CSWA实操考核用异形机械支座结构

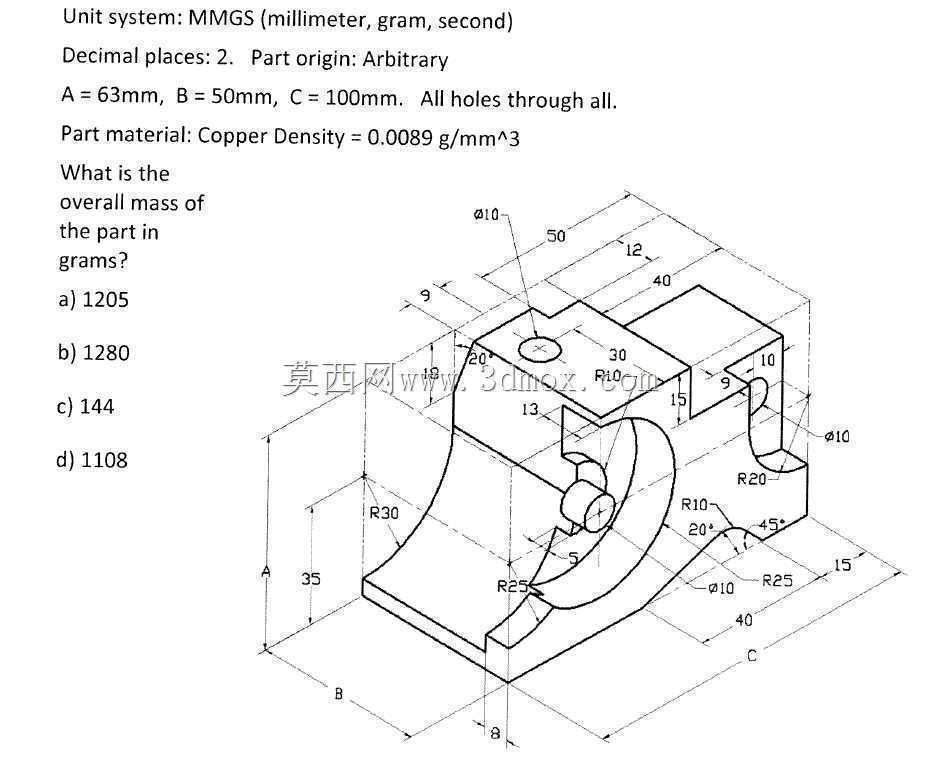

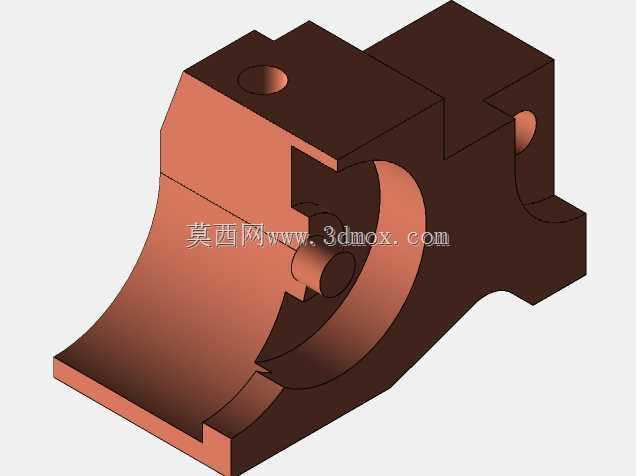

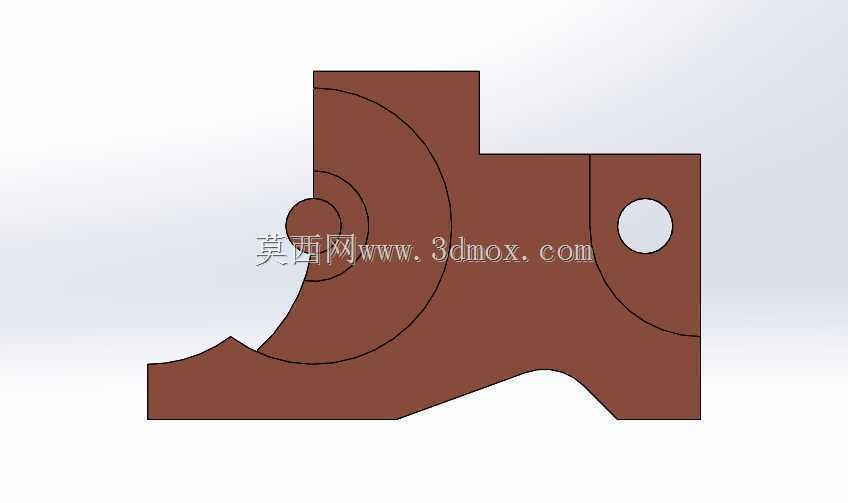

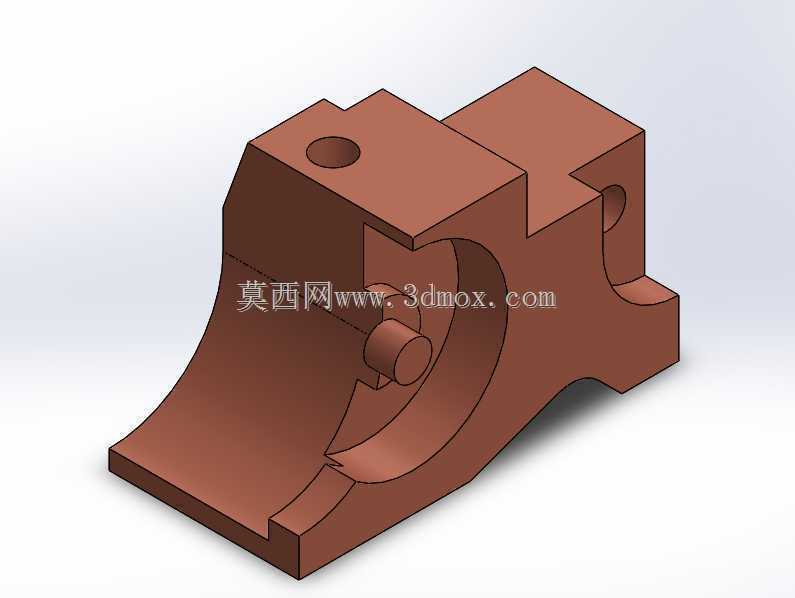

　　该零件是机械设计能力考核场景中典型的异形支座类实操样件，对应三维建模能力考核中对草图绘制、特征叠加、装配基准匹配、质量属性校验的核心考察点，日常也可作为同类夹持支撑类零件的建模参考模板，广泛适配小型工装夹具、台式设备支撑座、传动组件定位架的结构设计参考需求。从实际功能来看，这类支座主要承担两个核心作用：一是作为上部功能组件的安装载体，顶面的通孔用于穿装紧固件，将上方的定位块、传感元件或者小型传动件牢牢固定，避免设备运行过程中出现偏移；二是下部的弧形开槽结构，用于包覆圆柱类传动构件，比如光轴、小型辊轴的端部，侧面伸出的圆柱凸台可作为定位销孔的载体，穿装定位销后限制轴类件的轴向窜动，同时弧形槽的曲面轮廓与轴件外圆匹配，

　　保证支撑接触面的受力均匀，避免局部应力集中导致的零件变形。设计思路上完全遵循机械零件从基准到特征的建模逻辑，首先以零件底部的安装平面作为第一基准面，绘制底部支撑翼的轮廓草图，拉伸形成基础支撑底座，底座向外延伸的两个翼边预留了安装接触面，可通过螺栓固定在设备基板上，安装边界需保证底座底面与基板完全贴合，无悬空区域，避免紧固后零件出现翘曲。之后向上叠加主体块特征，在主体块上切除出弧形容纳槽，槽的直径与待支撑的轴件外径保持间隙配合，单边间隙控制在0.02-0.05mm区间，既保证装配顺畅，又不会出现过大的旷量。侧面的圆柱凸台与弧形槽保持同轴度公差要求，凸台上的孔与槽贯通，用于穿装锁紧螺钉或者定位销，实现对内部轴件的锁紧定位。

　　顶面的凸块上加工的沉孔或者通孔，位置度公差需满足上部组件的安装要求，孔中心到弧形槽中心的距离是建模过程中的核心尺寸控制点，也是考核中质量属性计算的关键尺寸链节点，直接影响最终零件的质量计算结果。外形尺寸方面，零件整体呈非对称布局，长度方向以弧形槽中心为基准，前后延伸的支撑翼长度需满足安装时的螺栓间距要求，避免螺栓孔距离边缘过近导致安装边开裂；高度方向从底座底面到顶面安装面的尺寸，需匹配上部组件与内部轴件的中心高要求，保证装配后轴件与上部传动元件的中心距符合设计值；宽度方向两侧的安装边厚度需满足抗弯强度要求，在承受上部组件载荷与轴件径向力的情况下，不会出现弯曲变形。这类零件的建模过程需要重点关注特征的先后顺序，优先创建基础基准特征，

　　再依次添加拉伸、切除、凸台等细节特征，同时要注意各特征之间的几何约束关系，比如弧形槽与侧面凸台的同轴约束、顶面安装孔与基准面的垂直约束、底座底面的平面度要求，避免建模过程中出现过定义或者欠定义的情况，最终生成的实体质量需与设计值保持一致，验证尺寸输入的准确性。在实际工程应用中，同类结构的支座常出现在小型输送设备的辊轴端部支撑、台式检测设备的传感器安装支架、小型工装的定位夹紧座等位置，其非对称的结构设计可以在有限的安装空间内同时实现支撑、定位、锁紧多重功能，减少零件数量，提升装配效率。
