杠杆百分表精密测量工具三维模型

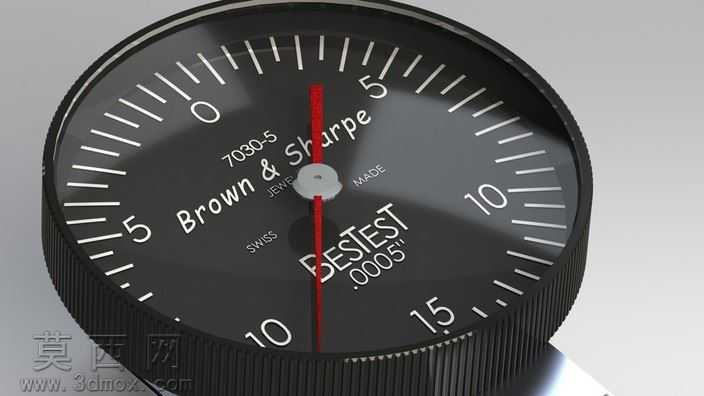

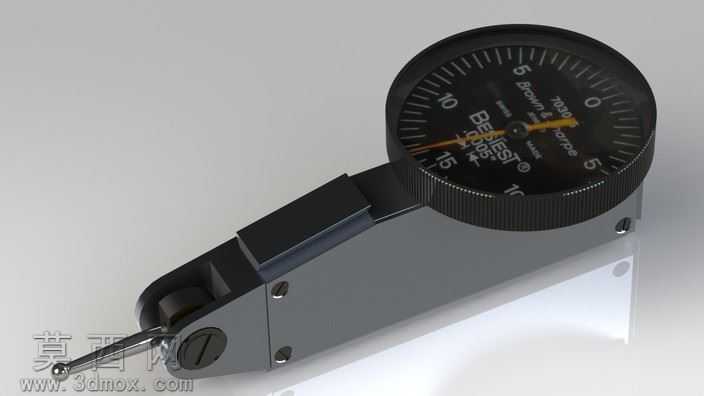

本作品为杠杆百分表的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了杠杆百分表的全部结构细节。建模阶段采用自底向上的装配设计思路，首先完成测头、杠杆臂、回转机构、表盘齿轮传动组、表圈、表壳等单个零件的独立建模，针对测头的硬质合金球头结构、杠杆臂的薄壁铰接结构、表盘的细密刻度标识都做了精准的特征还原，保证每个零件的尺寸公差、装配间隙都与实物保持一致。材质渲染阶段，针对不同部件的物理属性匹配了对应材质：测头部分设置为抛光金属材质，还原硬质合金的高反光金属质感；表壳部分采用哑光磨砂金属材质，模拟工业量具常用的喷塑金属外壳质感；表盘部分采用哑光白底搭配黑色刻度与红色指针，还原表盘的清晰读数视觉效果；铰接部位的紧固件做了镀锌金属的质感处理，区分不同零件的材质差异。结构设计上完整复现了杠杆百分表的工作传动逻辑，测头接触工件产生位移时，通过杠杆臂带动内部齿轮组转动，将微小直线位移放大为表盘指针的圆周转动，建模时特意保留了传动结构的运动间隙，可直接用于运动仿真演示，直观展示百分表的测量工作原理。整体模型装配完成后经过干涉检查，所有零件之间无穿模、无干涉问题，装配关系完全符合实物的装配逻辑，既可以作为机械测量课程的教学演示模型，帮助学习者直观理解杠杆百分表的内部构造与工作原理，也可以用于工业检测场景的三维布局展示、工装夹具设计的配套元件调用，模型细节丰富，结构还原度高，能够满足不同场景下的使用需求。
