高度规测量工具三维数字模型

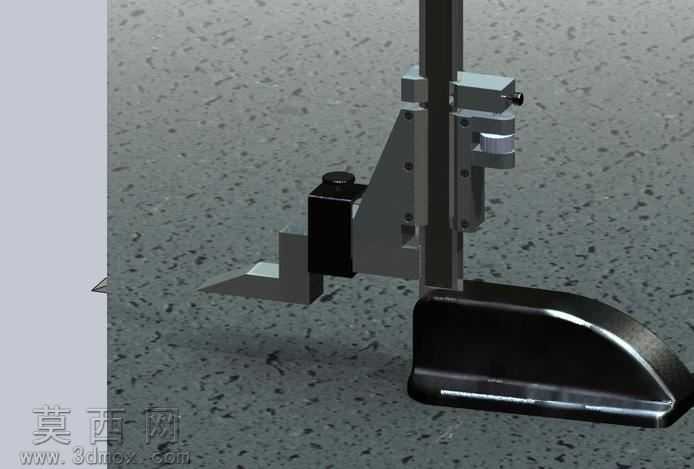

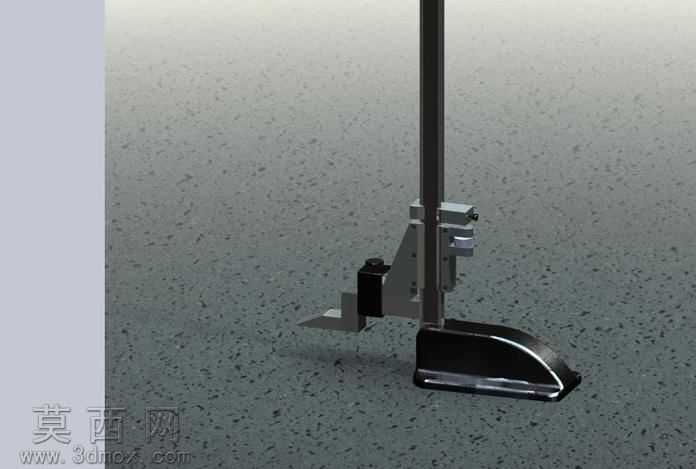

本款高度规三维模型采用参数化建模思路完成整体搭建，建模过程中严格参照实际游标高度尺的实物比例进行尺寸还原，保证各部件装配关系完全符合真实量具的运动逻辑与结构规范。建模阶段首先完成基座主体的构建，针对基座的厚重承重结构做了曲面优化，还原了实际产品中基座底部的平整工作面、侧边的防滑倒角结构，同时对基座表面的哑光烤漆质感做了材质区分，赋予模型贴近实物的视觉表现。立柱部分采用等截面拉伸建模完成，严格还原立柱上的刻度槽结构，保证尺身的直线度与尺寸精度符合真实量具的加工要求，尺身表面做了金属拉丝材质的渲染处理，还原不锈钢尺身的金属质感。滑动测量架部分是建模的核心模块，完整还原了游标刻度块、锁紧螺钉、划线测量爪、微调机构的全部细节：锁紧螺钉采用螺纹特征建模，可模拟真实的锁紧固定动作；测量爪做了刃口细节处理，还原划线爪的锋利工作端结构；微调装置的传动滑块、调节旋钮都做了独立零件建模，各部件之间保留了合理的装配间隙，可实现滑动架沿立柱上下移动的动作模拟。整体模型完成装配后，添加了场景环境进行渲染，地面采用带细微颗粒质感的哑光水泥材质，打光采用柔和的侧方主光搭配顶部补光，避免金属部件出现过曝的反光问题，同时通过光影突出各部件的结构轮廓，让金属尺身、黑色烤漆基座、镀铬调节旋钮的不同材质质感得到清晰区分。建模过程中对所有活动部件做了配合公差的预留，确保模型可直接用于装配动画制作、量具结构教学演示等场景，各零件的命名规范清晰，可直接导出用于工程图生成、3D打印验证等后续工作，完整还原了手动高度规从外观到内部结构的全部特征，能够满足机械测量教学、量具产品展示、工装设计参考等多场景的使用需求。
