铸铁炉排燃气滚刀炉架支撑结构设计

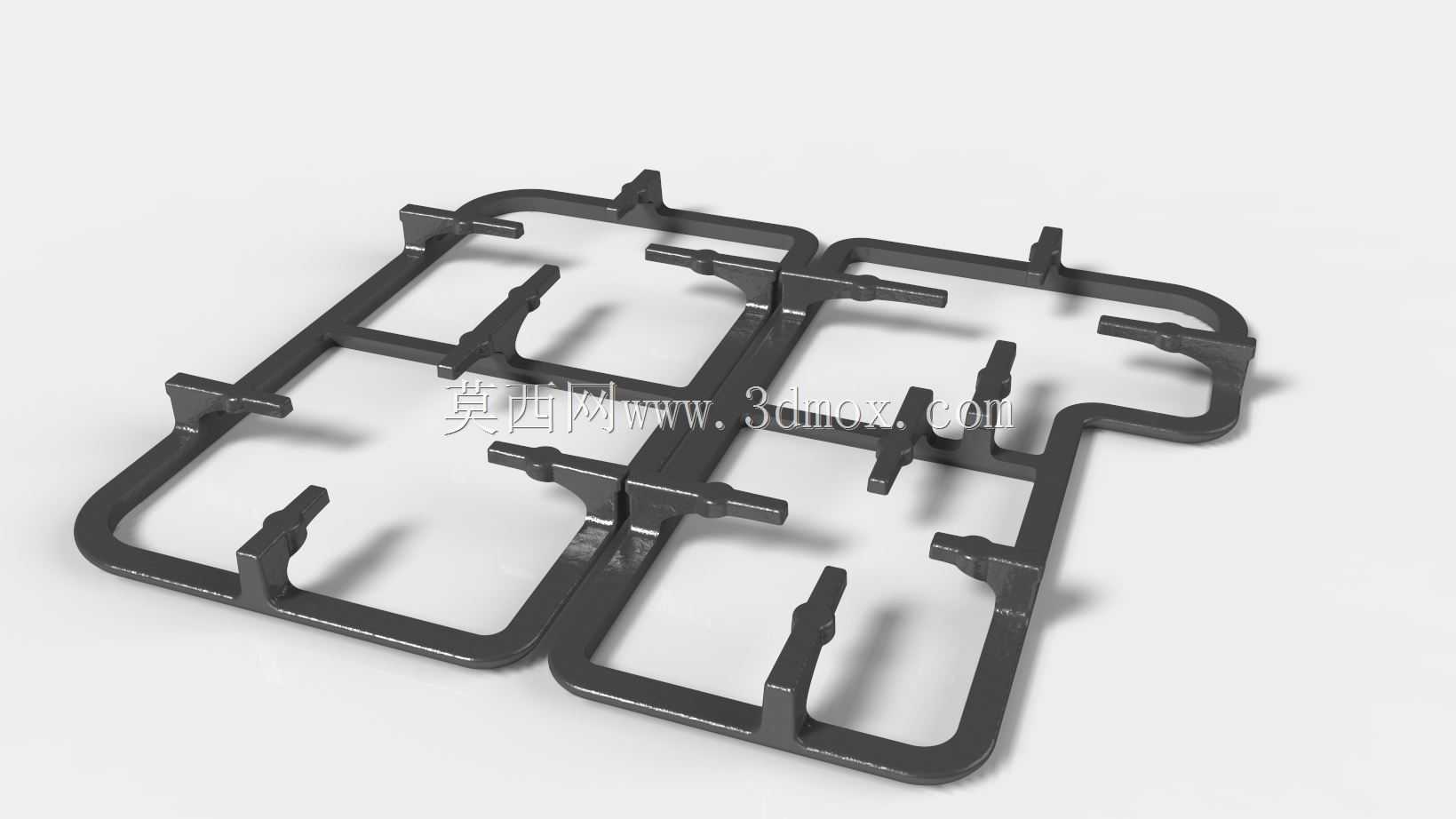

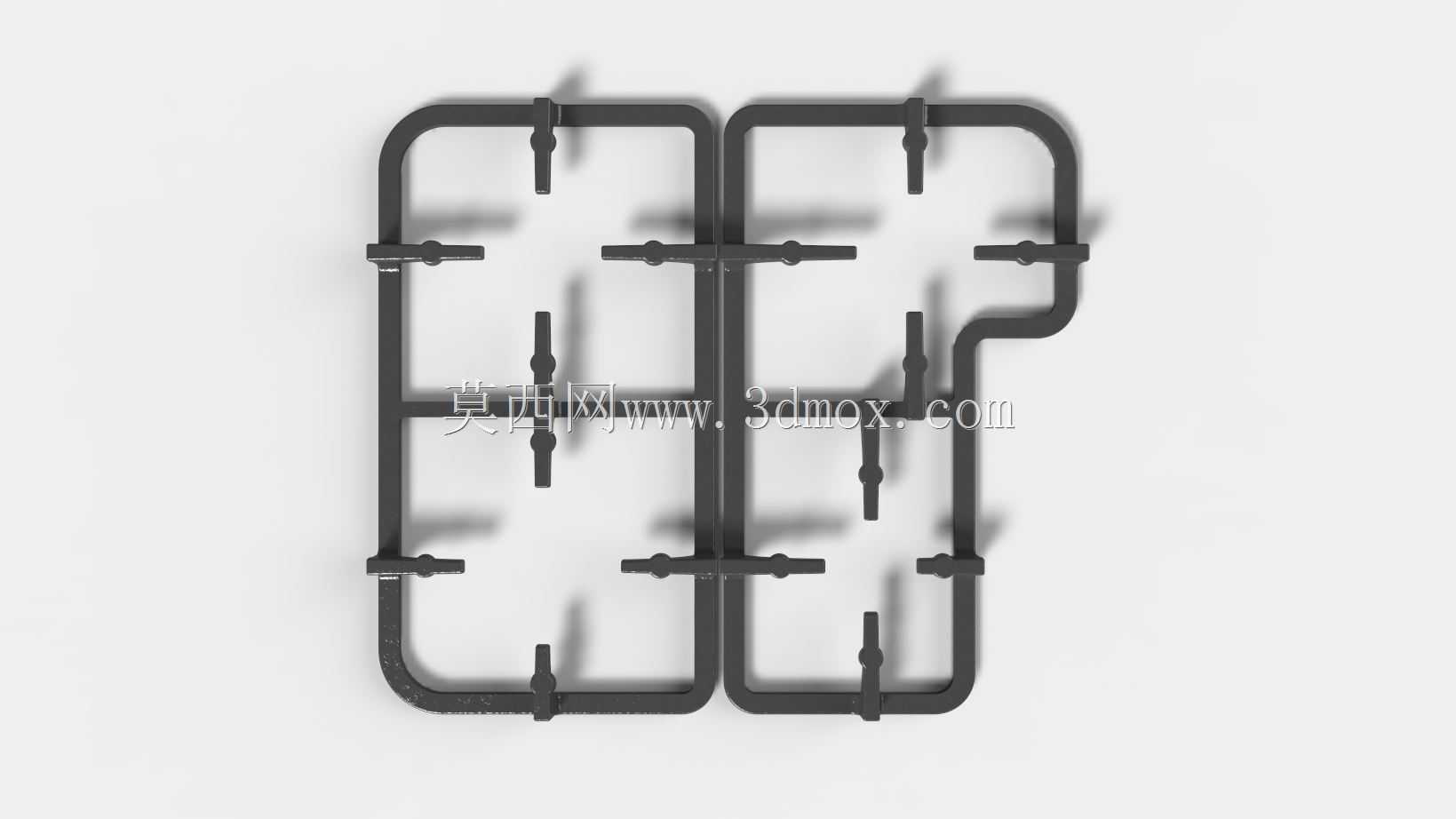

　　家用及商用嵌入式燃气灶具的炉架支撑件，是直接接触锅具、承载烹饪载荷同时约束锅具滑移的核心五金部件，本次设计的铸铁炉排燃气滚刀结构，针对多头燃气灶具的使用场景做了针对性的结构优化。日常烹饪场景中，炉架需要承受满水状态汤锅、炒锅的竖向载荷，同时还要适配不同底径的锅具放置，避免锅具在翻炒、盛取食材过程中出现侧滑、偏移，传统的分体式单炉头炉架在多头灶具上容易出现安装对位偏差、相邻炉头支架干涉的问题，一体连体式的铸铁炉排结构可以从根源上解决这类安装偏差问题。从功能特性来看，该结构采用一体铸造成型的框架基体，框架上分布的凸起支撑爪经过角度优化，每个支撑爪的接触端面做了小面积平面处理，既可以保证与圆底炒锅、平底锅锅底的接触贴合度，

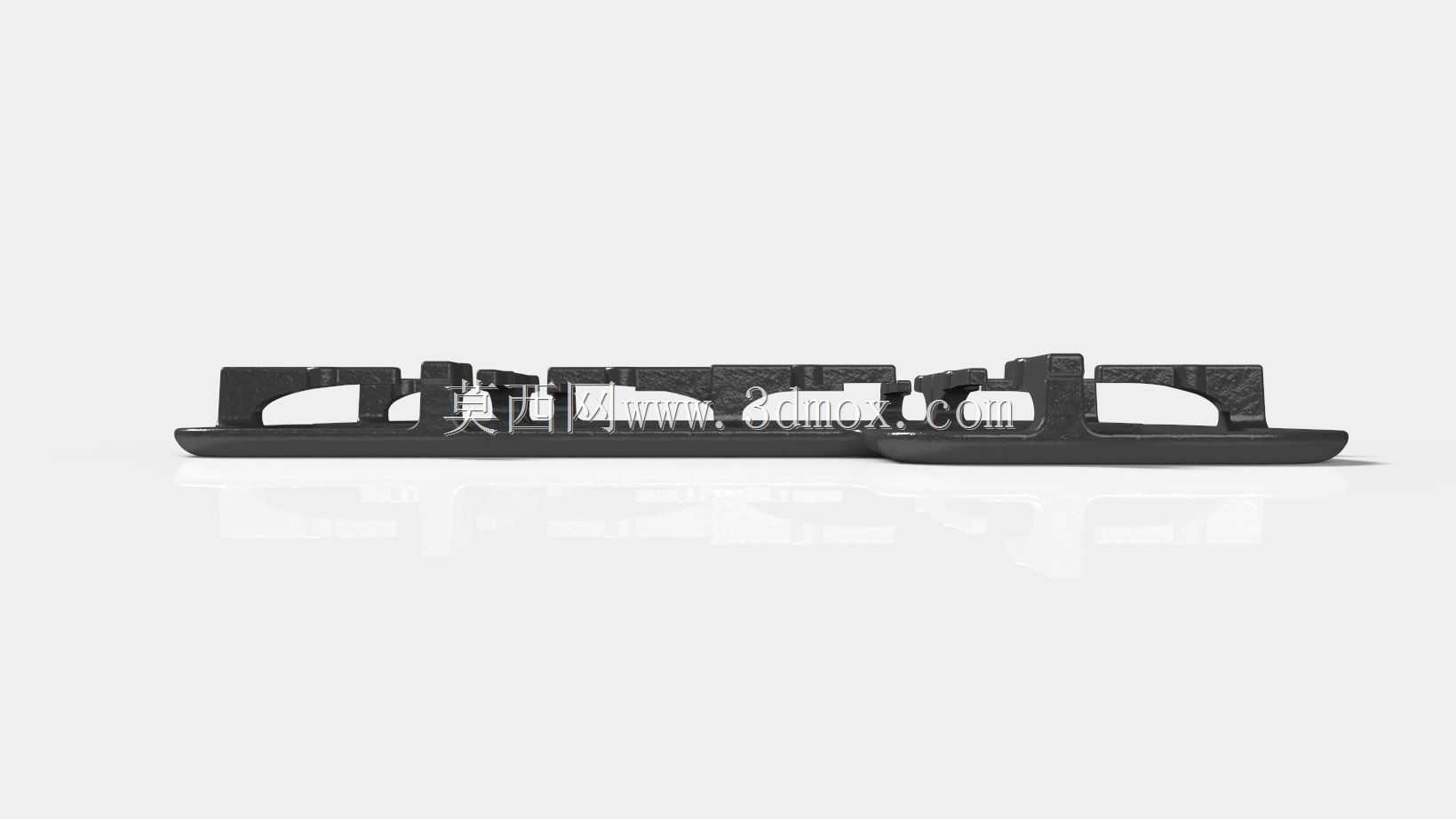

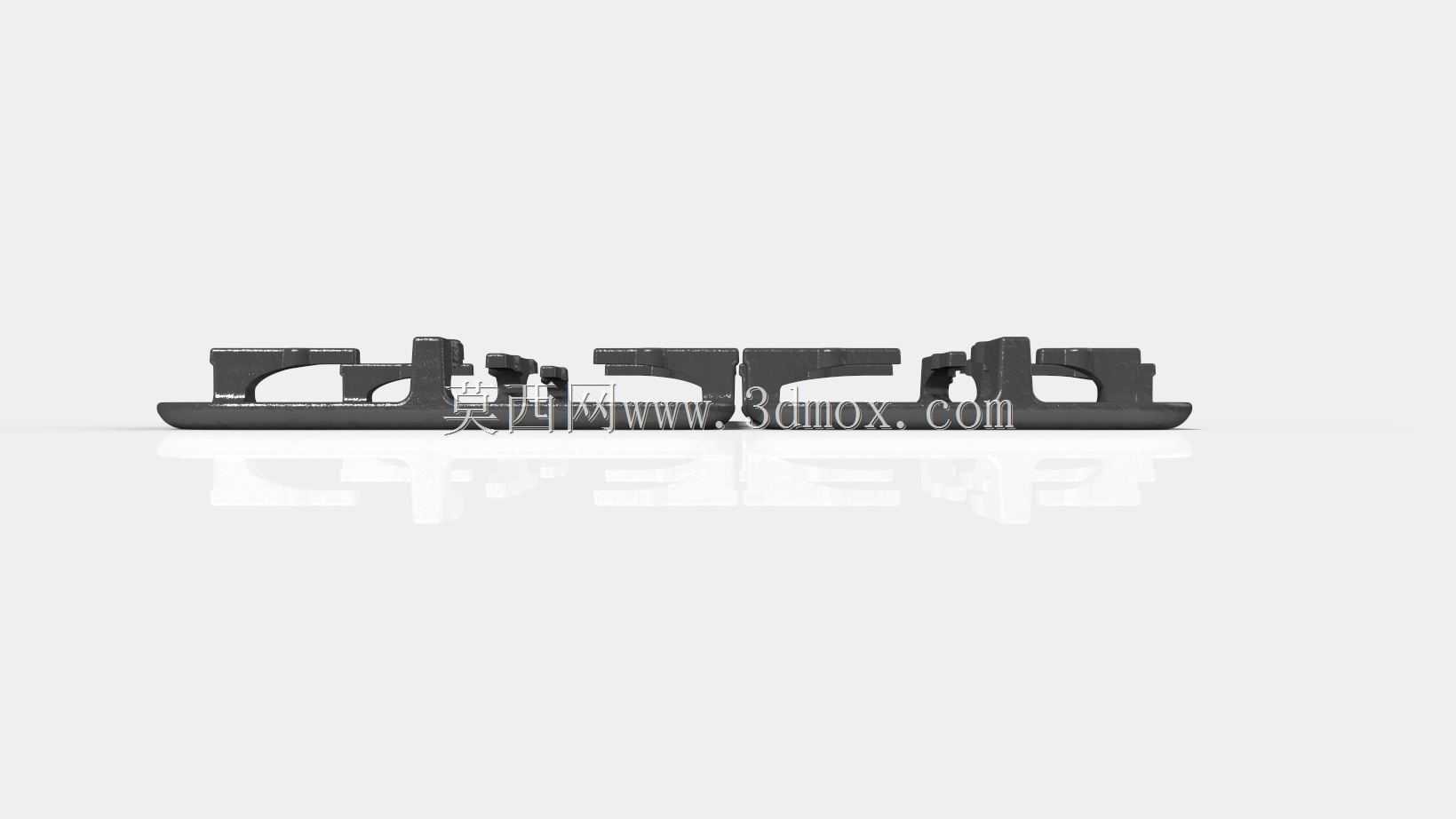

　　又能减少接触位置的热传导损耗，避免支架本体过度吸热升温。支撑爪的分布位置经过载荷校核，四个主支撑爪对应常规锅具的主要承力点，辅助支撑爪分布在框架边角位置，适配大尺寸蒸锅、煎锅的放置需求，即使放置直径超过常规尺寸的锅具，也能保证至少三个支撑点形成稳定的支撑面，不会出现倾翻风险。设计过程中优先考虑了模具生产的工艺可行性，所有加强筋的厚度保持均匀过渡，避免铸件出现缩孔、冷隔等铸造缺陷，框架的外轮廓边界严格匹配灶具台面的嵌入槽尺寸，安装时可以直接卡入台面预设的限位槽内，不需要额外的固定连接件，安装后框架上表面与灶具台面保持齐平，日常清洁时可以直接拿取冲洗，没有清洁死角。支撑爪的高度经过反复校核，保证锅具底部与燃气火盖的距离处于最佳燃烧区间，

　　既不会因为距离过近导致火焰接触炉架产生不完全燃烧，也不会因为距离过远降低火焰的热效率，框架的镂空结构可以保证空气流通，为燃气燃烧提供足够的二次补氧，减少黄焰、一氧化碳超标等问题的出现。针对铸铁材质的脆性特性，框架的转角位置全部做了圆角过渡处理，避免应力集中导致的支架断裂，即使承受短时的冲击载荷，也能通过整体框架的结构变形分散应力，不会出现局部断裂的情况。
