带生产工装的铸铁水槽成型模具结构

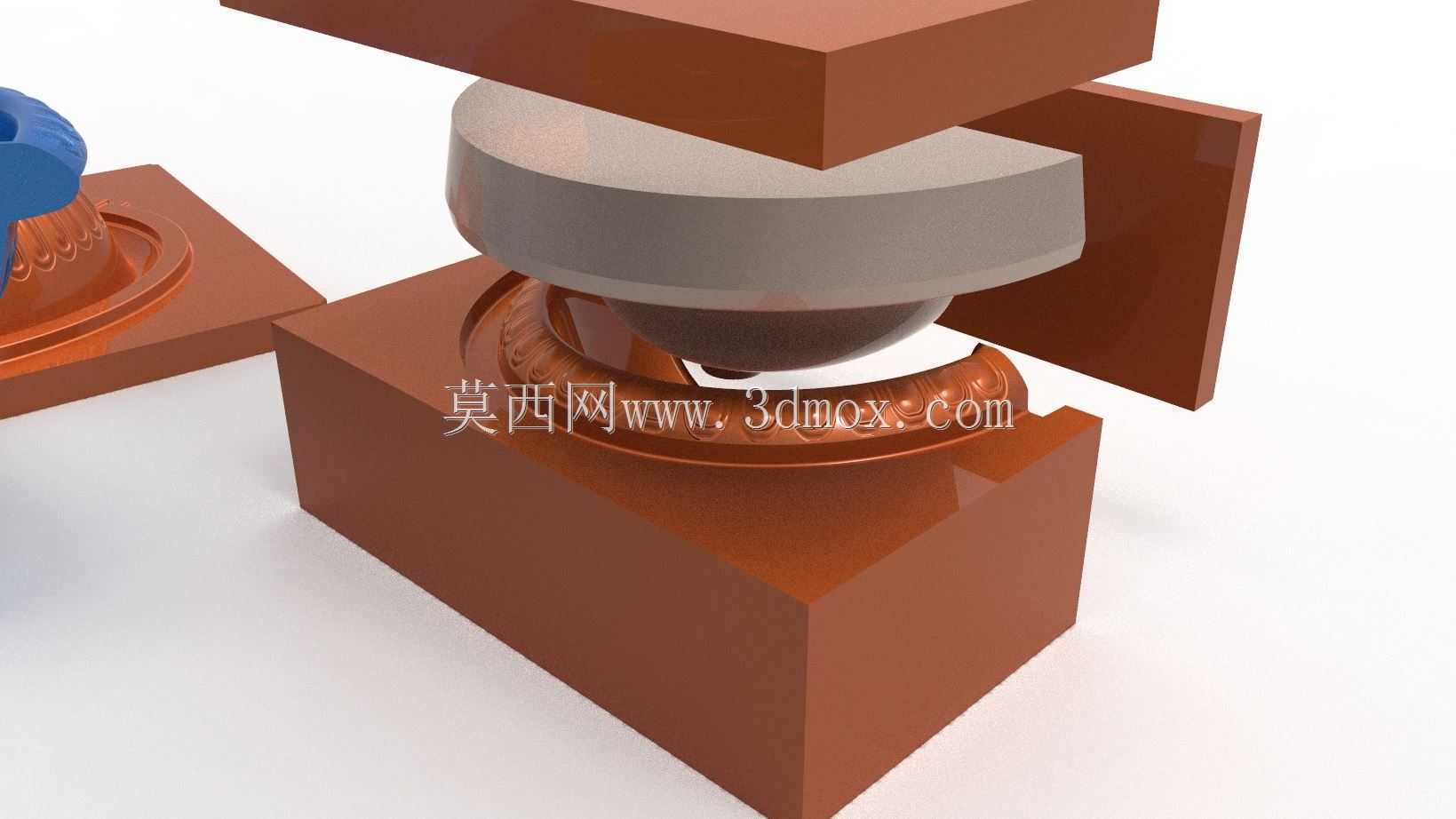

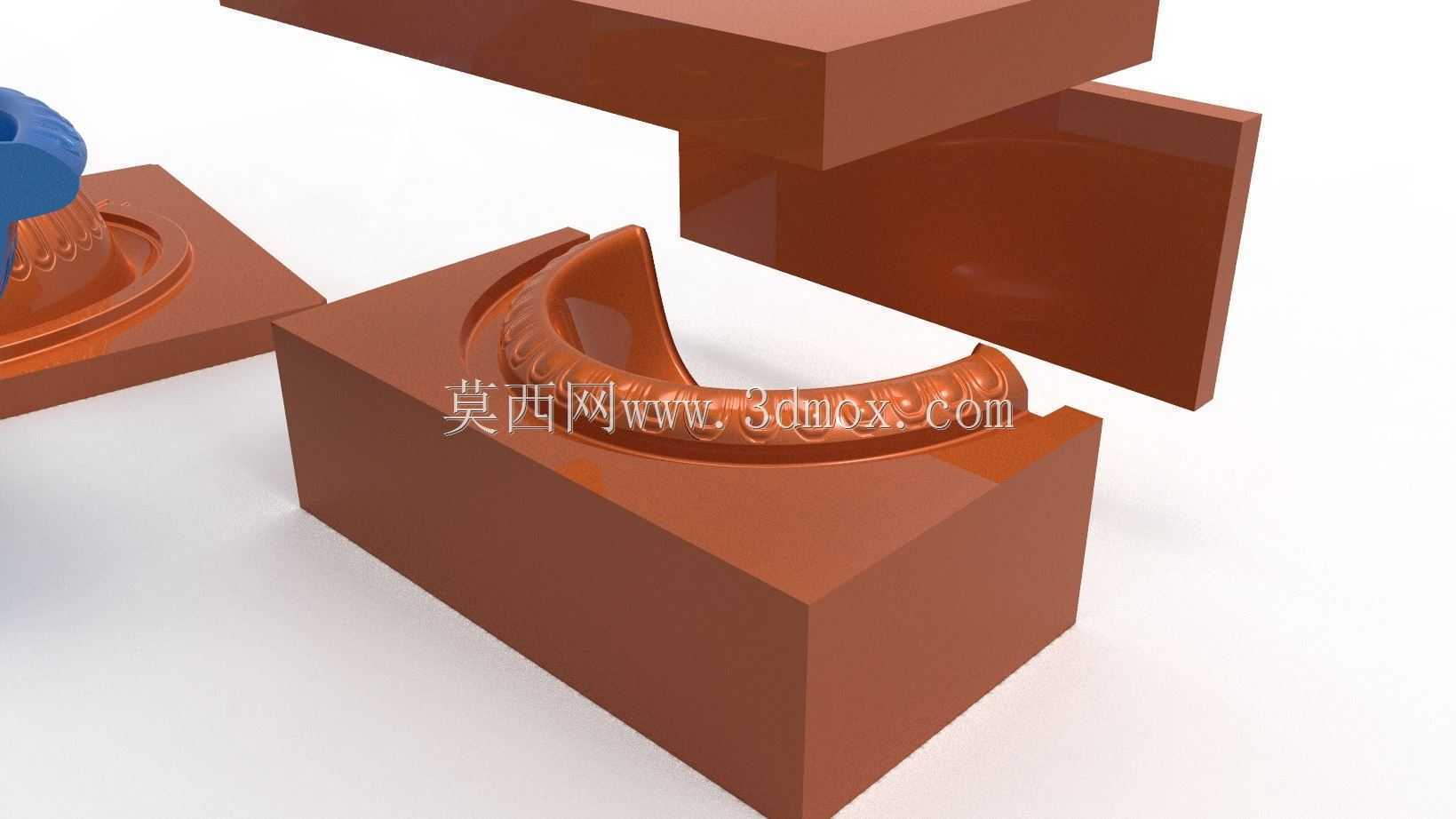

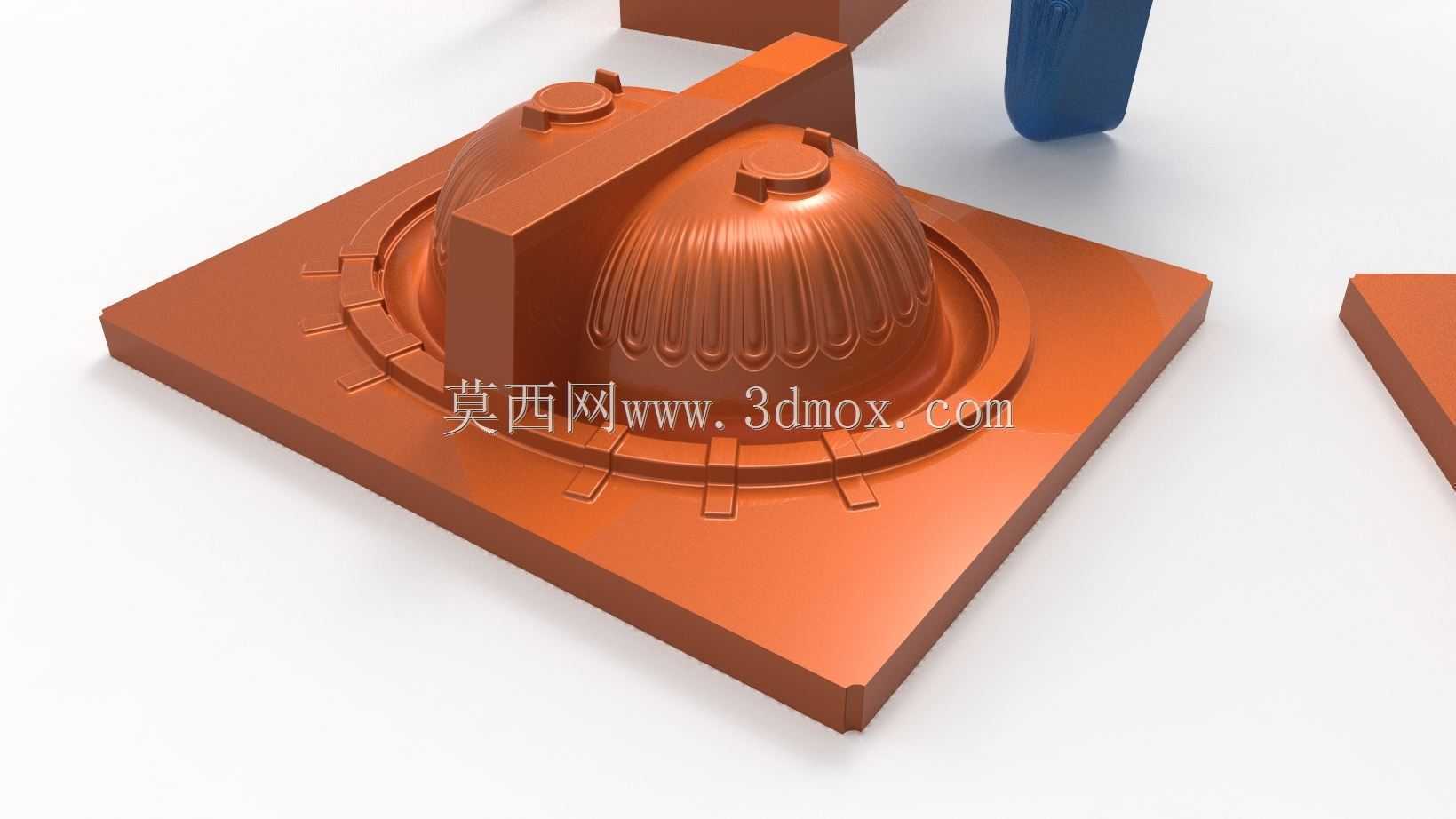

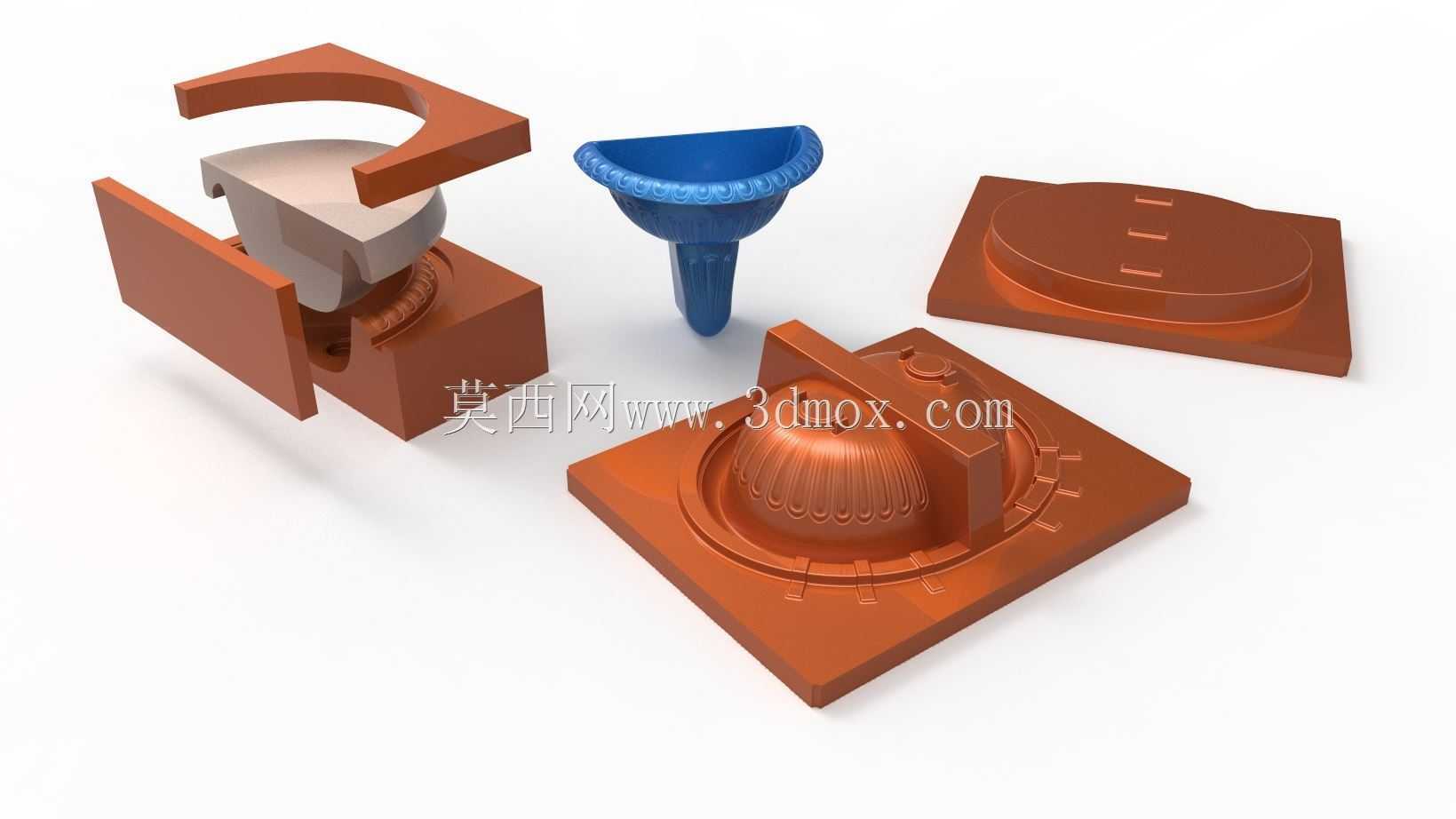

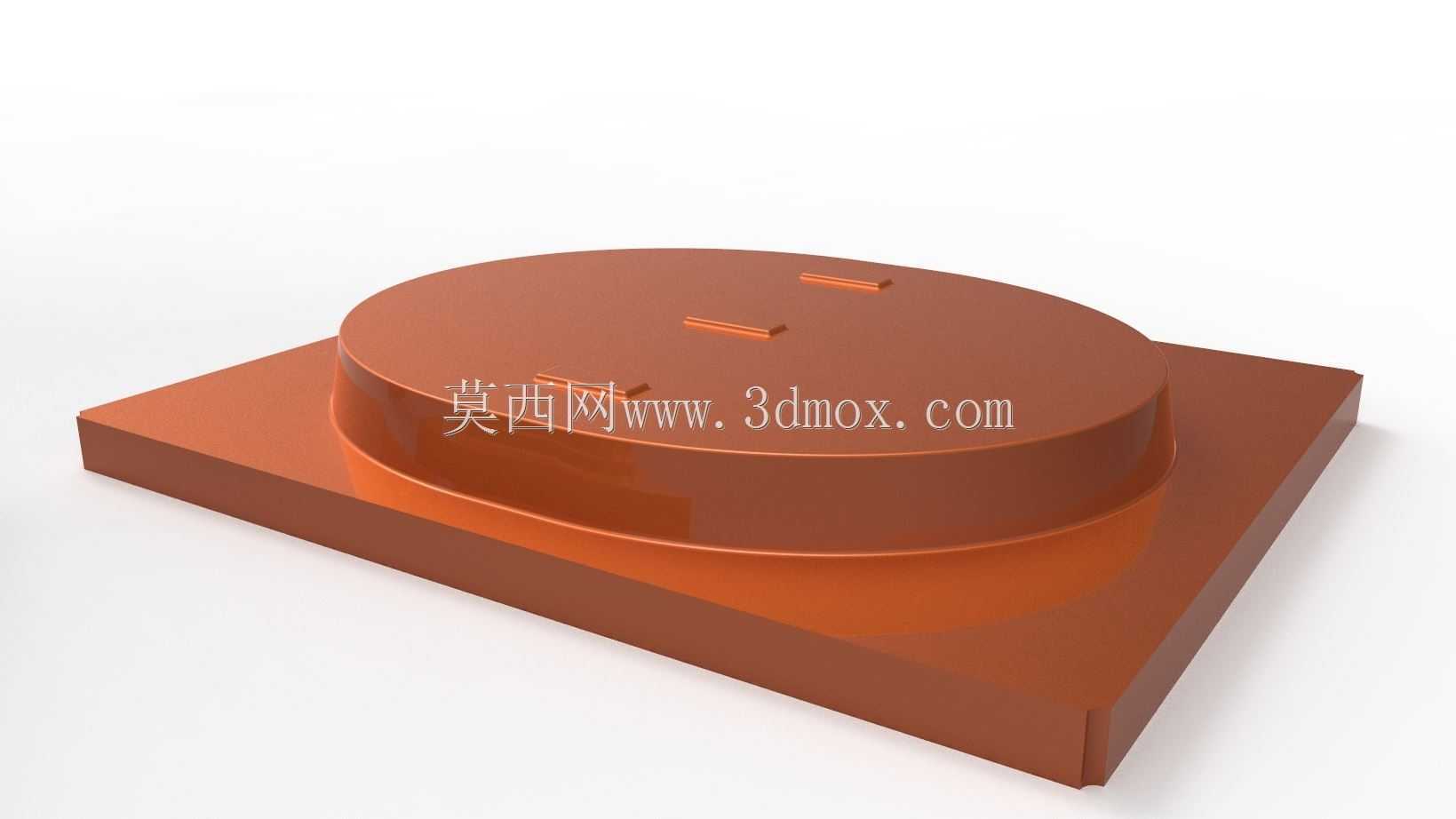

　　这套带工装的铸铁水槽成型结构，主要面向民用厨卫铸铁件、工业排水槽类铸件的批量砂型铸造场景，在中小件铸造车间的手工造型、简易机械造型工位都能适配，解决传统水槽铸件造型时分型错位、壁厚不均、外观纹理成型差的常见问题。从结构设计逻辑来看，整套工装直接固定在方形造型基板上，基板的平面度公差控制在0.1mm/100mm范围内，作为造型时的基准面，可直接卡在造型机的工作台定位槽内，不需要额外找正，能大幅缩短造型前的准备时间。基板上集成了两个半型的成型模腔，中间的立式隔断是分型面的定位靠挡，造型时上下砂箱分别对准隔断两侧的模腔填砂紧实，起模后隔断的位置刚好形成分型面的密封止口，能有效避免浇注时铁水从分型面缝隙溢出产生飞边。

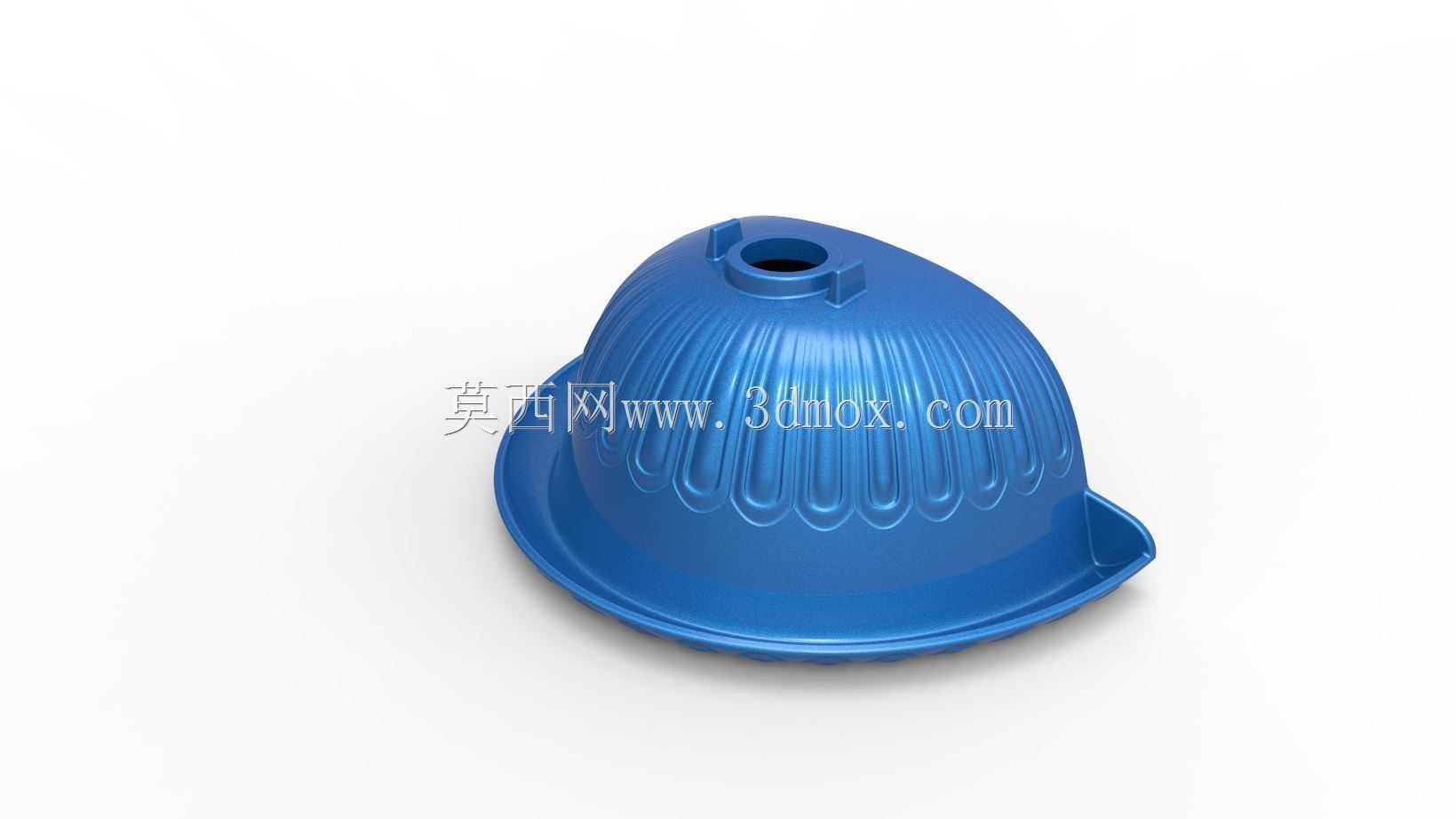

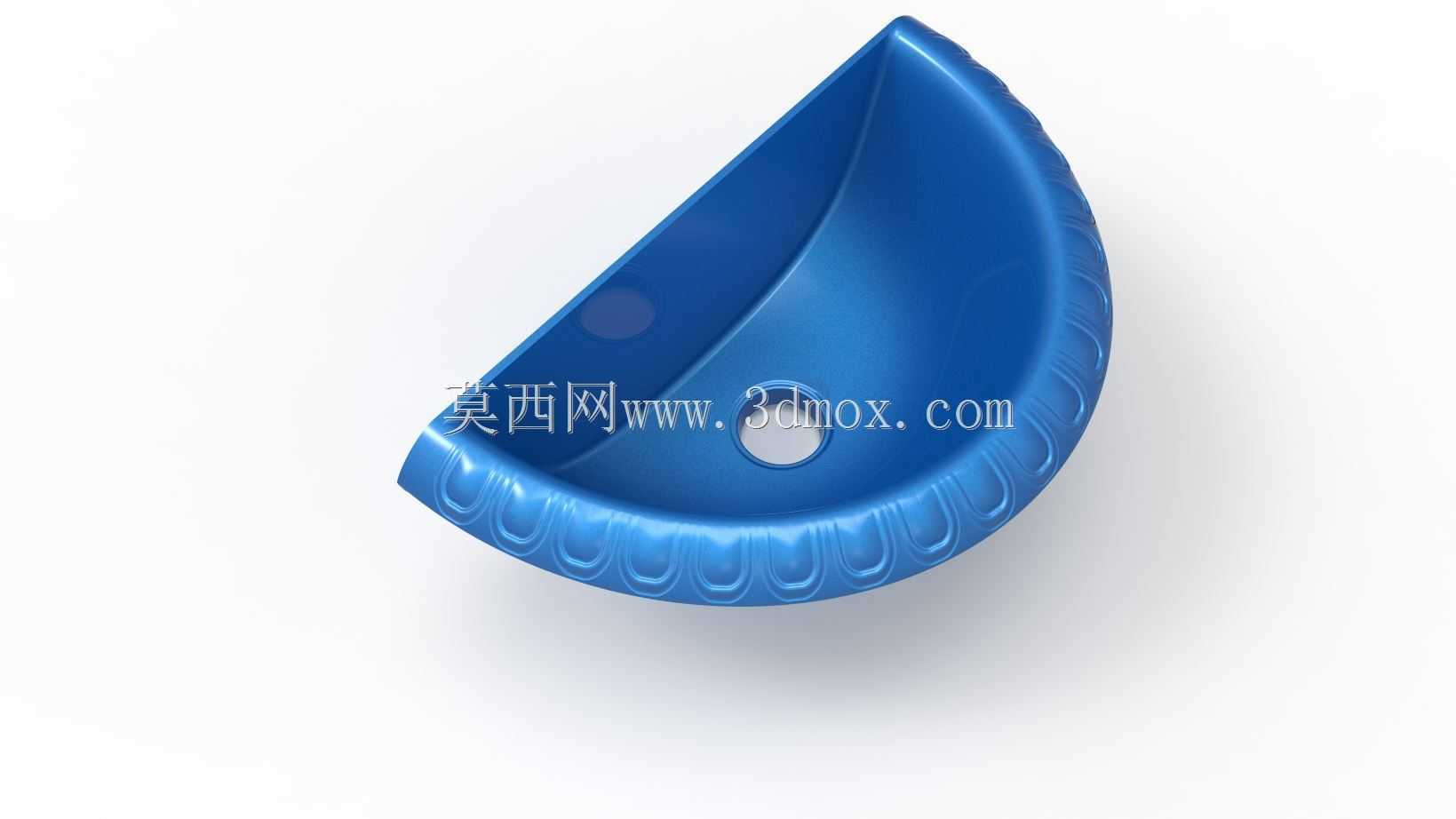

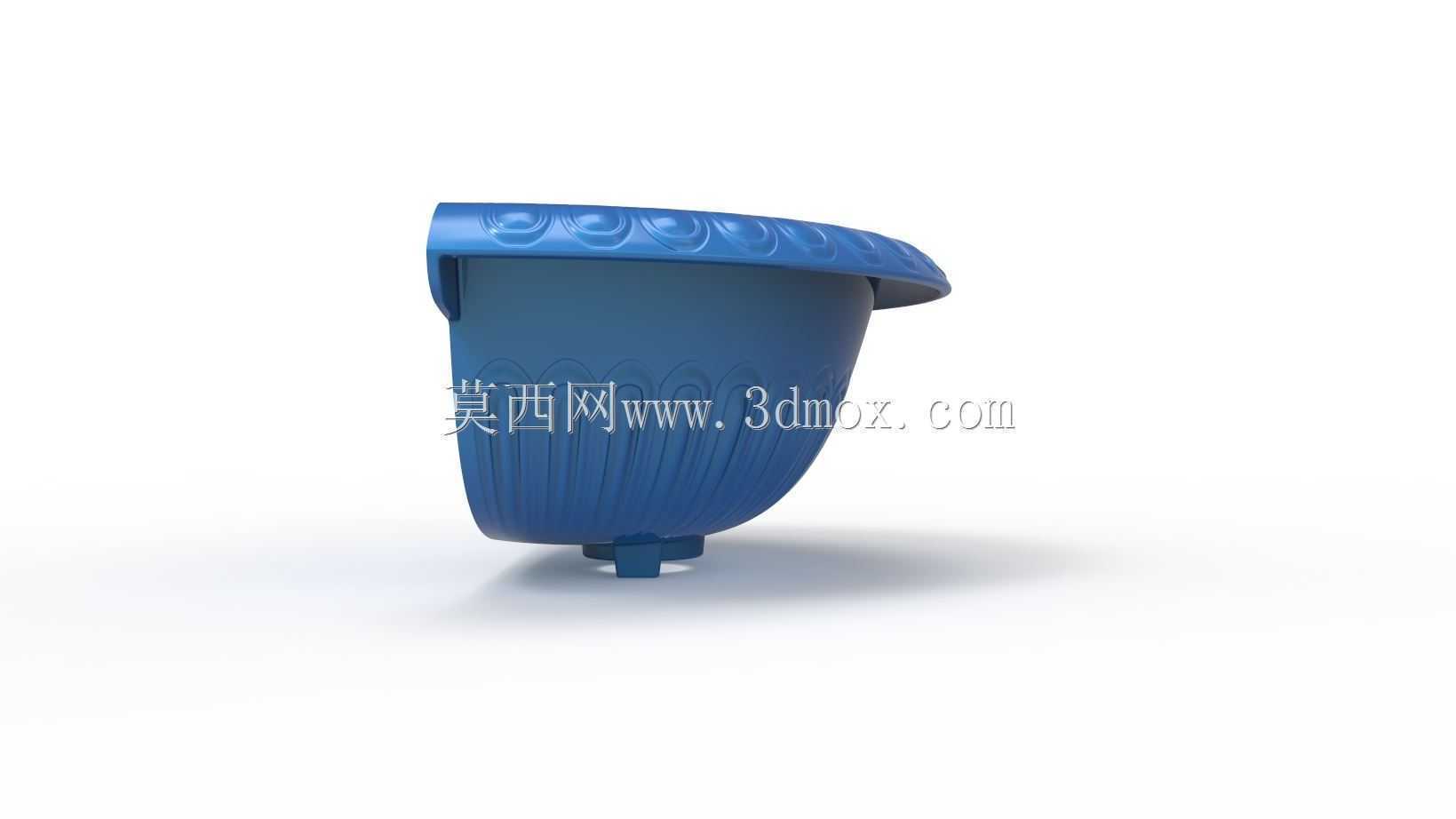

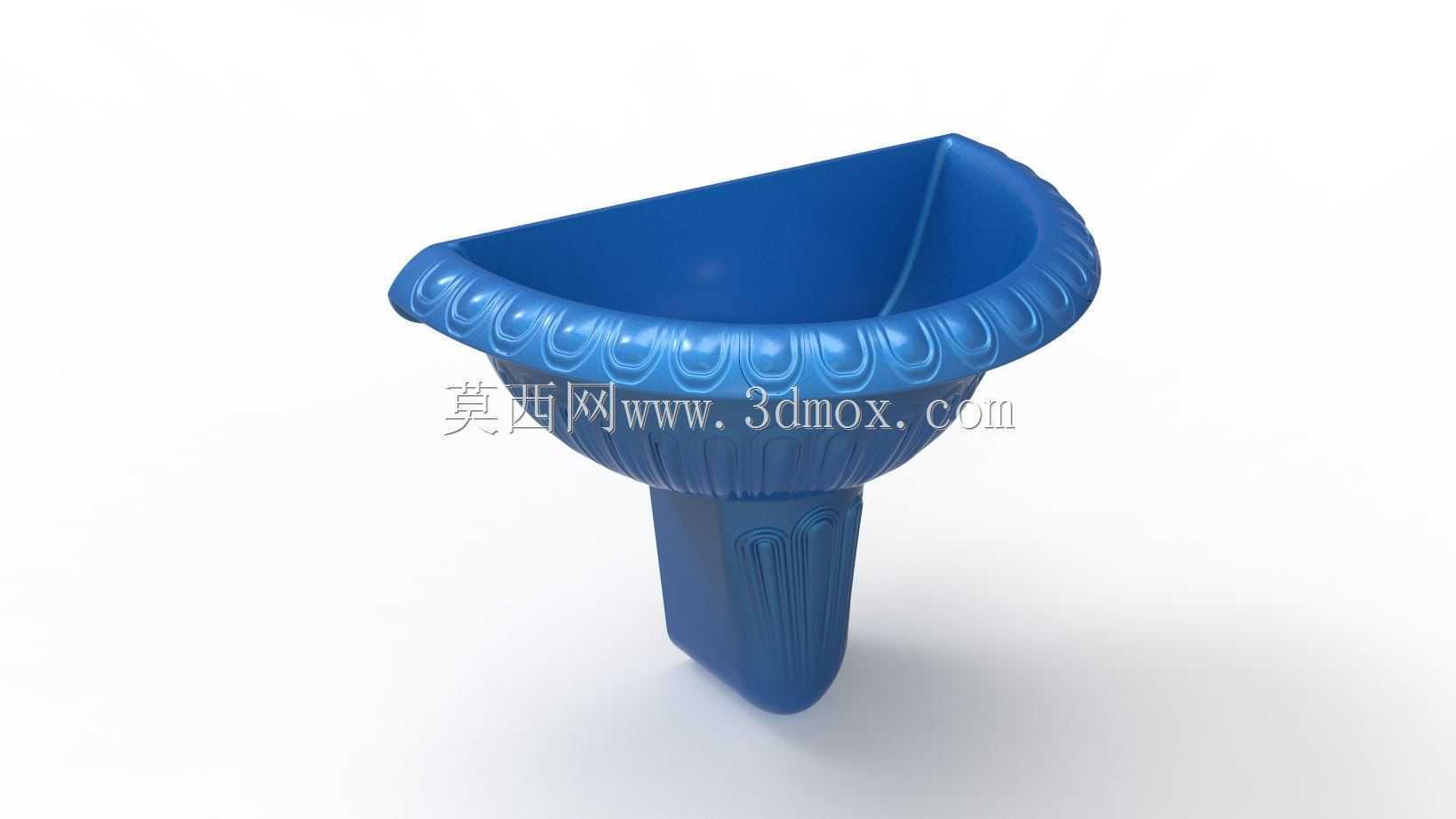

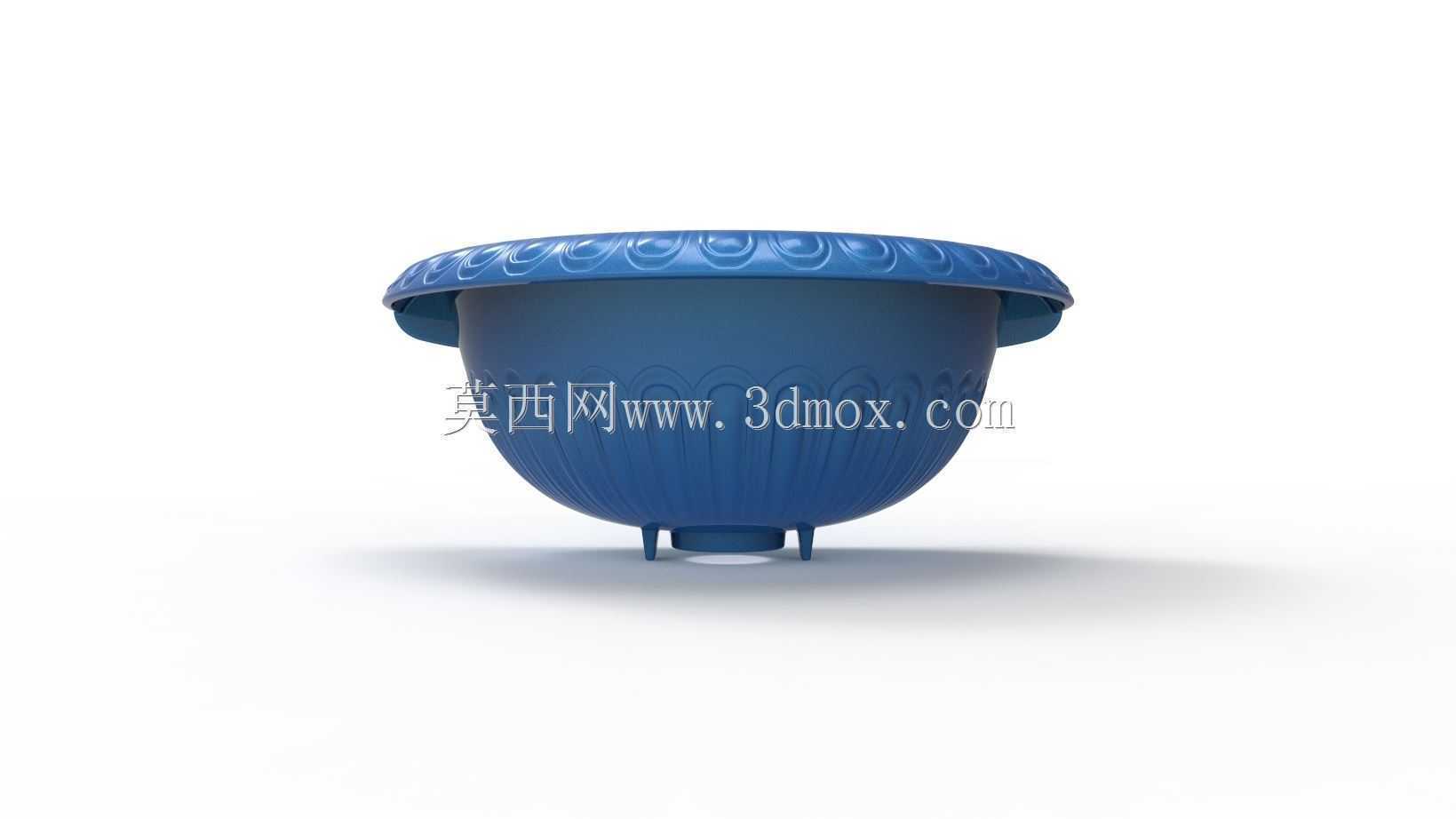

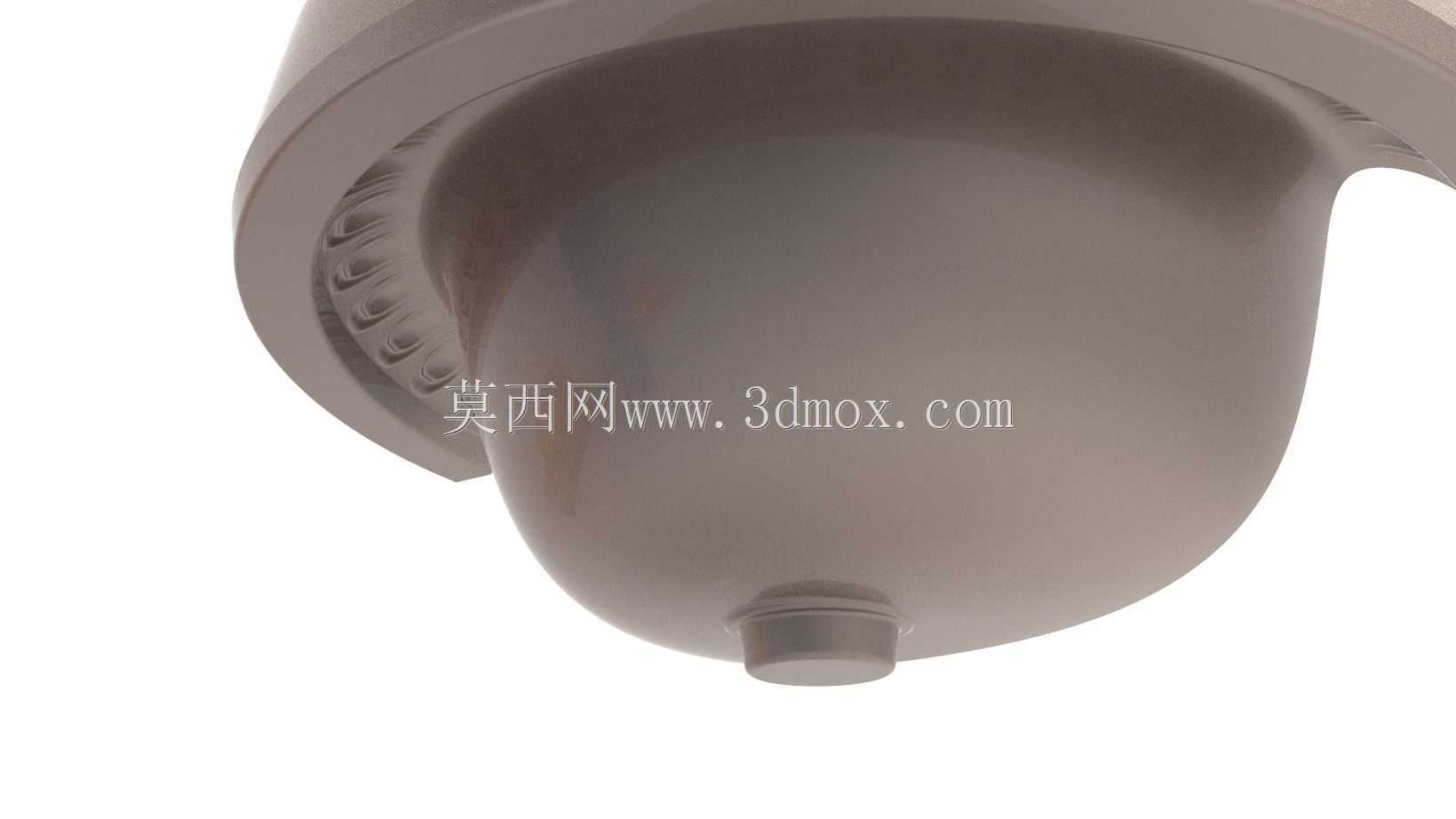

　　模腔表面的凹凸纹理是直接对应成品水槽的内壁加强筋与外观装饰纹路，设计时做了1.5°的起模斜度，所有棱角位置都做了R2-R3的圆角过渡，既可以减少起模时砂型的掉砂缺陷，也能避免铸件冷却时在棱角位置产生应力集中开裂。工装的安装边界完全适配常规的600mm×600mm规格小型造型机工作台，基板厚度为25mm，采用HT250材质加工，长期反复受填砂冲击力也不会产生变形。两个模腔的中心距设置为220mm，造型时两个半型的吃砂量均匀，浇注时铁水的充型速度平稳，不会出现局部砂型被铁水冲垮的问题。在实际生产使用中，这套工装不需要额外的辅助夹具，造型完成后可以直接通过基板上的四个吊装孔完成翻箱、合箱操作，

　　合箱时依靠基板上的定位销套对准上下砂箱的定位销，错位量可以控制在0.2mm以内，成品铸件的壁厚偏差能稳定控制在±0.5mm范围内，相比传统无工装的散件造型，成品率能提升15%以上，单箱造型时间可以缩短近三分之一。模腔的排气槽设计在纹理的凹槽位置，深度0.3mm，浇注时型腔内的气体可以顺着排气槽顺利排出，避免铸件产生气孔缺陷。工装的所有易磨损位置都做了表面淬火处理，硬度达到HRC45-50，正常使用情况下可以完成上万次造型作业不需要修复，适合中小批量铸铁水槽铸件的常态化生产需求。
