金属管材环形槽切削加工专用装置

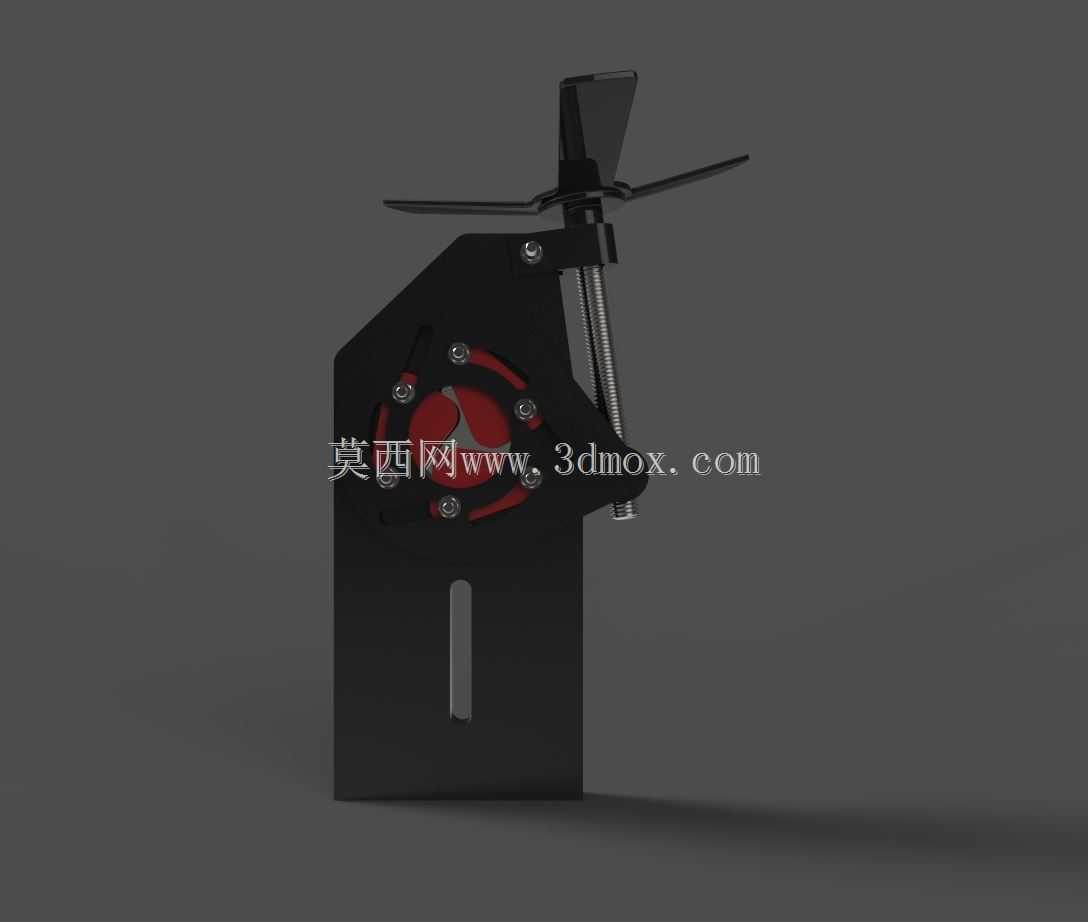

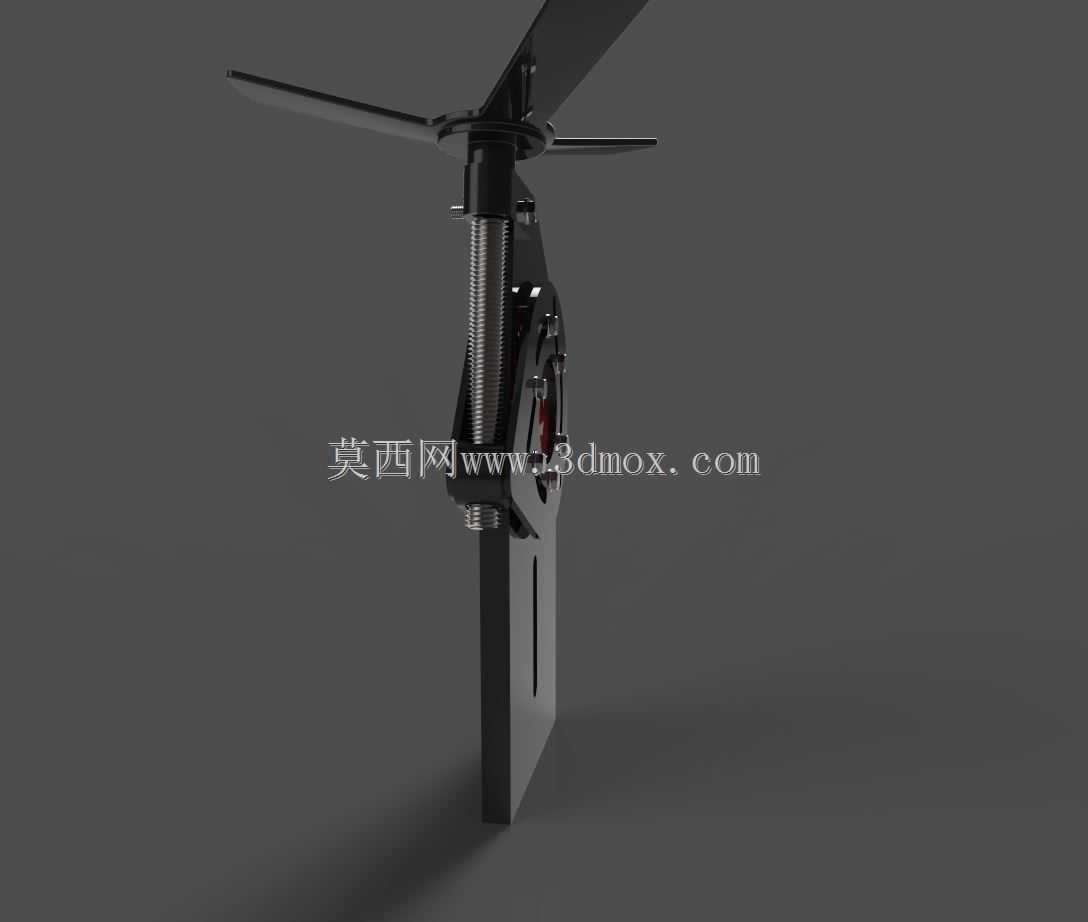

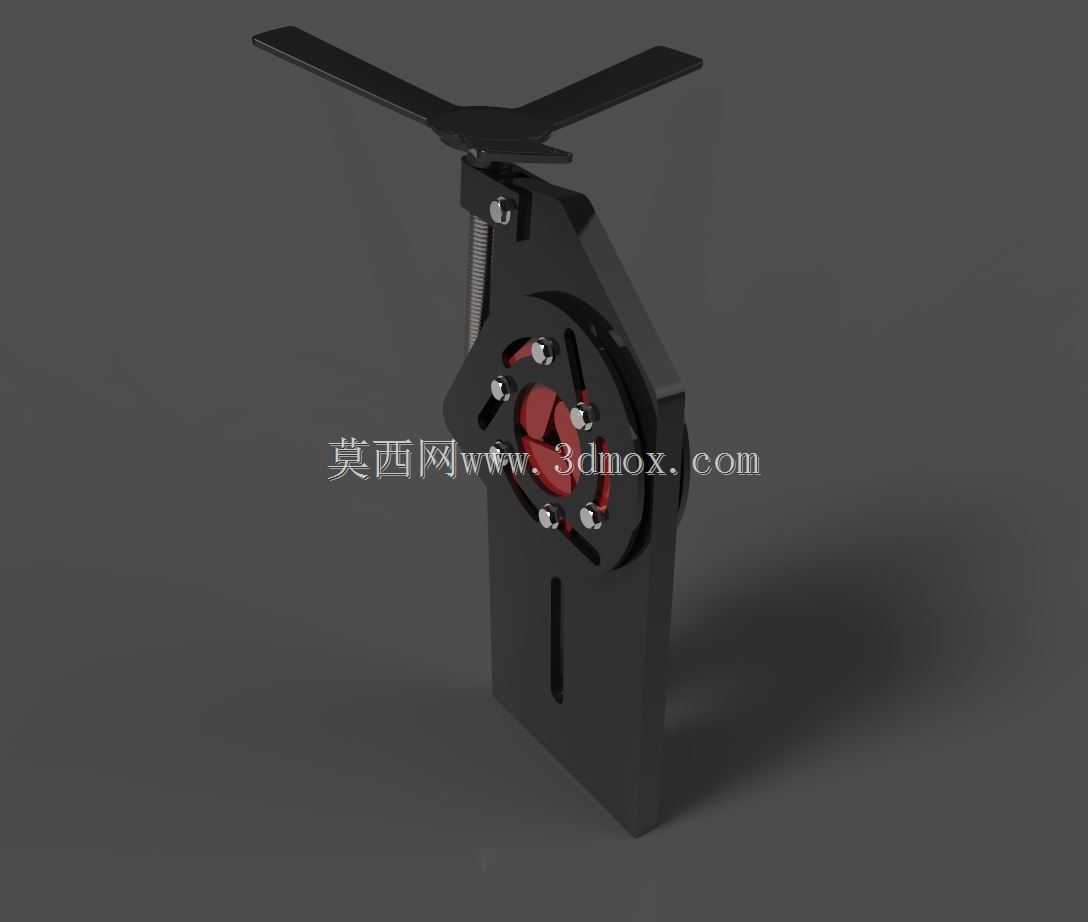

　　在暖通管路预制、汽车油路管件生产、液压配管加工的车间现场，管端环形槽的加工精度直接决定后续卡套装配的密封可靠性，这套切槽装置正是针对小口径金属圆管的环槽加工需求设计，可适配壁厚0.8-3mm的碳钢、不锈钢、紫铜类管材，完成管端指定位置的环形密封槽、定位槽切削作业。从结构布局来看，装置采用立式安装基座作为承载主体，基座上预留的两组腰型安装孔可适配不同规格的工作台面固定需求，整体安装边界控制在220mm×180mm×260mm范围内，不会占用过多工位空间，适合集成到小型管件加工流水线或是作为独立工位的单机作业设备使用。核心的切削进给模块采用丝杆传动结构，配合燕尾槽导向副保证进刀过程的直线度，避免进刀抖动导致槽宽不均、槽深超差的问题；

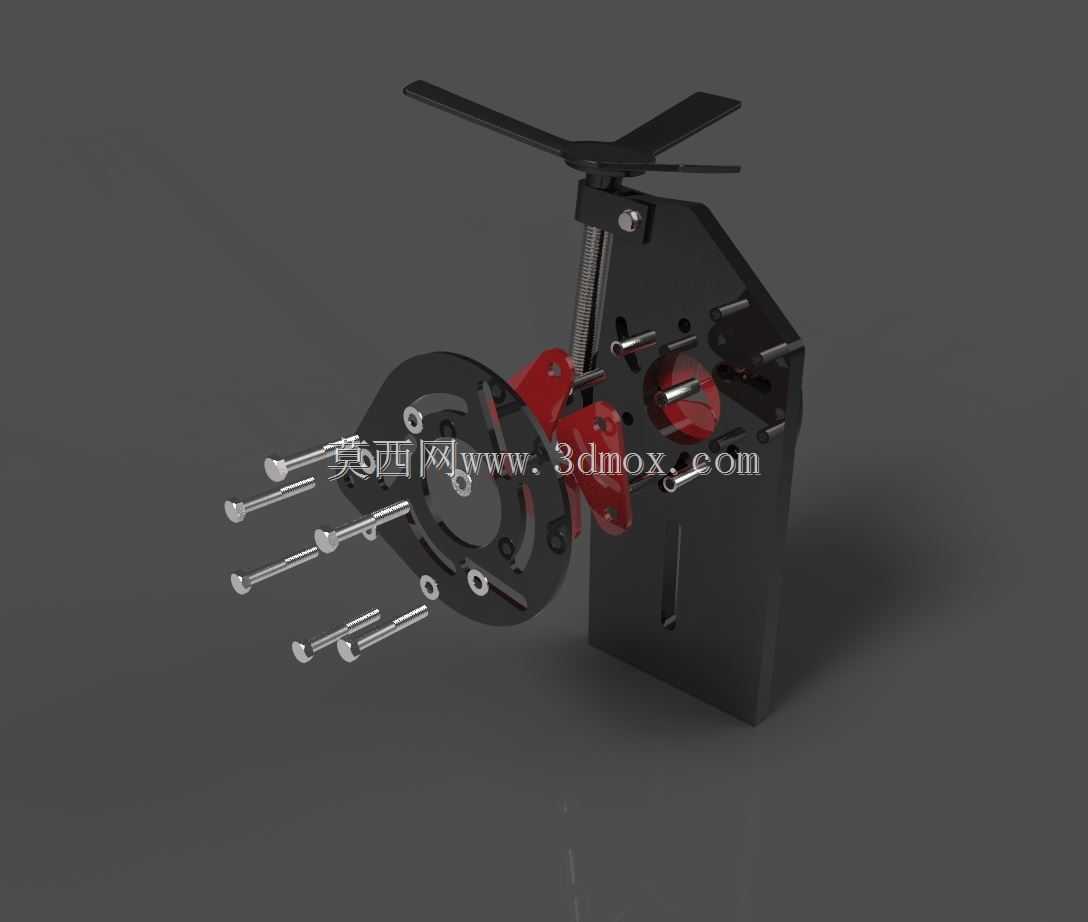

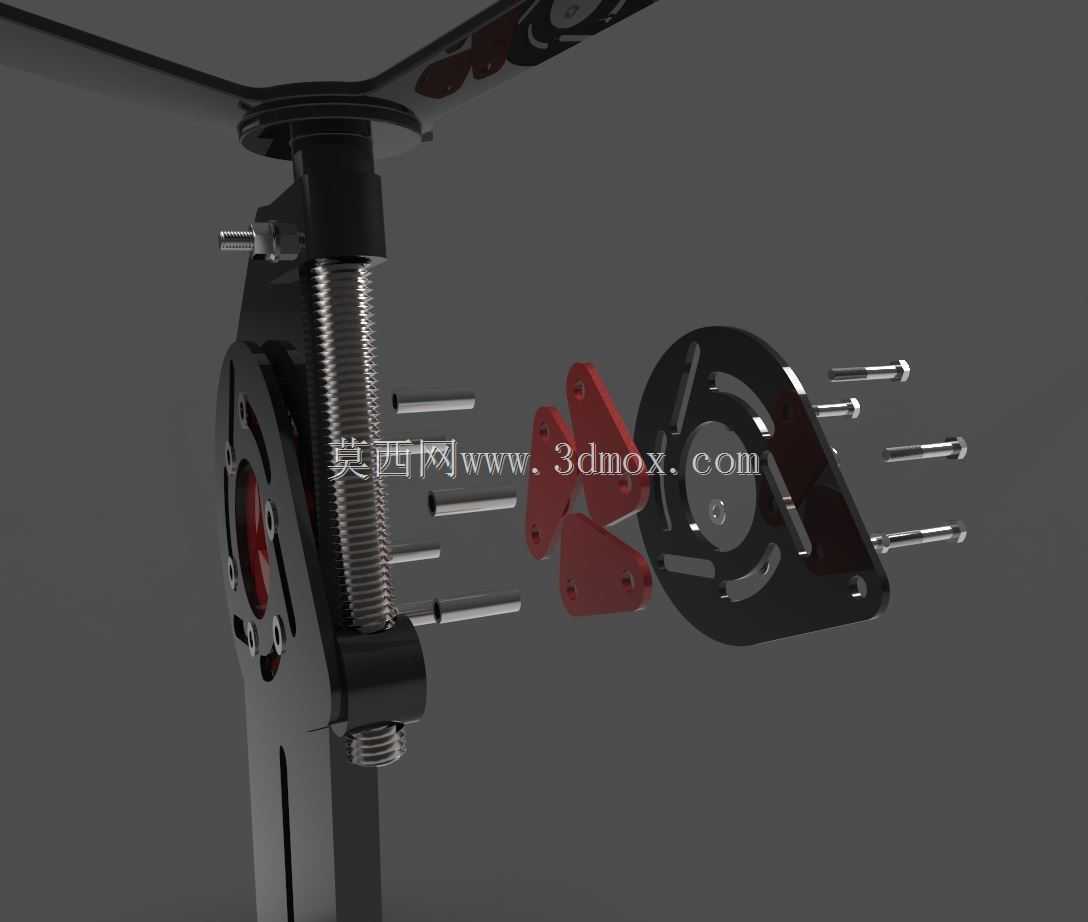

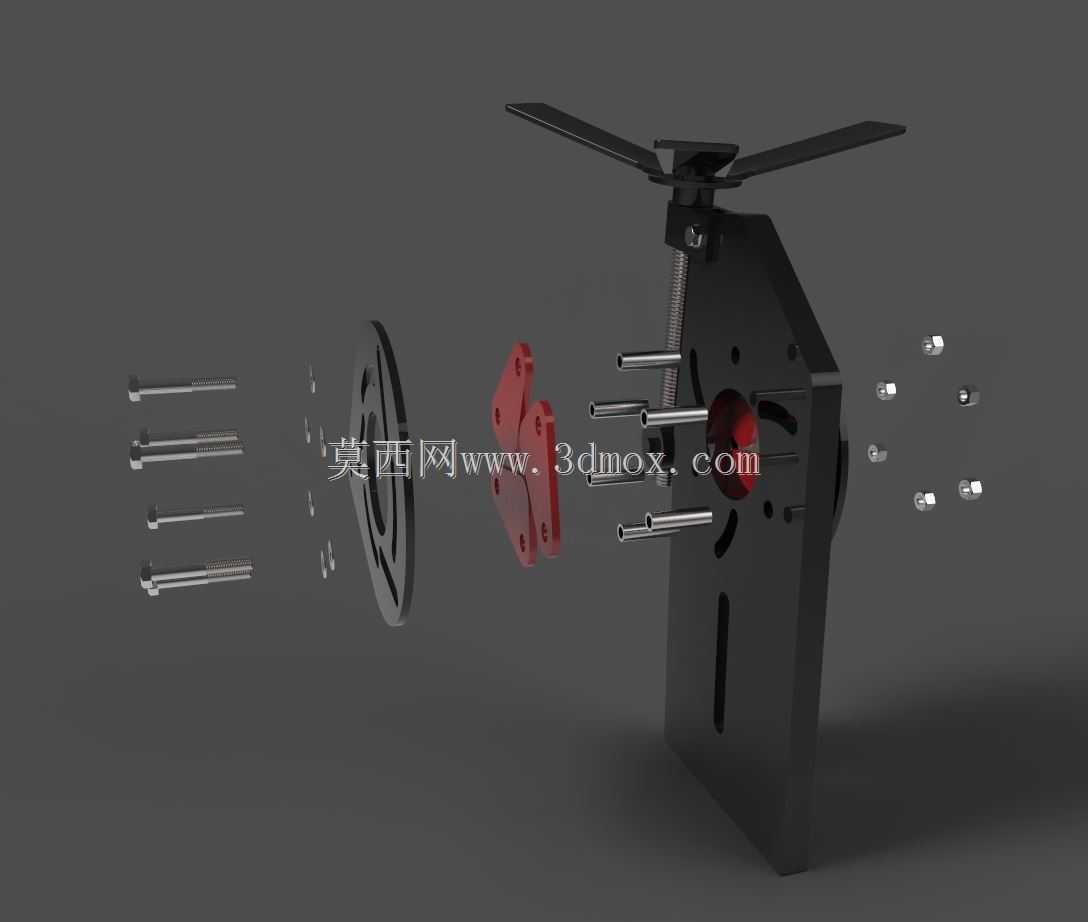

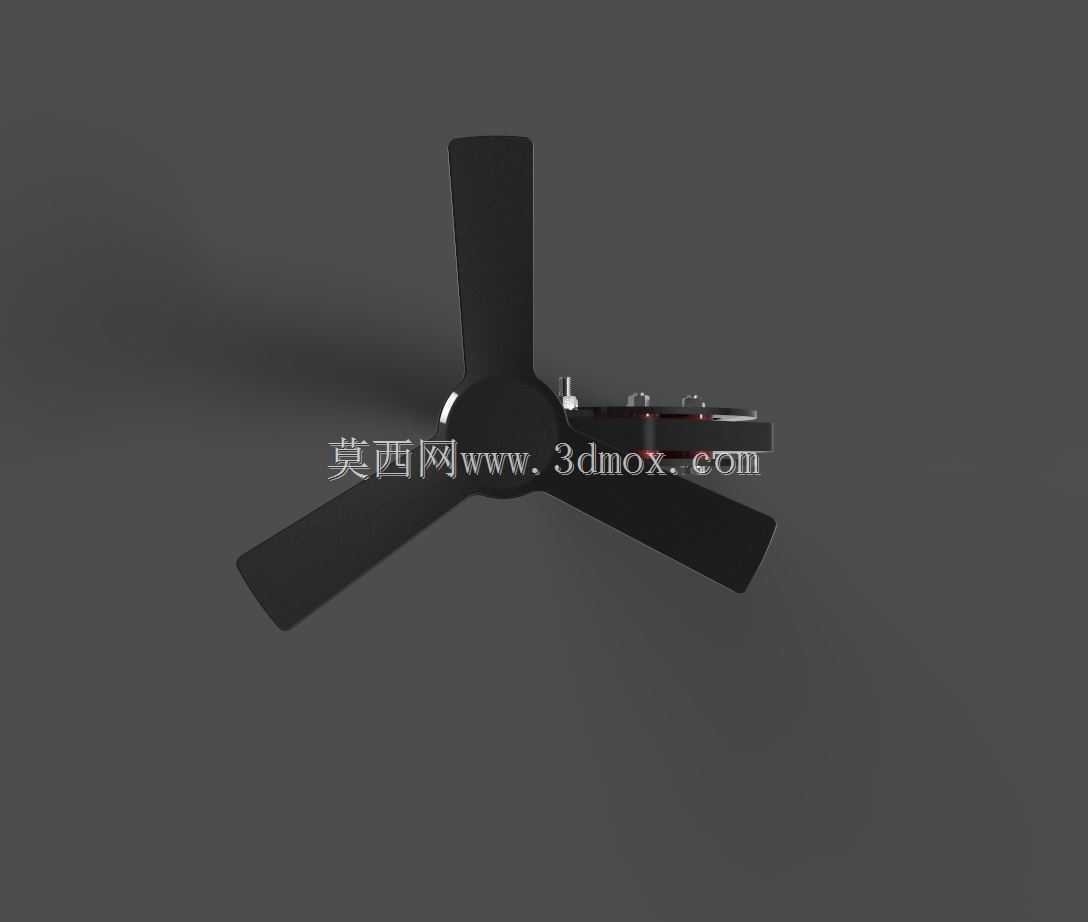

　　刀盘部分采用多螺栓可调式设计，可根据待加工管材的管径更换对应的定位套，装夹管材时通过侧面的快压结构完成轴向定位，保证每根管材的槽位距管端尺寸一致性控制在±0.1mm以内，满足批量加工的精度要求。顶部的手摇驱动结构可根据操作习惯调整手柄角度，操作人员可根据管材材质调整进刀速度，加工薄壁紫铜管时放缓进刀量避免管材变形，加工厚壁碳钢管时可适当提升进给效率；装置侧面的红色调节块用于控制切削行程限位，调整到位后可锁定位置，批量加工时无需反复对刀，单工位加工效率相比手动车床切槽提升40%以上。设计过程中重点考虑了切屑的排出路径，刀盘下方预留的敞口空间可让带状切屑自然下落，不会堆积在传动副缝隙内造成卡滞，

　　日常维护仅需定期给导向面和丝杆加注润滑脂即可，无需复杂的拆解保养。整套结构没有采用复杂的电控元件，纯机械传动的结构稳定性更强，在供电不稳定的加工车间也能正常使用，适配多品种小批量的管件加工场景，不管是维修车间的单管件修配，还是批量生产的工位配套都能满足使用需求。
