双安装座铰接式支撑连接构件

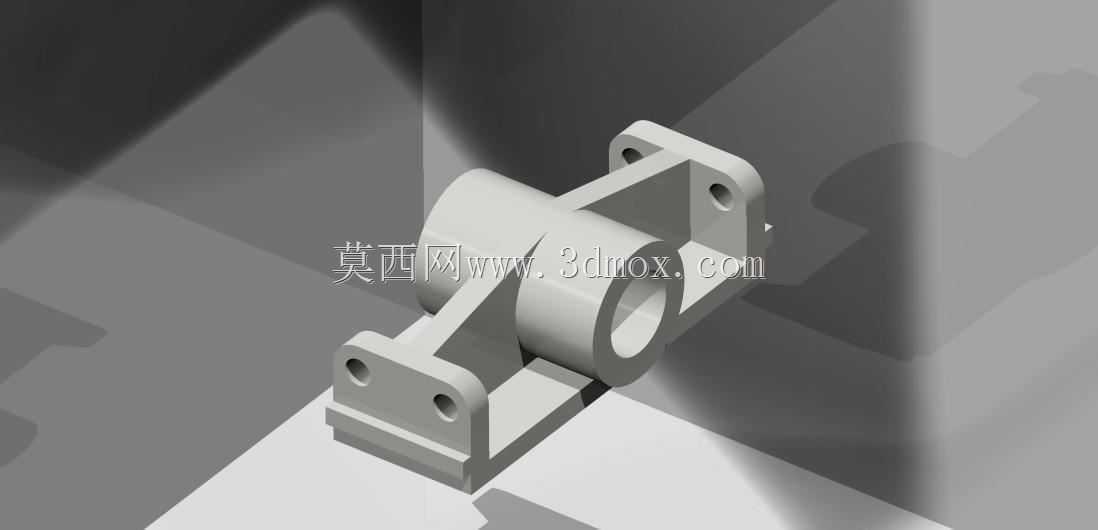

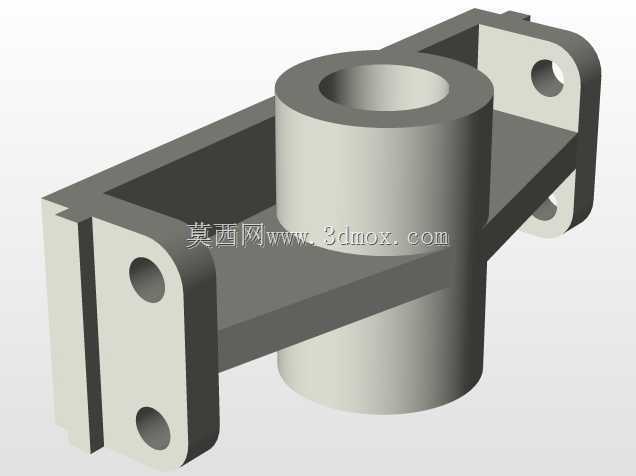

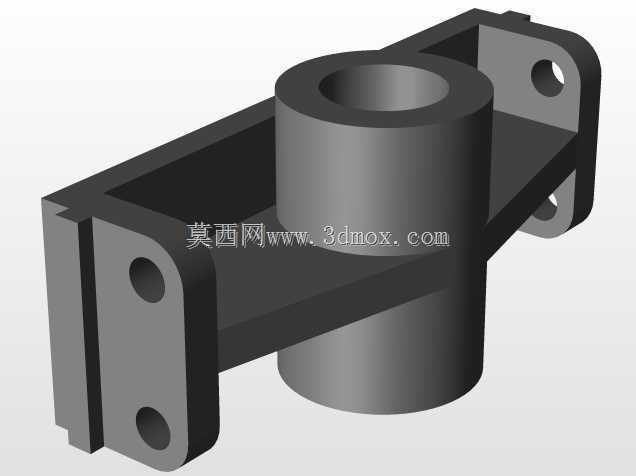

　　这类带双安装耳板的筒式支撑构件，常见于轻工输送设备、小型工装夹具的传动链路中，核心作用是为回转类杆件提供稳定的径向支撑，同时通过两侧的安装耳板完成与设备机架的刚性固定，避免支撑部位在往复载荷下出现偏移。从结构设计逻辑来看，中间的贯通筒体是核心功能区，内孔需要与配套的销轴、衬套做间隙配合，设计时需根据配套杆件的直径预留合理的配合公差，内壁粗糙度需控制在Ra1.6以内，减少回转过程中的摩擦损耗，筒体的壁厚根据实际承载的径向载荷计算，常规工况下壁厚取内孔直径的1/5到1/4即可满足强度要求，避免过度设计增加不必要的重量。两侧的支撑筋板从筒体外壁延伸至底部安装板与侧方耳板，筋板厚度取筒体壁厚的1.2倍，采用圆弧过渡衔接，

　　避免应力集中在筋板与筒体的连接位置，在承受交变载荷时不会出现焊缝开裂或者本体断裂的问题。侧方的两个安装耳板上开有同轴的光孔，用于穿装固定螺栓，耳板的孔位间距需要匹配设备机架上的预装螺孔间距，设计时需预留0.2-0.5mm的安装调整间隙，降低现场安装的对位难度，耳板背面可根据需要加工沉孔，容纳螺栓头部避免突出干涉。底部的安装凸台为平面结构，可贴合机架的安装基准面，凸台的平面度公差控制在0.1mm以内，保证安装后筒体的轴线与配套传动件的轴线平行度符合要求，避免出现别卡问题。实际建模过程中，需要先确定筒体的中心轴线作为设计基准，再依次拉伸生成筒体、两侧筋板、安装耳板与底部凸台，所有棱边做0.5-1mm的倒角处理，去除加工毛刺，

　　同时避免热处理过程中出现应力集中点。这类构件在实际使用中，通常会在筒体内孔镶嵌铜衬套或者含油轴承，进一步提升耐磨性能，延长构件的使用寿命，维护时仅需更换内衬套即可，无需更换整个支撑构件，降低设备的运维成本。在选型适配时，需要重点核对筒体的内孔直径、耳板的孔位中心距、底部安装面到筒体中心的高度尺寸，确保与现有设备的安装边界完全匹配，避免出现安装干涉或者支撑高度不符的问题，同时根据实际工况的载荷大小，选择对应的铸件或者型材焊接加工工艺，满足不同场景的强度需求。
