起重输送设备用钢制滑轮结构设计

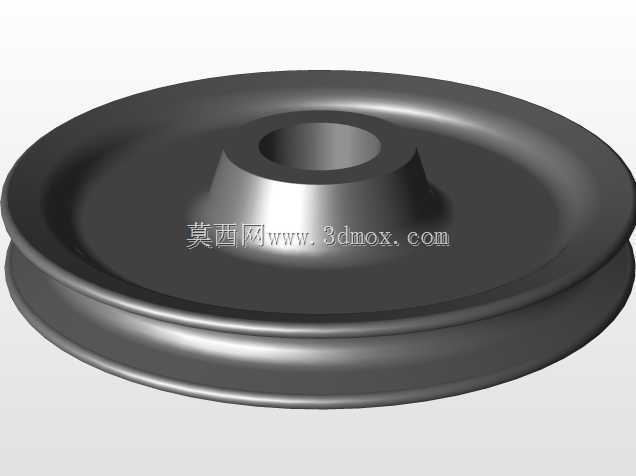

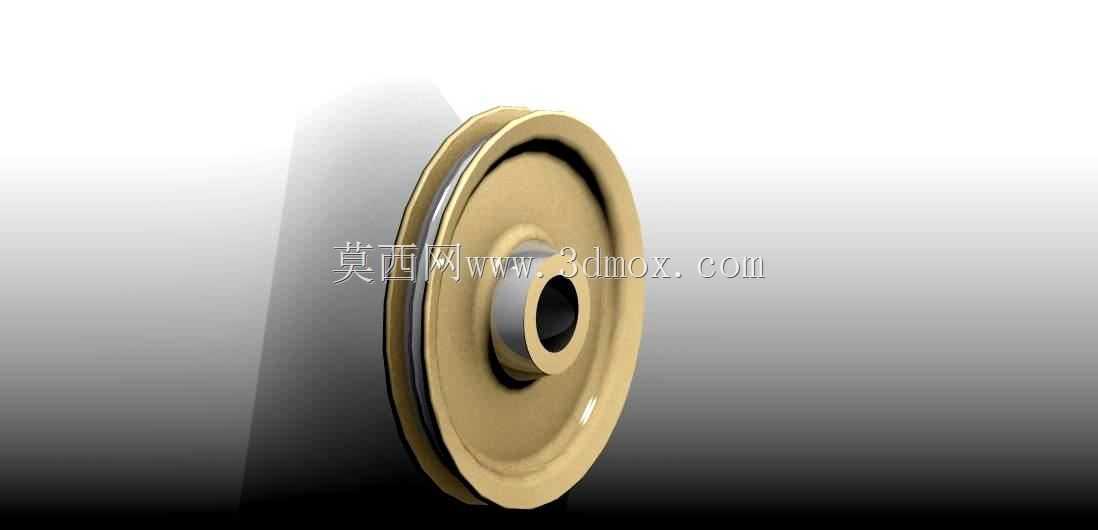

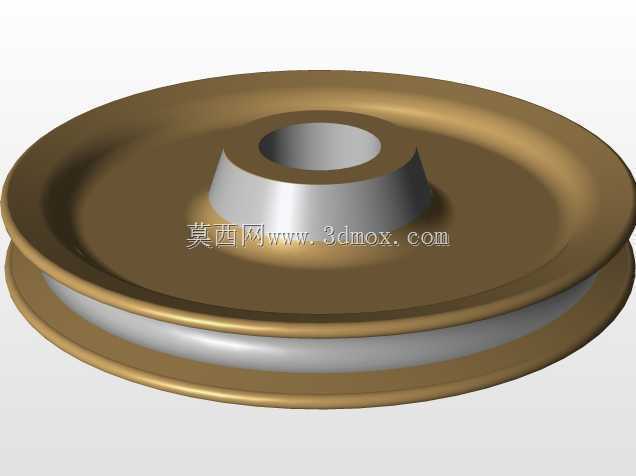

　　这款滑轮主要适配起重输送、物料搬运类设备的钢丝绳导向与载荷传递场景，在桥式起重机、门式起重机的起升机构、变幅机构中，以及电梯曳引系统、矿山斜井提升设备、港口装卸吊具上都能见到同类结构的应用，核心作用是改变钢丝绳受力方向、平衡分支张力，同时降低绳索运行过程中的摩擦损耗。从结构设计逻辑来看，轮缘部分采用了适配钢丝绳直径的圆弧槽型，槽底曲率半径比匹配的钢丝绳公称半径大5%左右，既可以避免绳索在槽内出现卡滞，也能保证绳索与轮槽的接触面积足够，减少单位面积的接触应力，延长钢丝绳的使用寿命；轮槽两侧设置了高出绳槽顶面的挡边，能够防止钢丝绳在设备启停、载荷波动出现偏摆时从轮槽内脱出，提升运行可靠性。轮毂部分采用了等厚度通孔设计，

　　安装时可直接与定轴配合，配合公差选用基孔制间隙配合，既保证转动过程中不会出现卡涩，也能控制径向跳动量在允许范围内，避免运行过程中出现钢丝绳抖动的问题；轮辐部分采用了等强度的圆弧过渡结构，在保证整体结构刚度满足额定载荷下抗变形要求的前提下，尽可能削减了非受力区域的材料厚度，降低整体转动惯量，减少设备启动、制动过程中的能量损耗。从安装边界来看，这款滑轮的轴向宽度控制在适配常规滑轮轴支座的安装尺寸范围内，轮缘外径与周边防护罩、机架结构的安全间隙满足起重设备安全规范要求，安装时不需要额外对周边结构进行改造即可直接替换同规格的老旧滑轮。设计过程中针对轮槽的表面粗糙度做了专门控制，轮槽工作表面的粗糙度控制在Ra3.2以内，

　　避免粗糙表面的尖锐凸起加速钢丝绳的磨损；整体结构做了对称度校验，保证轮毂孔中心线与轮槽中心线的同轴度误差在允许范围内，防止运行过程中出现钢丝绳偏磨、轮体受力不均的问题。在实际工况使用中，这类滑轮需要承受钢丝绳传递的交变载荷，因此结构设计时在轮辐与轮毂、轮缘的连接位置都做了圆角过渡，避免应力集中导致的疲劳开裂问题，能够满足长期反复启停、载荷波动的工况使用要求。
