锥齿一体式传动齿轮轴结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:534317
  • 锥齿一体式传动齿轮轴结构设计
  • 锥齿一体式传动齿轮轴结构设计
  • 锥齿一体式传动齿轮轴结构设计

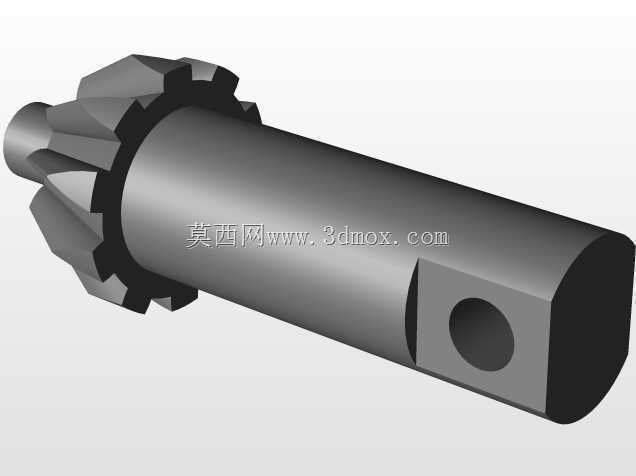

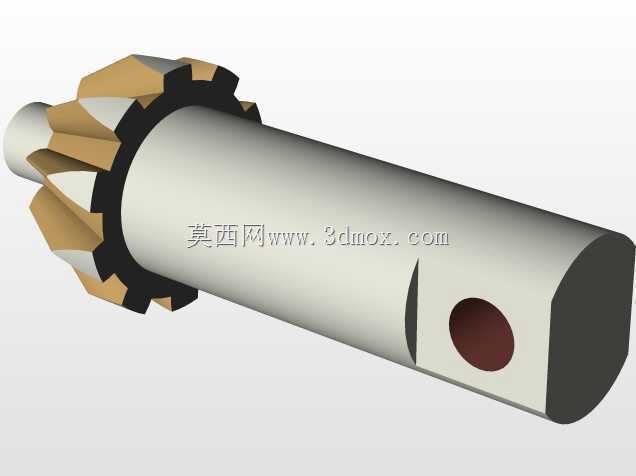

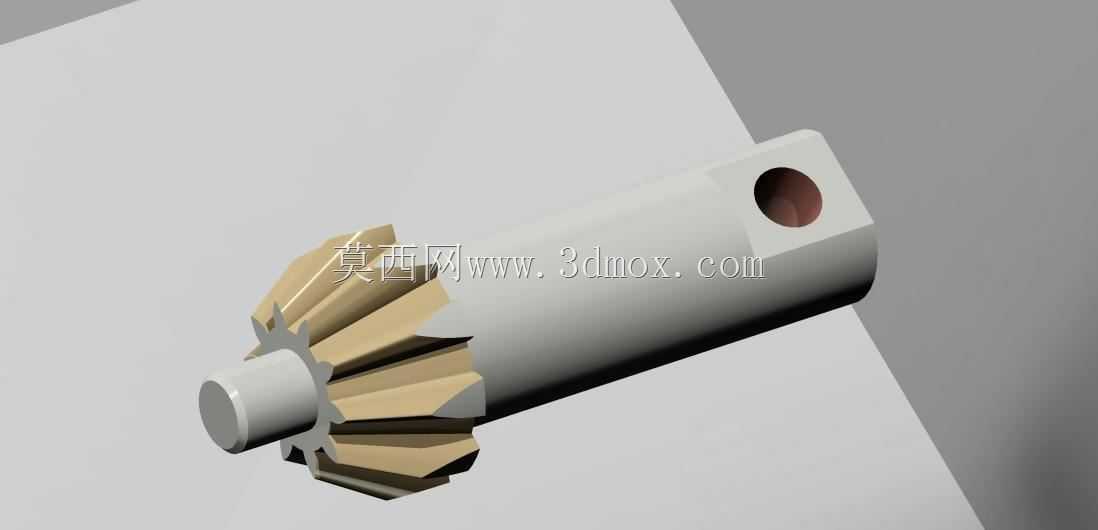

  这款锥齿与轴身一体成型的传动零件,主要应用在需要交错轴动力传递的机械结构中,常见于小型动力传输单元、差速机构、进给传动箱这类需要改变传动方向的工况场景,相比分体装配的锥齿轮与传动轴结构,一体式设计从根源上消除了齿轮与轴配合的键连接间隙,能在频繁正反转的传动场景下降低回程误差,提升传动精度的保持性。从结构设计逻辑来看,轴身一端直接加工出伞形锥齿,齿形参数按照等顶隙收缩齿的标准做参数匹配,齿向修形量预留了0.02-0.05mm的热变形补偿空间,避免高速运转时齿面偏载导致的早期点蚀失效;轴身靠近锥齿的位置做了轴肩定位结构,装配时可以直接抵靠轴承内圈端面,省去了额外的定位轴套,既压缩了轴向安装尺寸,也减少了装配环节的累计误差。

  轴身另一端加工有径向贯通的销孔,用于安装锁紧销或者传动拨销,适配需要轴向限位或者周向辅助传动的安装需求,轴身的光杆段公差按照h6级精度设计,适配深沟球轴承或者滚针轴承的内圈配合,表面粗糙度控制在Ra0.8,满足轴承长期运转的配合面精度要求。在安装边界上,锥齿的大端直径与轴身直径的比例控制在1.8:1,既保证了轮齿的抗弯强度,也避免轴身直径过大导致的结构冗余,轴向总长度预留了轴承安装位、隔套空间、锁紧结构的安装余量,相邻安装面的同轴度公差控制在0.01mm以内,确保高速旋转时的动平衡性能。实际工况使用中,这类一体式齿轮轴适合传递中等扭矩、转速在1500rpm以内的传动场景,齿面经过表面淬火处理后硬度可达HRC45-50,

  能承受一定的冲击载荷,相比分体式结构,零件数量更少,装配工序更简单,在小空间紧凑传动布局的设备中优势明显,比如小型机床的进给箱、农用机械的转向传动单元、轻工设备的变向传动机构中都能适配。建模过程中,锥齿的齿形生成采用参数化驱动方式,先通过齿廓方程生成单个齿的渐开线曲面,再阵列形成完整齿圈,与轴身做布尔合并后,对齿根位置做R0.5的圆角过渡,降低应力集中系数,轴身的所有退刀槽、越程槽都按照机械设计手册的标准尺寸设计,满足常规加工工艺的要求,不需要定制特殊刀具就能完成车削、铣齿、磨削的全工序加工。
