四外啮合直齿动力传递齿轮组结构

项目分类:齿轮 发布时间:2022-01-29 ID:534322
  • 四外啮合直齿动力传递齿轮组结构
  • 四外啮合直齿动力传递齿轮组结构

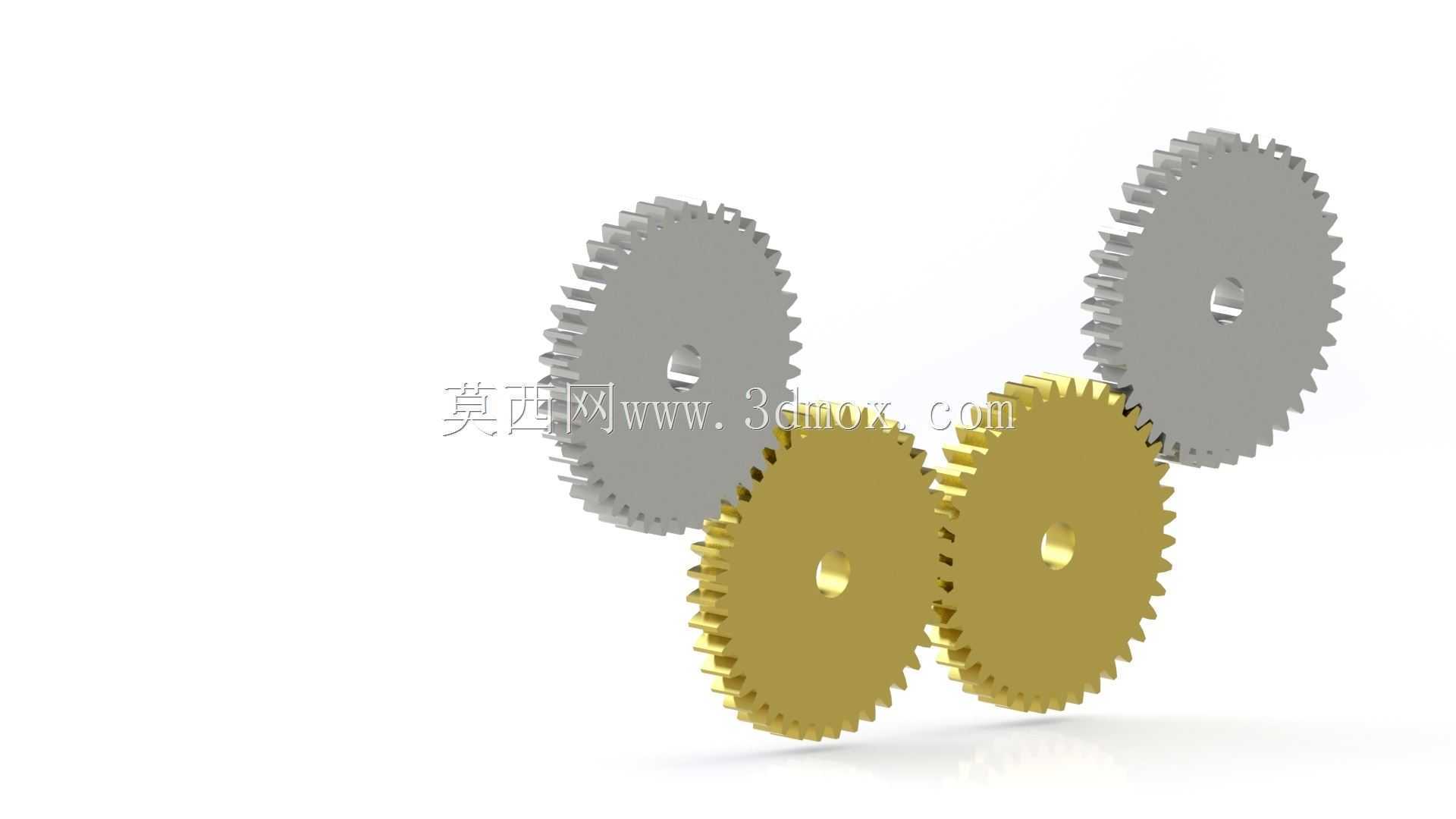

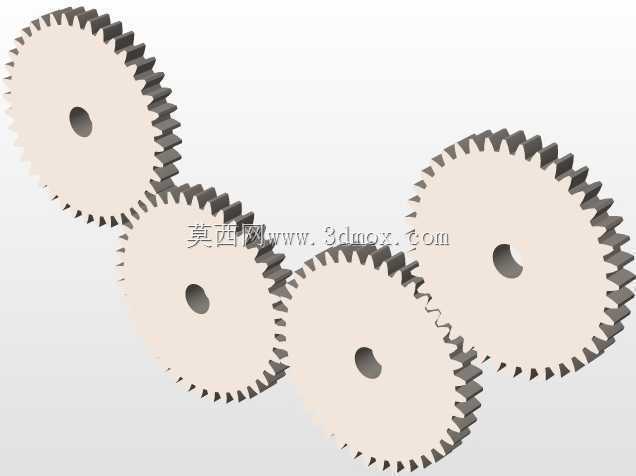

  这套四齿轮外啮合直齿传动结构,核心作用是在平行轴系间完成旋转动力的定比传递,在轻工输送设备、小型包装机械、台式加工辅具的动力排布中十分常见,尤其适合输入输出轴需要在有限平面内完成多位置转向、同时保持传动比恒定的布局场景。设计阶段首先要匹配安装空间的边界约束,四个齿轮分为两种齿形参数,两个大模数灰色齿轮作为动力的输入与中间过渡承载件,两个小模数金色齿轮作为末端输出级,啮合排布时特意错开了同轴布局的常规思路,让四个齿轮的中心连线形成非对称四边形,既压缩了整体传动单元的横向占用尺寸,也避免了相邻轴系上安装的轴承、端盖出现空间干涉。齿形参数选择上统一采用标准压力角直齿廓,加工时可直接用标准滚齿刀具完成成型,不需要定制特殊刀具,

  能有效降低零件加工成本,同时直齿结构的轴向力几乎为零,支撑轴只需要承受径向载荷,选配普通深沟球轴承即可满足支撑要求,不需要额外配置推力轴承,进一步简化了支撑结构的设计复杂度。实际装配时需要严格控制每对啮合齿轮的中心距公差,中心距偏差过大会导致齿侧间隙超标,正反转切换时出现明显回差,偏差过小则会加剧齿面磨损,甚至出现卡滞无法转动的情况;齿面啮合的接触斑点需要沿齿高、齿长方向达到规定比例,装配时可通过调整轴系两端的垫片厚度来微调齿轮轴向位置,保证啮合对齐度。这套齿轮组的传动路径为动力从其中一个大齿轮输入后,依次经过相邻的小齿轮、另一小齿轮,最终从末端大齿轮输出,过程中完成两次转向调整,总传动比可根据实际负载转速需求匹配齿数组合,

  既可以实现减速增扭,也能通过齿数调整实现等速传递。日常运维中,直齿结构的润滑维护十分便捷,采用脂润滑即可满足中低速工况的使用需求,不需要设计复杂的密封油腔,齿面磨损后也可单独更换单个齿轮,不需要整套替换,能有效降低设备后期的维护成本。在布局适配性上,这套齿轮组的安装固定孔位可根据设备机架的实际结构调整,四个齿轮的支撑轴可直接固定在设备的立式安装板上,不需要额外设计独立的传动箱体,能进一步压缩设备整体的结构体积,适合对安装空间有严格限制的小型自动化设备使用。
