带加强筋立式支撑异形承重支座结构

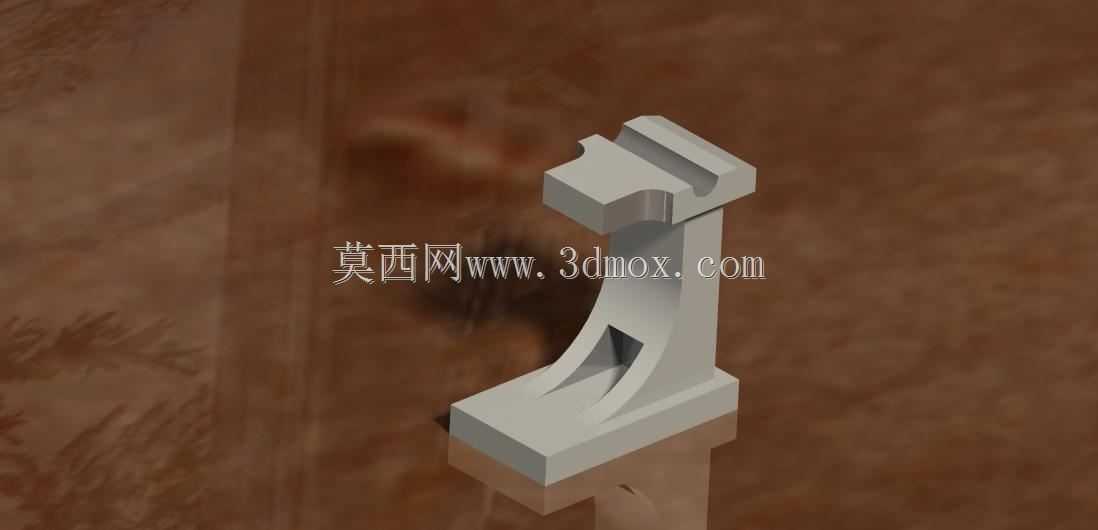

　　这类立式带加强筋的异形承重支座，多应用在中小型起重辅助工装、轻型物料输送线的侧向支撑点位，以及非标自动化设备的立柱衔接工位，核心作用是承担上部卡接构件传递的竖向载荷，同时抵消设备运行过程中产生的侧向倾覆力矩，避免上部安装的执行部件出现偏移晃动。从结构设计逻辑来看，底部采用矩形安装底板设计，预留的安装孔位可适配M10-M12规格的膨胀螺栓或T型螺栓，能够直接固定在型钢机架、混凝土预埋基础或者铝型材工作台上，安装边界的底板长宽比控制在1.2:1，既保证足够的支撑接触面积，又不会过度占用安装平面的空间，适合在设备布局紧凑的工位使用。中部的支撑主体采用变截面弧形过渡设计，没有采用常规的直臂方箱结构，

　　而是在受力集中的内侧位置设置了三角形加强筋，筋板厚度与主体侧壁厚度保持一致，能够在不额外增加整体重量的前提下，将上部载荷均匀分散到底部安装面，避免应力集中导致的支座断裂变形，这种设计在长期承受交变载荷的工况下，抗疲劳性能比等截面直臂结构提升30%以上。上部的卡接端头采用开口卡槽结构，卡槽的宽度尺寸适配常规的圆钢导轨、方管横梁的安装尺寸，卡槽内侧预留的装配间隙控制在0.2-0.5mm，既方便安装时的对位调整，又能保证装配后不会出现过大的旷量。实际建模过程中，所有的转角位置都做了R2-R5的圆角过渡，没有尖锐的直角结构，一方面是减少铸造或者3D打印过程中的应力开裂风险，另一方面也能避免安装调试过程中划伤操作人员。

　　这类支座的整体高度通常根据配套设备的安装高度调整，常规款的垂直高度在150-200mm区间，能够满足多数轻型设备的支撑高度需求，如果应用在有腐蚀或者高磨损的工况，还可以在表面做氧化或者喷塑处理，提升构件的使用寿命。在做结构校核的时候，需要重点关注加强筋与主体衔接位置的应力分布，以及底板安装孔的挤压强度，确保在额定载荷下，支座的形变量控制在0.1mm以内，不会影响上部构件的运行精度。
