多铰接孔传动连接曲柄杆结构

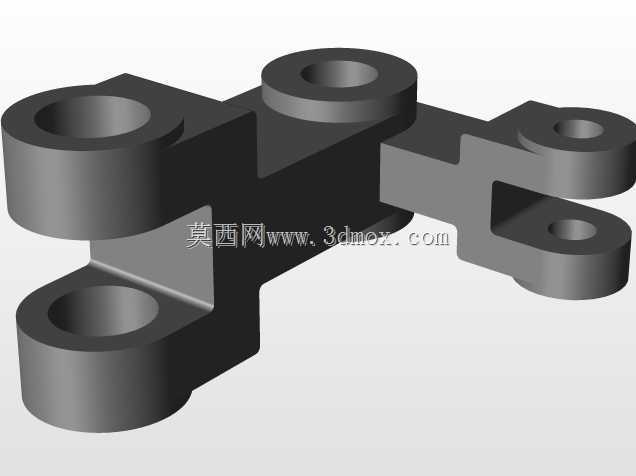

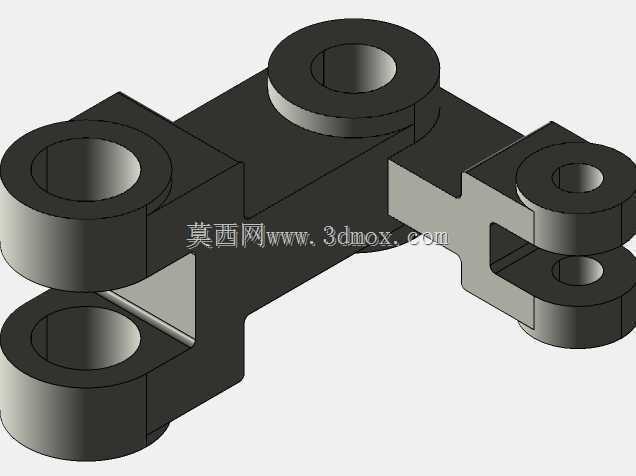

　　这类多铰接孔的曲柄杆结构，常出现在需要实现往复摆动与直线运动转换的传动链路中，比如轻工设备的进给机构、小型工程机械的操纵联动单元、自动化产线的间歇摆料机构里，都能见到同构型零件的身影。它的核心作用是作为动力传递的中间铰接载体，把输入端的旋转或者摆动动作，通过不同位置的铰接孔传递到多个输出端，同步带动不同的执行件完成预设的动作轨迹。从结构设计来看，零件主体采用一体化铣削成型的块状基体，避免了拼接结构带来的装配间隙与传动刚性不足问题，三个双孔铰接位分别对应不同的传动连接需求：左侧上下同轴的双孔位，一般作为固定摆动支点，通过销轴与设备机架上的安装座铰接，承担整个杆件摆动时的径向载荷，孔位端面做了加厚凸台设计，

　　能有效降低销轴转动时的端面压强，减少长期往复运动带来的磨损；中部的单凸台孔位多作为动力输入端，连接驱动侧的连杆或者偏心轮，接收外部输入的往复驱动力；右侧的叉形双孔位则作为输出端，通过铰接销连接末端执行件，把摆动动作传递到作业端。设计时需要重点关注各孔位的中心距公差，因为中心距的偏差会直接影响传动轨迹的精度，甚至出现运动卡滞的问题，同时各铰接孔的同轴度、孔端面与孔轴线的垂直度也有较高要求，不然会导致销轴装配后出现偏载，加速铰接副的磨损。安装边界方面，这类杆件的摆动平面需要与传动链路的其他零件保持共面，安装时要预留足够的摆动空间，避免杆件运动过程中与周边的机架、管线发生干涉，孔位配合一般采用间隙配合，既能保证销轴转动顺畅，

　　又不会因为间隙过大产生传动冲击。另外零件基体的截面做了等强度优化，在载荷较大的支点与输入孔之间的连接部位适当加厚，载荷较小的输出侧叉形部位在保证刚性的前提下做了减重处理，兼顾了结构强度与零件自重的平衡，能有效降低传动过程中的惯性冲击，提升整套连杆机构的运行稳定性。
