三铰点传动连接曲柄摇杆结构

　　在各类需要往复摆动与回转运动转换的机械传动场景中，这类三铰点曲柄摇杆构件是实现运动形式切换的核心传力零件，常见于轻工输送设备的间歇拨料机构、小型压力机的执行端传动组、农用机具的动作联动单元以及自动化生产线的摆臂驱动模块中，承担着将主动轴的连续回转运动转化为从动端预设角度往复摆动，或是反向将摆杆的往复动作输入转化为曲轴回转输出的作用，整个构件在传动链路中同时承受拉压交变载荷与铰接位置的局部挤压应力，设计阶段需要重点匹配不同工况下的载荷循环次数与动载冲击余量。

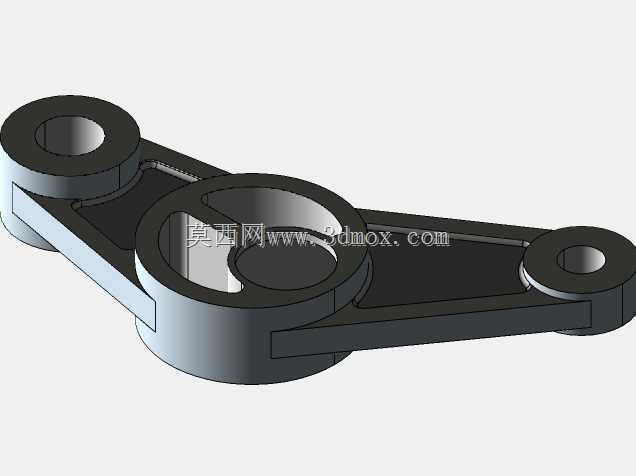

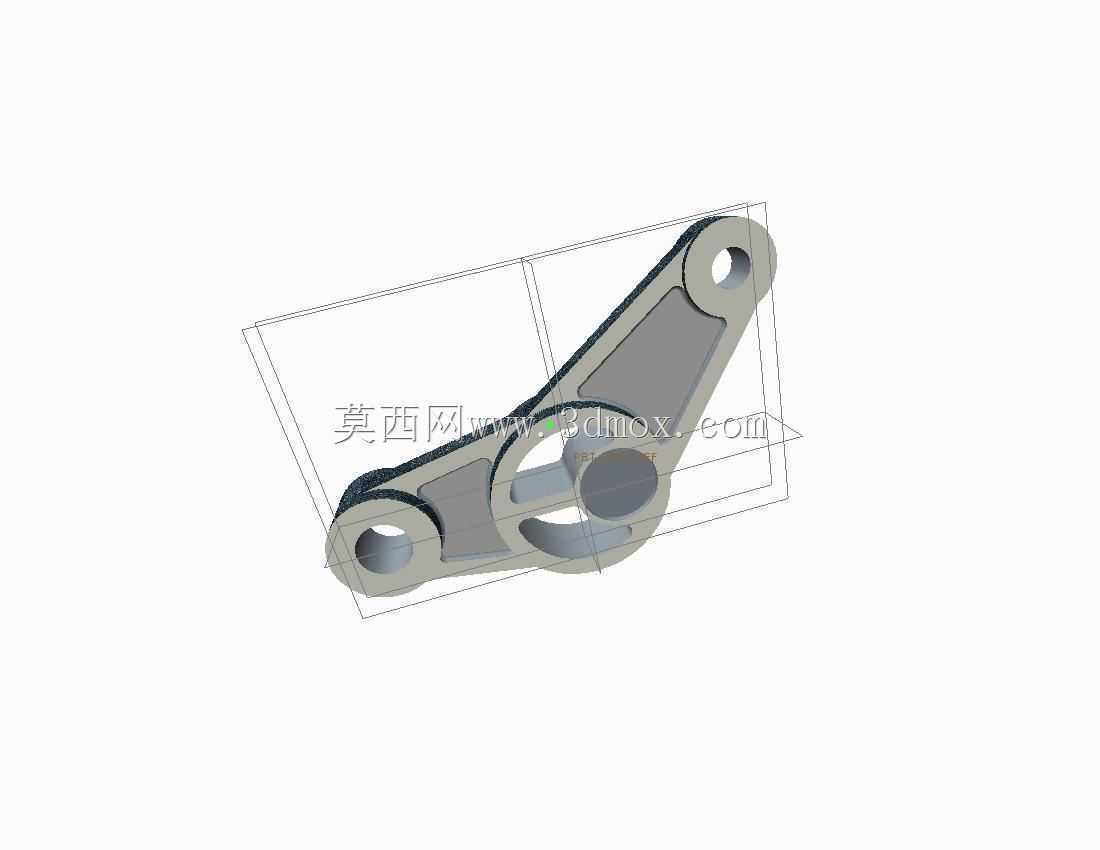

　　从结构设计逻辑来看，三个带通孔的铰接端分别对应主动曲柄连接位、从动摇杆连接位以及固定机架铰接位，三个铰点的中心距参数直接决定了摇杆的摆角范围、传动急回特性以及整组机构的传动死点位置，建模阶段需要严格控制三个孔位的同轴度、孔端面与杆身的垂直度，避免装配后出现铰接卡滞、运动干涉的问题。杆身采用了变截面的加强筋结构，在三个铰点的连接区域做了局部加厚处理，非主要承力的杆身中部做了减重挖槽设计，既保证了构件整体的抗弯抗扭刚度，避免传动过程中杆身出现过大弹性形变影响运动精度，又尽可能控制了零件自身重量，降低高速往复运动下的惯性冲击。

　　安装适配层面，三个铰接孔的孔径尺寸需要匹配对应铰接轴的公差带，通常选用间隙配合满足相对转动需求，同时孔内预留了衬套安装空间，长期运行磨损后仅需更换衬套即可完成维护，无需更换整个构件。杆身的外轮廓做了圆弧过渡处理，没有尖锐棱角，既避免了运动过程中与周边相邻构件发生刮碰，也能减少热处理环节的应力集中问题，降低零件长期受交变载荷出现开裂的风险。实际选型应用时，需要根据整套机构的传动行程、输出端负载大小调整三个铰点的中心距比例，同时匹配对应厚度的杆身截面尺寸，确保构件在额定载荷下的形变量控制在传动精度允许范围内，铰接端的厚度尺寸需要与配套的连杆、轴座安装宽度匹配，保证装配后轴向无多余窜动空间。
