霍尔斯坦双飞轮斯特林动力装置结构

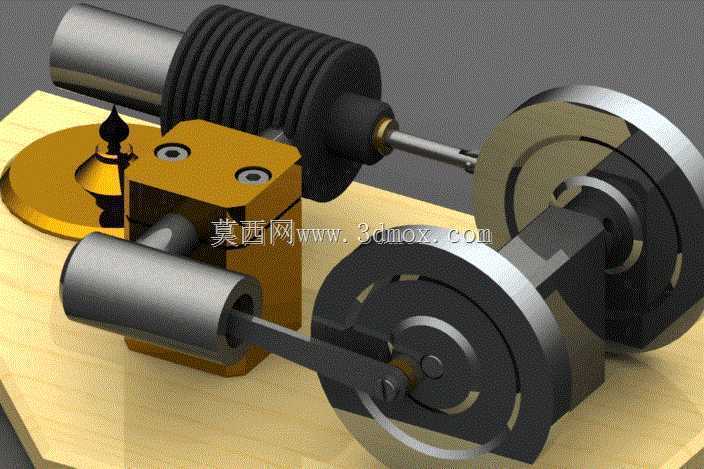

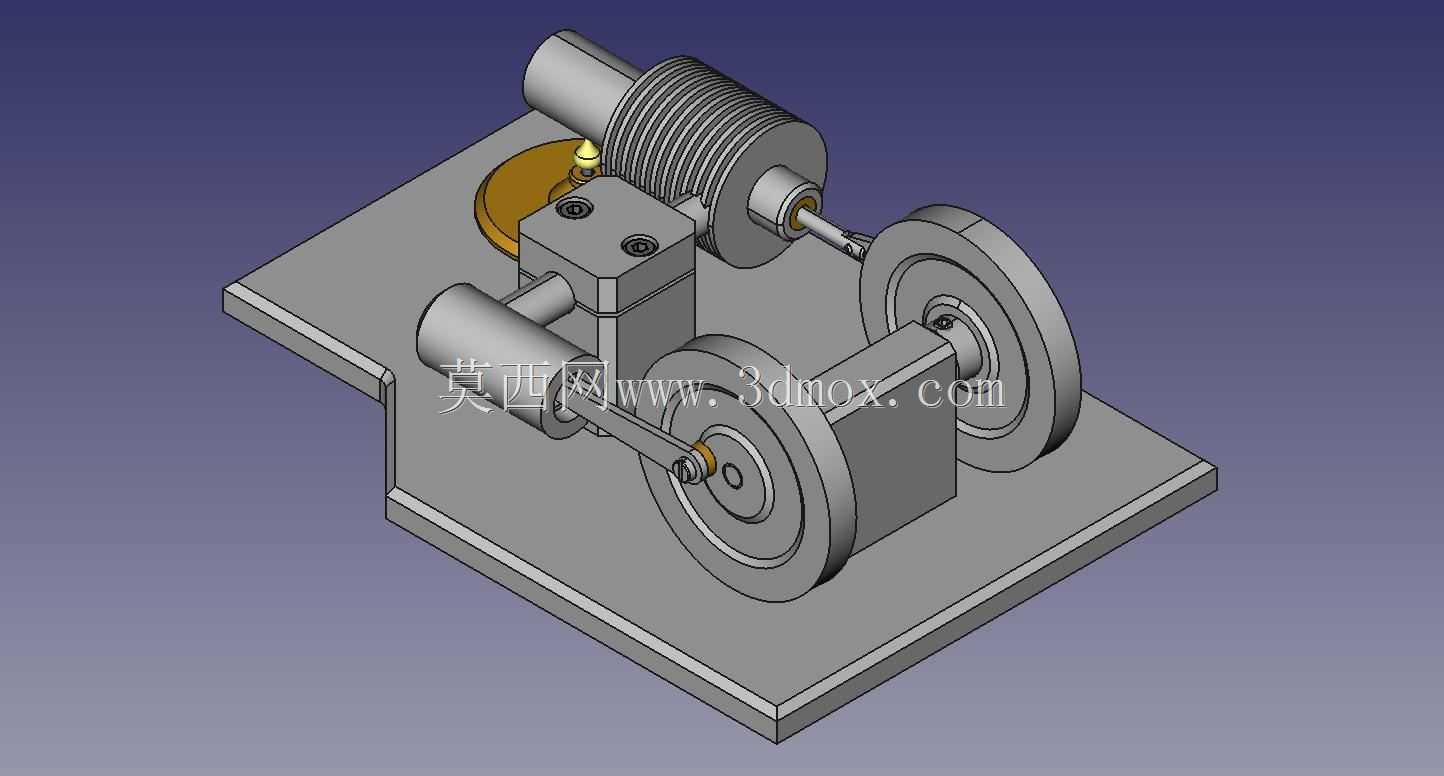

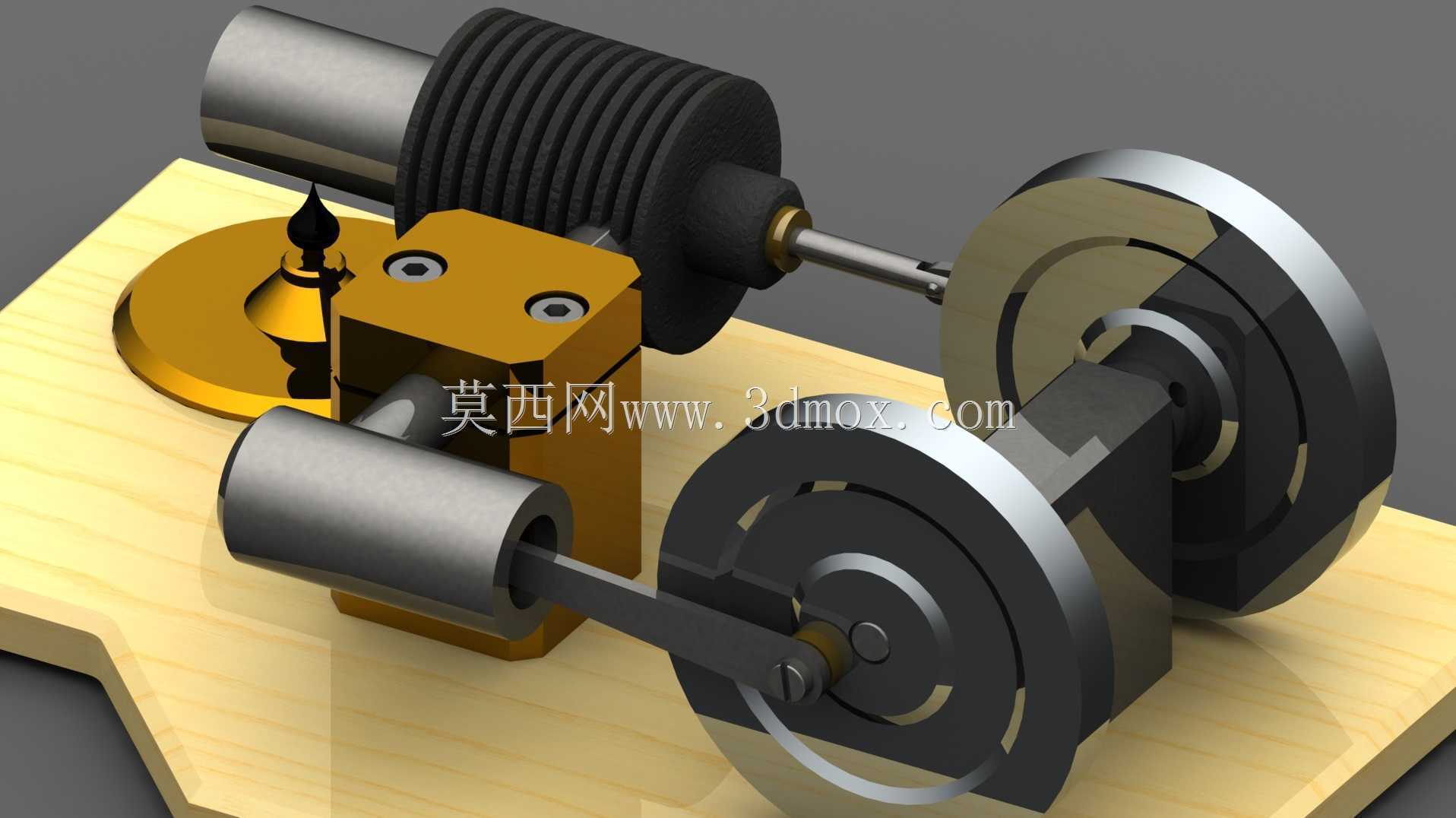

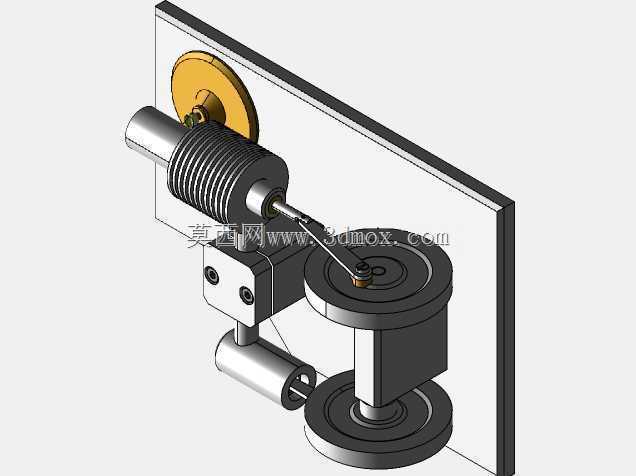

　　这套外燃式热动力结构，常被用于热能转换原理教学演示、小型动力科普展品以及微型动力输出实验场景，区别于内燃机依赖缸内爆燃做功的逻辑，它依靠封闭腔体内工质受热膨胀、遇冷收缩的压差推动活塞往复，再通过曲柄连杆结构把直线运动转化为旋转动力输出。从结构布局来看，整体采用一体式平板安装基座，所有功能部件都直接固定在基座平面上，安装时只需保证基座底面水平，预留出飞轮旋转的侧向空间即可，双飞轮对称布置在动力输出轴两端，既可以储存旋转惯性维持曲轴转动的平顺性，抵消单活塞往复运动带来的扭矩波动，也能作为动力输出端直接连接小功率负载，比如微型发电机、小型传动演示机构。加热端采用带散热鳍片的缸体结构，鳍片的排布密度经过匹配，

　　既可以保证加热区域的热量集中在做功腔上部，也能避免热量向冷端传递过快降低热效率，冷端缸体与热端通过错位的连杆结构连接，配气活塞与动力活塞的行程差经过校准，保证工质在冷热腔之间的流动节奏匹配曲轴转角，避免出现做功死点。设计过程中优先考虑了结构的易装配性，所有支撑座都采用凸台定位加螺栓紧固的方式固定在基座上，曲轴的支撑位预留了轴承安装槽，装配时不需要额外做位置配磨，只要按照定位凸台的位置锁紧螺栓就能保证各部件的同轴度，避免运转过程中出现卡滞。安装边界上，整体结构的横向尺寸以双飞轮的最大旋转直径为限，纵向尺寸覆盖加热端到飞轮末端的距离，基座厚度足够承载运转时的振动，不需要额外做混凝土基础固定，放在普通实验台面上就能稳定运转。

　　传动部分的连杆采用铰接结构，连接位置预留了微小的配合间隙，既可以补偿加工带来的尺寸误差，也能减少运转过程中的磨损，日常维护只需要定期在铰接点加注少量润滑脂即可，不需要复杂的拆解保养。这套结构的做功转速区间比较宽，只要热端达到足够的温度差，就能从低转速开始平稳输出扭矩，不会出现内燃机那样的怠速抖动问题，用来做热能转换的可视化演示时，观察者可以清晰看到热交换、活塞运动、飞轮储能、动力输出的完整流程，也可以作为小型外燃动力的验证平台，测试不同工质、不同冷热端温差下的动力输出效率，给微型斯特林动力的优化提供实测数据支撑。
