5V微型行星减速步进电机结构设计

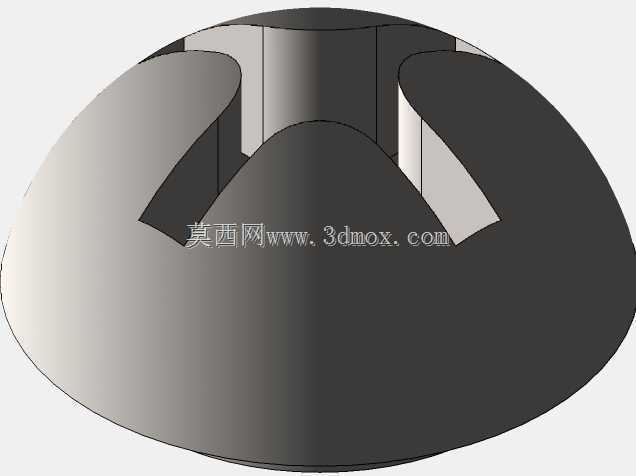

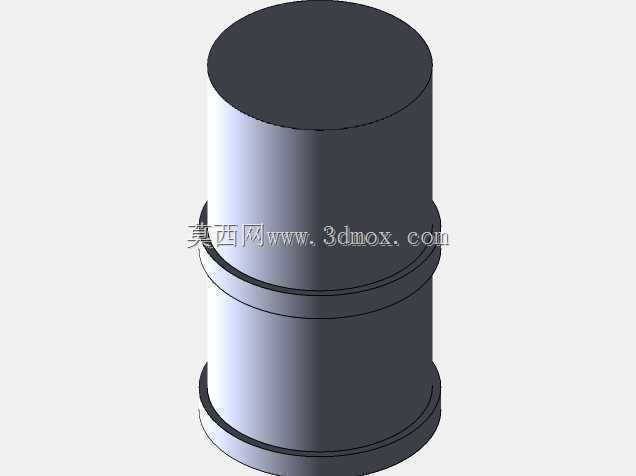

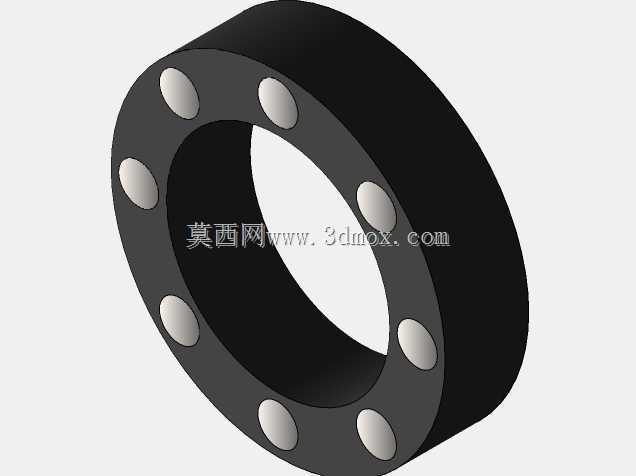

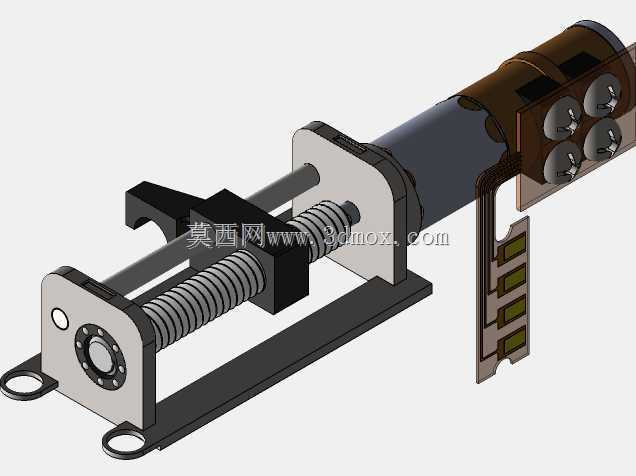

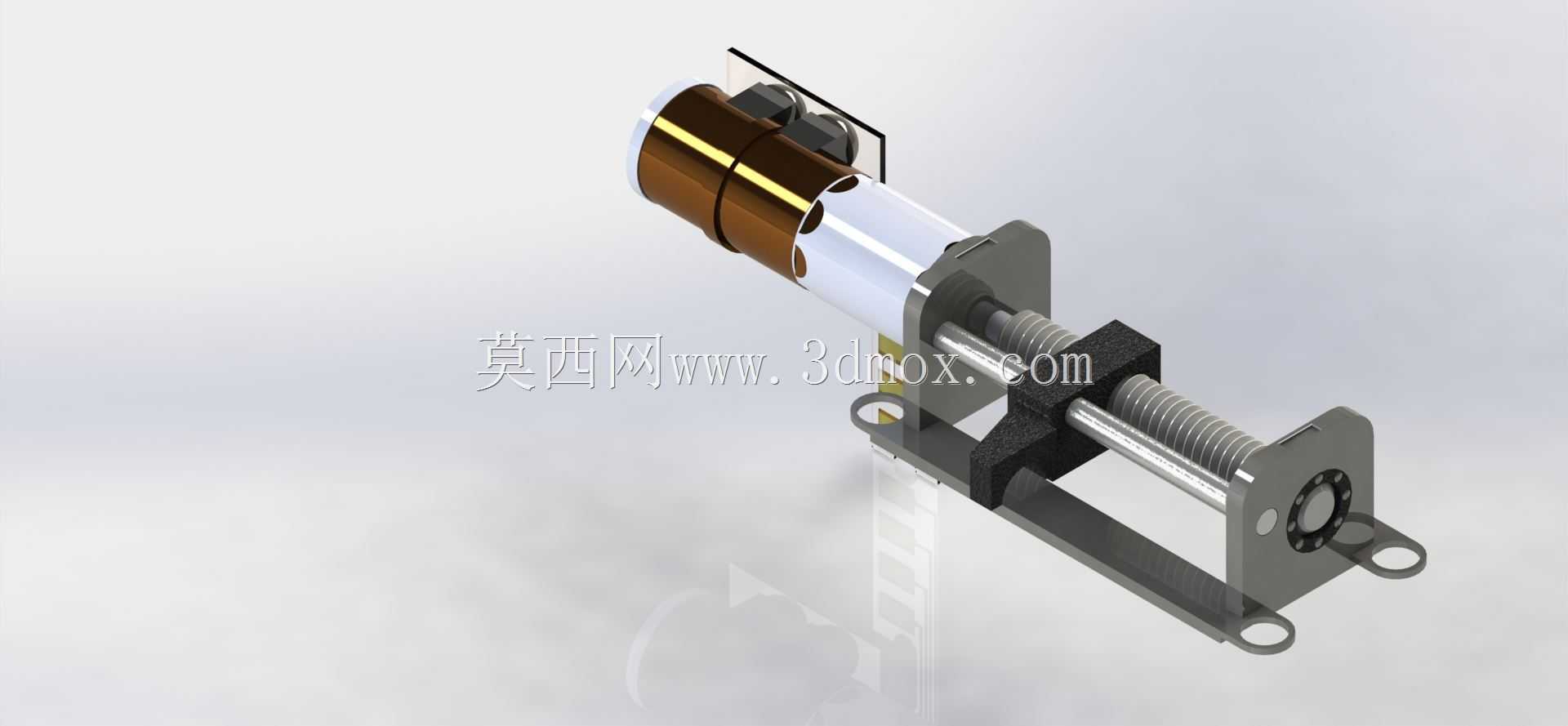

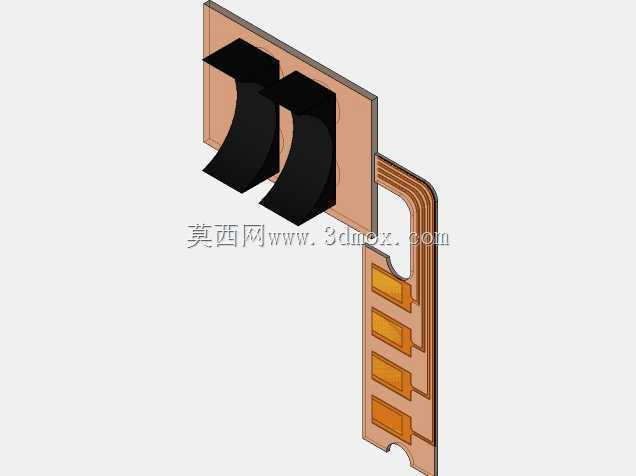

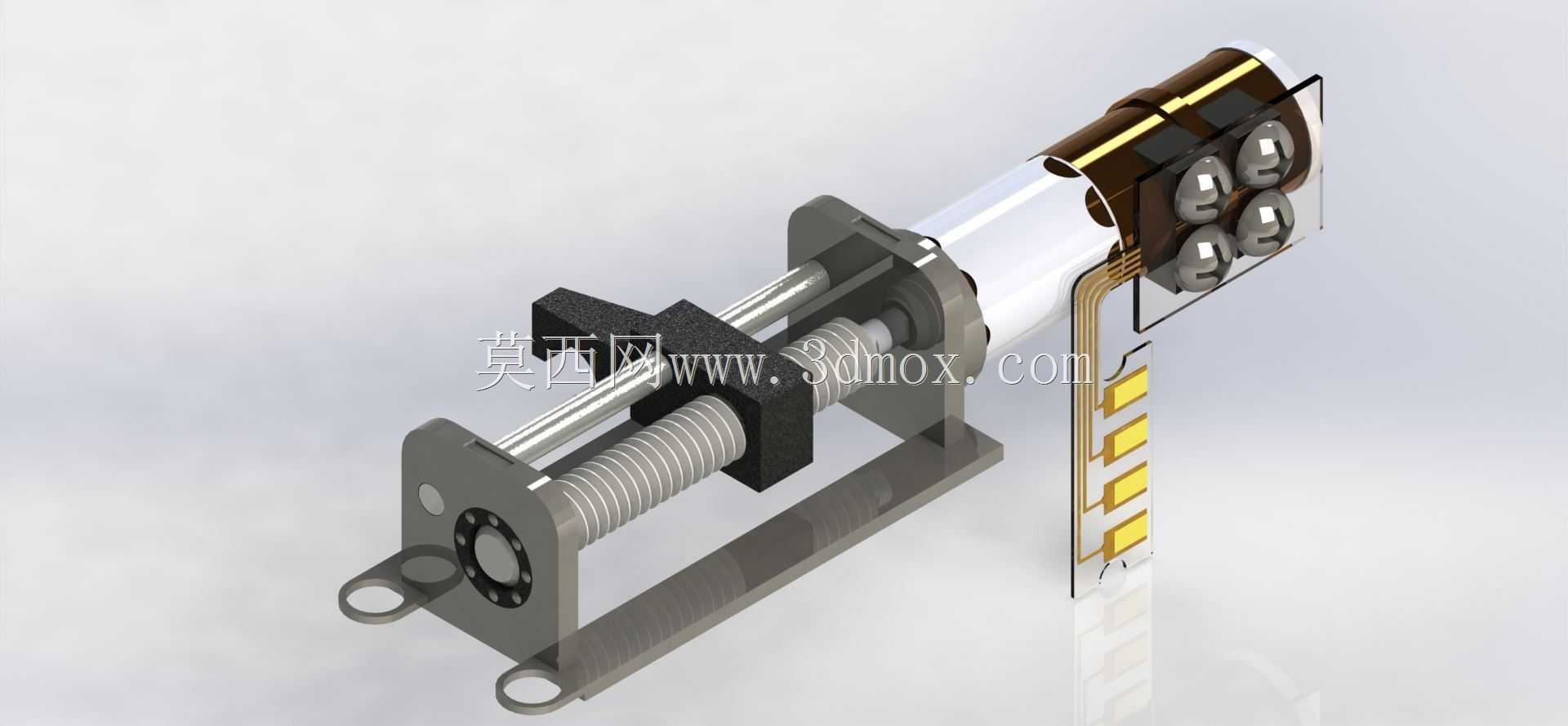

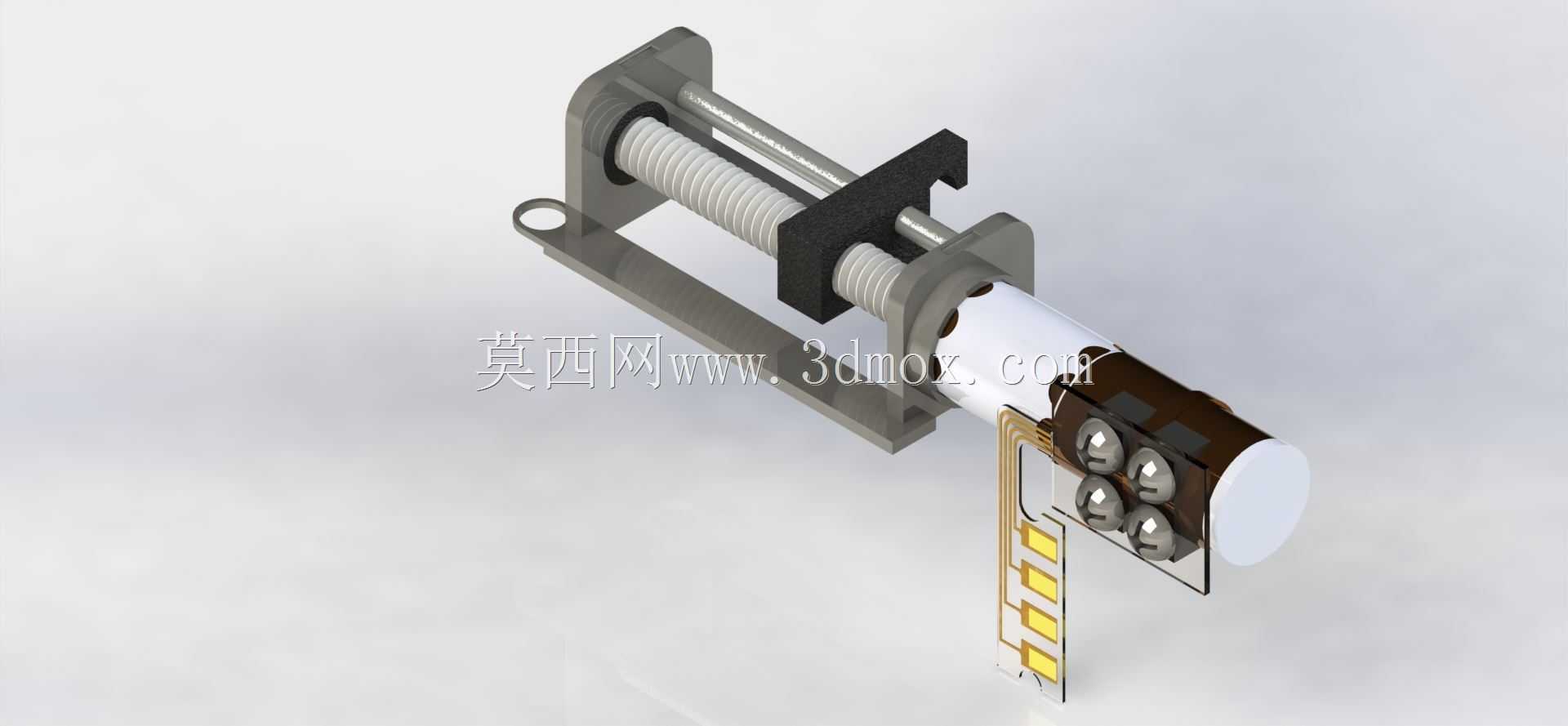

　　这款集成行星减速结构的5V微型步进驱动组件，在小型自动化执行场景中适配性极强，常被用于桌面级小型机械臂关节驱动、精密光学设备调焦机构、微型医疗采样设备进给单元、小型3D打印挤出机构、消费电子类智能锁具传动模块这类对安装空间、驱动精度、供电电压有严格限制的场景，相比常规同扭矩步进电机，它能在更小的体积下输出足够的低速扭矩，避免直驱步进电机低速运行时的振动与丢步问题。从结构设计逻辑来看，这款组件将步进电机本体、行星减速齿轮组、直线丝杆输出端做了一体化集成，后端的步进电机定子绕组采用多极排布设计，适配5V低压供电场景，无需额外升压电路即可直接由常规控制板驱动，绕组出线采用柔性FPC排线连接，排线预留了多组焊盘点位，

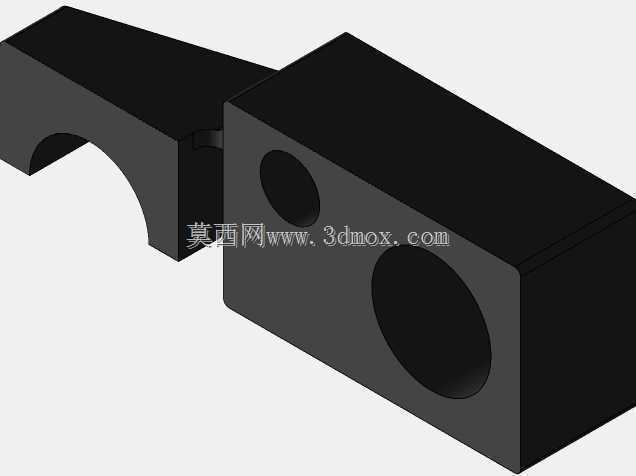

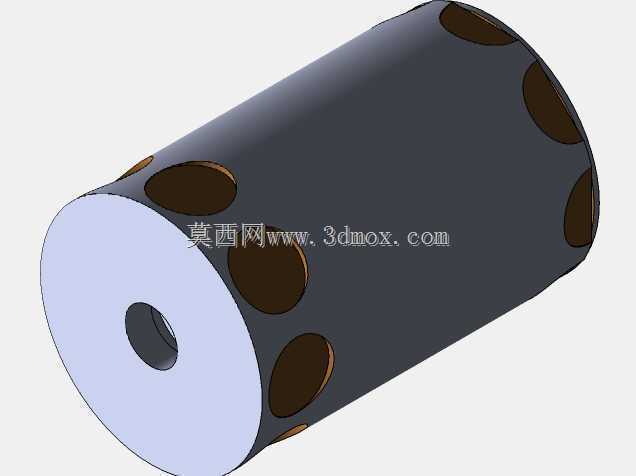

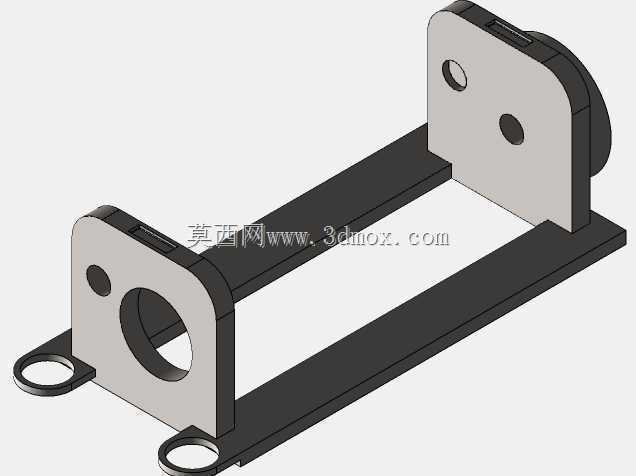

　　可直接对接常见的步进驱动芯片引脚，减少外接接线的空间占用。前端的行星减速结构采用内齿圈固定、行星架输出的传动方案，齿轮组采用金属与工程塑料搭配的材质组合，在保证传动强度的同时降低运行噪音，减速级的传动比经过匹配计算，刚好抵消微型步进电机高速低扭的特性，让输出轴的运行转速落在多数精密执行机构需要的0.5-30rpm区间。输出端没有采用常规的圆轴输出，而是集成了T型丝杆与滑动导向轴，搭配的滑动螺母座可直接将旋转运动转化为直线往复运动，螺母座上预留了标准安装孔位，可直接固定执行负载，省去了用户额外搭配丝杆传动副的设计工作量。安装边界方面，整个组件的底座采用一体式金属支架结构，支架两端预留了沉头安装孔，孔位间距经过标准化设计，

　　可直接固定在10mm间距的铝型材安装面上，整体径向最大尺寸不超过20mm，直线行程覆盖常规微型设备的20mm进给需求，安装时不需要额外预留齿轮啮合的调整空间，所有传动部件都做了同轴度限位，装配时直接锁紧固定螺丝即可完成安装，不需要额外做传动间隙调试。在实际选型适配时，这款组件的输出推力可满足10N以内的直线负载驱动需求，步进角经过减速后细分精度可达0.01度以下，完全能满足小型精密设备的点位定位需求，同时一体化的结构设计减少了零散部件的装配公差累积，相比用户自行拼接电机、减速器、丝杆的方案，整体结构紧凑度提升40%以上，也避免了不同部件拼接时的同轴度误差带来的传动卡顿、磨损过快问题。
