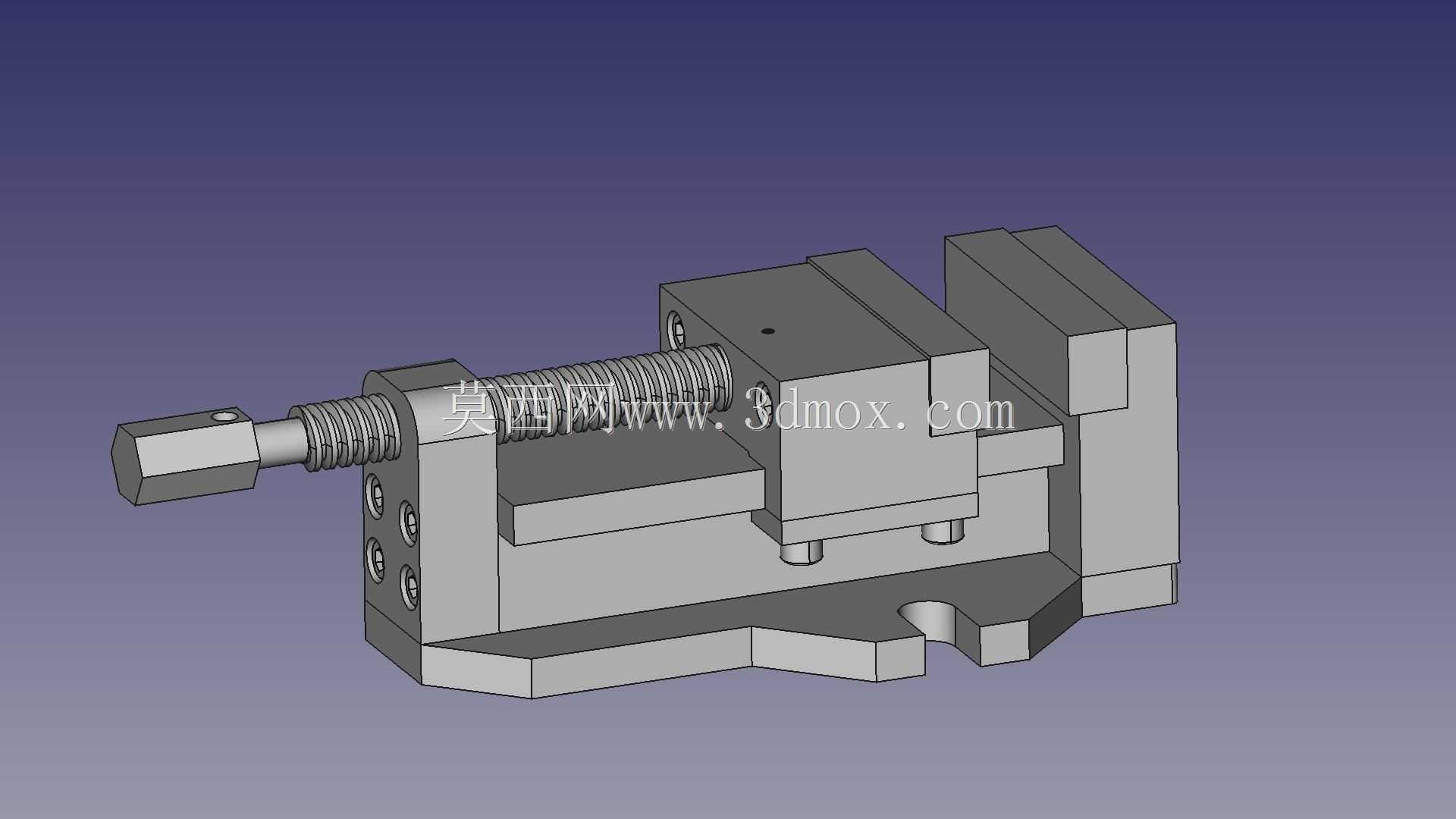

机用精密螺杆传动台虎钳结构设计

　　这款台虎钳的结构设计完全围绕机加工场景的实际夹持需求展开，整体采用分体式组装逻辑，所有单个零件的结构特征都围绕装配精度与夹持刚性做了针对性优化，没有多余的装饰性结构，完全服务于工装夹持的核心功能。从实际应用场景来看，这类台钳既可以适配钳工工作台的手工锉削、划线、小型零件装配作业，也可以通过底座的安装定位孔固定在铣床、钻床的工作台上，承担小型工件的机加工夹持任务，覆盖从手工修配到小型机加工的多类夹持需求。

　　从功能特性来看，核心夹持力通过梯形螺杆传动实现，螺杆端部设计了六角施力结构，既可以使用扳手施加更大的锁紧力矩，也能在轻载场景下直接手动旋动调整钳口开合距离，活动钳身与底座之间采用滑动导轨配合，导轨面做了限位结构设计，避免活动钳身在开合过程中出现偏摆，保证夹持时两个钳口的平行度，防止工件夹歪。钳口部分预留了可拆卸钳口板的安装位，实际使用中可以根据加工需求更换光面、齿面或者软质钳口，避免夹伤工件表面，也能在钳口磨损后快速更换，延长整体使用寿命。

　　设计思路上完全遵循模块化装配逻辑，固定钳身与底座为一体化结构，保证整体刚性，活动钳身、螺杆、锁紧螺母、限位销等零件都采用简单的几何特征构建，没有复杂的曲面结构，既降低了加工制造的难度，也方便后期的维护拆解，组装过程仅通过零件的简单配合与销钉定位即可完成，不需要复杂的专用工装。从安装边界来看，底座的轮廓尺寸适配常规小型工作台的安装空间，底部的两个定位销孔与安装沉孔的孔位间距符合通用工装的安装标准，不需要对现有工作台做额外改造即可直接固定，钳身的最大开合距离覆盖常规小型零件的夹持尺寸范围，整体高度控制在合理区间，安装后不会因为钳身过高导致加工时出现振颤，夹持工件时的受力点始终落在底座支撑范围内，避免出现倾覆风险。

　　在细节结构上，螺杆的尾部做了轴向限位设计，旋动过程中不会出现轴向窜动，保证钳口进给的线性度，活动钳身与导轨的配合间隙可以通过侧面的紧固螺钉微调，长期使用出现磨损后可以调整间隙恢复配合精度，整体结构没有易损的复杂零件，所有受力部件都采用等强度设计，在保证足够刚性的前提下控制整体重量，方便搬运与工位调整。
