直径85毫米汽车发动机活塞连杆组件结构

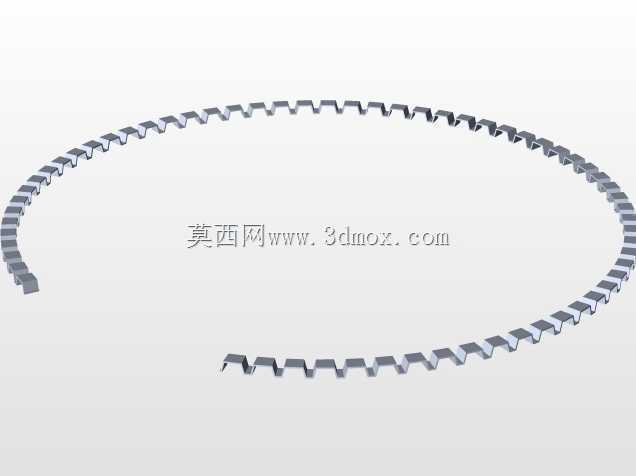

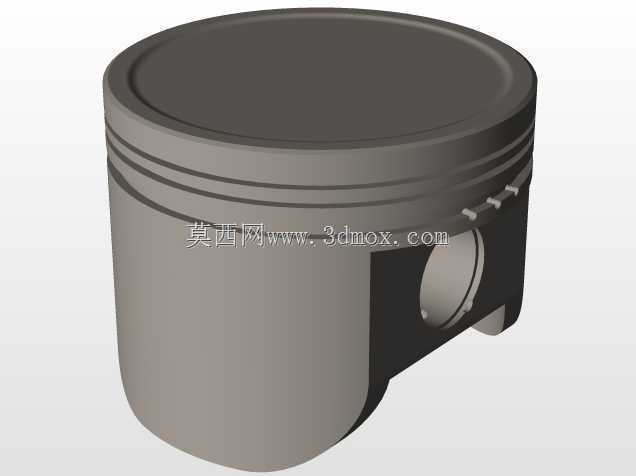

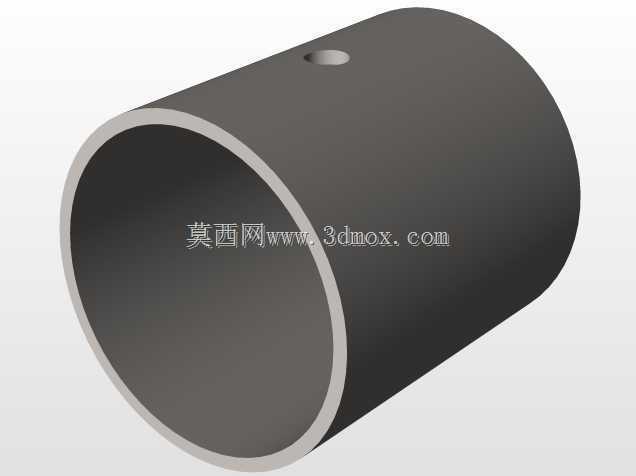

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，主要适配小排量自然吸气乘用车发动机，日常装机场景覆盖民用紧凑型家用车的动力单元，也可作为小型通用汽油机、非道路小型动力设备的动力核心部件参考。活塞头部直径设定为85毫米，这个尺寸是经过压缩比核算、缸径匹配后确定的，对应常见的1.5L-1.8L排量四缸汽油机缸体规格，安装时需要匹配对应缸径的气缸套，活塞环槽的宽度、深度都按照常规气环、油环的装配公差设计，头部的凹坑造型是为了匹配燃烧室形状，调整压缩比到合理区间，避免工作过程中出现爆震、气门碰撞活塞顶的故障。连杆部分采用了剖分式大头设计，大头孔对应曲轴连杆轴颈的安装尺寸，小头通过活塞销与活塞销座孔连接，建模时已经预留了活塞销的配合间隙，

　　连杆杆身采用工字形截面，这个结构是在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动质量，减少发动机高转速运转时的往复惯性力，降低曲轴的负载冲击。从设计逻辑上看，这套组件的建模优先保证了装配关系的准确性，活塞销座的加强筋位置、连杆大头的定位止口、螺栓安装孔的位置都完全按照实际装机的配合要求制作，活塞的裙部做了型线修正的结构示意，实际生产中裙部的椭圆度、桶型度是保证活塞在缸套内正常往复运动、避免冷敲热拉的关键，模型里还原了裙部的基本轮廓，可作为结构设计时的尺寸参考。安装边界方面，活塞在上止点时的顶部突出高度、连杆大头的回转半径都做了合理设定，不会和曲轴平衡块、缸体曲轴箱内壁发生运动干涉，

　　整套组件的运动行程匹配对应排量发动机的曲柄半径，可直接用于发动机原理演示、装配实训的三维场景搭建，也能作为新入门结构设计人员熟悉曲柄连杆机构结构的参考样件，建模过程中对活塞环的安装槽、连杆的油道孔都做了细节还原，能直观看到润滑油从连杆大头油道输送到小头活塞销位置的润滑路径，符合实际发动机的润滑系统设计逻辑。
