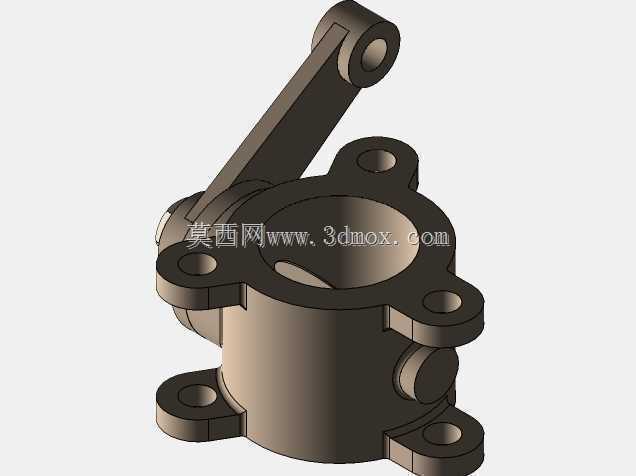

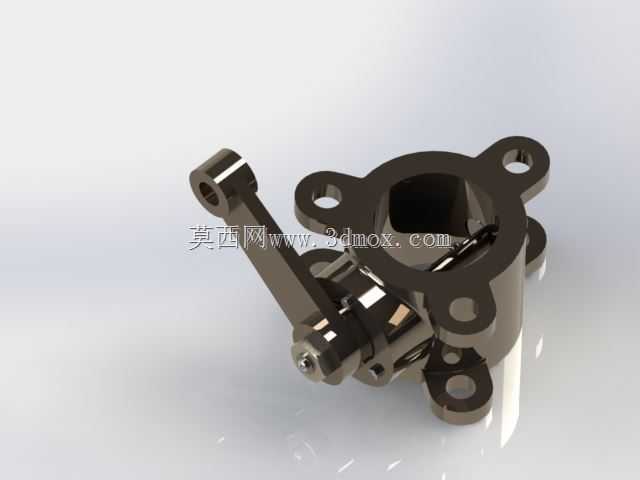

带手动操作杠杆的法兰式蝶阀结构

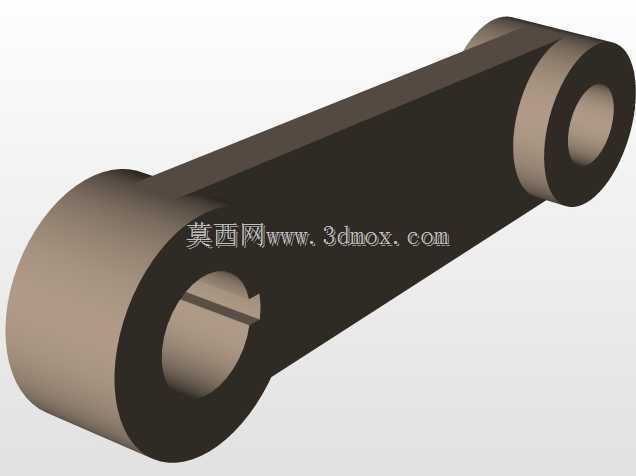

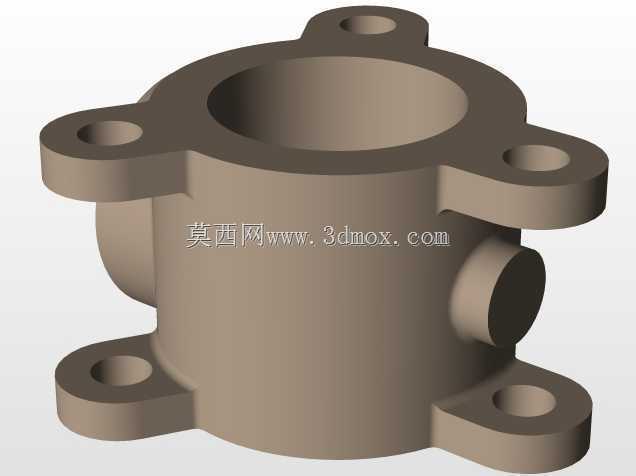

　　这款蝶阀的结构设计围绕中低压管路的截断与流量调节需求展开，在给排水、暖通循环、轻工流体输送、普通化工支路等场景中应用广泛，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，能有效压缩管路排布的整体尺寸，适合空间紧凑的管廊、设备集成管路布局。从结构上看，它采用法兰式连接端，三个均布的安装孔对应小通径管路的法兰对接标准，安装时无需额外加工焊接端，直接通过螺栓与配对法兰锁紧即可，密封面的贴合度可通过螺栓预紧力均匀调整，适配常规1.0MPa到1.6MPa级别的管路压力工况。操作端采用外置杠杆式手柄，手柄的力臂长度经过匹配计算，操作人员无需借助额外加力杆，仅靠手部力量即可完成阀板的90度回转动作，实现全开、全关的快速切换，

　　手柄上可配套加装定位卡位结构，能够将阀板锁定在0到90度之间的任意开度，满足不同工况下的流量调节需求，避免管路内流体压力波动导致阀板自行移位。阀板采用偏心式密封结构设计，相比中线蝶阀，它在开启瞬间阀板与密封座的接触分离更干脆，能减少密封面的长期摩擦损耗，延长密封件的使用寿命，阀杆与阀体之间设置有耐磨轴套，既可以降低回转操作的阻力，也能避免阀杆与阀体直接接触产生的磨损，长期使用后仅需更换轴套和密封件即可完成维护，无需整体更换阀体。整体结构的安装边界清晰，法兰端面的垂直度、阀杆的同轴度都在建模阶段做了公差匹配，预留的螺栓安装空间足够普通扳手操作，不会出现螺栓锁紧时工具与阀体结构干涉的问题。阀体的流道采用直通式结构，

　　阀板全开时流道内的阻流截面小，流体通过时的压力损失远低于同通径的截止阀，适合输送含少量细小颗粒的流体介质，不容易出现积料卡滞的问题。建模过程中对各个运动部件的配合间隙做了还原，包括手柄与阀杆的连接销、阀板与阀杆的固定结构、阀体两端的密封压盖，都按照实际加工装配的逻辑做了拆分，能够直接用于结构演示、装配模拟以及后续的工程出图参考，也可以作为同类阀门改型设计的基础结构框架，调整通径、压力等级或者驱动方式时，仅需对应修改法兰尺寸、阀板厚度和驱动连接端即可，无需重新搭建整体结构逻辑。
