V10引擎配套高精度曲轴结构设计

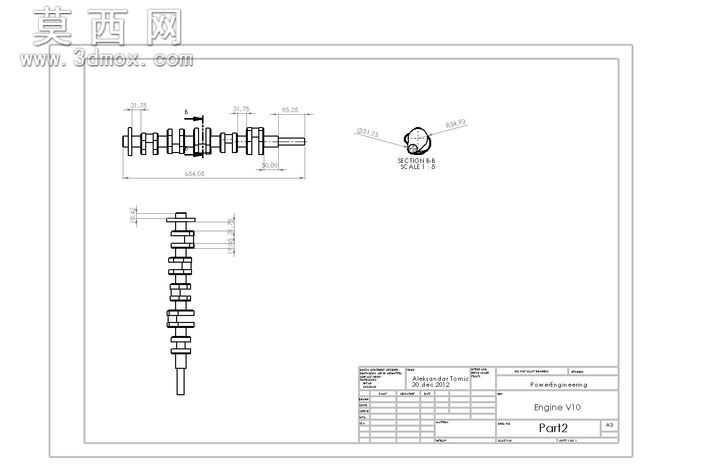

本作品为V10引擎配套的曲轴三维结构设计，建模阶段依托参数化三维设计软件完成全尺寸构建，首先依据V型十缸发动机的点火顺序、冲程相位差确定各曲柄销的偏转角度，严格匹配V10引擎的缸心距、活塞行程参数，从主轴颈的基准定位开始，逐段绘制曲柄臂、曲柄销、前端法兰、后端油封轴颈的特征轮廓，对曲轴上的润滑油道通孔、平衡块减重槽、法兰连接螺栓孔等细节特征做了全参数化还原，所有圆角过渡、卸荷槽结构均参考内燃机曲轴设计规范设置，避免应力集中缺陷。材质渲染阶段采用金属合金钢材质球，调整金属度、粗糙度参数还原锻钢曲轴的金属质感，对主轴颈、曲柄销的工作面做了高光抛光效果处理，平衡块非加工面保留锻件哑光质感，通过环境光遮蔽效果强化各轴段的层级结构，渲染视角选取45度斜向视角，完整呈现曲轴的多曲柄排布形态与整体轴向结构。结构设计上充分考虑V10引擎的动平衡需求，各曲柄臂搭配的平衡块按照往复惯性力、旋转惯性力的抵消计算结果设置配重轮廓，前端法兰预留皮带轮、正时齿轮的安装定位孔，后端设置飞轮连接法兰与油封配合轴颈，各主轴颈的直径、长度参数匹配发动机缸体主轴承座的安装尺寸，曲柄销的直径与连杆大头轴承尺寸适配，润滑油道采用斜向通孔设计，连通主轴颈与曲柄销工作面，保证运转过程中压力润滑油可直达摩擦副表面。设计思路围绕高性能V10引擎的高转速运转需求展开，在保证曲轴整体结构强度的前提下，对平衡块做了合理的减重优化，降低曲轴旋转的往复惯量，所有轴段的过渡圆角均按照高负荷内燃机的设计要求设置，避免应力集中导致的曲轴断裂风险，整体模型可直接用于发动机结构教学、运动仿真演示、零部件装配干涉检查等场景。
