家用壁挂式排气通风抽风机结构设计

　　这款家用抽风机的结构设计，首先围绕民用厨卫、小型密闭空间的通风换气需求展开，日常使用场景覆盖住宅卫生间异味排出、厨房烹饪余烟散排、小型储物间潮湿空气置换等民用通风场景，核心作用是通过定向气流组织，实现室内外空气的强制对流，降低局部空间的异味、潮气与污浊空气浓度，改善小空间人居环境的空气品质。从功能特性来看，整机采用轴流风道结构，叶轮与驱动电机同轴布置，能在有限安装厚度内实现足够的通风量，进风侧设置的导流曲面可以减少气流进入叶轮时的紊流损失，降低运行过程中的气动噪音，适配家用场景对低噪音的使用要求；出风侧配置的可开合止回挡板，在设备停机时能够依靠自重闭合，阻断室外侧的蚊虫、倒灌风以及异味反向进入室内，

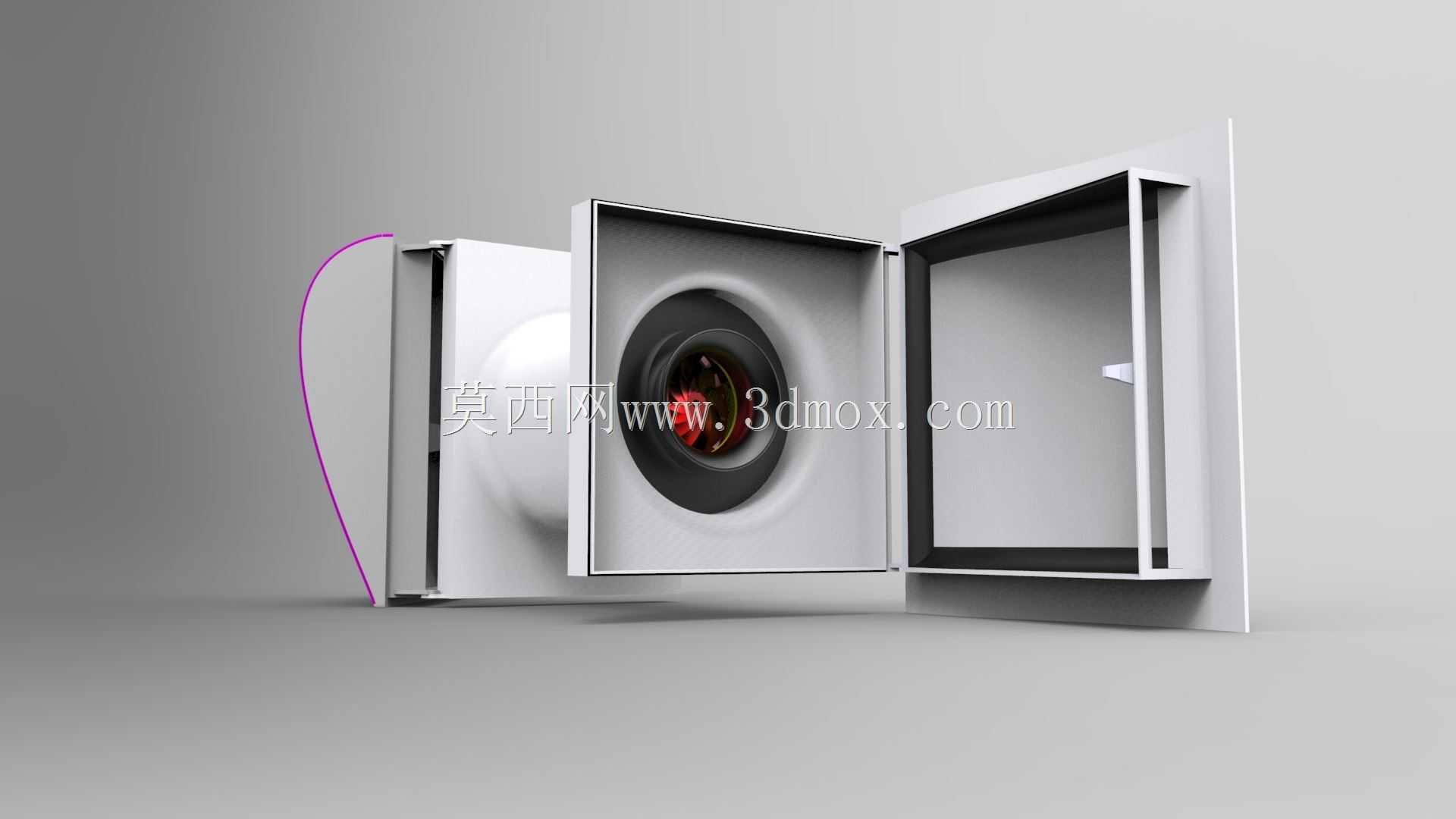

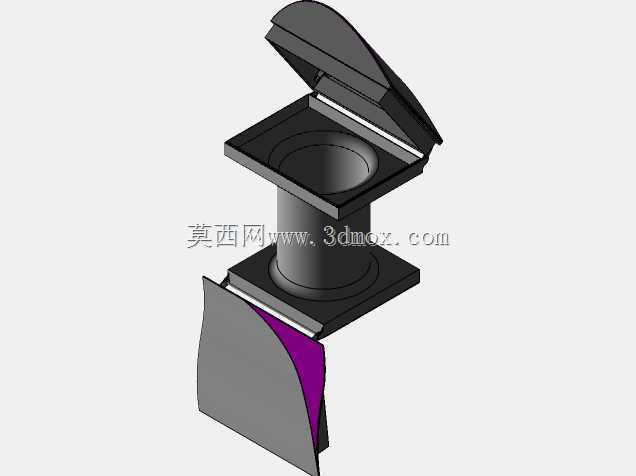

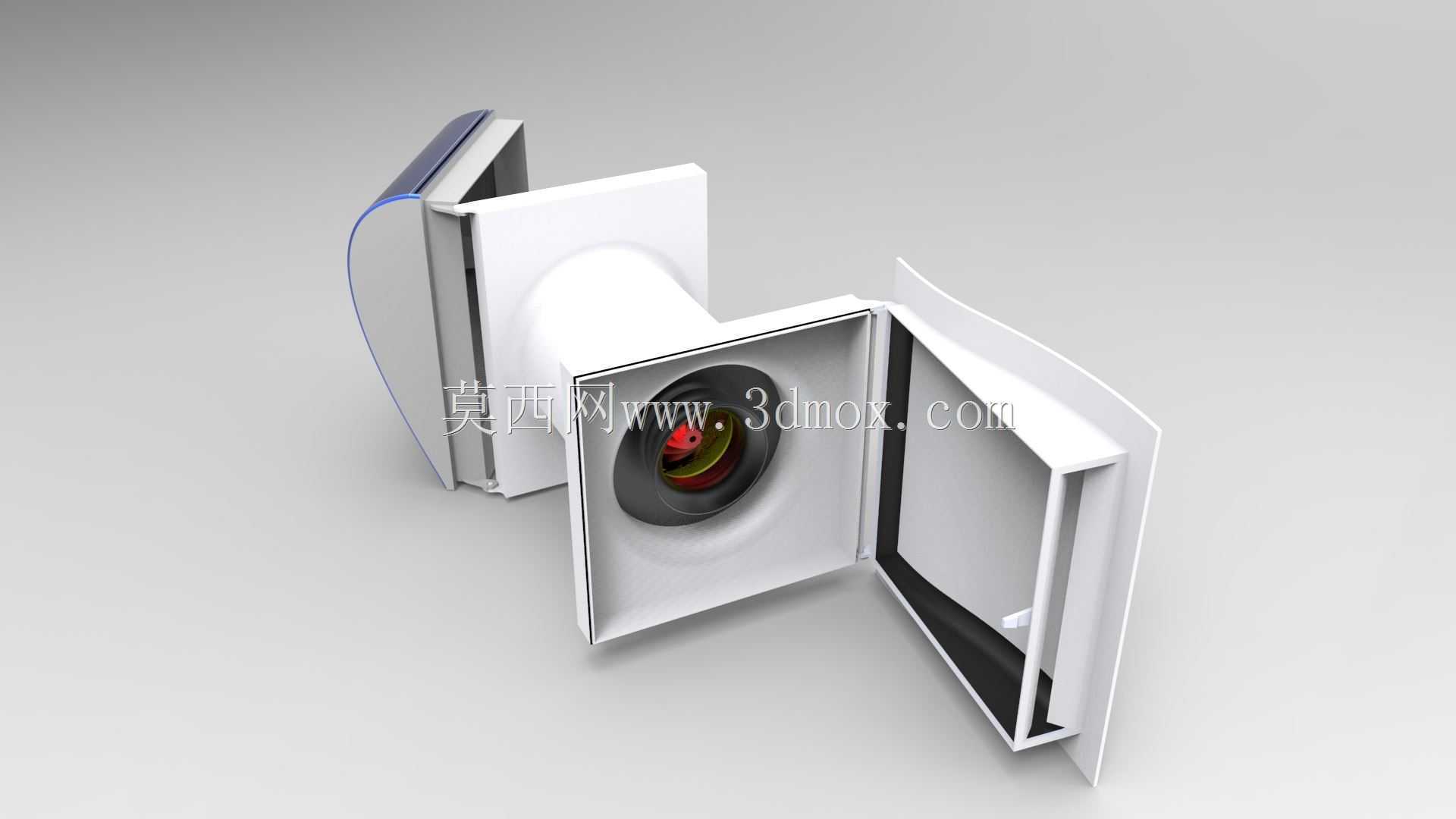

　　挡板与边框的贴合处做了窄边密封结构，减少非工作状态下的缝隙漏风问题。设计过程中优先考虑了民用建筑的安装适配性，整体外形采用方正薄型结构，适配常规住宅墙面预留的标准排气孔洞尺寸，安装边界控制在普通墙面开孔的常规尺寸范围内，整机嵌入墙体后的外露厚度较薄，不会过多占用室内空间，外框的直角过渡设计能够与墙面装饰面形成较好的贴合效果，减少安装后的缝隙打胶工作量。结构拆分上，整机分为预埋固定框架、风机主机模块、出风止回组件、装饰面罩四个可独立拆分的单元，固定框架在墙面施工阶段即可提前预埋固定，后续主机模块可直接卡接在框架内，方便后期维护时直接拆卸主机进行叶轮清洁或者电机检修，无需破坏墙面装饰层。叶轮部分采用多叶片前倾式设计，

　　在较低转速下即可实现足够的风压，能够克服普通民用住宅排气道的沿程阻力，保证排风效率；电机安装位设置了减震缓冲结构，减少电机运行时的振动传递到墙面，降低结构传声带来的噪音问题。进风面罩的格栅采用大倾角导风条设计，在保证进风面积的同时，能够遮挡内部叶轮结构，兼顾外观整体性与使用安全性，避免日常使用时异物误入风机内部。
