便携式桌面摇头小风扇结构设计

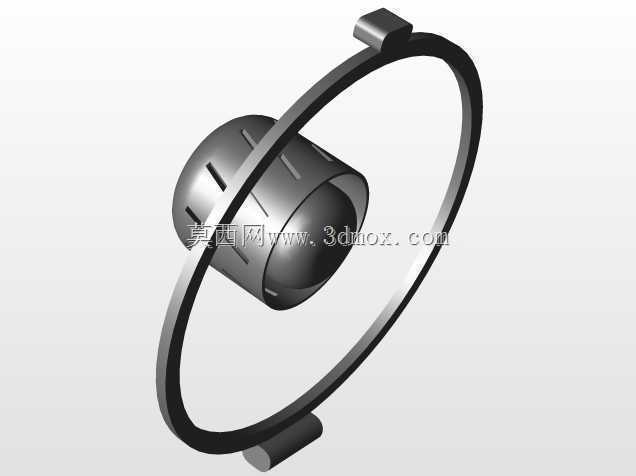

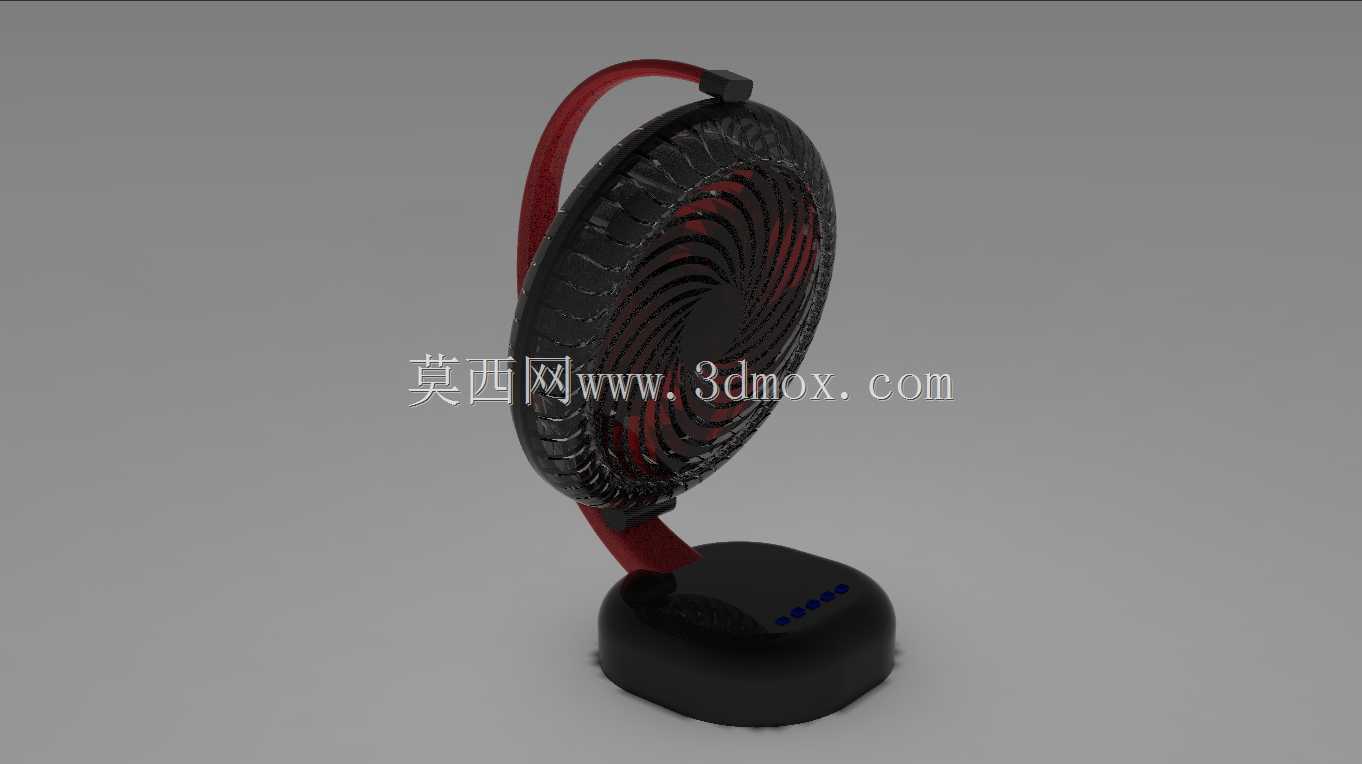

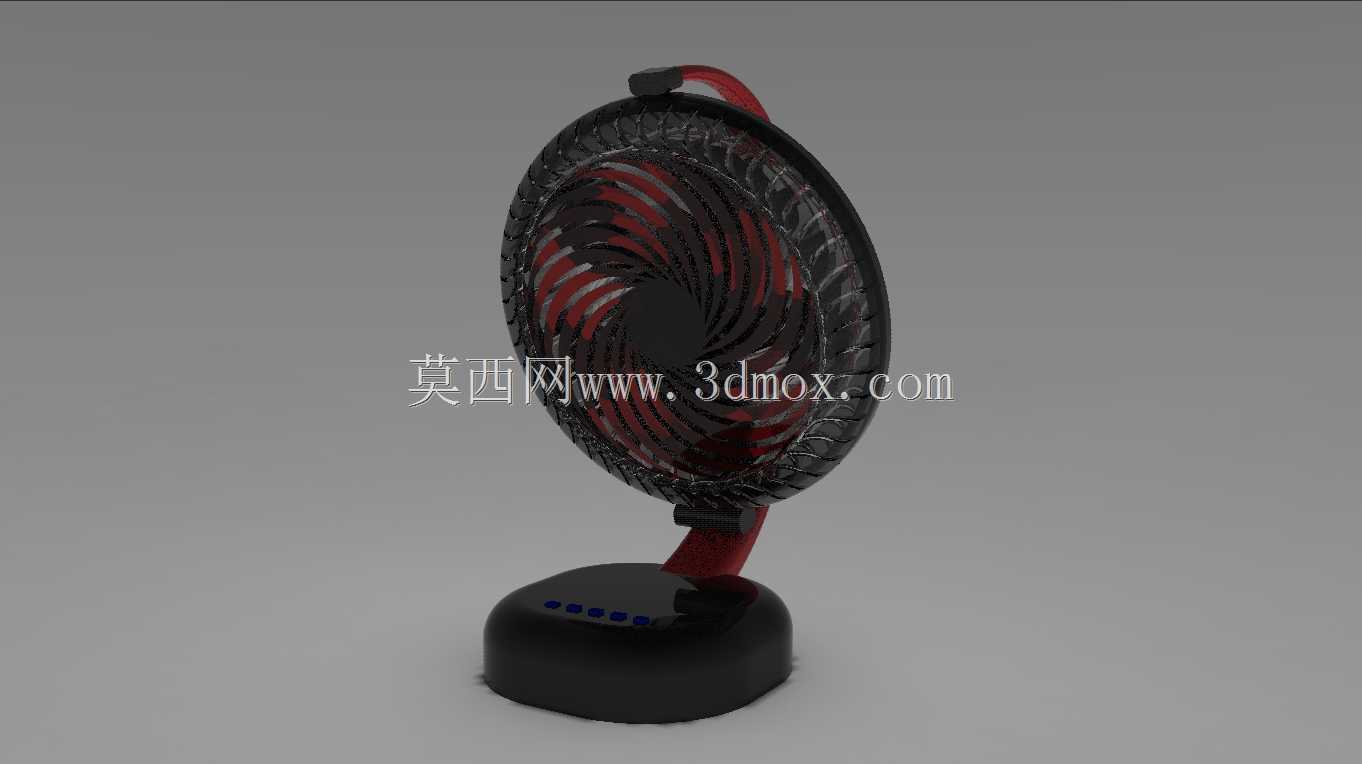

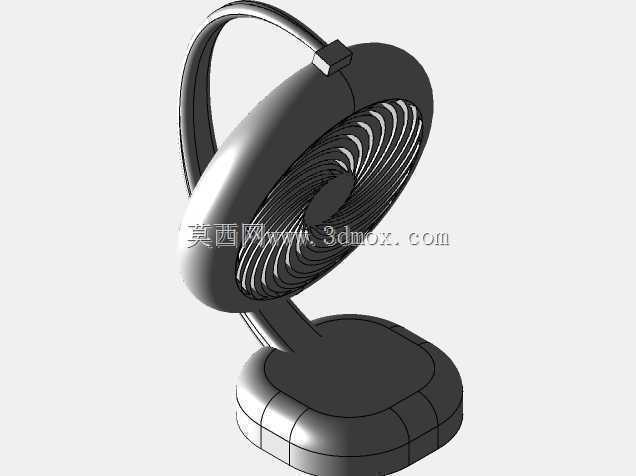

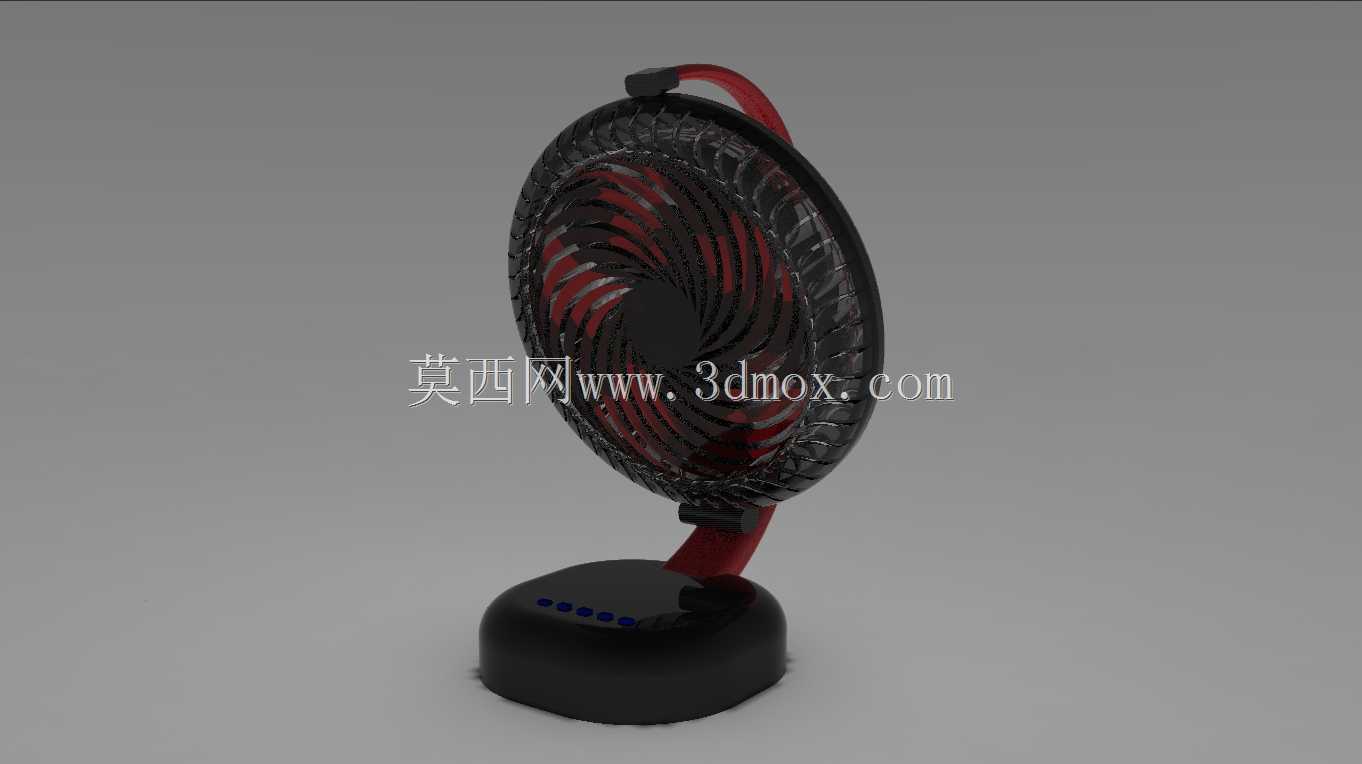

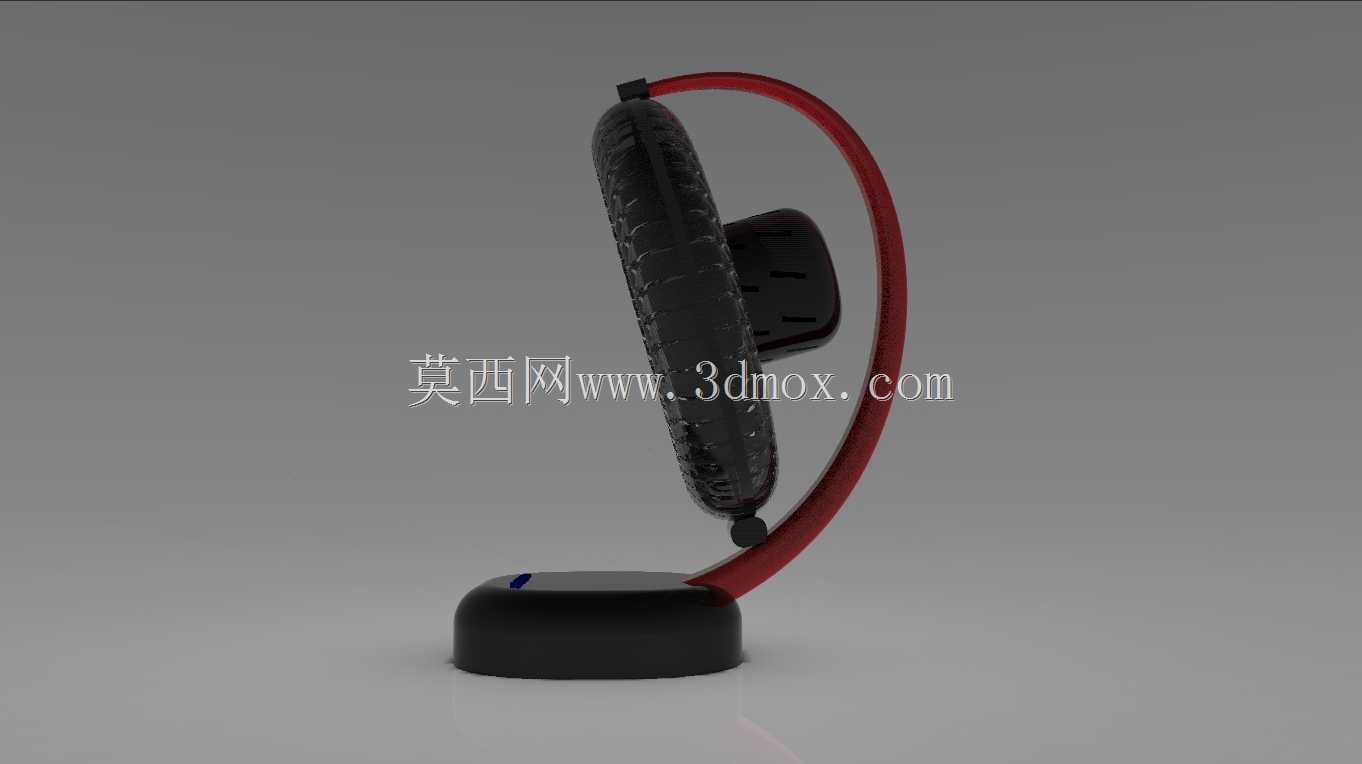

　　这款桌面小型风扇的结构设计，核心围绕近距离桌面送风场景做适配，日常可放置在办公工位、宿舍书桌、小型操作台等区域，为单人提供定向柔和送风，弥补大型落地扇覆盖范围过宽、近距离送风体感过硬的问题。整机采用分体式结构布局，底部为配重底座，内置控制电路板与供电模块，底座上表面设置触控式操作按键，可实现风速档位切换、摇头功能启闭、电源通断控制，底座底部预留防滑胶垫安装位，放置在光滑桌面时可避免运行震动产生位移，同时降低整机运行的共振噪音。底座与扇头之间采用可弯折的万向连接支架，支架内部过线同时兼顾角度调节阻尼，用户可根据自身坐姿与送风需求，手动调整扇头的俯仰角度，调整范围覆盖水平向上30度至向下15度，配合内置的水平摇头机构，

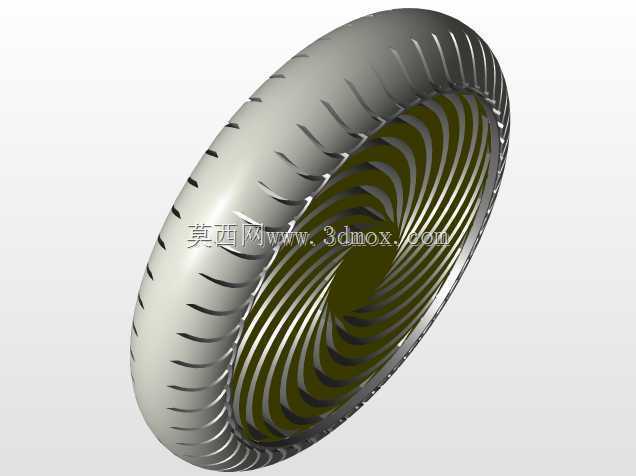

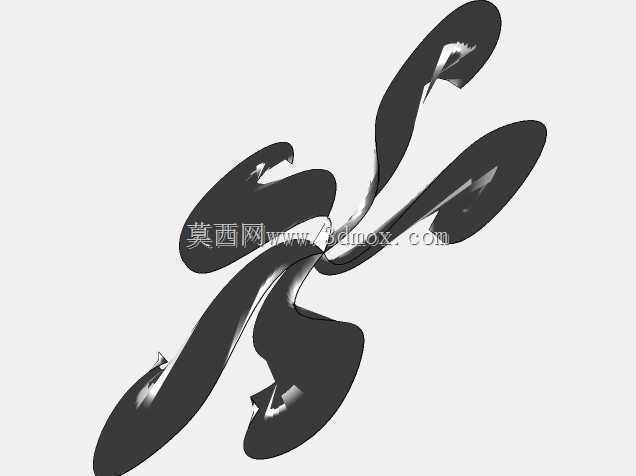

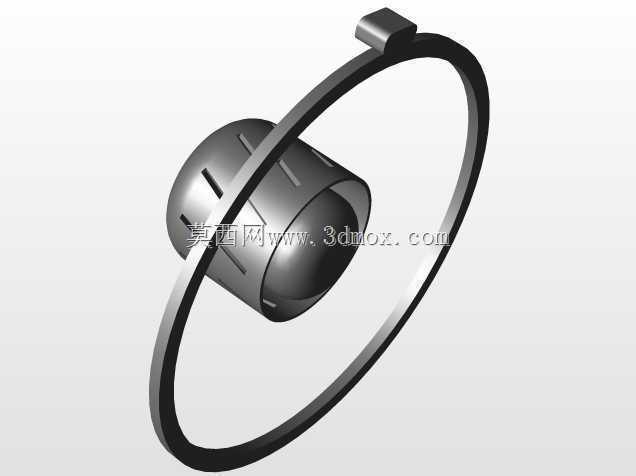

　　可实现左右70度范围内的自动往复送风，覆盖单人桌面的常规活动区域，无需频繁手动调整整机位置。扇头部分采用圆形外框结构，外框内侧设置多道放射状导流筋，配合扇叶的曲面设计，可将气流打散为柔和的层流状态，避免直吹人体产生的生硬体感，扇叶外覆细密防护网罩，网罩间隙控制在8mm以内，可避免手指误触运转中的扇叶，满足小家电安全防护要求。扇头顶部集成隐藏式提手，提手与扇头外框采用一体化注塑成型，无需额外加装金属提手，既降低装配复杂度，也方便用户在不同桌面间挪动设备。整机外形尺寸控制在180mm160mm280mm范围内，底座直径120mm，占用桌面面积不足半张A4纸，不会挤占键盘、鼠标、文件等桌面物品的放置空间，供电接口设置在底座后侧，

　　可适配常规USB供电端口，连接电脑、充电宝、充电头均可正常运行，适配多场景供电条件。建模过程中对各部件的装配间隙做了预留，扇叶与网罩的单边间隙控制在3mm，避免扇叶高速运转时与网罩产生擦碰，连接支架的阻尼结构采用过盈配合的硅胶阻尼圈，可保证角度调整后无松垮下垂问题，摇头机构采用小型曲柄连杆结构，由底座内的微型减速电机驱动，运转转速控制在每分钟5转，摆动过程平缓无卡顿，不会产生额外的机械噪音。
