工业离心式径向通风机结构设计

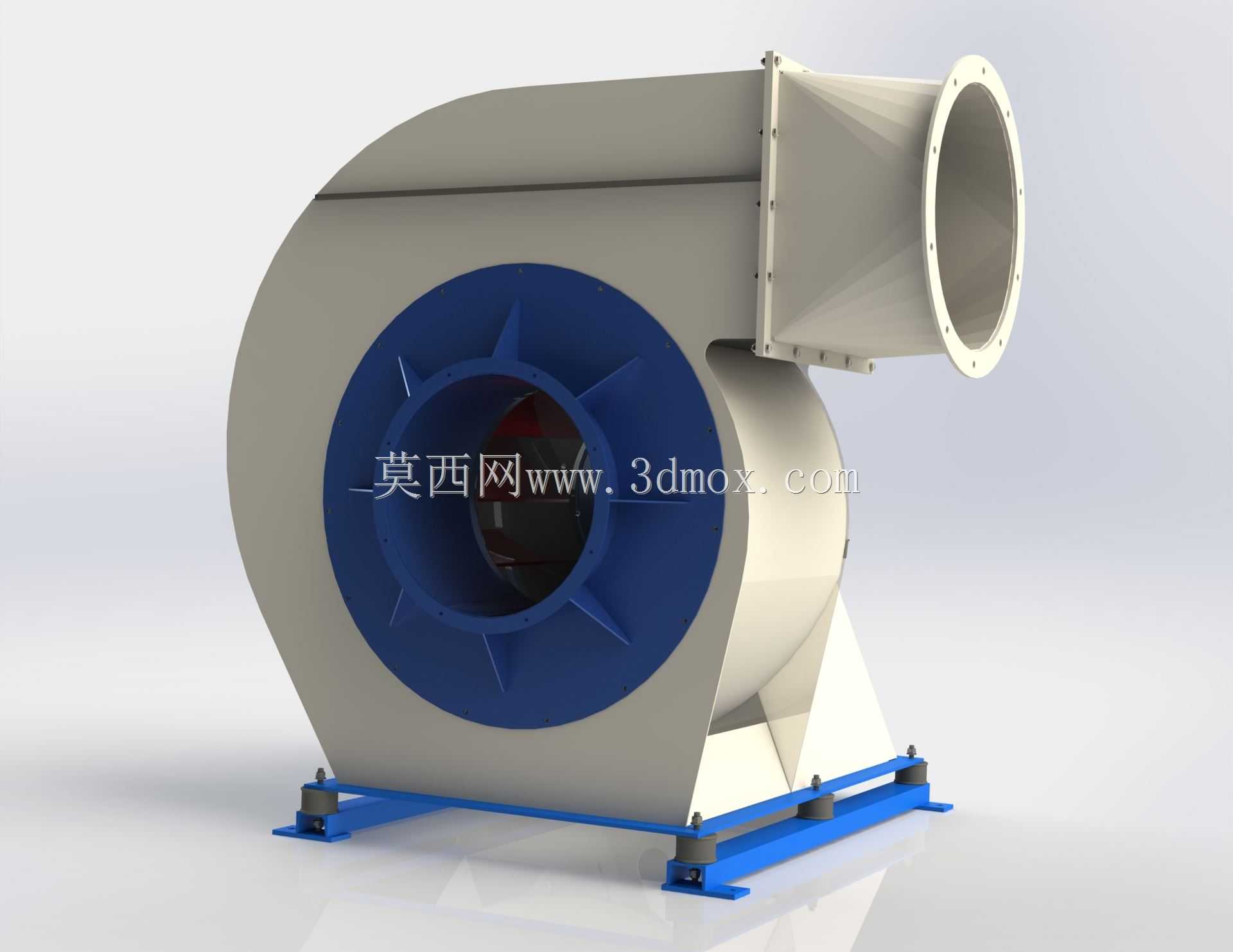

　　这款径向通风设备的结构设计，核心围绕工业场景下的风压输出需求展开，蜗壳型流道的型线经过多轮迭代校核，能保证气流在叶轮做功后沿径向导出时的流场均匀性，避免局部涡流带来的能量损耗与运行振动问题。从实际应用场景来看，这类设备常配套在车间除尘系统、工业设备散热回路、生产工艺送风管线中，既可以作为独立的通风动力单元，也能嵌入成套环保、暖通设备中作为核心风源部件，适配不同管路的风压、风量匹配需求。叶轮部分采用后向叶片搭配加强筋的结构形式，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，能降低高速旋转时的应力集中，同时兼顾动平衡调校的便利性，减少运行过程中的异常抖动。出风口采用方转圆的过渡段设计，法兰端面预留了标准螺栓连接孔位，

　　可直接对接圆形通风管道，过渡段的扩张角度控制在合理区间，避免气流突然扩容带来的压损骤增。设备底座采用型钢焊接框架搭配减震垫的安装结构，底座的安装孔位按照通用风机安装尺寸规范排布，可适配混凝土基础、钢架平台等不同安装场景，减震垫的选型匹配设备运行重量，能有效阻隔叶轮旋转带来的振动传递到安装基础，降低运行噪音。设计过程中优先考虑了部件的加工工艺性，蜗壳板材的拆分符合钣金折弯、焊接的加工要求，叶轮的叶片曲面可通过常规冲压工艺成型，无需特殊定制刀具，能有效降低生产制造成本。进风口位置的集流器采用圆弧收口结构，能引导气流平顺进入叶轮腔室，减少进气扰动带来的效率损失，集流器与叶轮进口的配合间隙控制在合理范围，既避免运转过程中的碰擦风险，

　　也减少间隙漏气带来的风量损失。整机的外形尺寸经过紧凑化优化，在保证流道截面积满足风量要求的前提下，尽可能缩小设备的横向与纵向占用空间，适配厂房内狭小的安装位置，侧面的检修位置预留了足够的操作空间，方便后期对叶轮、轴承部件进行维护保养。
