精密补偿型径向偏移传动联轴器结构

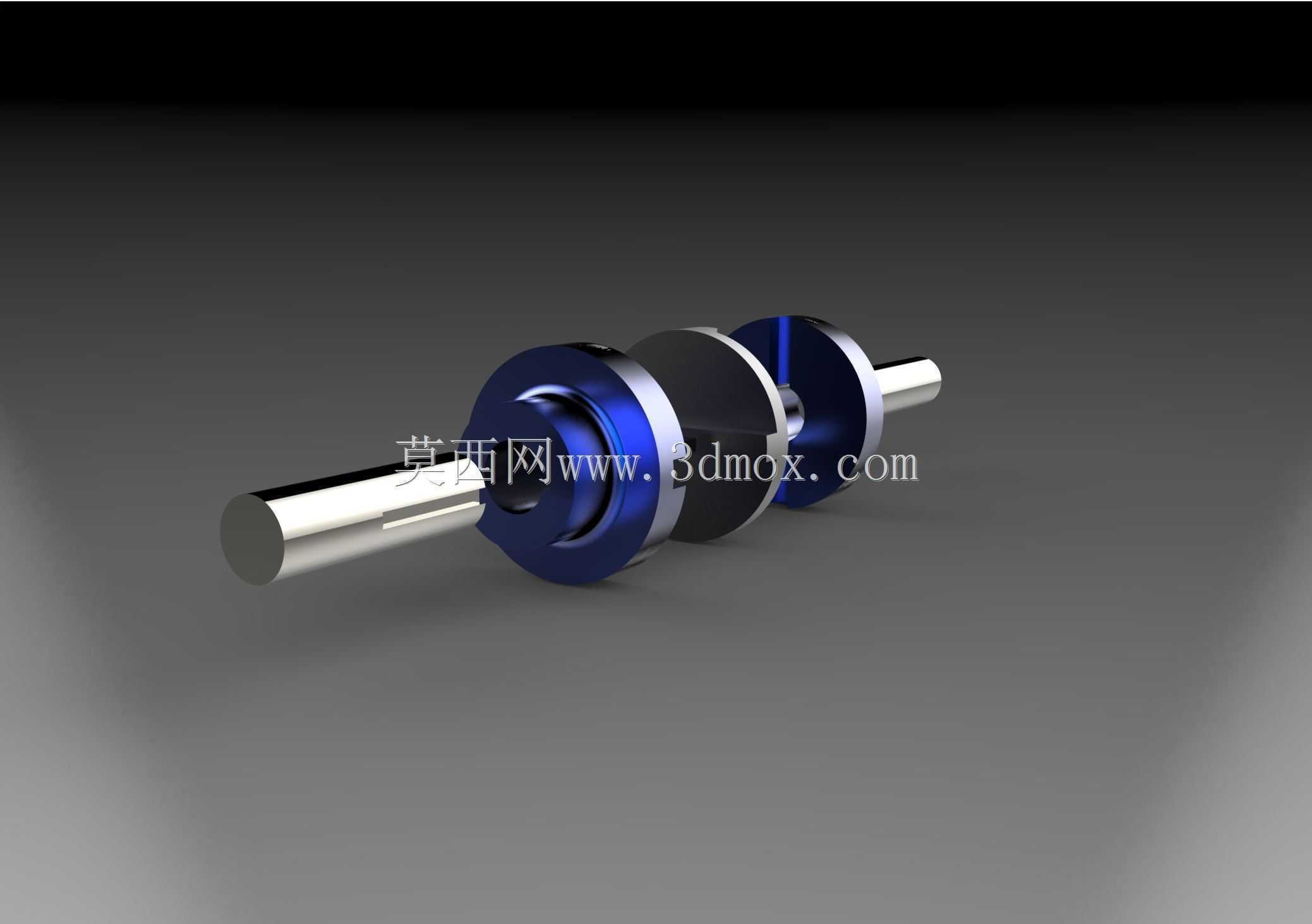

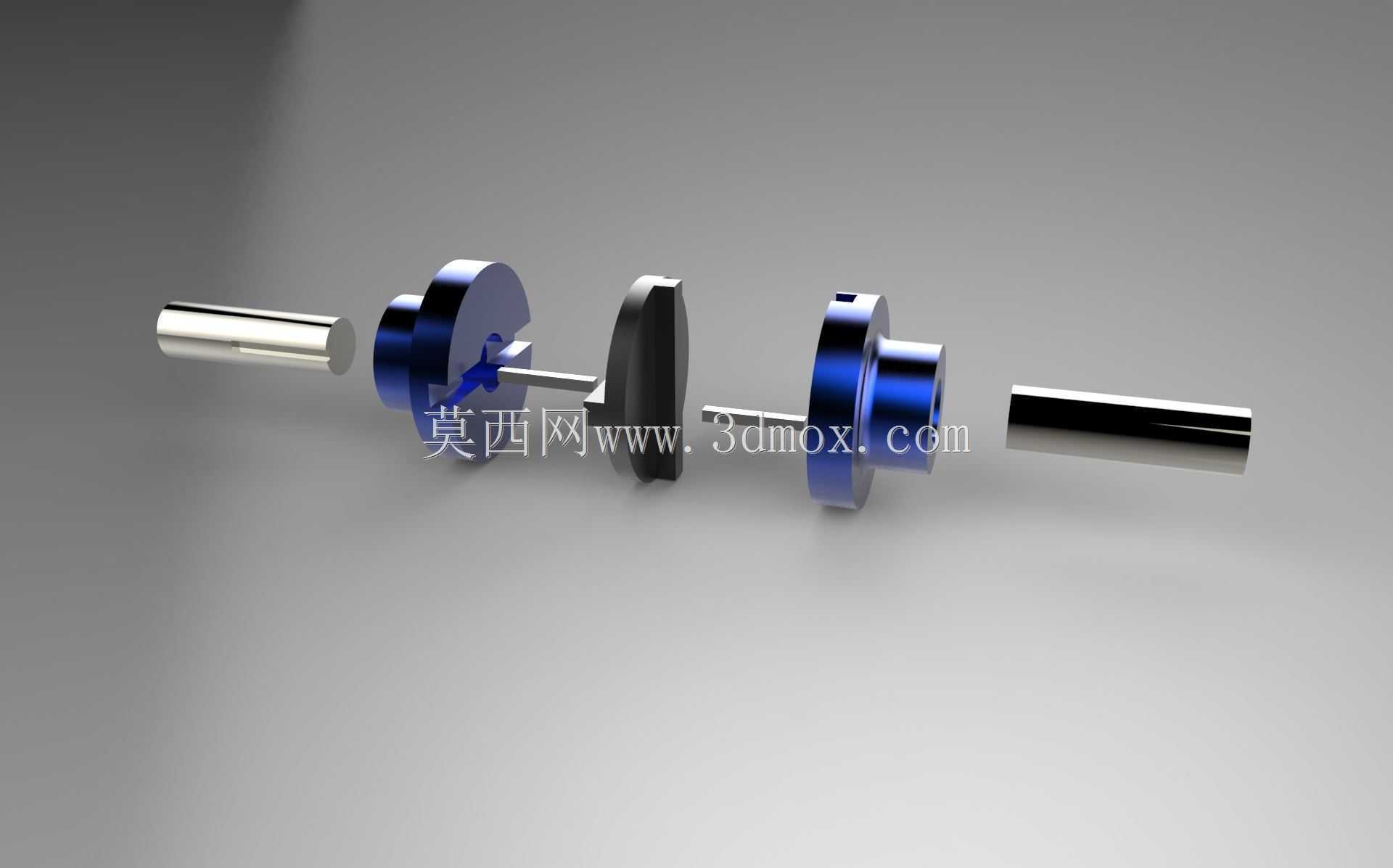

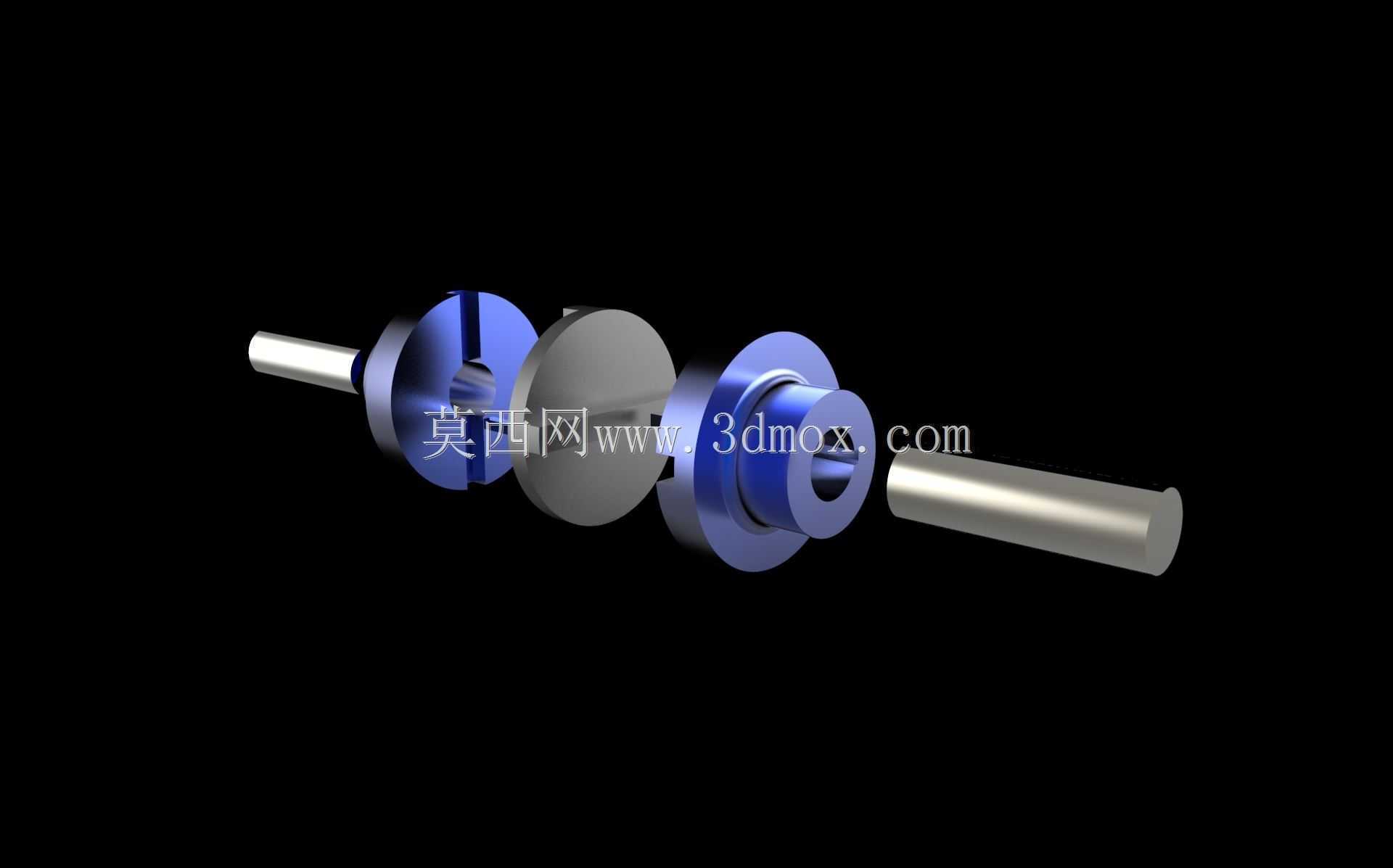

　　这类挠性传动结构常被用在存在安装对中偏差的动力传输场景中，不管是轻工输送线的驱动端连接，还是中小型试验台的电机与负载轴对接，都能看到它的应用身影。区别于刚性联轴器完全无补偿能力的特性，该结构可在两轴存在一定径向偏移、角向偏斜的工况下稳定传递扭矩，不会因为安装时的同轴度误差导致轴端承受额外的交变弯曲应力，能有效延长支撑轴承的使用寿命，降低传动系统的振动与异响概率。从结构设计逻辑来看，中间的浮动传力块是实现偏移补偿的核心，两侧的盘状毂体分别与主动轴、从动轴通过轴孔配合锁紧，浮动块与两侧毂体的接触面采用光滑圆弧贴合设计，传动过程中接触面可产生微小的相对滑动，以此抵消两轴之间的位置偏差，不需要额外添加润滑结构就能维持长期稳定的传力效果，

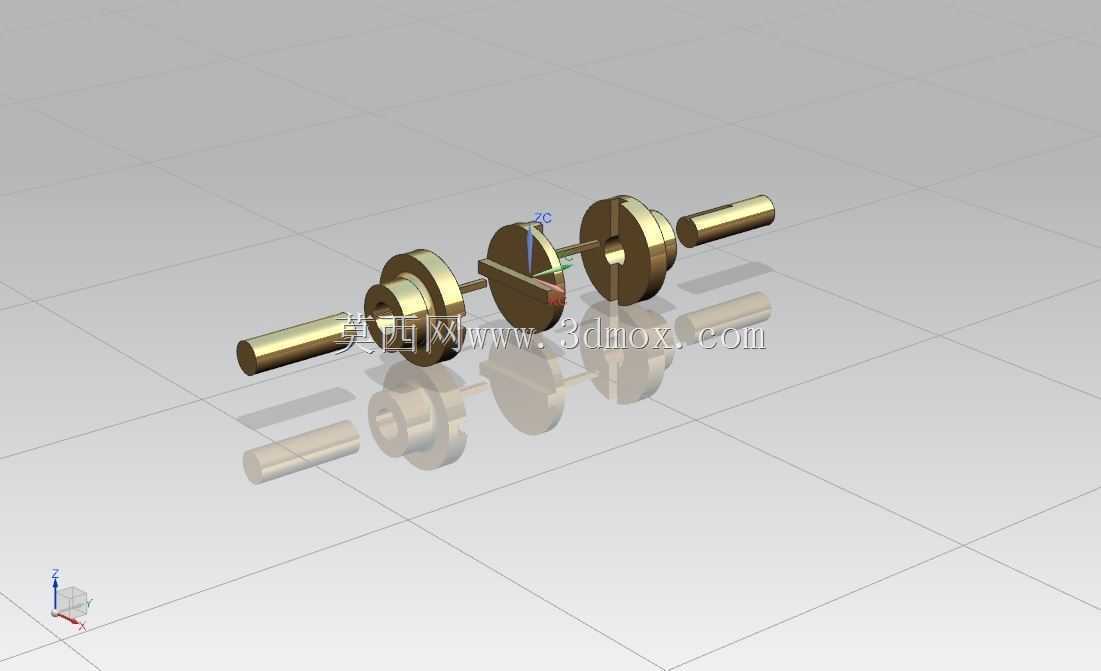

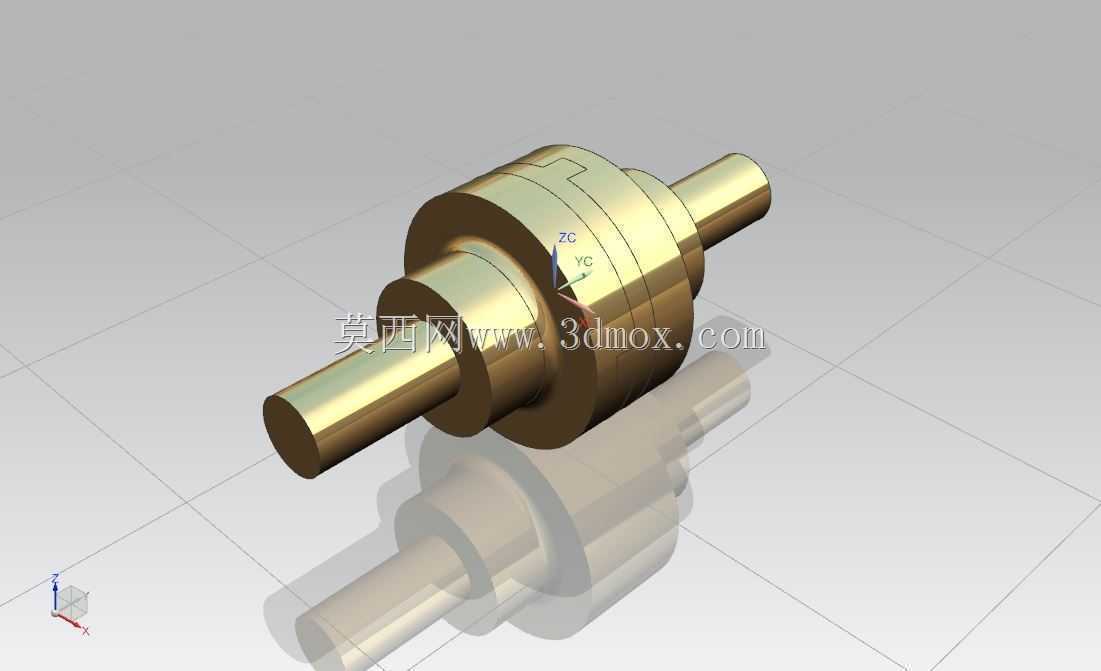

　　日常维护成本极低。在安装边界的考量上，该结构的轴向尺寸紧凑，不需要在轴端预留过长的安装空间，轴孔可根据实际适配的轴径做公差匹配，锁紧方式可选用顶丝紧固或者键连接，适配不同扭矩等级的传动需求。设计建模时需要重点关注两侧毂体与中间浮动块的配合间隙，间隙过大会导致传动回程误差增大，影响传动精度，间隙过小则会丧失偏移补偿能力，甚至在运行过程中出现卡滞问题；同时要校核盘状毂体的壁厚强度，确保在额定扭矩传递过程中不会出现形变断裂。实际选型应用时，需要结合传动系统的额定转速、最大传递扭矩、两轴的最大允许偏移量来匹配对应规格，不能仅凭轴径直接选型，尤其是在正反转频繁切换的传动场景中，还要额外考虑接触面的耐磨性能，必要时可对浮动块的接触面做硬化处理，提升长期运行的可靠性。该结构没有复杂的异形曲面，建模过程中通过回转、拉伸切除等基础特征就能完成全结构搭建，各配合面的公差标注可直接对接生产加工环节，不需要做额外的结构简化。
