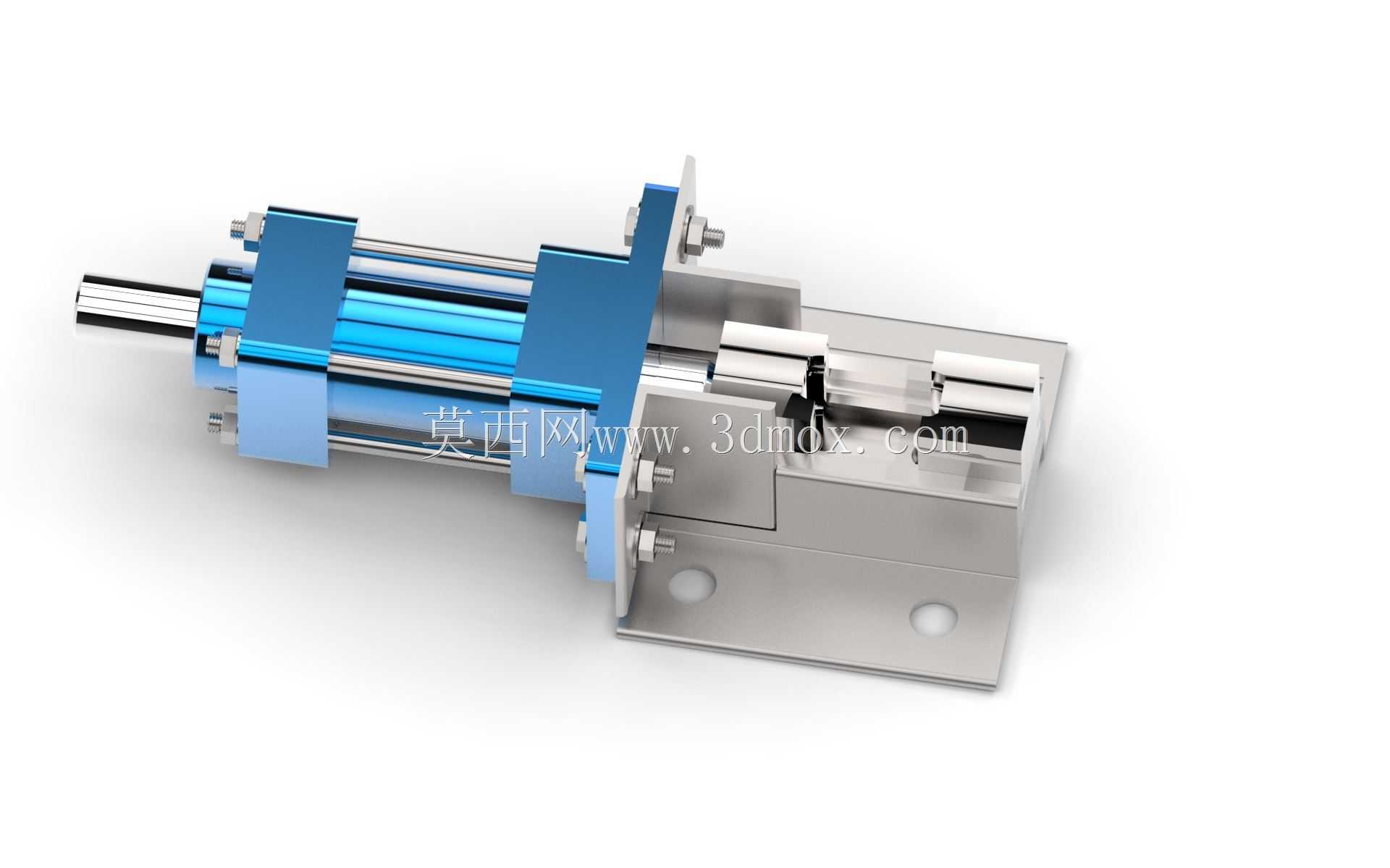

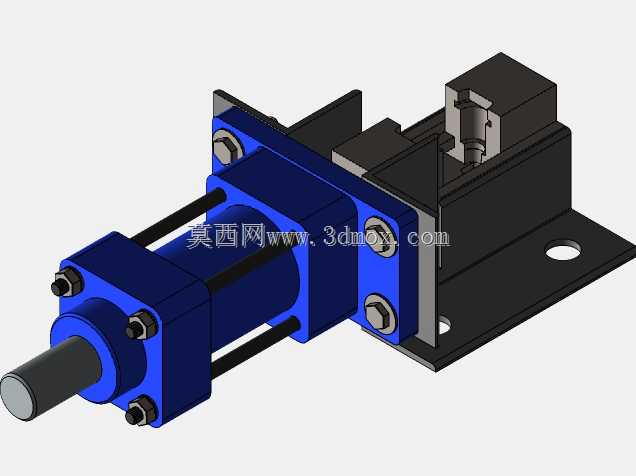

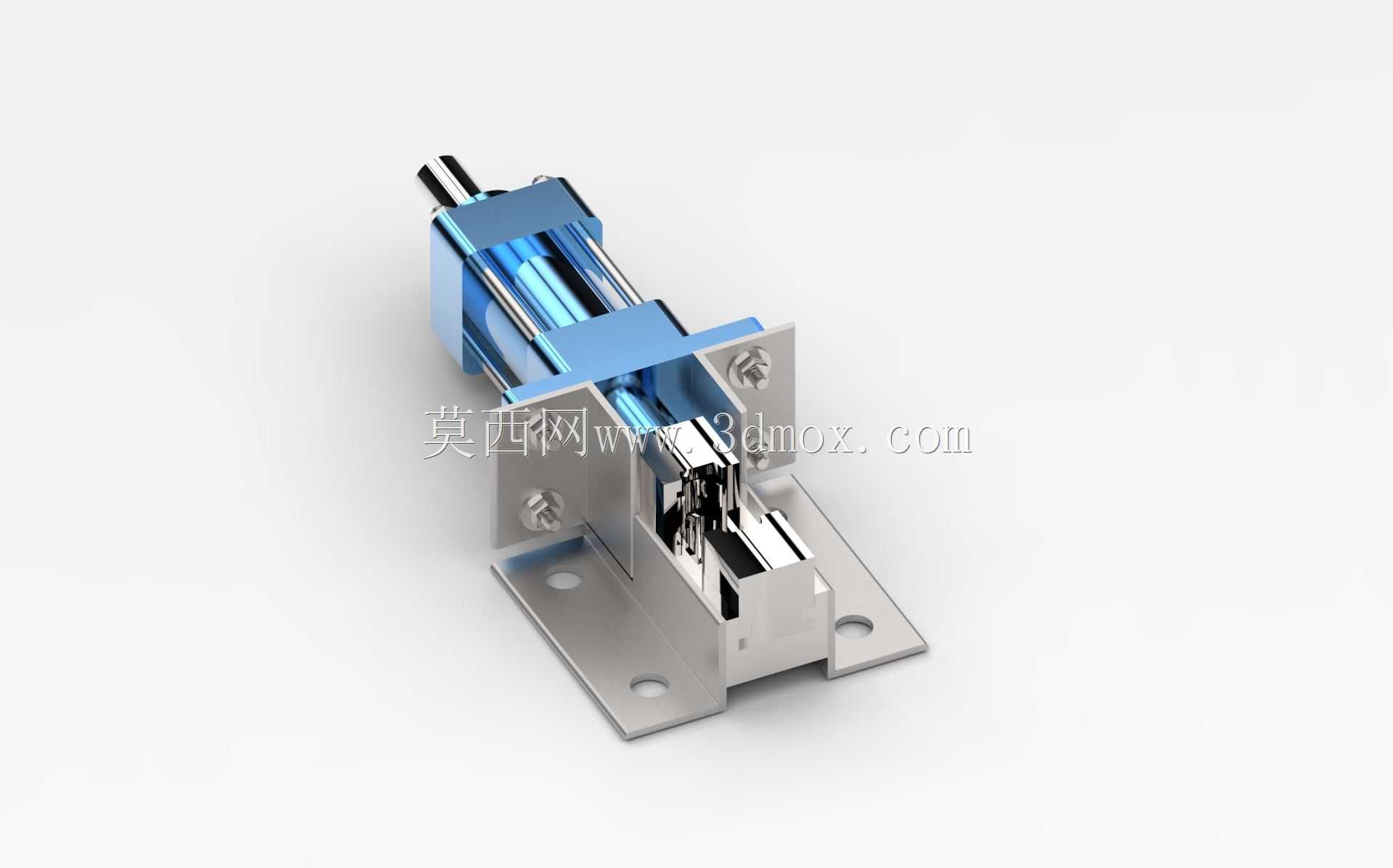

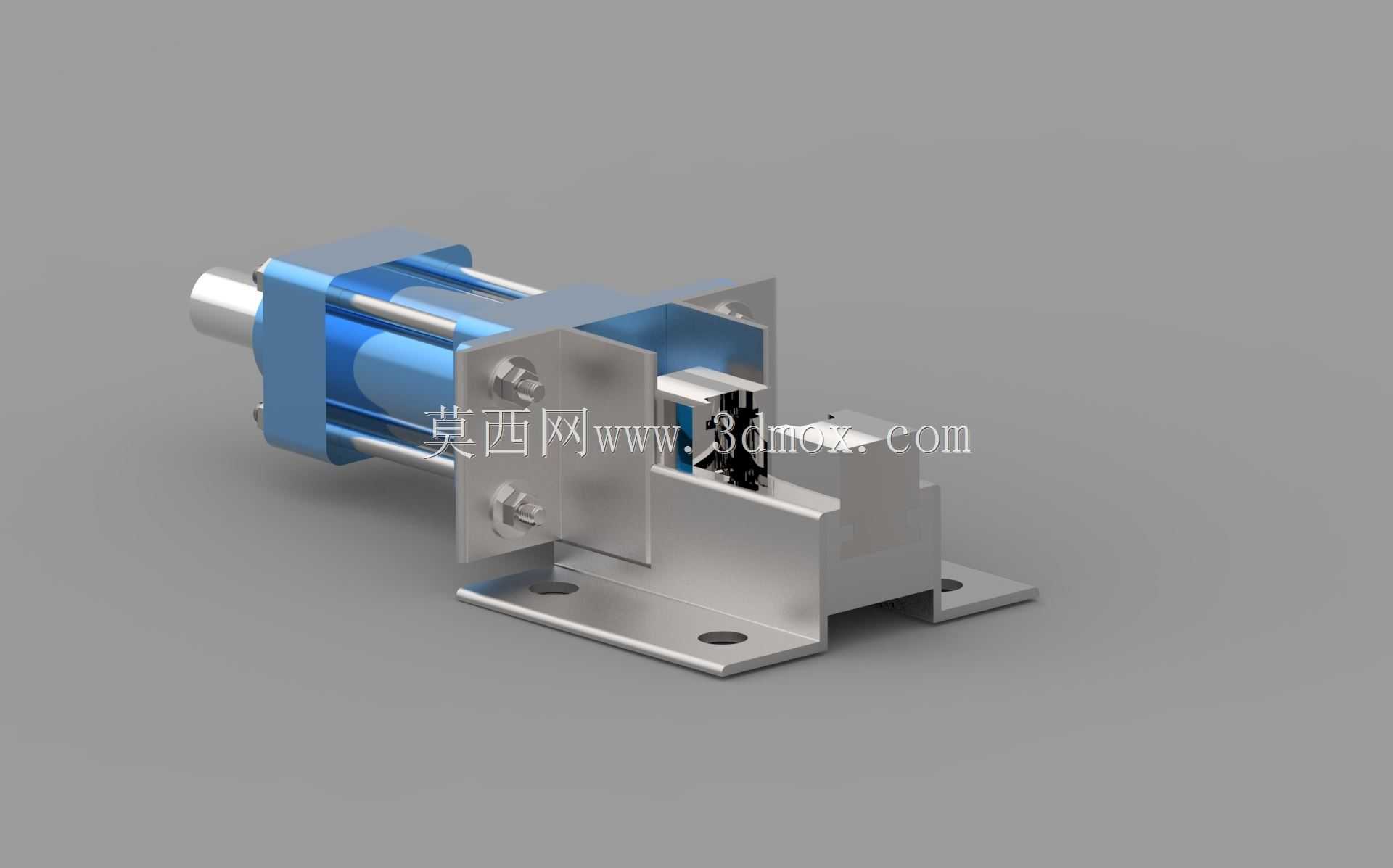

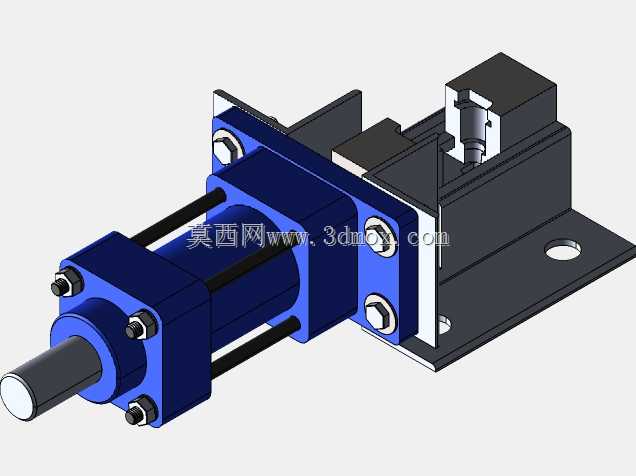

3/4英寸水龙头主轴气动装夹工装

该款气动夹具主要应用于水暖五金加工领域，针对3/4英寸规格水龙头主轴的装配、车削、打磨等加工工序设计，是卫浴零部件生产线上的核心装夹部件，能够适配多数中小型五金加工机床的装夹工位，替代传统手动卡盘完成工件的快速固定作业。在实际生产场景中，水暖五金加工企业面对水龙头主轴这类轴类薄壁工件时，传统手动装夹方式不仅装夹效率低，还容易因夹紧力不均导致工件变形、装夹偏移，直接影响后续加工的同轴度精度，这款气动夹具通过气压驱动实现夹紧动作，能够稳定输出均匀的夹持力，有效避免薄壁轴类工件装夹变形的问题，大幅提升单工位的加工节拍。从功能特性来看，该夹具采用双导向轴平行驱动结构，夹持动作运行平稳无卡顿，夹持端配备适配3/4英寸水龙头主轴外形的定位卡槽，工件放入后可自动完成径向定位，无需人工反复校准位置，夹紧力可通过接入气压的大小进行灵活调节，适配不同加工工序的装夹力度需求，无论是轻载的打磨抛光工序，还是载荷稍大的车削加工工序，都能提供足够的夹持稳定性，避免加工过程中工件出现窜动、偏移的问题。在设计思路上，这款夹具整体采用模块化布局，驱动气缸与夹持座通过安装底板集成一体，底板预留标准安装孔位，可直接固定在机床工作台或者自动化生产线的工装位上，无需额外制作转接安装板；导向轴与夹持滑块之间采用耐磨衬套配合，长期往复运行也能保持较高的运动精度，降低日常维护的频次；气路接口设置在夹具侧方，方便车间标准气管快速接驳，整体结构紧凑，不会占用过多的机床加工空间。从安装边界来看，该夹具整体外形呈长条形布局，轴向长度适配常规中小型机床的工位空间，安装底板的孔位间距符合通用工装安装尺寸标准，夹持工位的中心高度与常规机床主轴中心高度匹配，安装后无需额外调整中心高即可投入使用；夹持行程覆盖3/4英寸水龙头主轴的外径范围，同时预留少量调整余量，可兼容同规格下存在微小尺寸公差的工件，适配性更强。在实际使用过程中，该夹具可配合自动化上下料机构实现无人化加工，工人仅需完成上下料的辅助操作，无需手动拧紧卡盘，大幅降低一线操作工人的劳动强度，同时装夹一致性远高于手动装夹，能够有效提升同批次工件的加工精度合格率，减少因装夹问题导致的废品损失，非常适合水暖五金加工企业的批量生产场景使用。
