锥面摩擦式离合传动结构三维设计

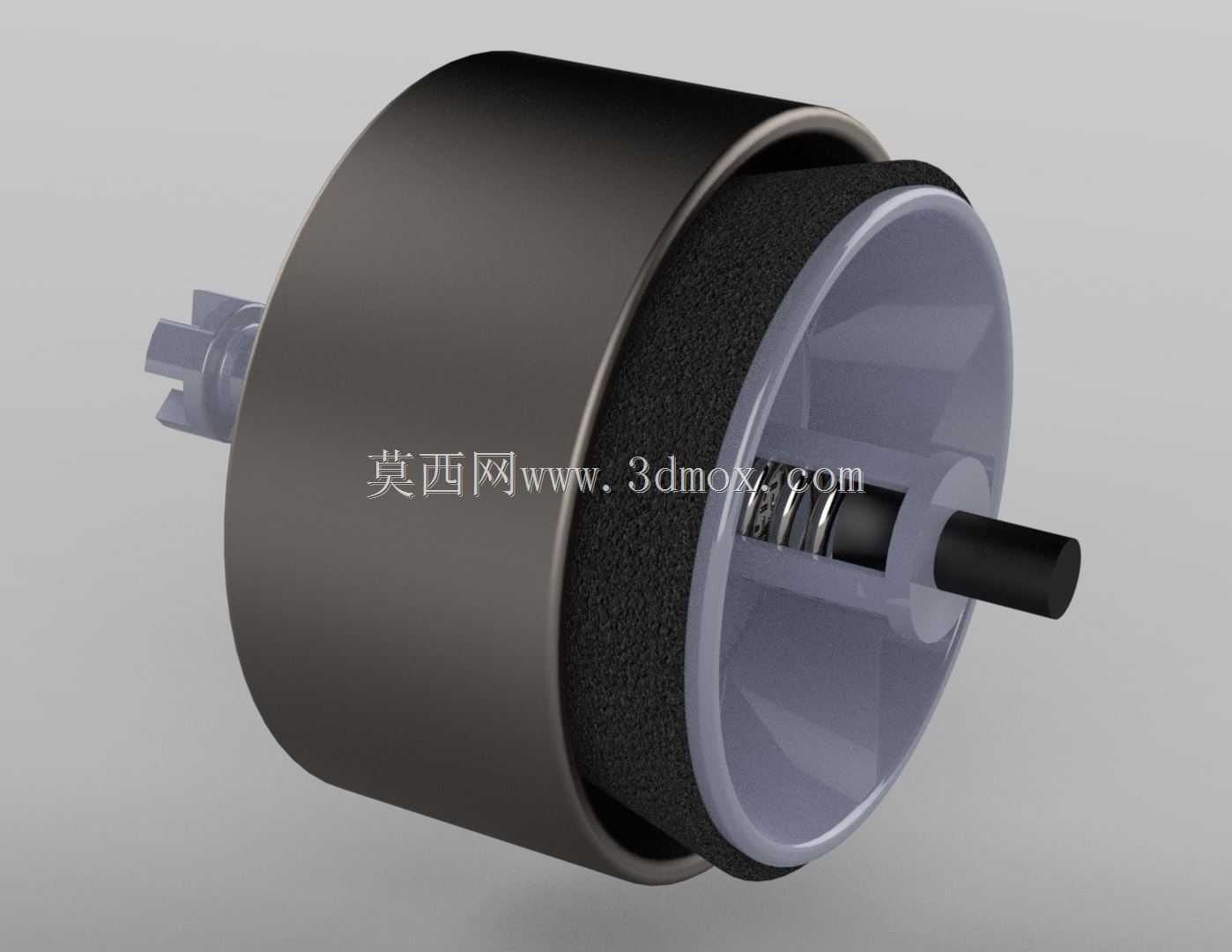

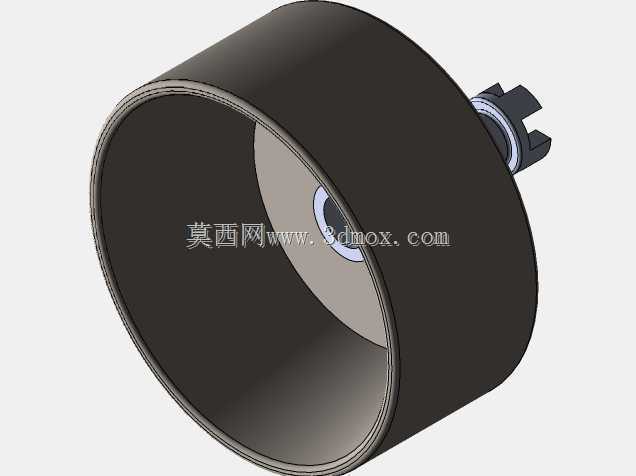

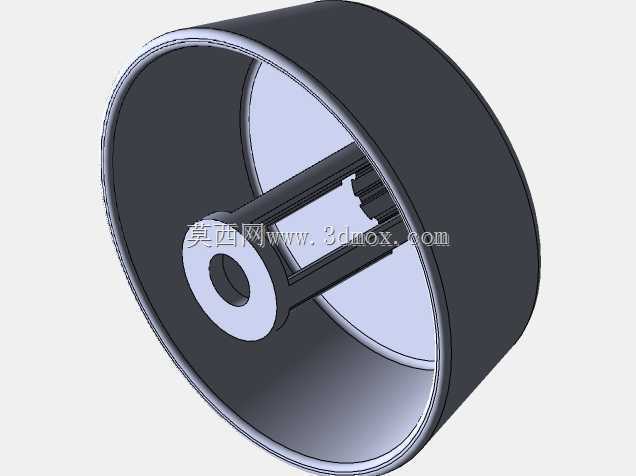

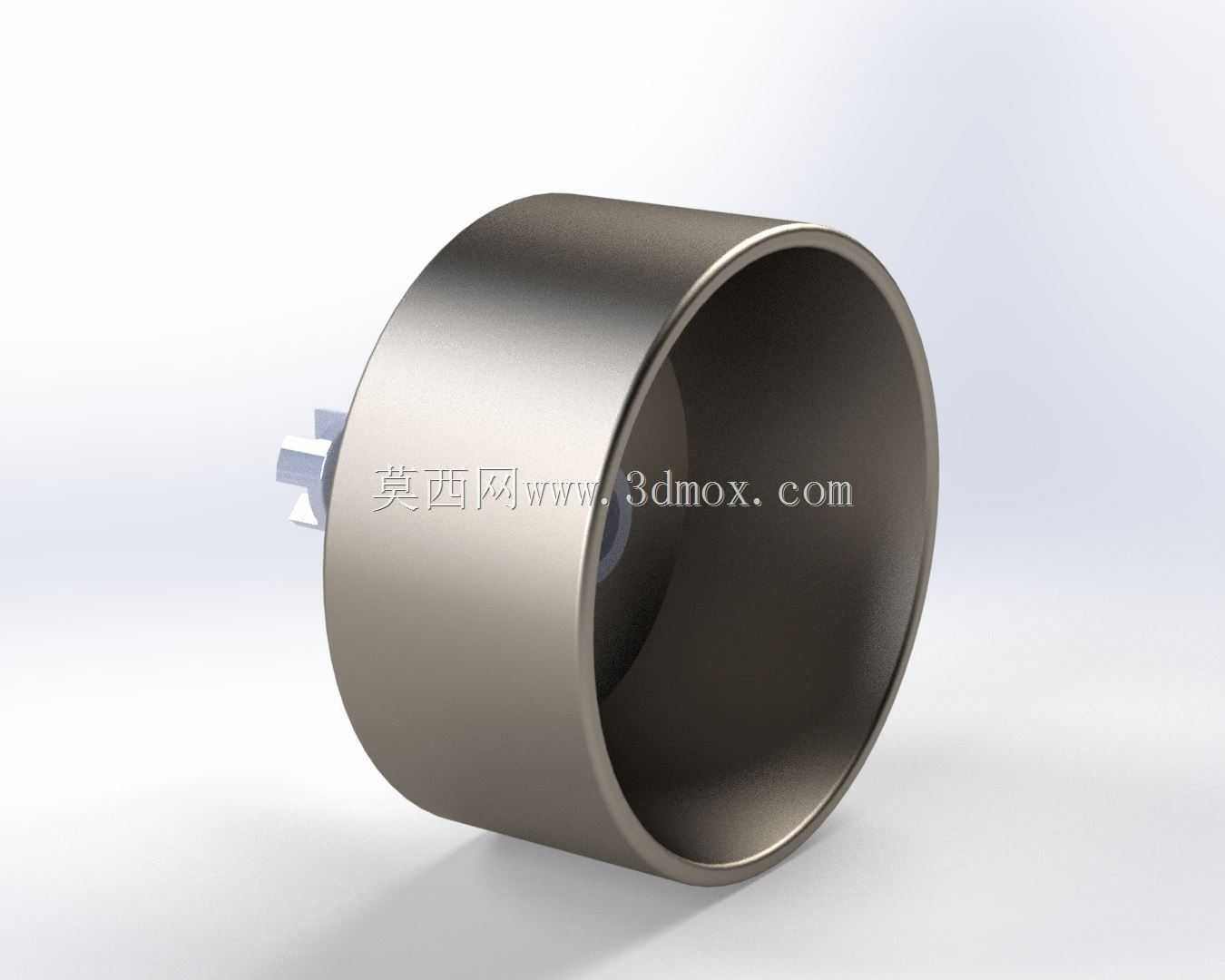

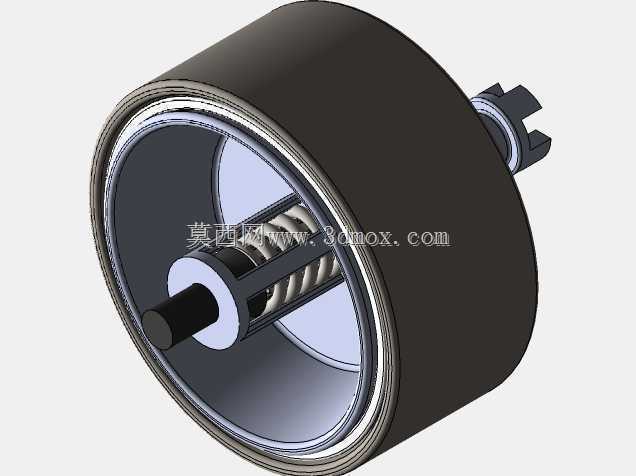

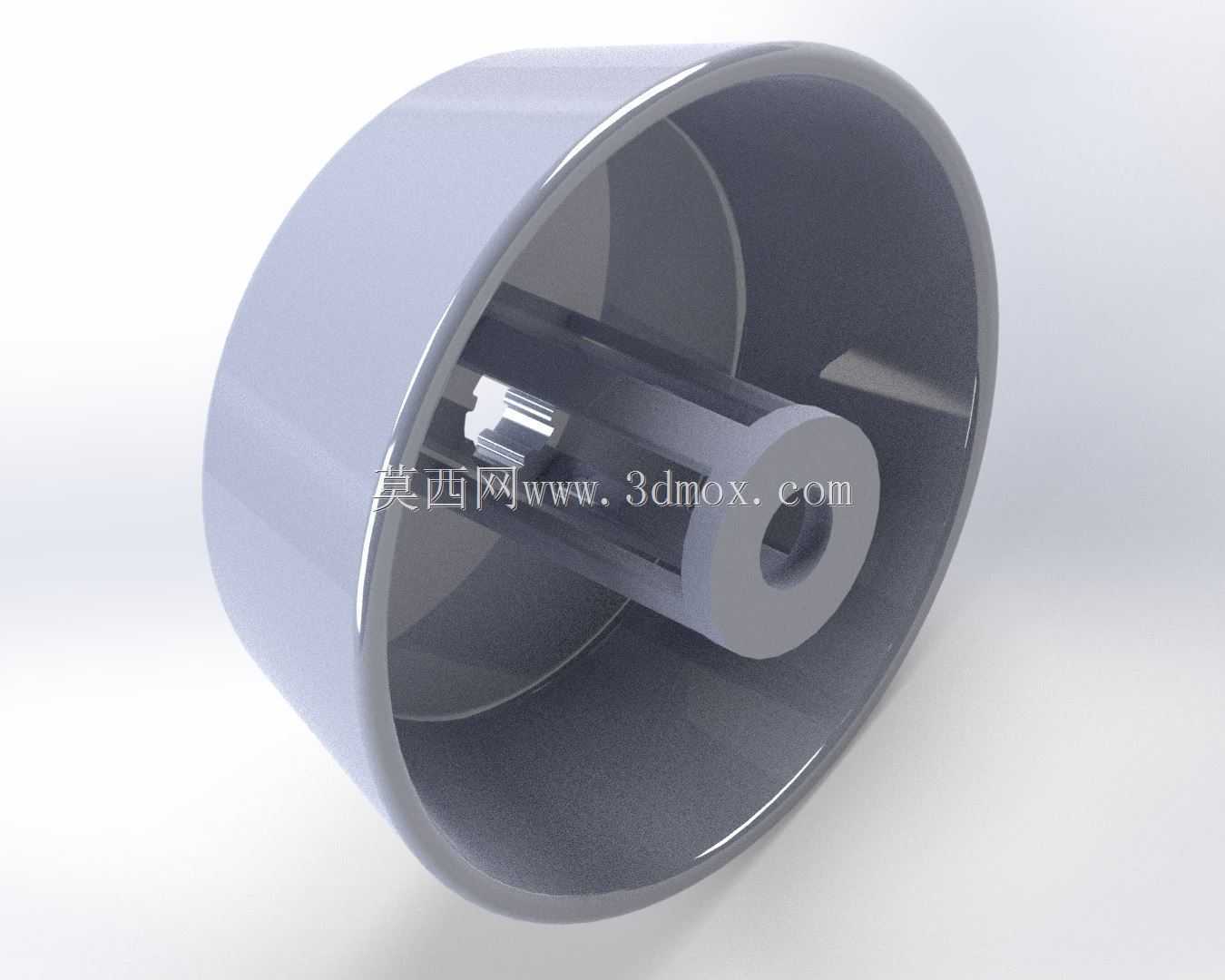

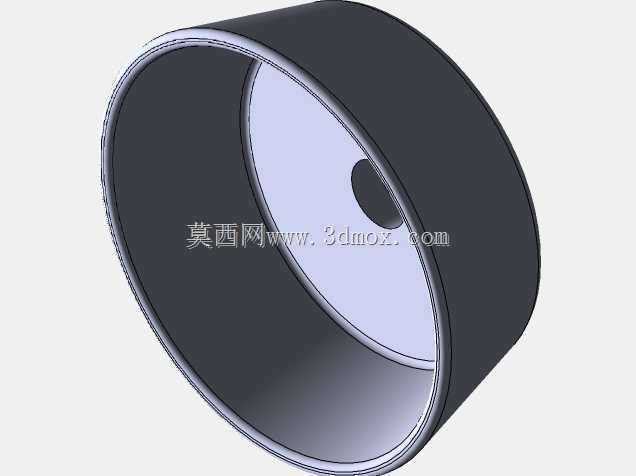

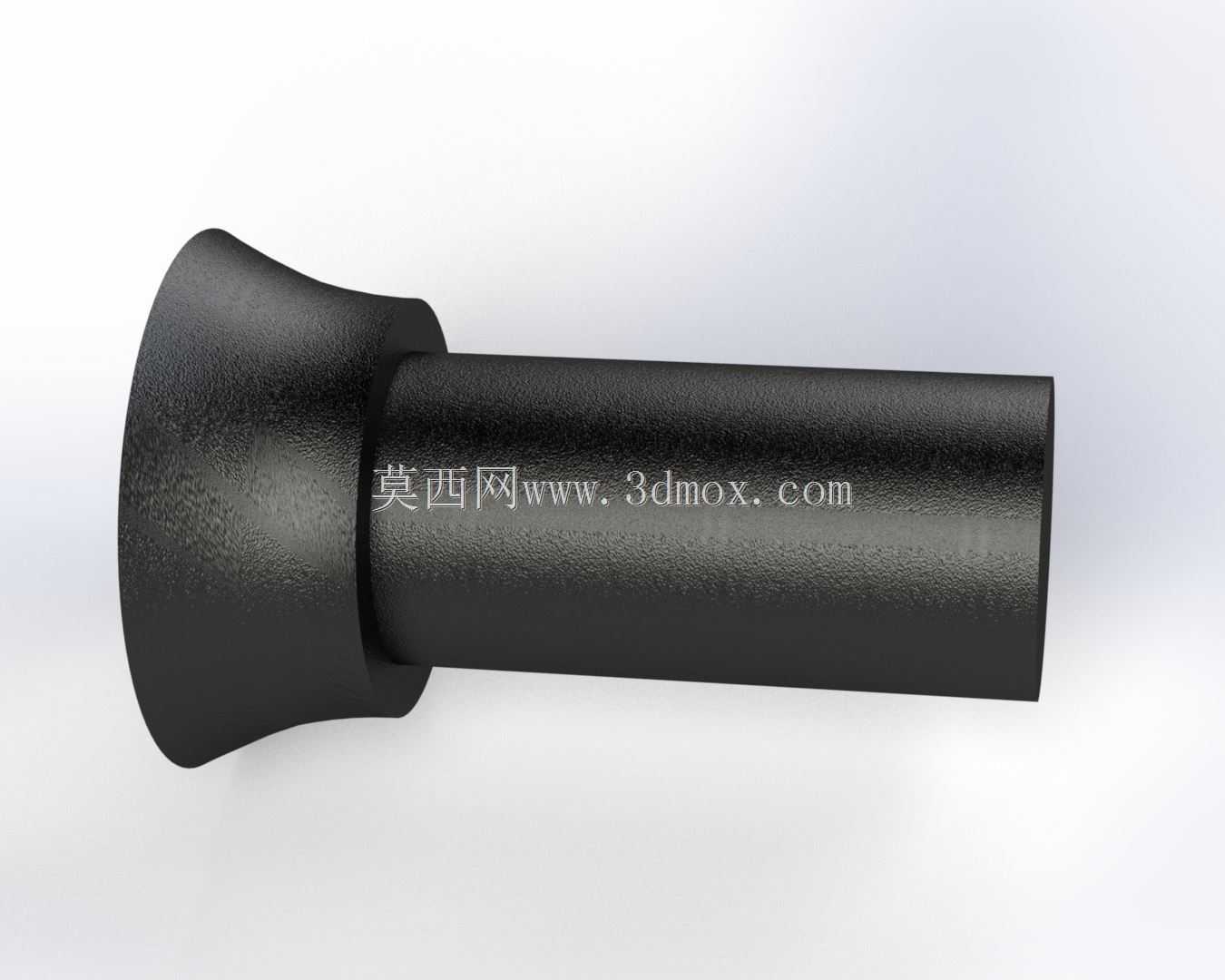

　　在中小功率传动系统的布局场景里，锥面摩擦离合结构常被用于需要频繁接合、断开动力传递的工位，比如小型轻工输送线的动力切换端、台式加工设备的主轴传动段、小型农机的动力输出接驳位置，这类场景不需要大扭矩的重载传递，但对离合动作的平顺性、结构紧凑度有较高要求，相比单片摩擦式离合器，锥面结构依靠楔形面的增力效应，能在相同轴向压紧力下输出更大的摩擦传动力矩，不需要额外布置大刚度的压紧弹簧，整体径向、轴向尺寸都能做的更小巧，适配安装空间局促的设备布局需求。这套结构的设计核心围绕摩擦副的接触贴合度展开，主动端的外锥鼓轮采用一体式刚性壳体结构，内壁加工出标准锥度的摩擦接触面，表面做粗糙化处理来提升摩擦系数，从动端的内锥摩擦轮采用分体式嵌装设计，

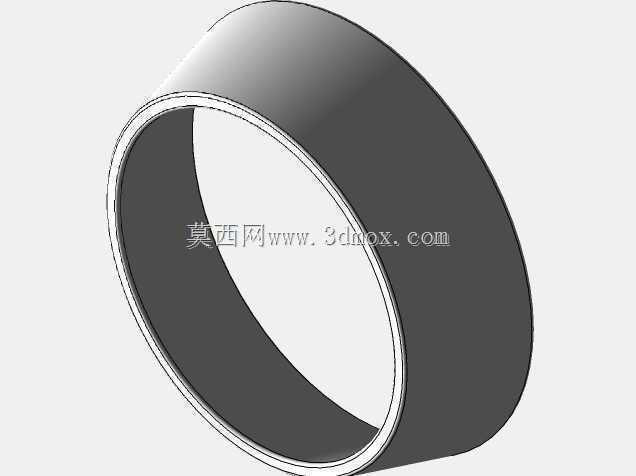

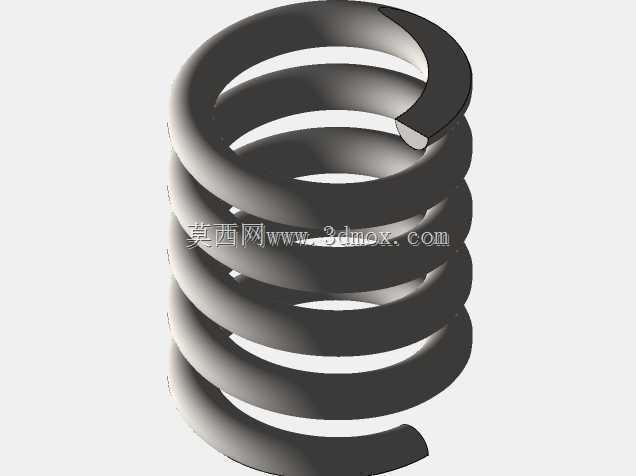

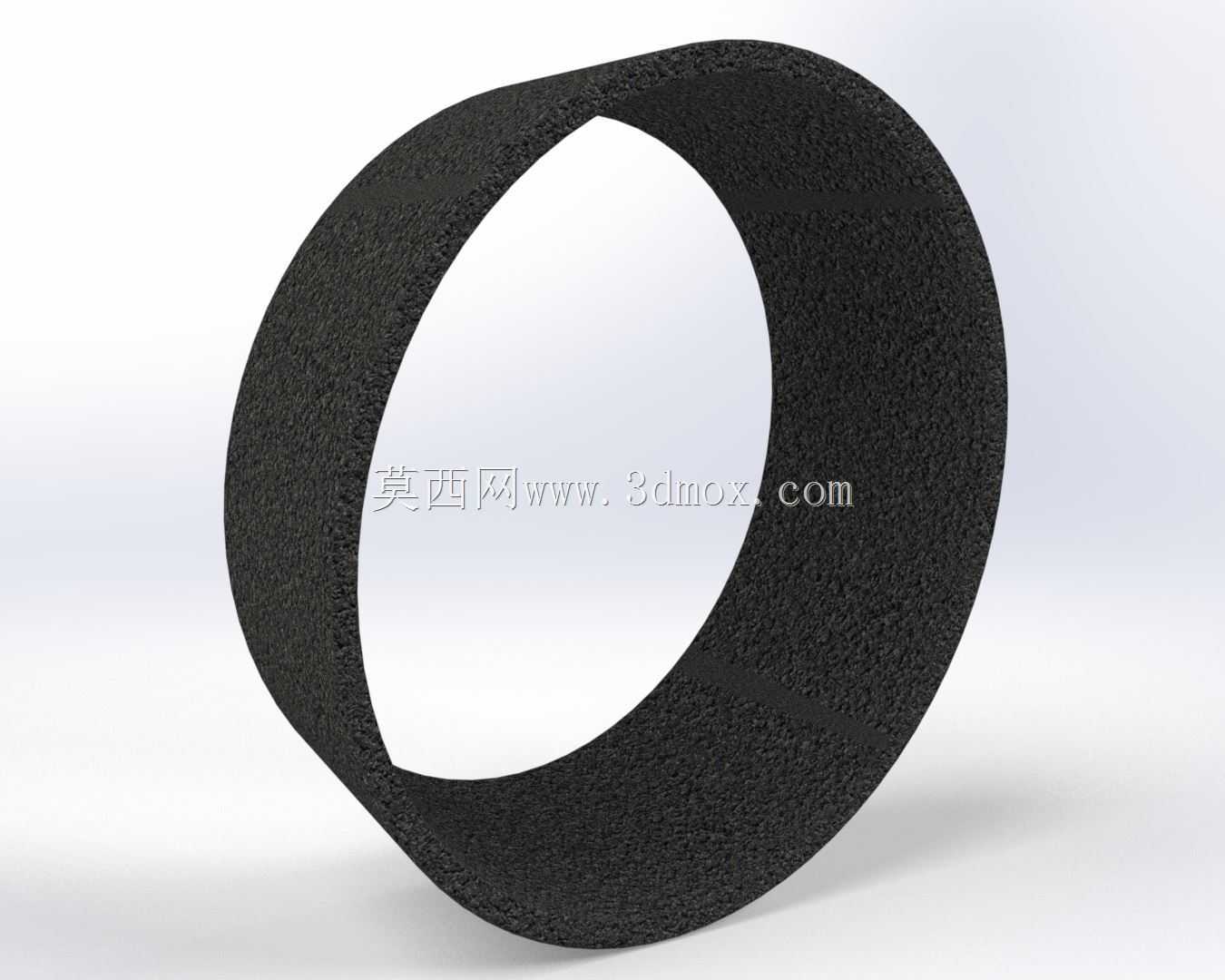

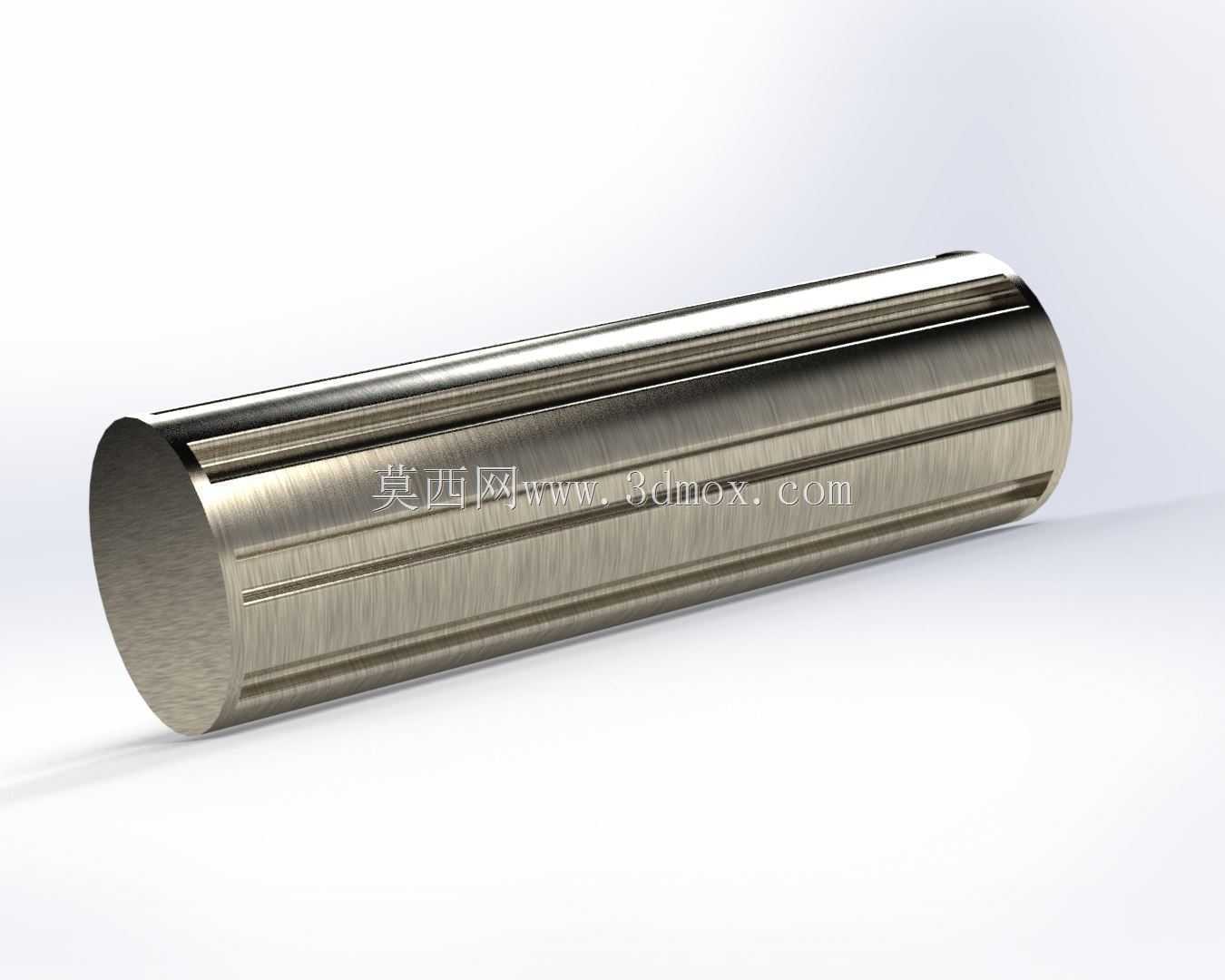

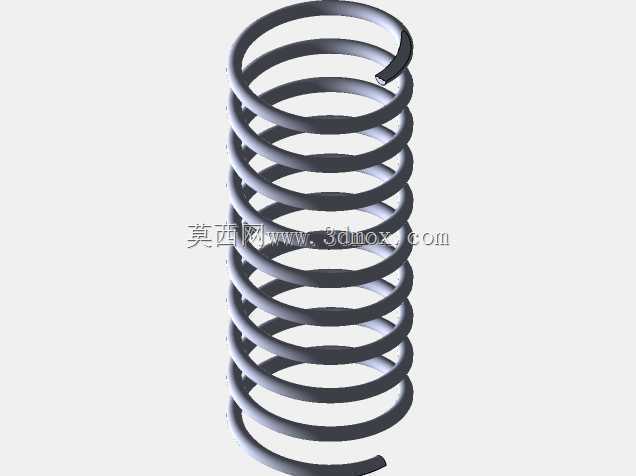

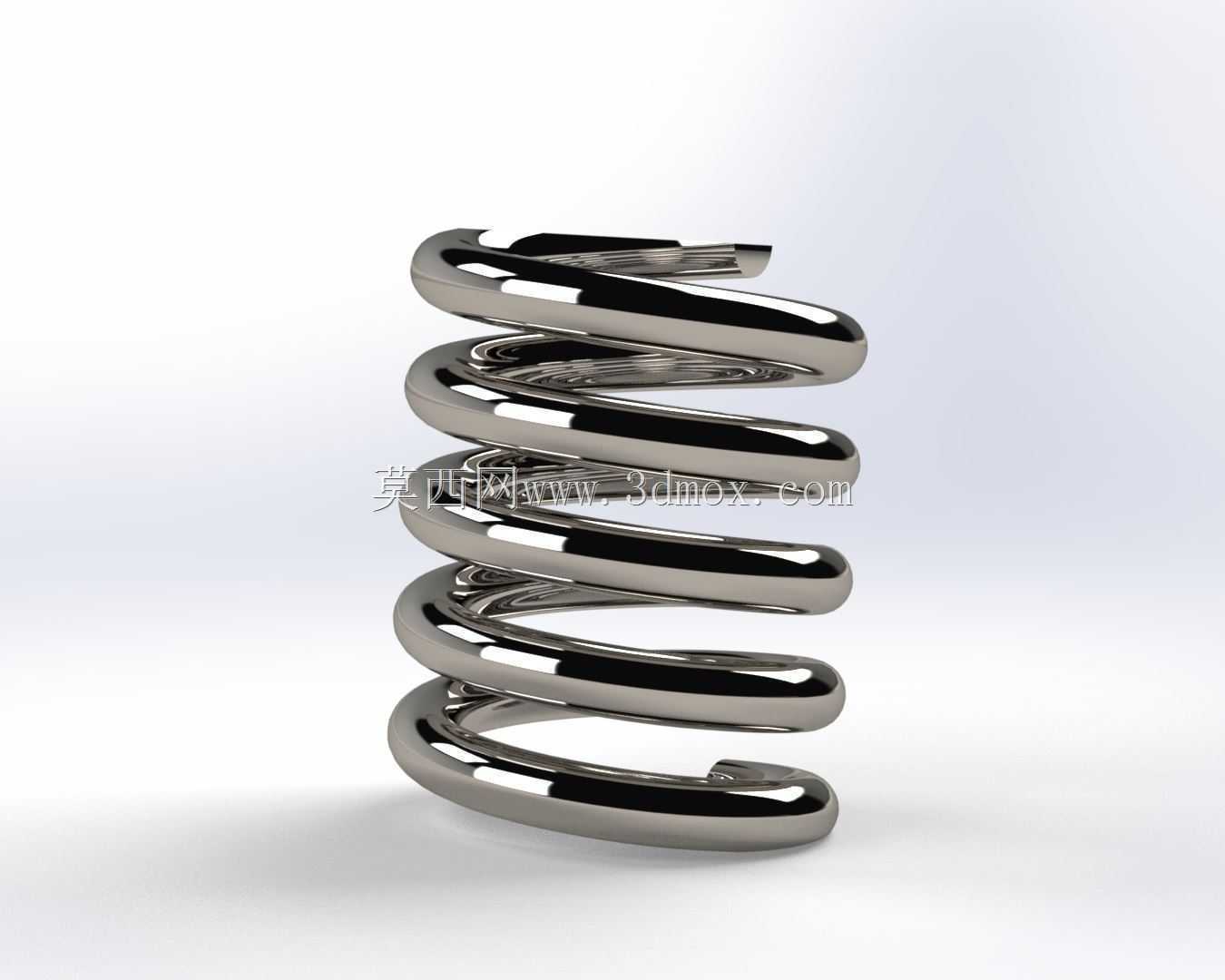

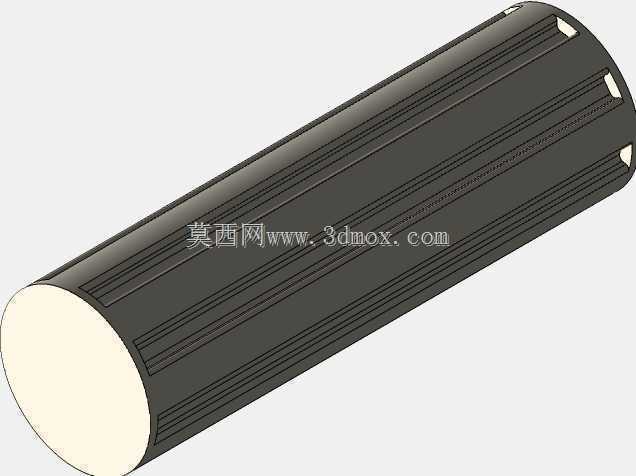

　　摩擦衬层直接硫化在锥面基体上，避免长期使用后衬层脱落移位，从动轴端布置的圆柱压缩弹簧负责提供常态下的接合压紧力，当需要断开动力时，只需通过拨叉推动从动轴轴向移动，克服弹簧力让内外锥面脱离接触即可切断动力传递，整个动作行程控制在3-5mm区间，不需要大位移的操作机构，适配手动拨杆、小型电磁推杆等多种驱动方式。从安装边界来看，整个结构的主动端输入轴采用短轴伸设计，轴端加工出标准平键槽，可直接与带轮、链轮的轮毂配合安装，从动端输出轴同样采用等径轴伸，两端支撑位的同轴度公差控制在0.02mm以内，避免锥面贴合时出现偏磨导致的力矩传递不稳，外鼓轮的最大外径控制在120mm区间，整体轴向总长不超过180mm，

　　安装时不需要额外预留大尺寸的检修空间，日常维护仅需定期检查摩擦衬层的磨损量，当衬层磨损量超过1.5mm时，只需调整轴端的锁紧螺母补偿磨损间隙即可，不需要整体拆解结构。设计过程中特意省略了复杂的液压、气动执行组件，核心目的是还原锥面离合的基础工作逻辑，让结构原理的展示更直观，锥面的锥角选取14度的常用自锁临界角度，既保证接合时不会因为负载波动出现自行脱开的问题，又能保证分离时不需要过大的轴向推力，摩擦副的接触面积占整个锥面面积的85%以上，保证力矩传递时的面压分布均匀，不会出现局部应力集中导致的衬层异常磨损，整个结构的所有转动部件都做了动平衡校正，适配最高1500r/min的输入转速，满足多数常规工业传动场景的使用需求。
