多自由度手动操作式机械臂结构设计

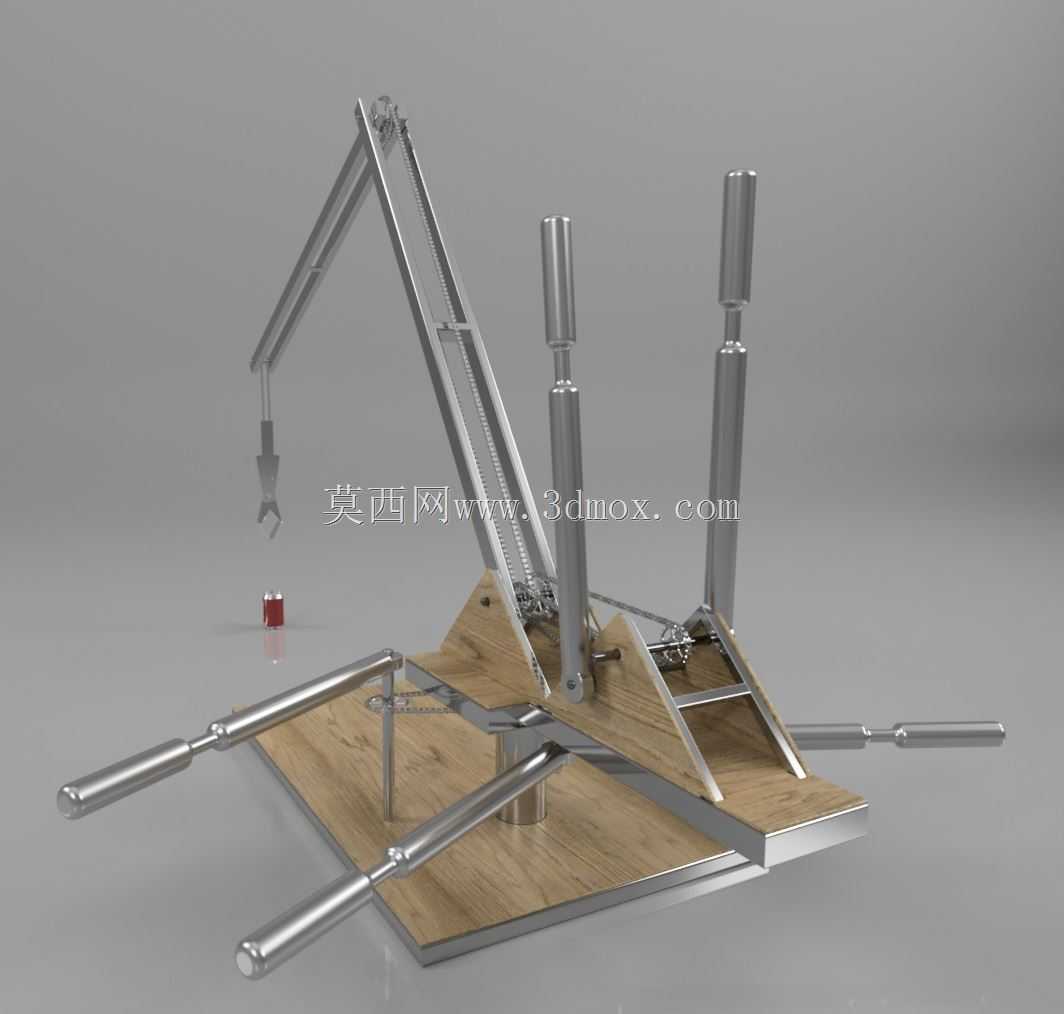

　　这款手动操作式机械臂采用多连杆复合传动结构，整体以木质板材作为安装基座，所有金属传动构件均通过螺栓定位固定在基座平面上，基座底部设置回转支撑结构，可实现整臂360度水平方向回转，适配小范围作业面内的多位置取放需求。臂体部分采用平行四边形连杆机构搭配多组滑动导杆，可实现竖直方向升降、水平方向伸缩的复合动作，末端配置夹爪式执行端，通过手柄处的操作力传递即可完成夹爪的开合动作，无需额外接入动力源，完全依靠机械结构的力传递实现作业功能。从实际应用场景来看，这类纯机械传动的手动机械臂多用于教学演示场景，可直观展示连杆机构的运动原理、力的传递路径，也可用于小型工位上的轻量物料转运，比如装配工位上的小零件拾取、实验台面上的样品移位，

　　作业负载适配0.5kg以内的小型工件，完全满足轻载场景下的操作需求。设计过程中优先考虑了操作的便捷性，在臂体的三个运动方向都设置了外露的操作手柄，操作人员可直接握持手柄调整臂体姿态，手柄位置符合人体操作的发力角度，长时间操作也不会产生明显的疲劳感。结构上所有转动副都采用间隙配合的销轴连接，既保证转动顺畅，又控制了径向窜动量，避免臂体在伸展状态下出现明显的晃动；滑动导杆部分采用光轴搭配直线滑动衬套的结构，伸缩过程阻力均匀，不会出现卡滞问题。安装边界方面，基座整体为矩形平板结构，安装时只需在基座四角预留螺栓固定孔位即可完成固定，整臂完全伸展时水平方向最大伸出距离可覆盖基座边缘外400mm范围，竖直方向最大抬升高度距离基座平面350mm，

　　夹爪开合行程适配直径10mm到50mm的柱状或块状工件，整体占用空间紧凑，不需要额外预留过大的安装区域。结构设计上没有采用复杂的电控元件，所有运动都通过纯机械结构实现，后期维护只需要定期在转动副和滑动副位置添加润滑脂即可，故障率极低，适合无气源、无电源的简易作业场景使用，也可作为机械原理教学的具象化演示载体，帮助学习者理解多自由度机构的运动逻辑与力的放大、传递原理。
