卧式螺旋卸料离心分离设备结构设计

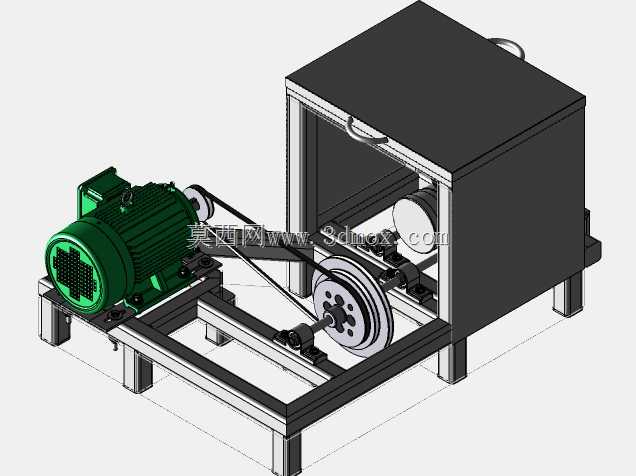

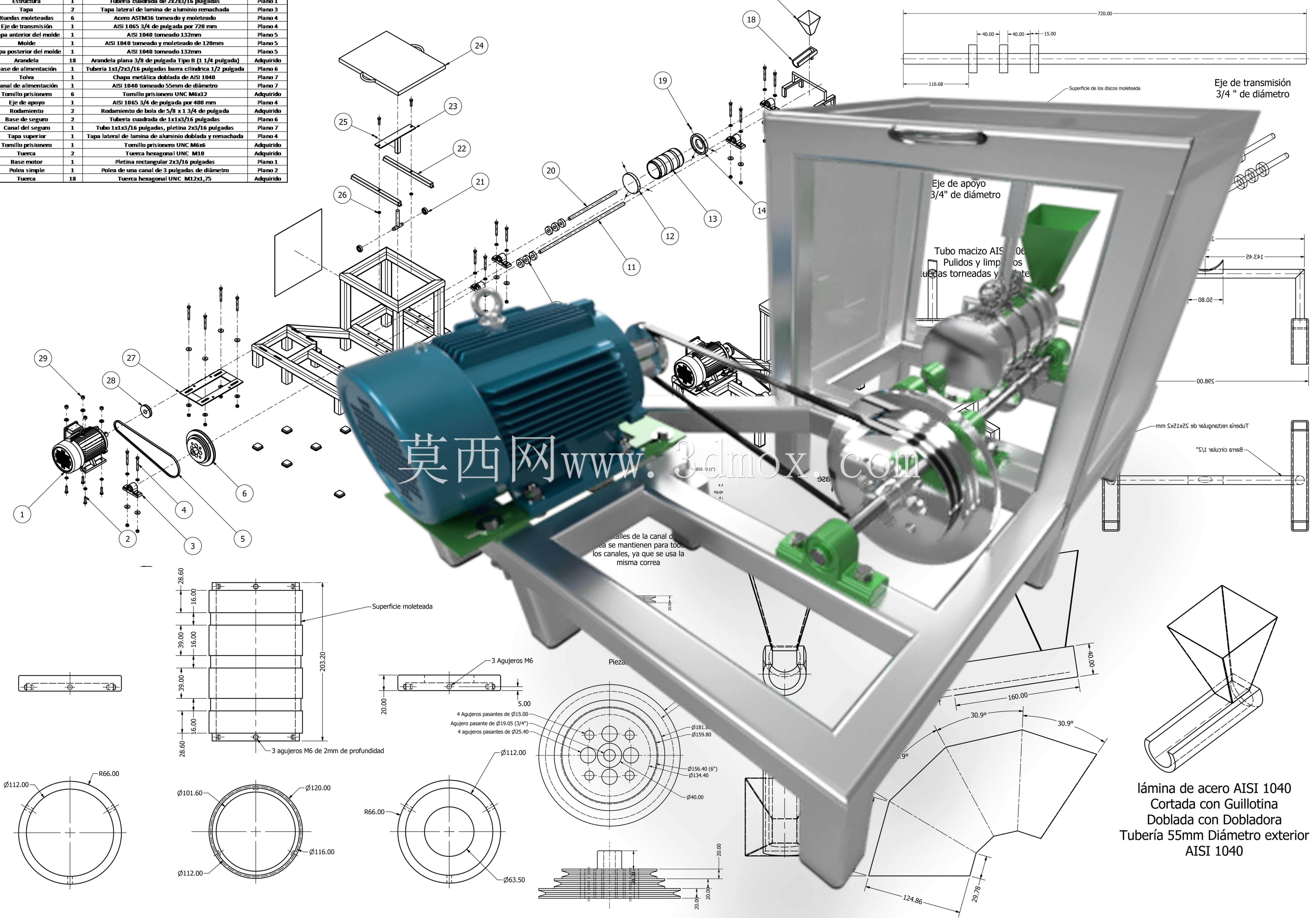

该卧式离心分离设备主要面向化工、食品加工、环保水处理、矿物分选等行业的固液分离、液液分离作业场景，可连续完成进料、分离、卸料全流程作业，适配悬浮液浓度波动较大、固相颗粒粒度分布不均的复杂工况，能够有效降低物料后续干燥、提纯环节的能耗与处理成本，在中小型生产线的物料预处理、末端废弃物处理环节均有广泛的适配空间。设备核心功能依托离心沉降原理实现，转鼓在传动系统带动下达到额定工作转速后，待分离物料经进料斗送入转鼓内腔，在高速旋转产生的离心力场作用下，密度较大的固相颗粒会快速沉降附着在转鼓内壁，密度较小的液相则形成内环液层，经液相溢流口排出，沉积的固相物料在螺旋输送器的推动下沿转鼓轴向移动至排渣口排出，可实现连续化不间断作业，相比间歇式过滤分离设备，处理效率提升40%以上，且分离后的固相物料含水率更低，能适配多数工业场景的物料处理指标要求。整体设计采用卧式框架式机架结构，将驱动电机、传动带轮组件、转鼓总成、螺旋输送组件、进料出料接口全部集成在统一的安装底座上，机架采用矩形型钢焊接成型，关键受力位置设置加强筋结构，可抵消设备高速运行时产生的振动载荷，降低设备运行时的共振风险，无需额外浇筑厚重的混凝土安装基础，仅需平整硬化地面即可完成安装固定，适配车间内灵活布局的需求。传动系统采用带传动搭配差速器的结构设计，驱动电机输出的动力经V带传递至差速器输入端，使转鼓与螺旋输送器保持稳定的转速差，既保证转鼓有足够的转速产生满足分离要求的离心力，又能让螺旋输送器以合适的相对转速平稳推送沉渣，避免出现堵料、出料不均的问题；带传动结构还能在设备出现过载时起到过载保护作用，避免硬传动导致的核心部件损坏，降低日常维护的成本与难度。设备整体外形采用紧凑化布局设计，安装边界充分考虑中小型生产车间的通道预留、管线排布需求，进料口设置在设备端部上方，可直接对接上游物料输送管路，液相排出口、固相排出口分别设置在设备两端下部，可直接对接下游收集容器或输送设备，无需额外加装复杂的转接管路；各旋转部件均设置安全防护外罩，避免运行过程中异物卷入或人员误触，同时外罩采用快拆式连接结构，日常检修、清理转鼓内腔时可快速拆卸，缩短设备停机维护的时间。设计过程中充分考虑了不同物料的适配性，转鼓内壁设置有可更换的耐磨衬层，针对磨蚀性较强的矿物类物料、带有一定腐蚀性的化工物料，可更换对应材质的衬层，延长核心部件的使用寿命，降低长期使用的耗材更换成本；设备的转速、差速参数可通过更换带轮、调整差速器配置进行适配，可根据不同物料的分离要求灵活调整运行参数，兼顾分离效果与处理效率。
