多关节链式抓取作业机械臂结构

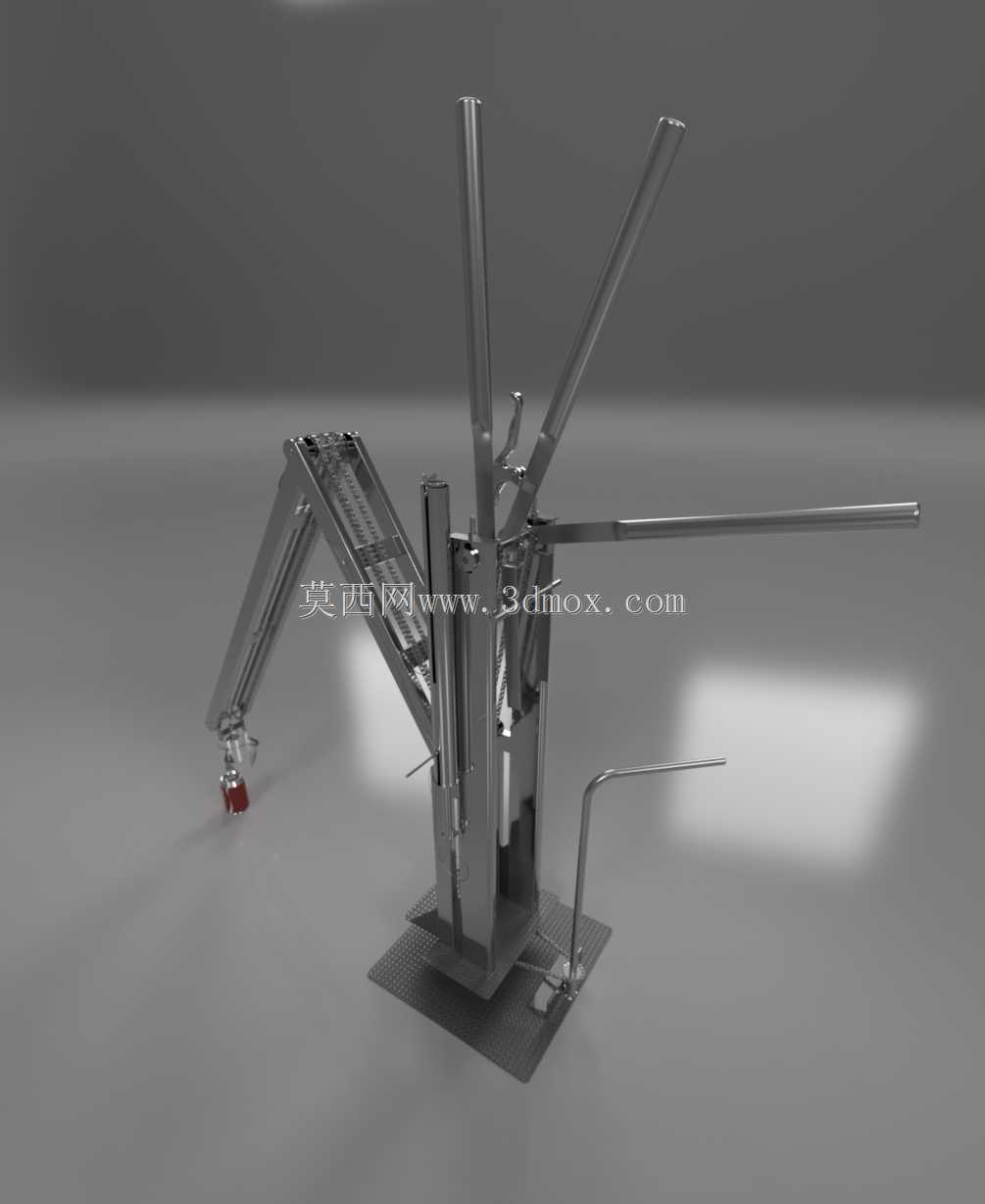

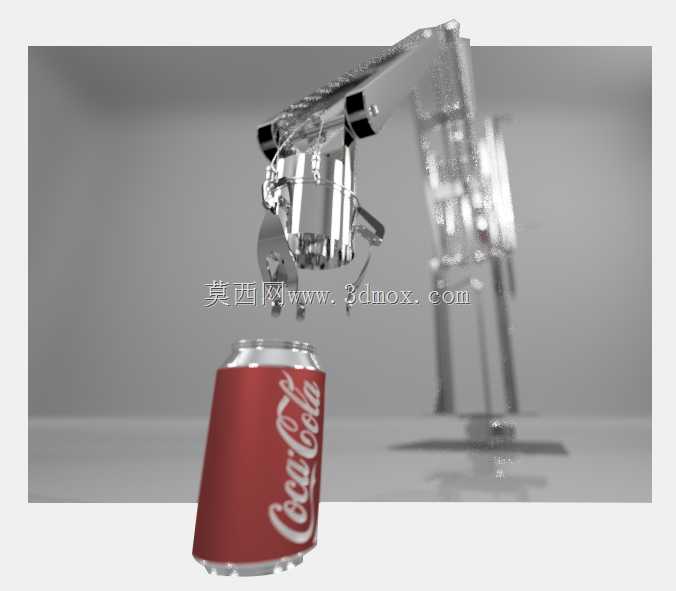

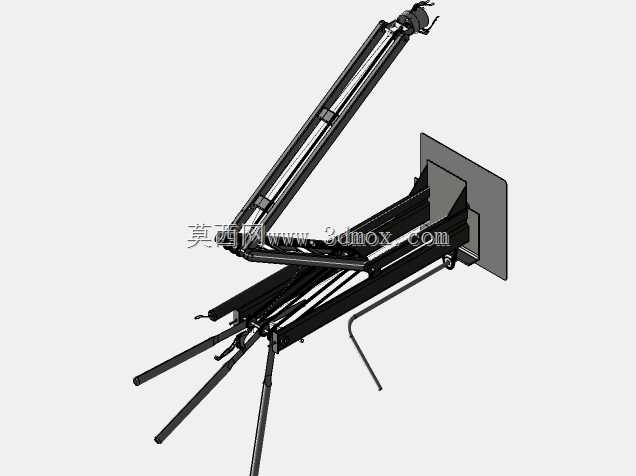

这款多关节链式机械执行机构，主要面向中小型工件的转运、精准摆放以及辅助作业场景设计，在建材加工车间的抹灰辅助工位、轻型物料起重搬运工位、装配线的工件上下料环节都能适配使用。从结构设计逻辑来看，整机采用多段铰接式臂体布局，关节处预留了标准传动件安装位，可根据实际负载需求选配链轮传动或者同步带传动方案，臂段之间的铰接轴采用同轴度定位设计，能有效降低长期往复运动带来的关节磨损量，延长核心运动部件的更换周期。末端执行器采用自适应夹爪结构，夹爪开合行程覆盖常见圆柱类、盒类工件的外径范围，针对表面易刮花的工件还预留了软质垫层安装槽，可根据抓取物料的材质更换接触垫，避免作业过程中损伤工件表面。安装边界方面，底座采用标准法兰盘连接结构，法兰盘上的安装孔位按照通用工业设备安装间距设计，可直接固定在车间现有设备工作台、移动小车或者立式安装支架上，不需要额外定制转接板；臂体完全伸展时的作业半径覆盖1.2米范围，收缩状态下臂体折叠后占用的横向空间不足0.4米，适合在空间紧凑的工位旁部署，不会占用过多车间通行或者物料存放空间。实际作业过程中，臂体的各关节运动角度经过限位设计，水平回转关节可实现360度全周转动，大臂俯仰角度覆盖-15度到75度区间，小臂俯仰角度覆盖-30度到90度区间，末端夹爪自带自转自由度，可在作业过程中调整工件的摆放角度，满足不同工位的工件姿态调整需求。链式传动的结构设计让臂体在负载状态下的运动稳定性更好，相比同负载级别的皮带传动结构，能承受更大的瞬时启停冲击力，适合频繁启停的往复作业场景，在建材抹灰作业中，可搭配抹灰工具完成墙面边角位置的辅助抹灰作业，降低人工高处作业的安全风险；在轻型物料起重场景中，可配合末端吊具完成20公斤以内工件的短距离精准吊运，定位精度可控制在2毫米以内，满足大多数中小型零部件的转运定位要求。
