屋面临边作业L型安全防护栏结构

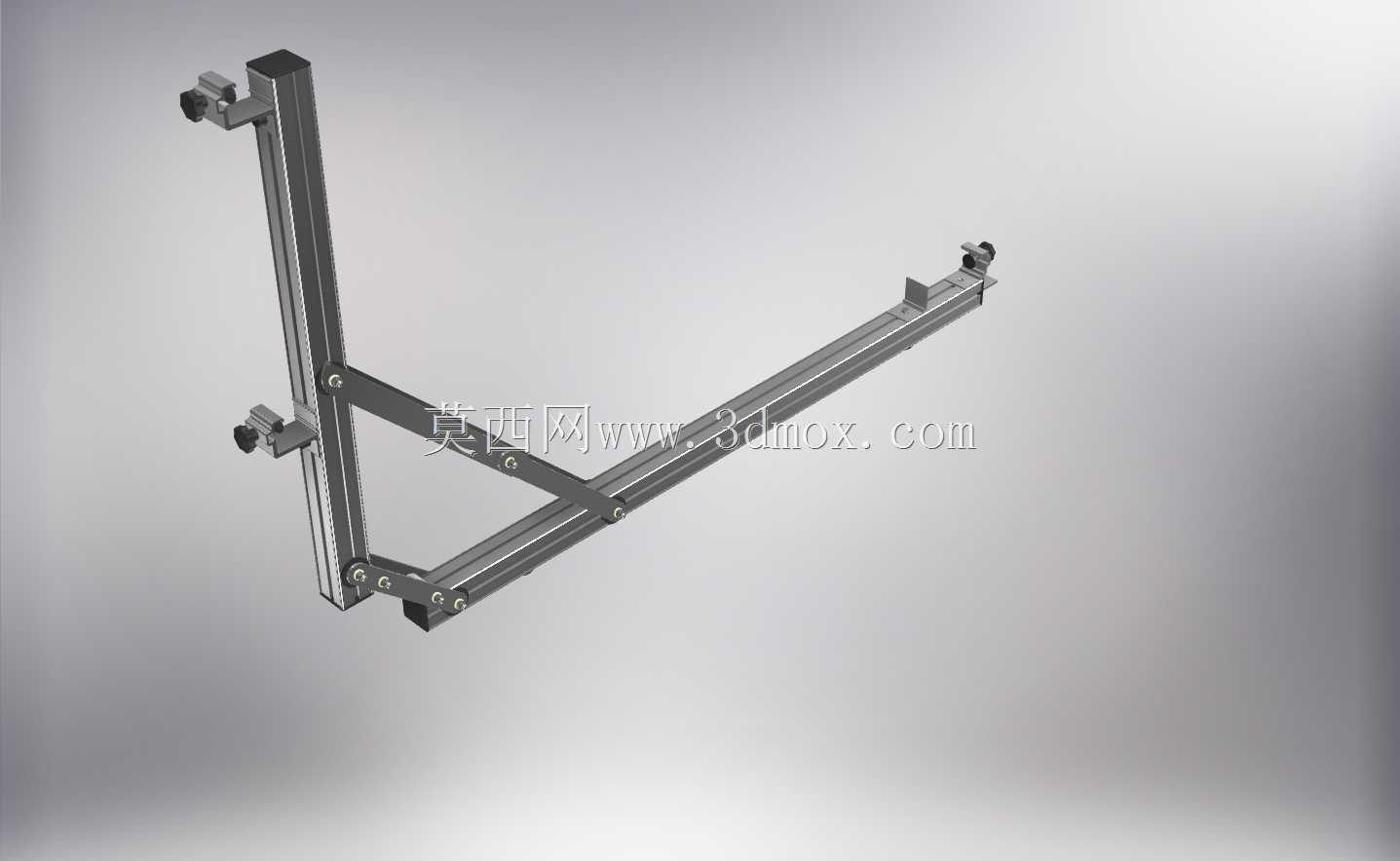

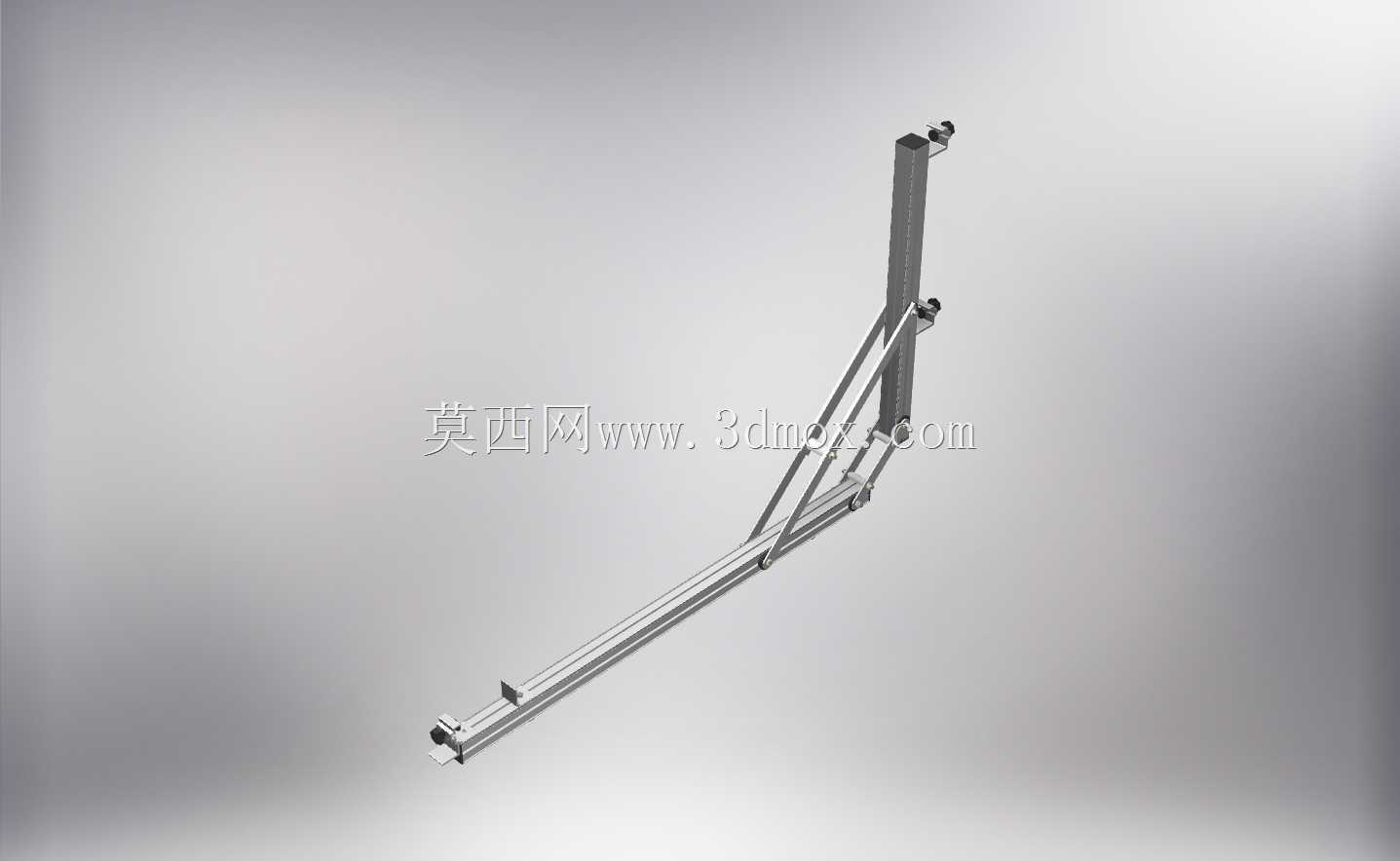

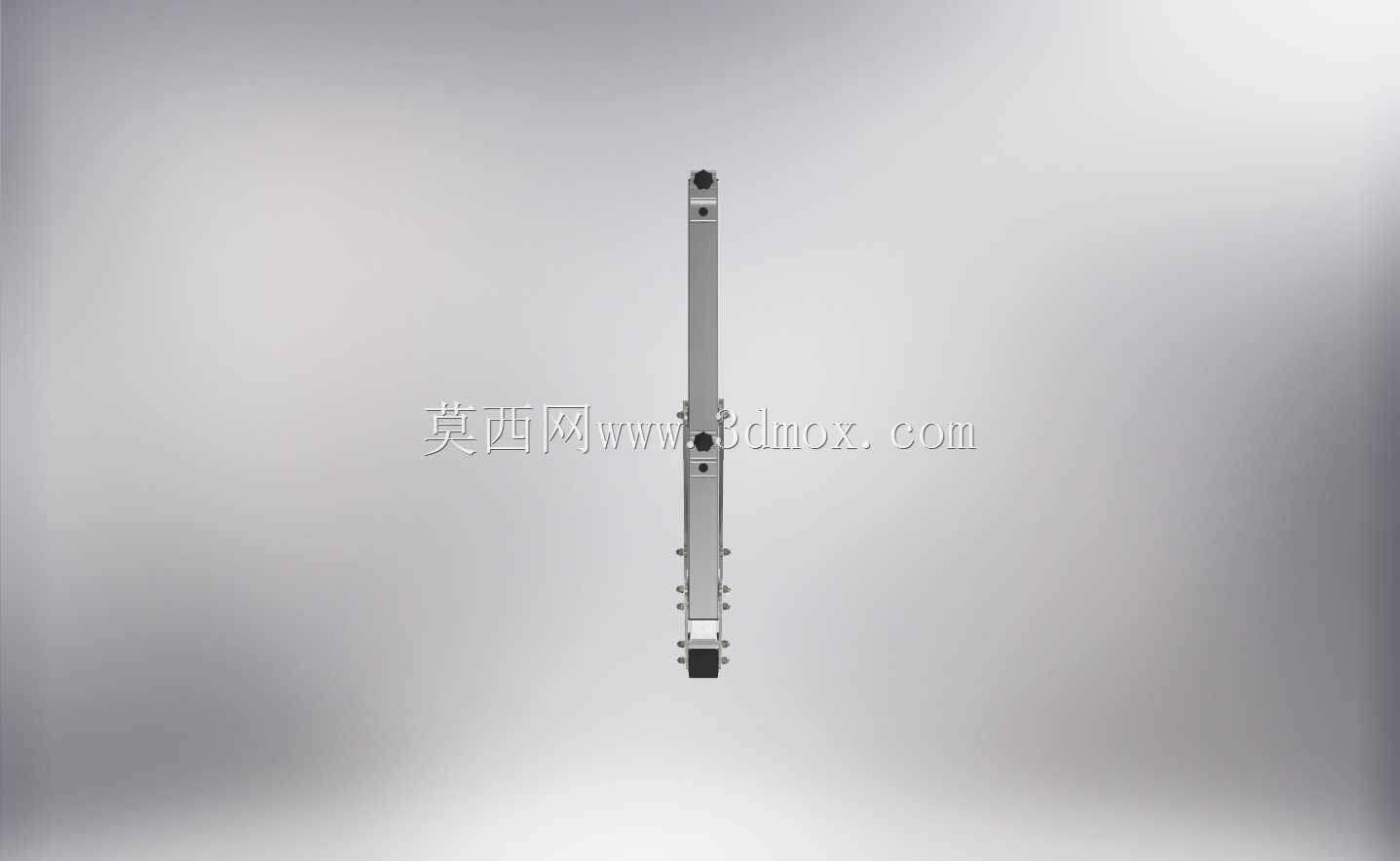

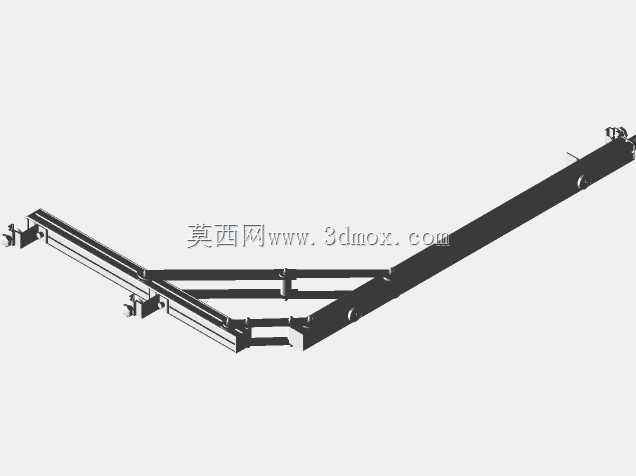

　　该防护结构主要应用于工业与民用建筑屋面检修、设备运维作业场景，针对屋面临边、天窗周边、设备平台边缘等易发生高处坠落的风险区域设置，为作业人员提供可靠的临边防护依托，避免人员踏空、失足坠落的安全事故，同时也可对屋面临边堆放的小型工器具起到一定的阻拦作用，防止物件高空坠落后伤及地面人员。整套结构采用L型直角布局，适配屋面转角位置的防护需求，竖向立杆与横向横杆均采用标准工业铝型材作为主体基材，型材自带的槽道可方便配套紧固件实现快速装配，无需现场焊接作业，适配屋面作业的快装快拆需求，也可根据实际防护段长度灵活增减横杆段数，调整防护覆盖范围。结构的固定端采用抱夹式锁紧设计，可直接夹持在屋面现有结构边梁、混凝土翻边或者预制基座上，

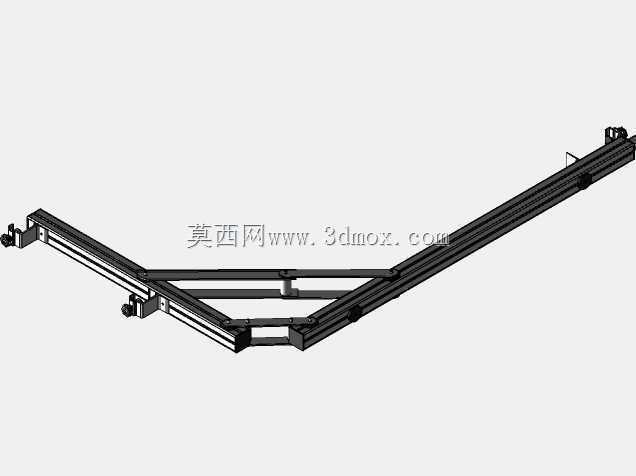

　　无需在屋面结构上打孔植筋，避免破坏屋面防水层，锁紧件上配套的可调压头可适配不同厚度的夹持基面，压头表面增设防滑橡胶垫，增大摩擦力的同时避免夹持力过大损伤基面涂层。斜向支撑件采用铰接连接方式，分别与竖向立杆、横向横杆的中部位置连接，形成稳定的三角形受力结构，可承受人员意外倚靠时的侧向冲击力，铰接点采用标准防松螺栓组连接，长期受户外风振、温差形变影响也不会出现松脱问题。竖向立杆顶部预留有附件安装孔位，可根据现场需求加装警示灯带、安全挂点、标识牌等附属配件，横杆端部配置有塑料端盖，避免型材切口划伤作业人员，所有外露金属件均做阳极氧化防腐处理，适配屋面户外日晒雨淋的使用环境，延长结构使用寿命。从安装边界来看，

　　单组L型结构的竖向段与横向段长度可根据现场转角尺寸灵活裁切，抱夹固定端的可调范围覆盖常规屋面翻边的厚度区间，安装时仅需配套内六角扳手即可完成整组装配，无需大型吊装设备，单人即可完成单组护栏的安装作业，结构整体重量控制在单人可搬运的范围内，方便屋面多点位转运布设。设计过程中充分考虑了临边防护的受力要求，侧向受力点按照人体倚靠的常规受力高度设置，斜撑的支撑角度经过受力校核，可在不额外增加结构重量的前提下满足防护刚度要求，避免护栏受冲击后出现过大形变失去防护作用，各连接节点的位置避开了型材应力集中区域，长期反复拆装也不会出现型材开裂、连接失效的问题。
