TP-Link Deco X50路由器壁挂安装支架套件

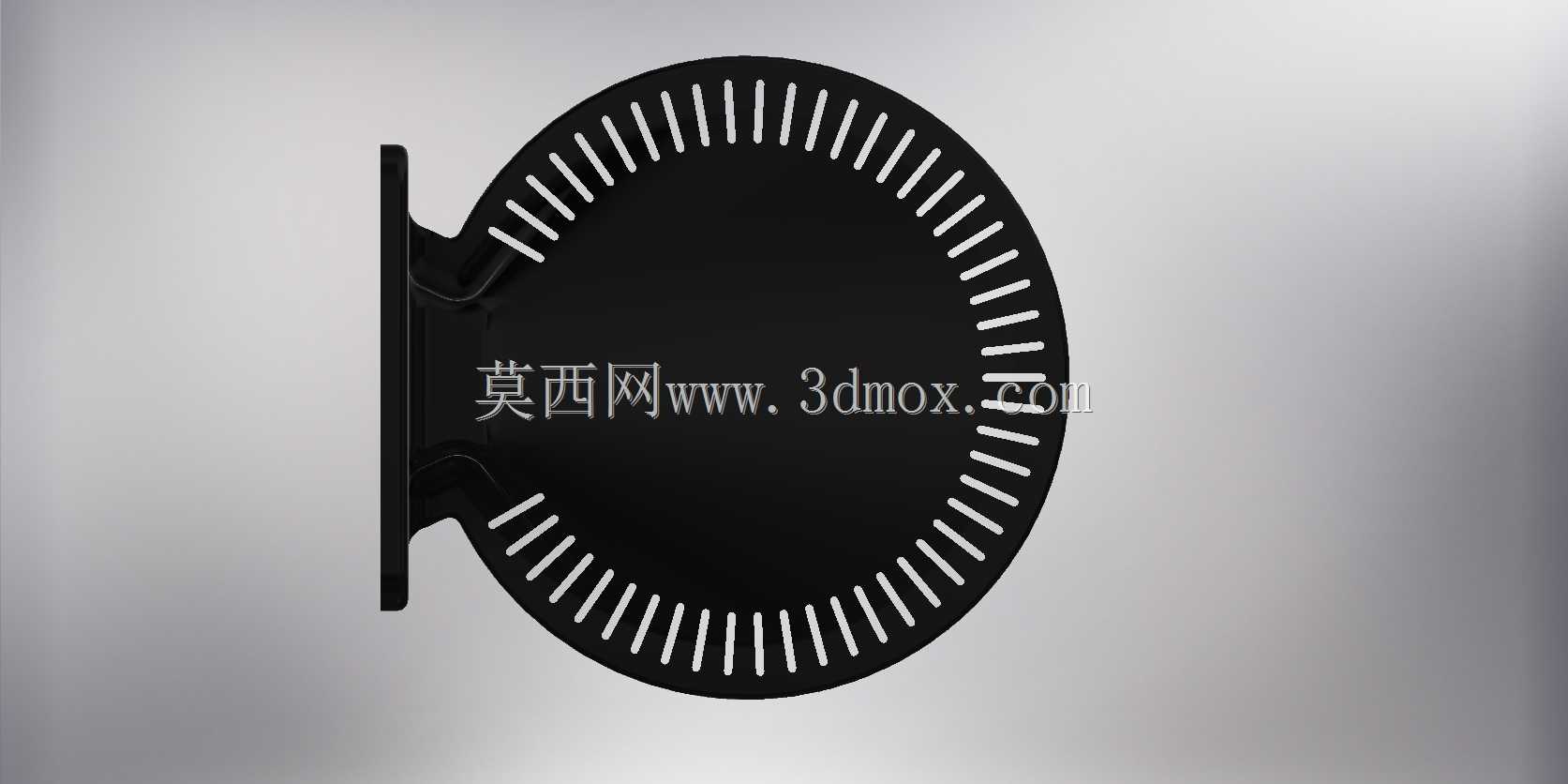

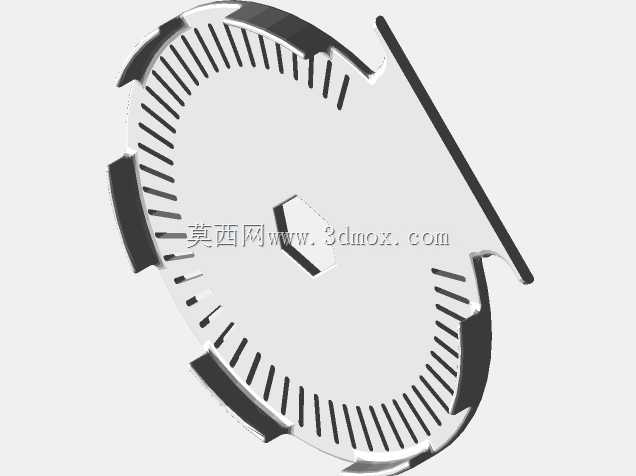

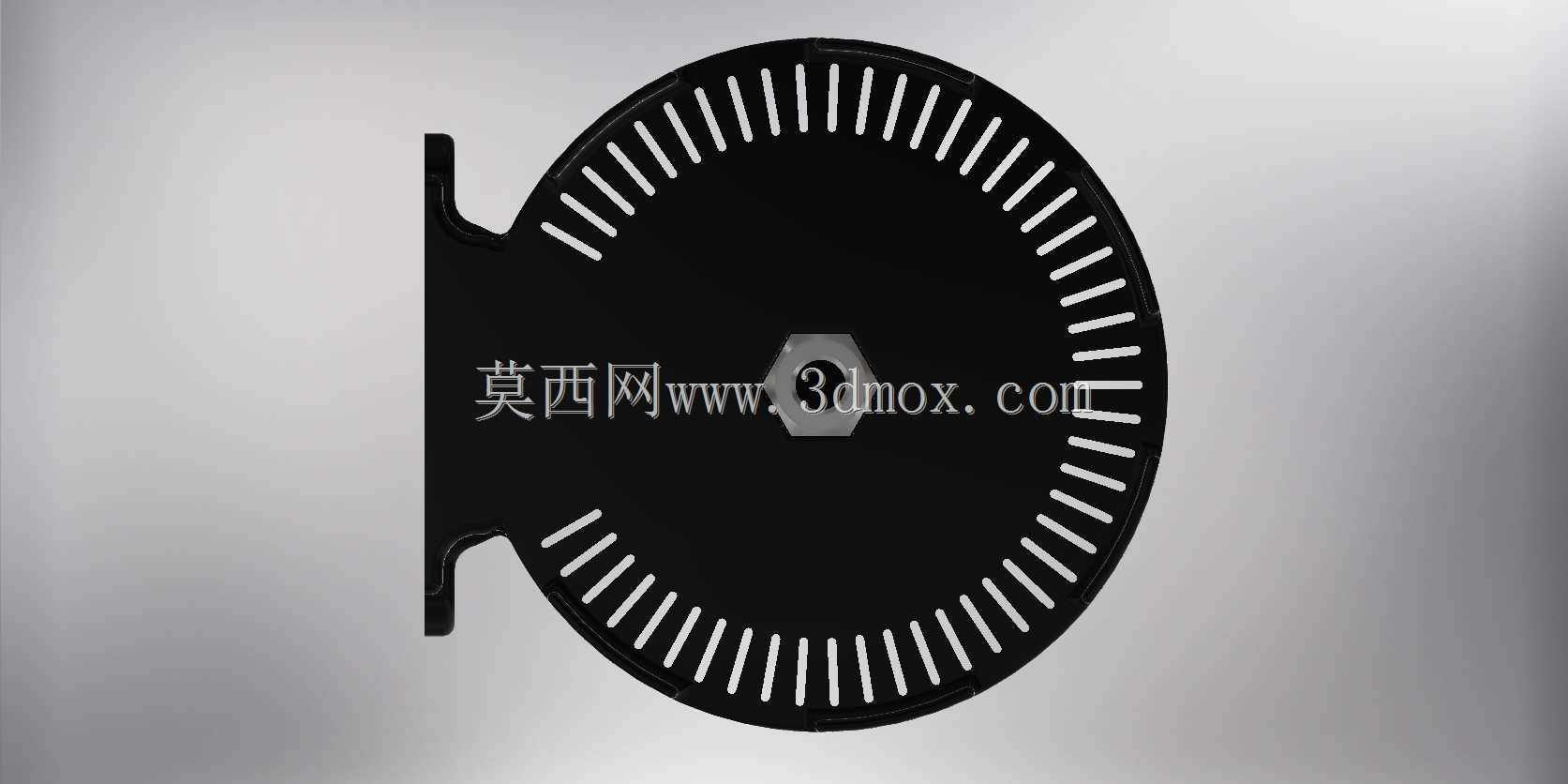

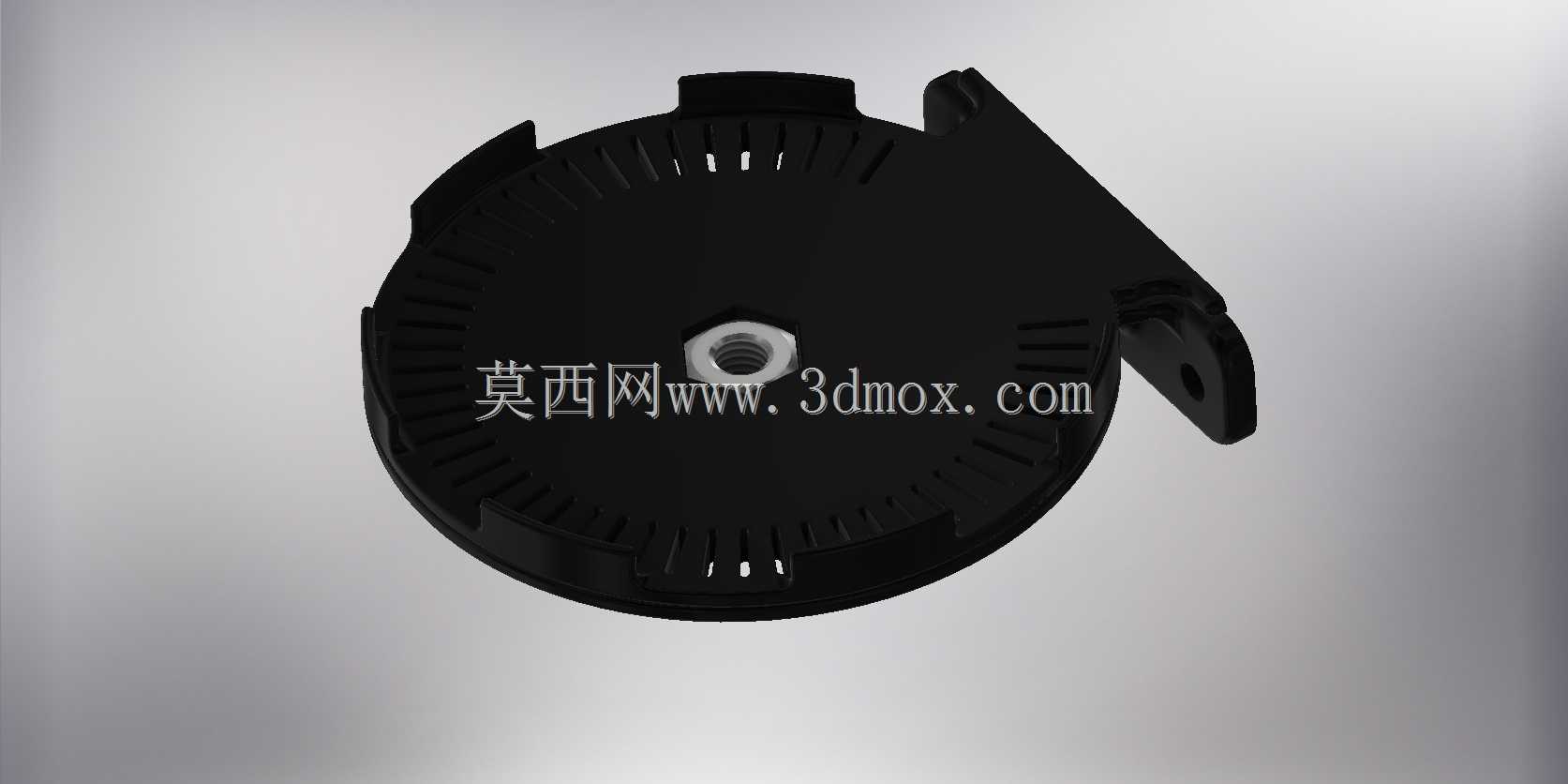

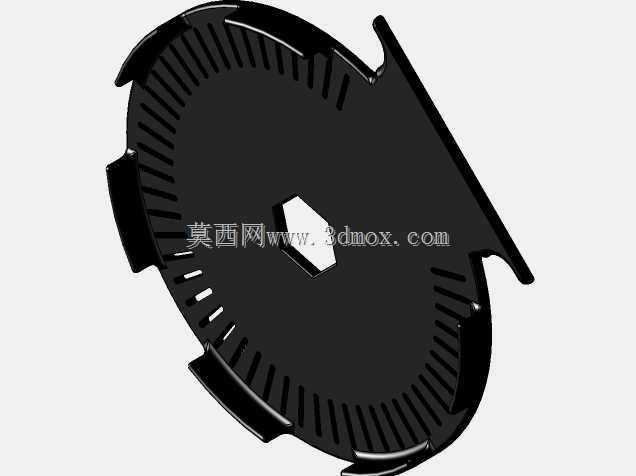

　　这套壁挂安装结构专门针对家用分布式Mesh路由设备的墙面部署场景设计，解决桌面摆放占用空间、布线杂乱、信号遮挡的实际部署痛点，适用于家庭住宅、小型办公场所、商业门店等需要将无线接入点固定在墙面的安装场景，能够让路由设备保持稳定的固定姿态，同时兼顾散热与信号传输的实际需求。整套结构由两个相互配合的装配件与一颗标准M10六角螺母组成，两个装配件分别承担墙面固定与设备承托的功能，配合标准紧固件实现无松动的装配效果。设计过程中优先考虑了装配的便捷性与长期使用的可靠性，承托部件采用圆形承托面匹配路由设备的底部轮廓，周圈设置多道弹性卡爪结构，卡爪的内圈尺寸与设备底部的外圈直径做了小过盈配合设计，安装时只需将设备对准承托面轻压即可卡入固定，不需要额外在设备本体上打孔或者粘贴胶条，不会破坏设备的外观完整性，拆卸时只需轻掰卡爪即可取下设备，方便后续的设备维护、固件升级或者位置调整。两个装配件之间通过M10标准螺母实现锁紧定位，螺母嵌入到两个部件的对应定位槽内，既能够实现两个部件的同轴度定位，避免装配后出现偏心晃动的问题，又能够通过螺纹锁紧提供足够的压紧力，防止两个装配件在长期使用中因为设备自重或者外力触碰出现相对滑动，导致设备倾斜甚至脱落。承托面的中心位置预留了螺母安装的沉孔结构，装配后螺母端面不会高出承托平面，避免顶起设备导致设备安装不平整，同时沉孔的深度经过精确核算，能够让螺母完全嵌入结构内部，不会与设备底部的壳体、散热孔或者防滑胶垫产生干涉。

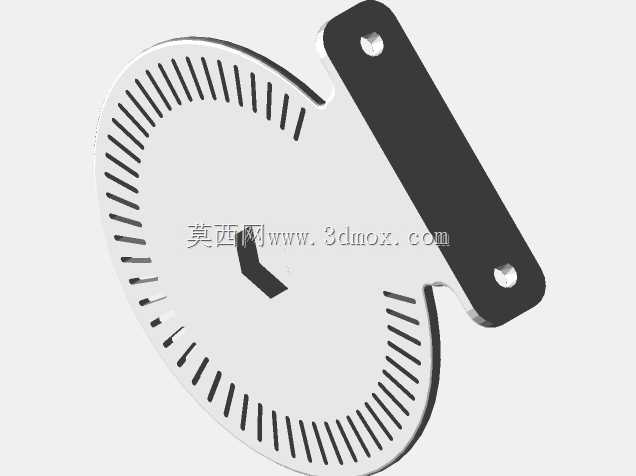

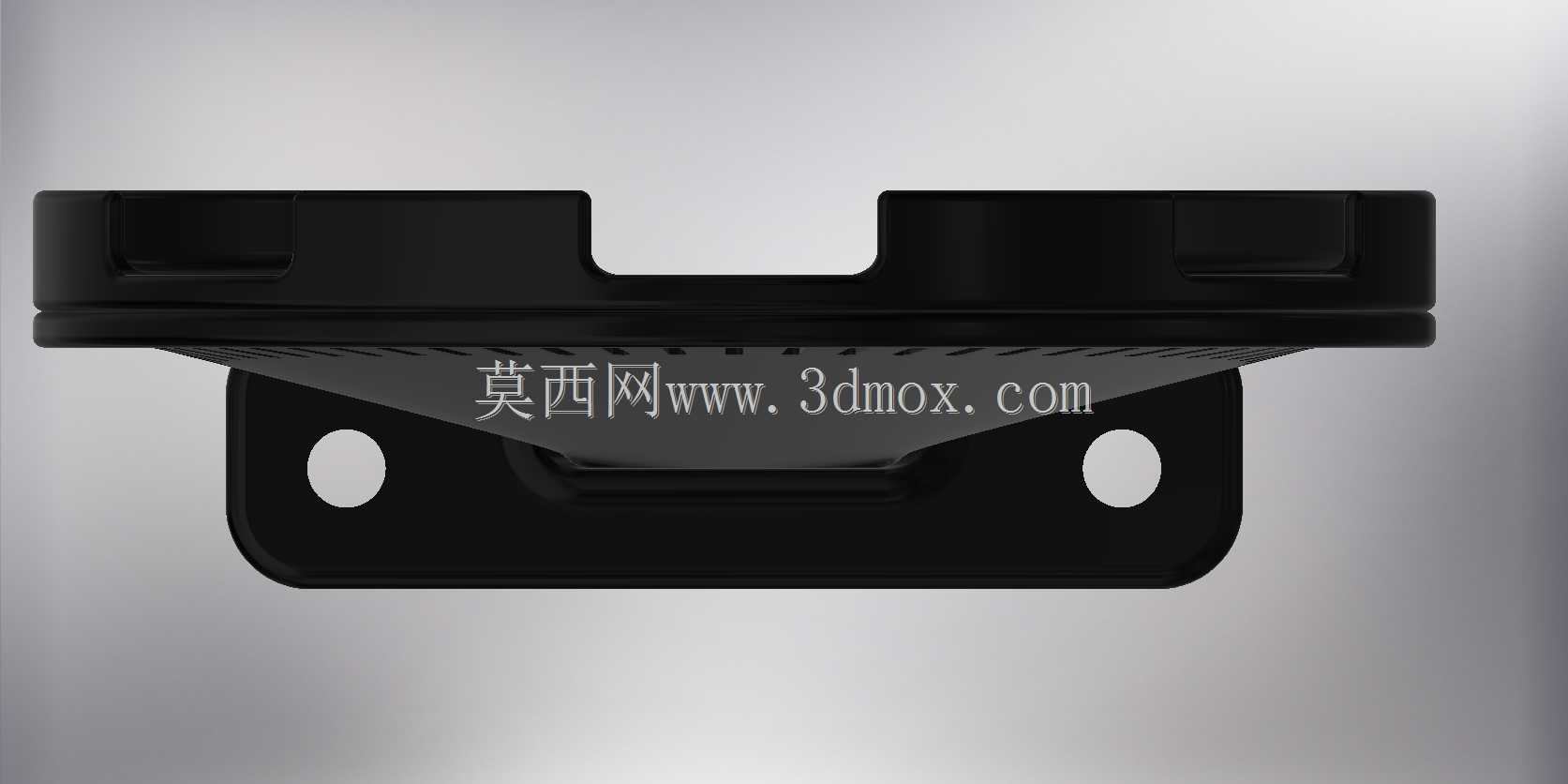

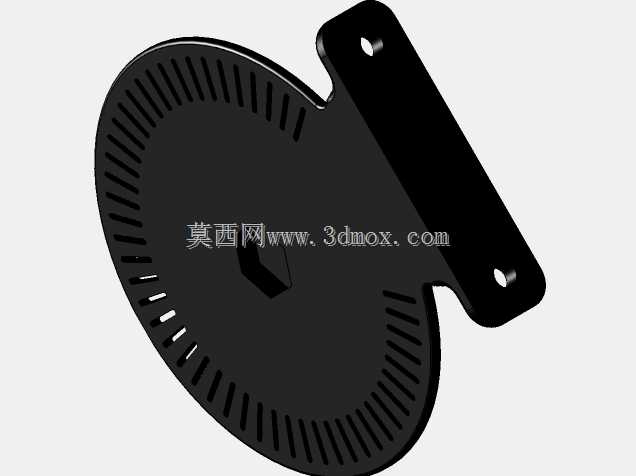

　　考虑到无线设备长期运行的散热需求，承托面的周圈均匀开设了多道通风格栅，格栅的宽度与间距经过优化，既能够保证足够的通风面积，让设备底部产生的热量能够通过格栅顺利散出，避免设备长期处于高温环境导致运行稳定性下降、使用寿命缩短，又不会因为开孔过大降低承托结构的整体刚性，保证承托部件有足够的强度承载设备的重量。承托部件与墙面固定部件之间采用铰接式连接结构，固定部件上预留了两个标准的安装孔位，可以直接使用自攻螺丝将固定件安装在墙面的实心墙体、石膏板或者木质墙板上，安装孔位采用沉头设计，螺丝装配后头部不会高出固定件表面，避免影响两个部件的贴合装配。铰接结构允许承托部件在一定角度范围内调整俯仰角度，用户可以根据实际的安装高度与覆盖需求，

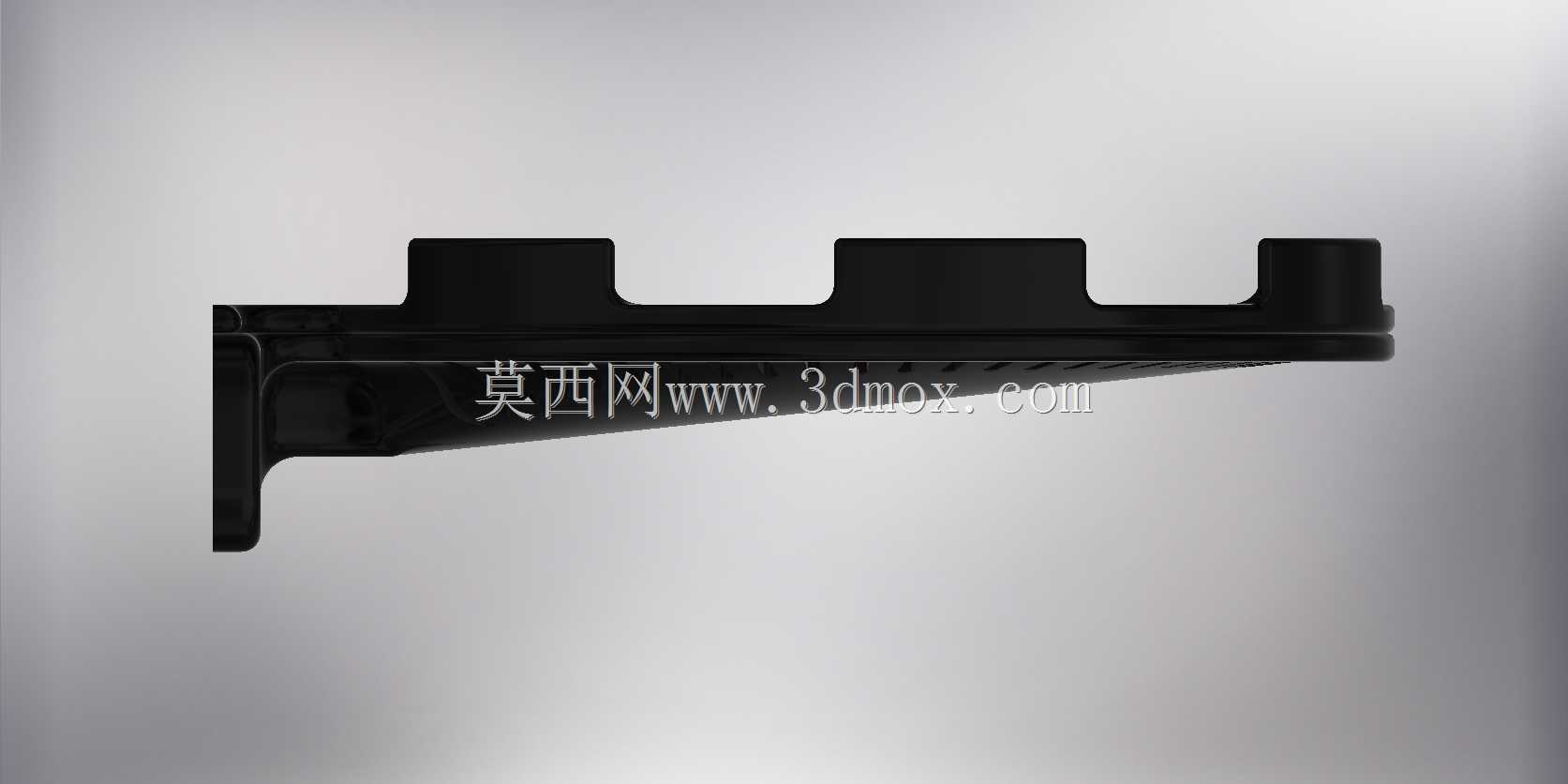

　　微调设备的朝向，让无线信号的覆盖范围更贴合实际的使用区域，减少信号盲区。设计过程中充分考虑了安装边界的尺寸控制，整套结构装配完成后，突出墙面的厚度控制在合理范围内，不会因为支架过厚导致设备突出墙面过多，影响空间的整体美观度，同时承托面的直径略小于设备底部的直径，安装后支架大部分结构被设备本体遮挡，视觉上更加简洁。布线方面，承托结构的下方预留了走线缺口，设备的电源网线缆可以通过缺口顺到墙面的线槽内，避免线缆弯折角度过大影响传输稳定性，同时让布线更加整齐美观。整套结构的配合公差经过反复校核，两个装配件的配合面采用平面贴合设计，没有多余的凸起或者凹槽，减少3D打印过程中需要的支撑结构，降低打印制作的难度与材料消耗，

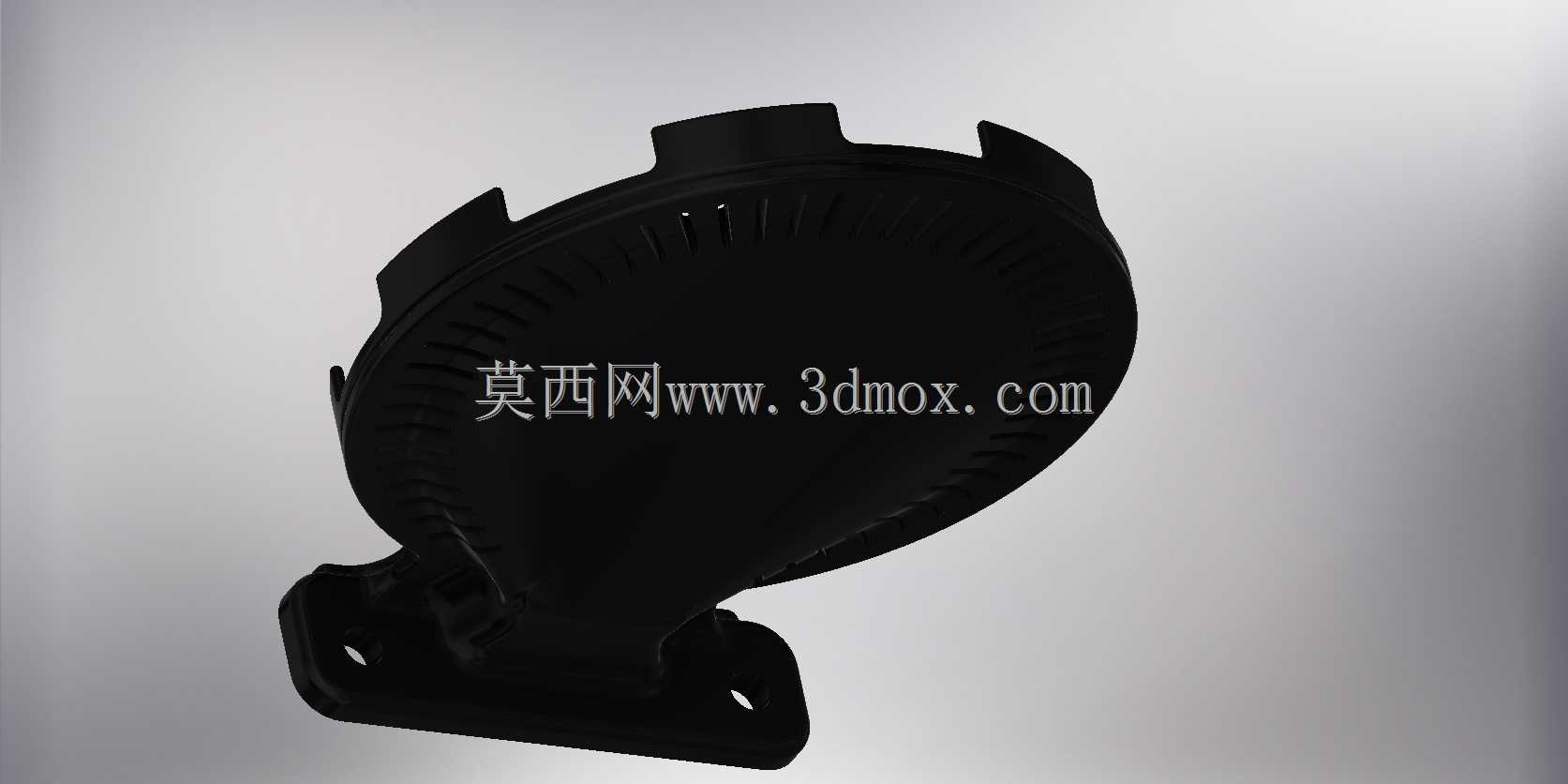

　　打印完成后只需要简单去除支撑毛刺即可完成装配，不需要额外的二次加工。卡爪结构的厚度与弹性经过优化，既能够提供足够的卡紧力，保证设备在受到轻微触碰时不会脱落，又不会因为卡紧力过大导致拆装困难，甚至刮花设备的外壳表面。固定件的安装孔距采用通用的墙面安装标准尺寸，能够适配市面上常见的膨胀螺丝与自攻螺丝规格，用户不需要额外采购特殊规格的紧固件，使用常规的家装五金配件即可完成安装。在结构强度方面，承托部件的背部设置了多道加强筋，从中心螺母安装位向周圈卡爪位置辐射分布，提升承托面的整体刚性，避免长期承重出现承托面变形下凹的问题，保证设备长期保持水平安装姿态。整套结构没有多余的装饰性结构，所有的结构设计都服务于功能需求，从实际安装使用的痛点出发，兼顾了安装便捷性、使用可靠性、散热性能与外观简洁性，能够很好地满足分布式路由设备壁挂部署的实际使用需求。
