山地车碟刹头锁及配套拆装工具结构

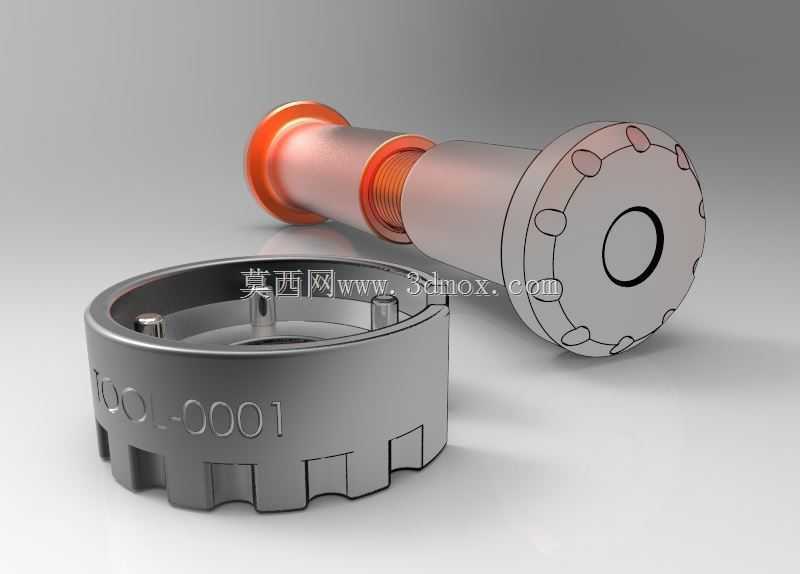

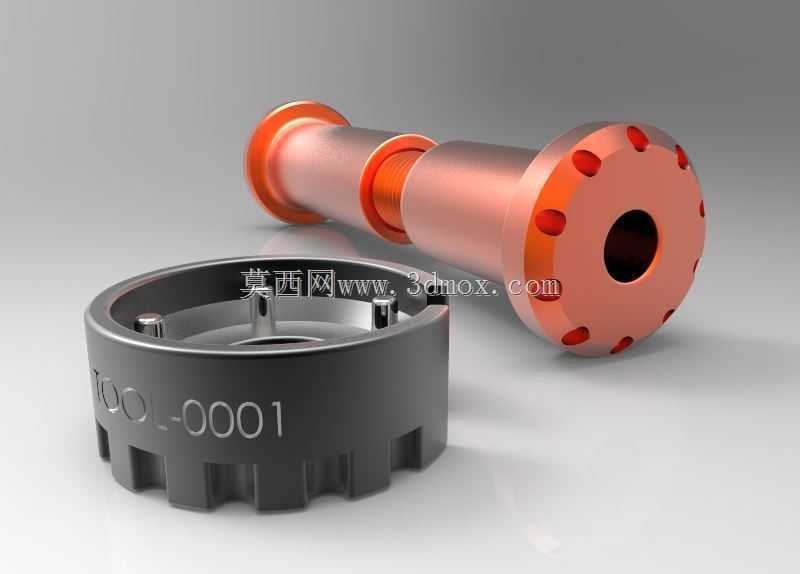

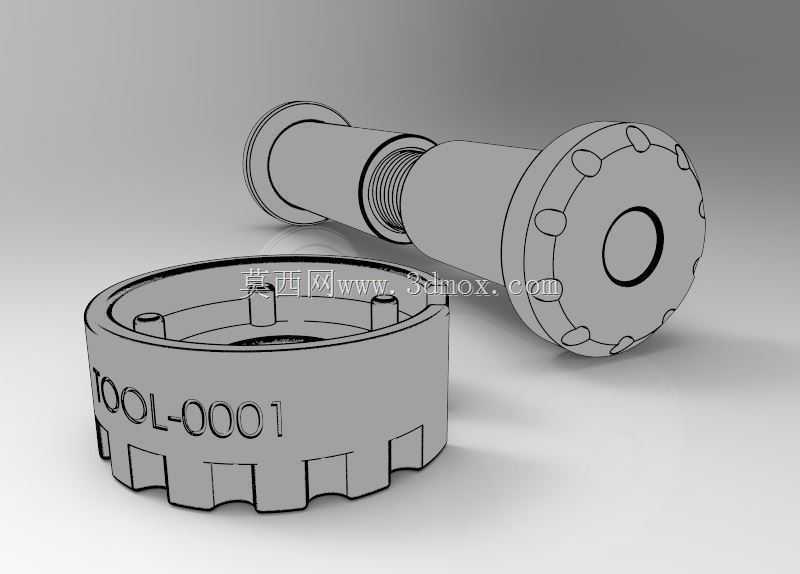

　　这套结构对应山地车前叉碟刹走线的头锁部件与配套拆装工装，在越野骑行场景中，前刹走线从头管位置穿过时，常规锁紧结构容易受颠簸出现松脱、线缆磨损的问题，这款带电缆通道的头锁正是针对这类工况设计，锁紧后可将刹车线缆与头管转动部位完全隔离，避免转向过程中线缆被拉扯、剐蹭外管，同时能保证头管转动的顺畅度，不会出现转向卡滞的问题。配套的拆装工具外圈做了等距分布的卡槽，刚好和头锁法兰端的凸台完全契合，拆装时不需要额外夹持头锁本体，避免金属表面被夹伤留下划痕，也能保证锁紧力矩均匀施加，不会因为单侧受力导致螺纹偏斜，损伤前叉头管的外螺纹。从结构设计来看，头锁主体采用阶梯轴式结构，一端是带内螺纹的锁紧段，螺纹规格匹配常规山地车前叉头管的标准外螺纹，

　　中间段做了光滑过渡，避免线缆穿过时被锐边割伤，另一端的法兰盘均匀分布8个半圆形凸台，既作为拆装时的受力点位，也能在锁紧后和碗组上盖贴合，增大接触面积，分散锁紧时的压应力，避免碗组被压出凹痕。配套的工具为环形套筒结构，内圈设置两个定位销，刚好对应头锁法兰内侧的两个定位孔，拆装时定位销先插入孔位，再通过外圈的卡槽施加扭矩，相比普通的开口扳手，这种结构不会在拆装时打滑，也不会损伤头锁的外观表面，工具外圈的齿状结构是为了手动预紧时增加摩擦力，不需要额外工具就能完成初步锁紧，最后再用扭矩扳手施加规定力矩即可。安装边界上，头锁的法兰直径控制在32mm以内，适配绝大多数标准山地车头管的安装空间，不会和把立、碗组盖产生干涉，

　　中间的线缆通道直径为5mm，可同时容纳一根刹车油管和一根变速线管，满足内走线车架的走线需求，锁紧段的螺纹长度为12mm，可适配不同厚度的碗组上盖，安装时不需要额外打磨调整，直接旋入即可。工具的外径为45mm，手动操作时握持空间充足，内圈的避让直径为28mm，可套过头锁的主体段，直接和法兰端的受力点位贴合，拆装过程中不会和头锁的螺纹段接触，避免损伤螺纹牙型。在实际装配场景中，这类头锁多用于重度越野的山地车、土坡车，这类车型骑行时颠簸幅度大，头管位置的部件受振动冲击强，普通的锁紧螺母容易出现退丝松脱的问题，这款头锁的法兰凸台在锁紧后可配合碗组上盖的防转槽，避免骑行过程中头锁转动，保证线缆通道的位置始终固定，

　　不会因为头锁转动导致线缆被拉扯变形。设计时特意将线缆通道的边缘做了R0.8的圆角处理，线缆穿过时不会被锐边割伤外管，长期使用也不会出现线缆外皮磨损破裂的问题，头锁的表面做了阳极氧化处理，不同颜色的氧化层既可以区分规格，也能提升防锈能力，在雨天骑行、泥水溅洒的场景下也不会出现锈蚀卡死的问题。
