福娃三轴挂车机械悬挂结构设计

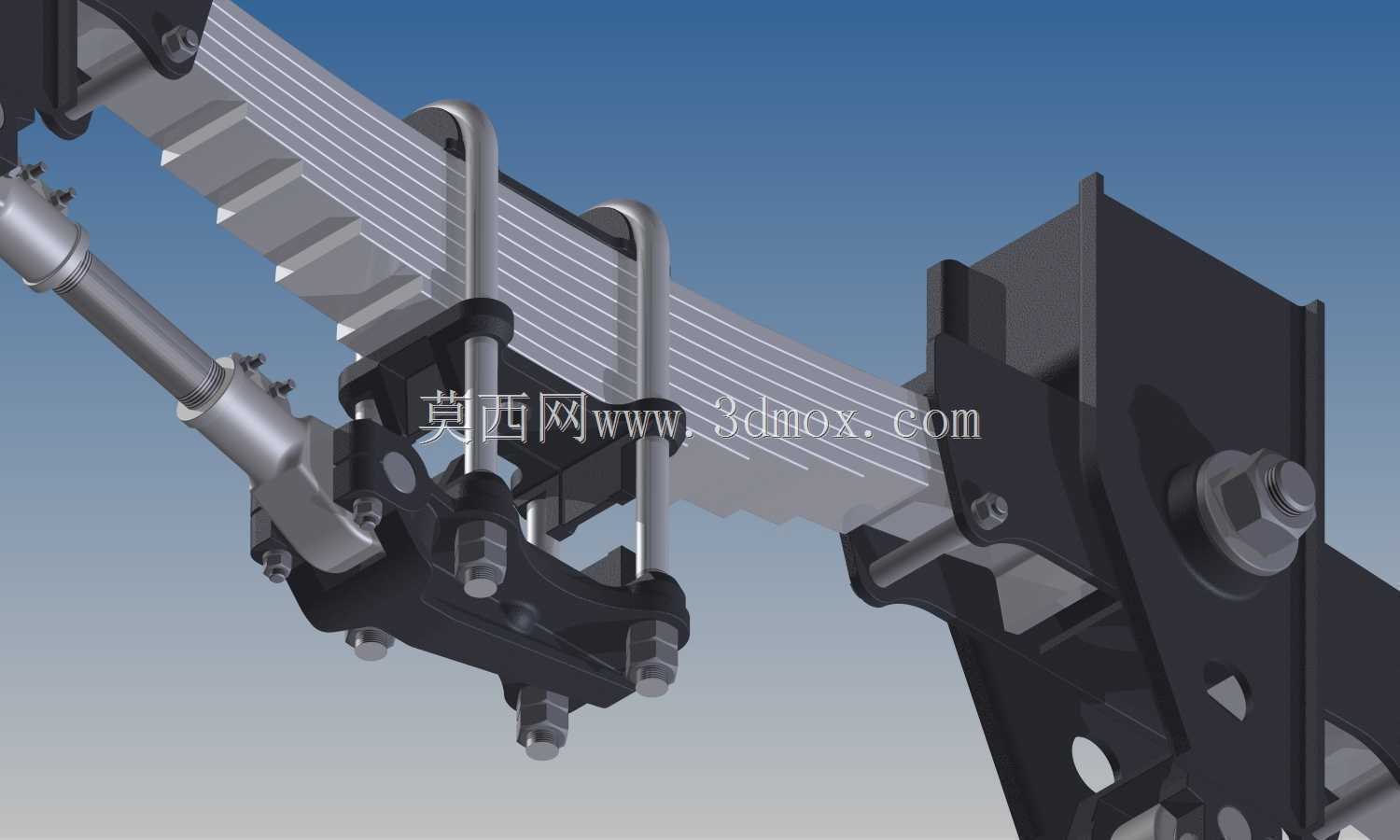

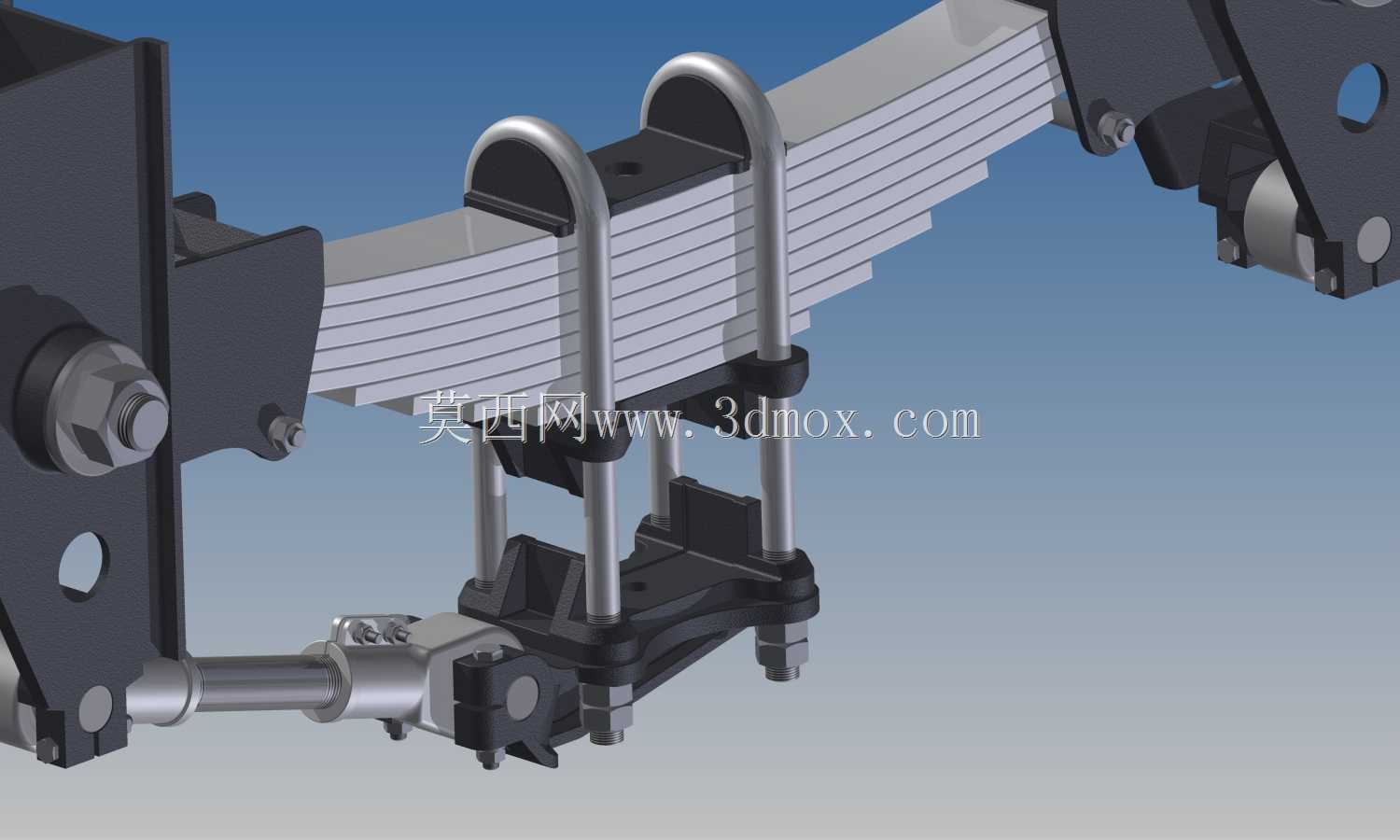

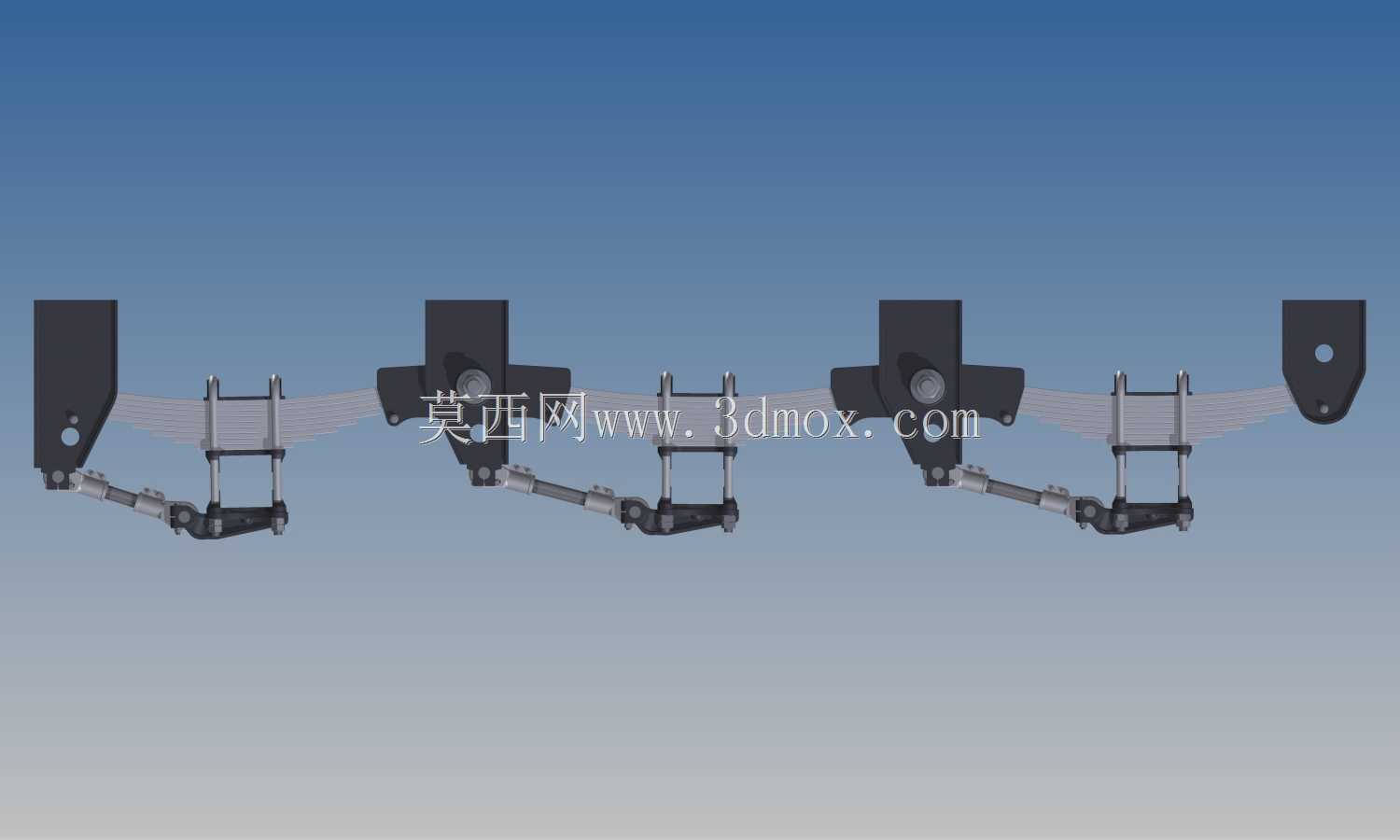

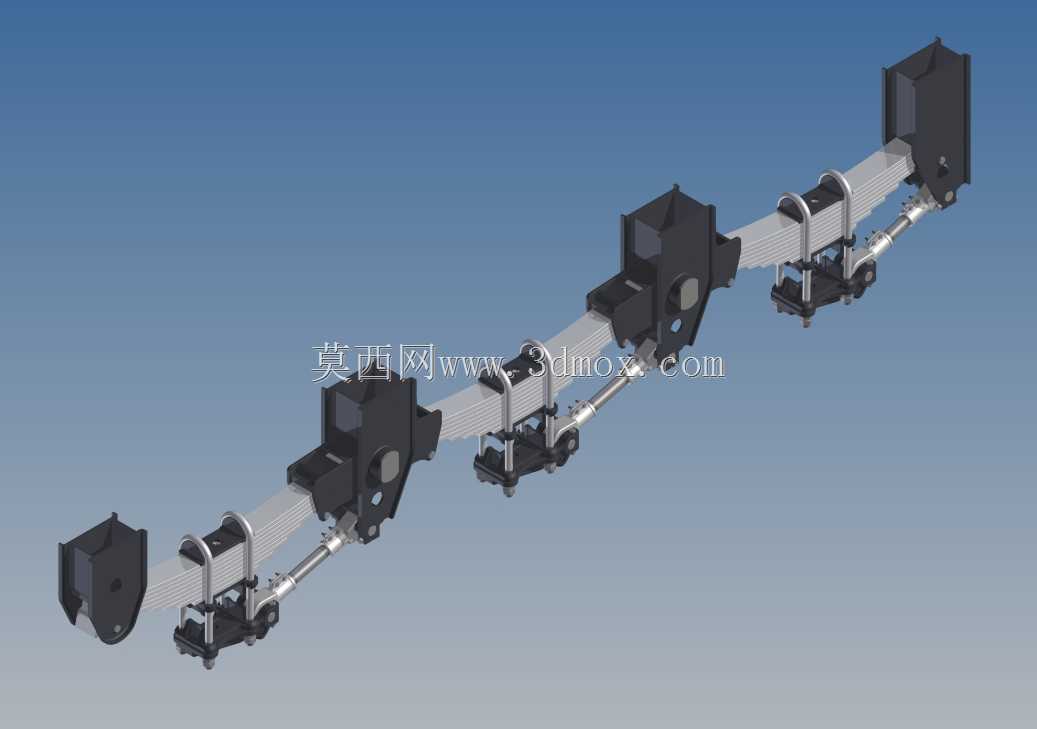

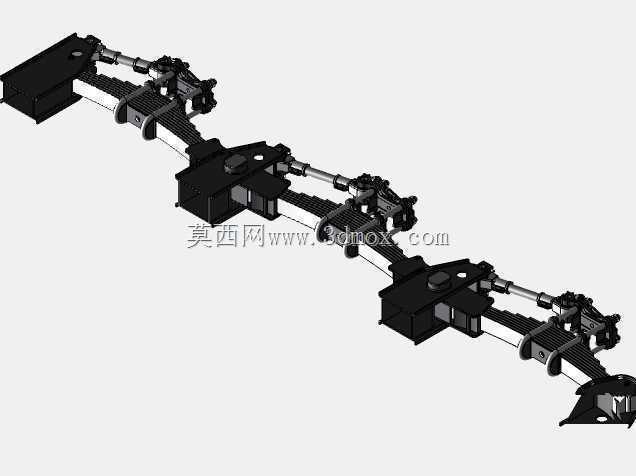

　　该三轴机械悬挂主要适配重型货运挂车的底盘承载需求，常见于干线物流运输、工程物料转运类挂车的行走系统配置，核心作用是传递车架与车桥之间的各向作用力与力矩，缓冲路面传递的冲击载荷，衰减行驶过程中的振动，保障挂车行驶的平顺性与结构可靠性。整套悬挂采用多轴串联的均衡式布局，沿车架纵向依次布置三组悬挂单元，每组单元匹配对应车桥安装位，通过均衡梁结构实现各轴载荷的动态分配，避免单轴载荷过大引发的轮胎异常磨损、桥体变形等问题，适配非铺装路面、起伏路况下的行驶需求，减少复杂路面对车架的冲击损伤。从结构设计来看，每组悬挂单元包含钢板弹簧组、吊耳支架、推力杆、减震连接座等核心部件，钢板弹簧采用多片叠层结构，通过U型螺栓与车桥紧固连接，

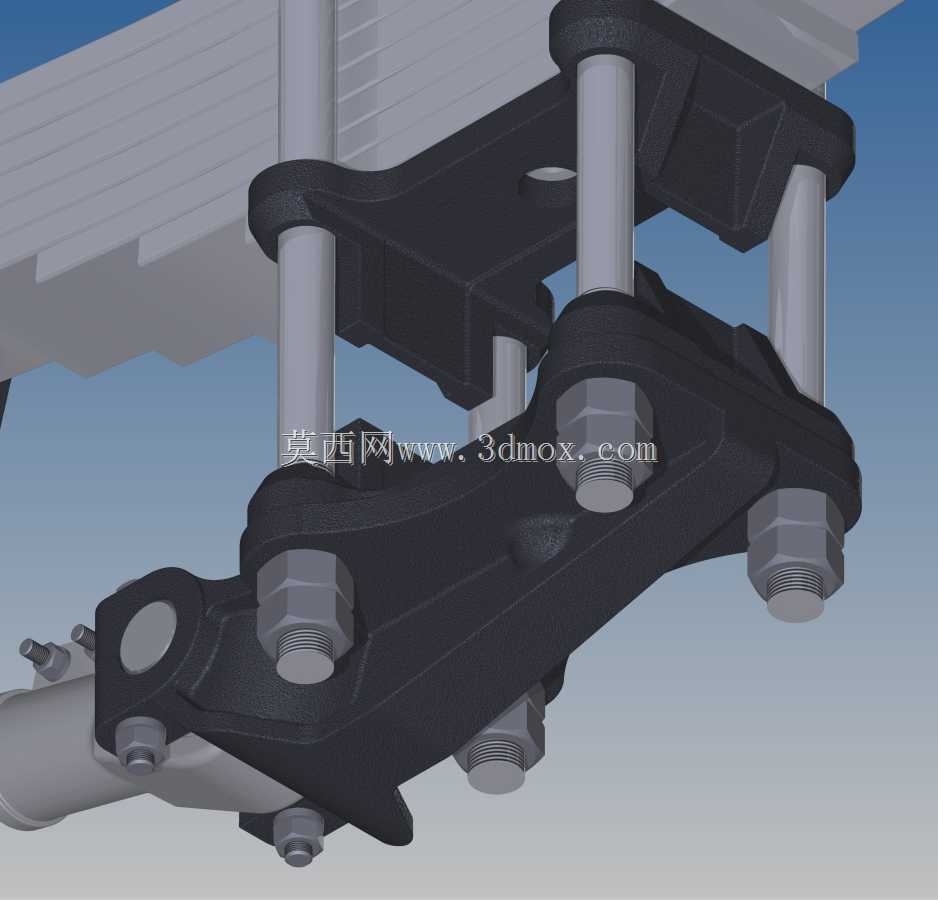

　　弹簧两端分别通过铰接吊耳与车架纵梁上的安装支座连接，既保留了弹簧变形时的纵向伸缩余量，也能限制车桥的横向位移。推力杆采用斜向布置的杆系结构，一端连接车架支座，一端连接桥体安装座，可传递车辆制动、加速时的纵向力，同时约束车桥的扭转与横向窜动，保障行驶过程中车桥与车架的相对位置精度。安装边界方面，整套悬挂沿车架纵向的布置间距匹配常规三轴挂车的轴距参数，各安装支座的孔位与车架纵梁的腹板、下翼面安装位适配，钢板弹簧的弧高参数匹配挂车空载、满载状态下的车架高度变化范围，吊耳的摆动角度预留了足够的行程余量，避免弹簧压缩到极限位置时出现结构干涉。设计过程中重点考量了各铰接点的磨损余量，所有铰接位置均预留了润滑脂加注通道，

　　适配商用车长周期运维的需求，各部件的连接强度匹配挂车额定总质量的载荷要求，板簧的刚度参数经过匹配调校，兼顾重载承载能力与空载行驶的平顺性，避免空载时悬挂过硬引发的跳动问题。整套结构没有采用复杂的电控液压元件，纯机械结构的设计降低了后期运维的成本与故障概率，适配货运场景下高可靠性、易维护的使用需求，各部件的模块化设计也支持单组悬挂单元的单独拆装更换，减少维修时的停机时间。
