多接口通用柜锁开启工具结构设计

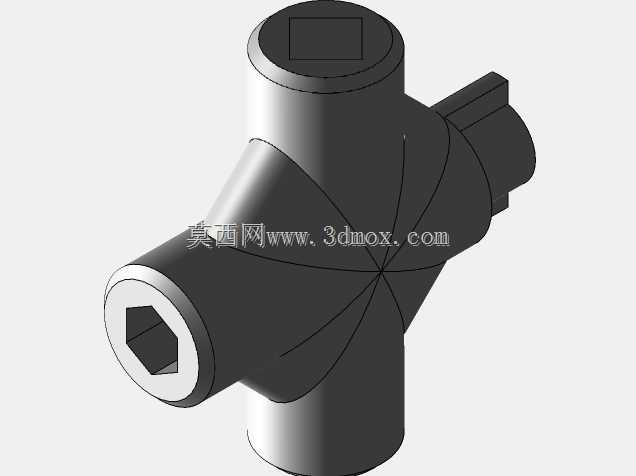

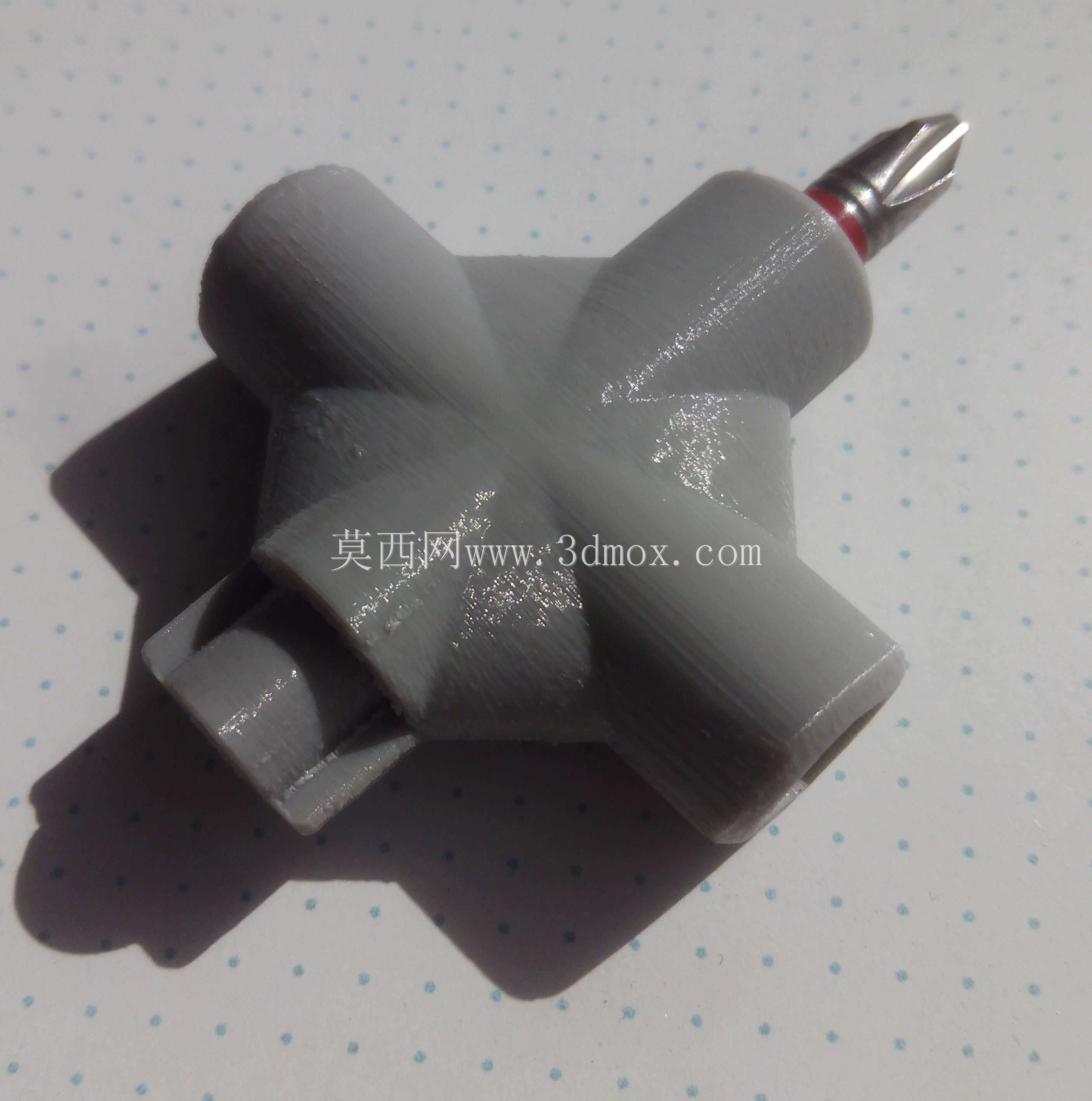

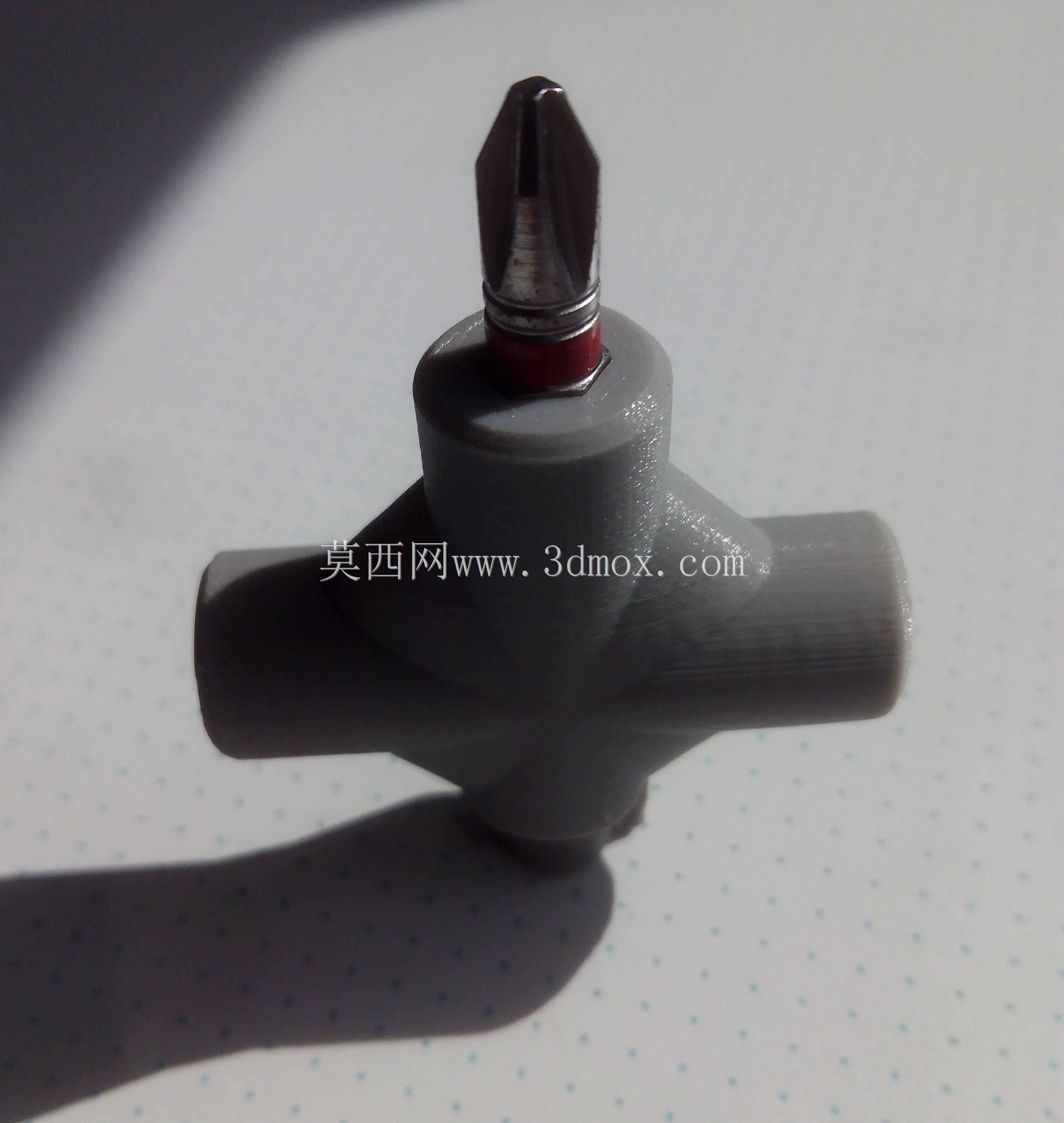

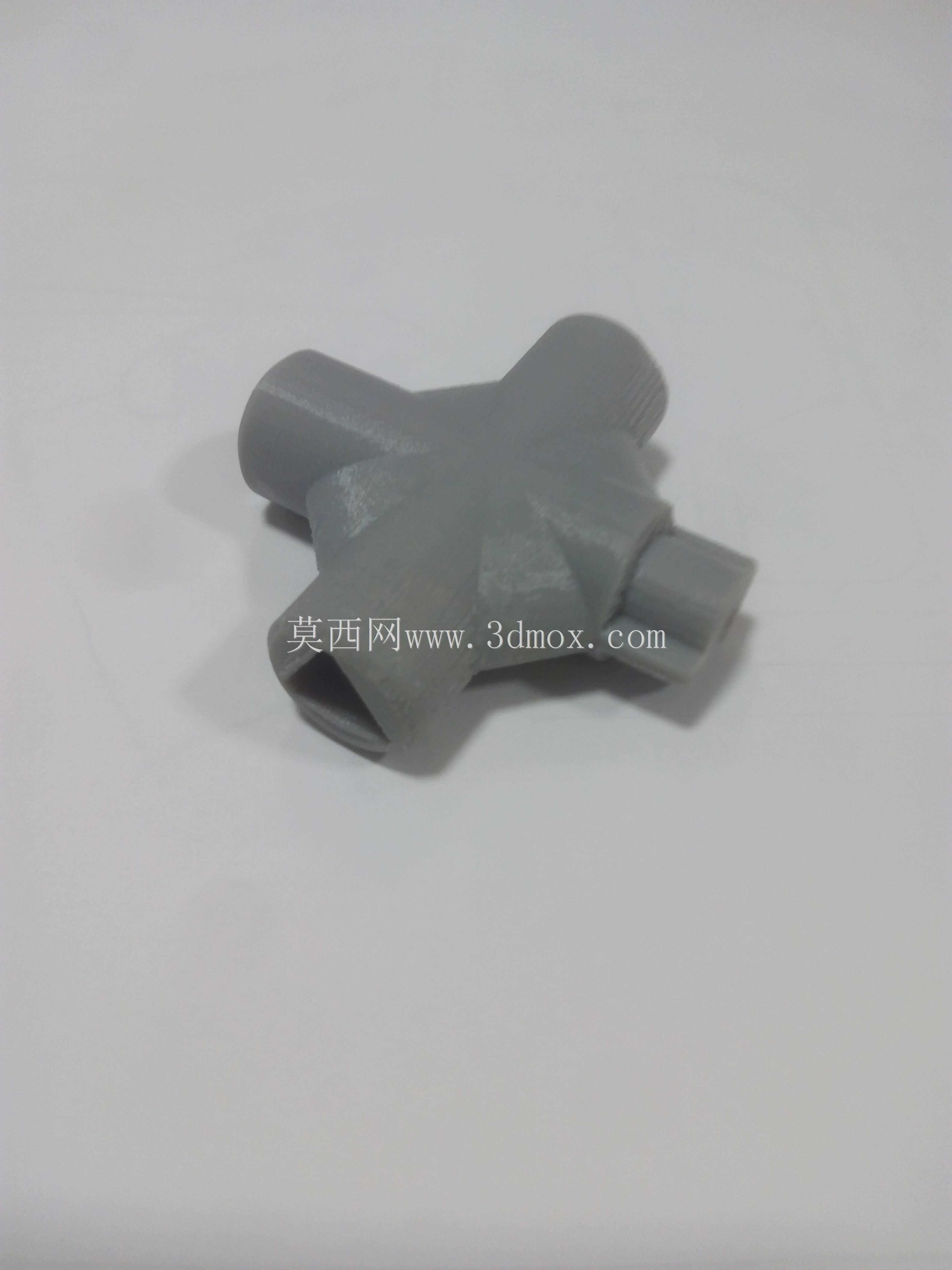

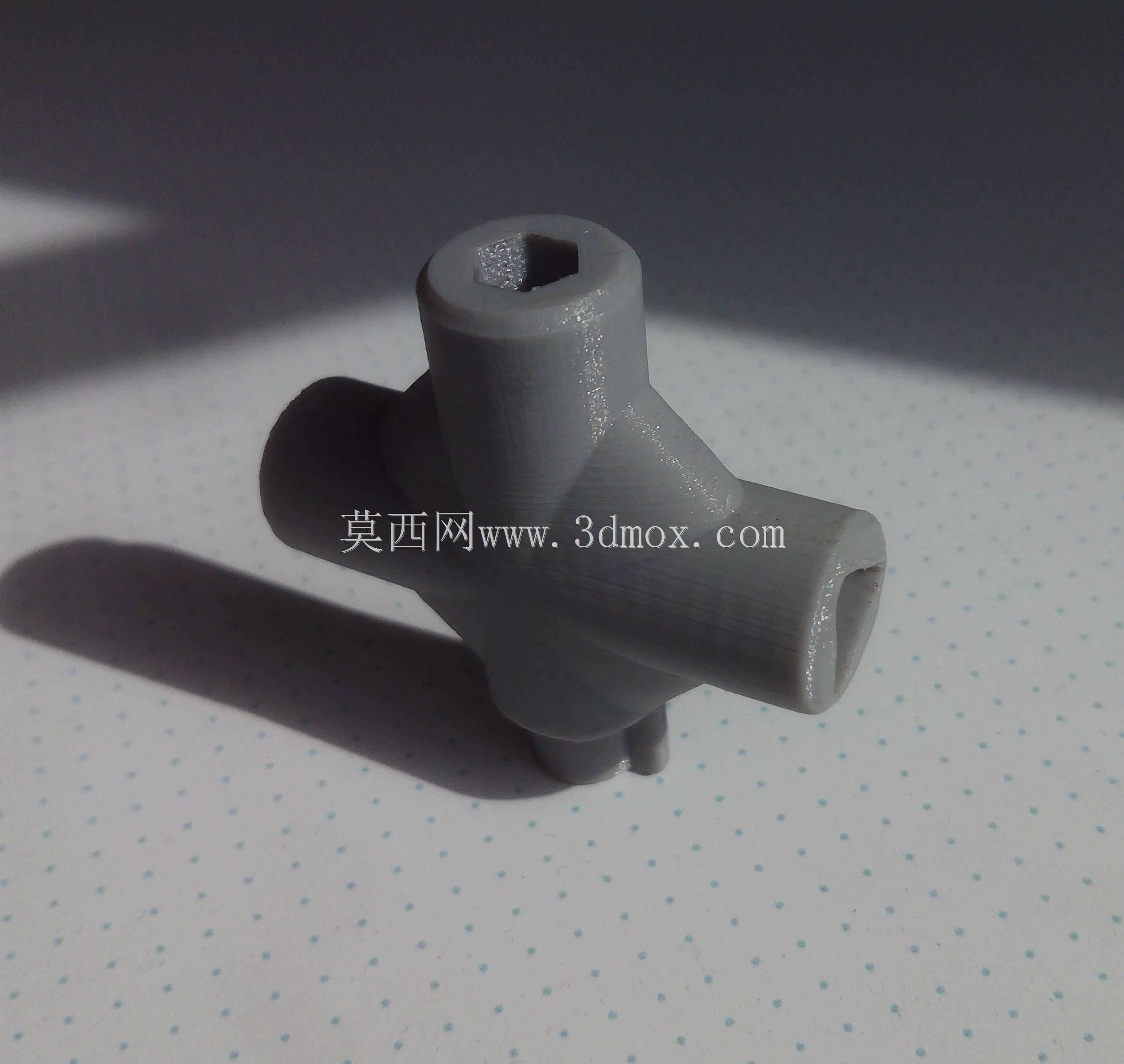

在日常设备运维、机柜检修、办公家具维保场景中，运维人员往往需要携带大量对应不同锁具的钥匙，不仅收纳繁琐，还容易出现遗漏导致作业停滞，这款多接口通用开启工具正是针对这类痛点设计的实用五金配件。从结构设计来看，主体采用十字交叉的一体式布局，三个伸出端分别加工了三种市面最常见的柜锁锁舌接口，分别适配电器柜、文件柜、抽屉柜上常见的方孔、三角孔、一字槽锁芯，无需额外更换接头，转动工具即可匹配不同锁型，大幅减少随身工具携带量。工具内部预留了直径6mm、长度4mm的圆柱形磁钢安装腔，装配磁钢后既可以吸附铁质锁具避免工具滑脱，也能临时吸附小型螺丝等零件，适配高空作业时单手操作的需求。工具的其中一个端部设计有标准1/4英寸内六角接口，可直接配套标准六角钻头使用，拓展了临时钻孔、拧动小规格螺丝的功能，无需额外携带批头手柄。从安装边界与尺寸适配来看，整体最大外接圆直径控制在30mm以内，长度不超过60mm，可轻松放入工装裤口袋或者小型工具包，不会占用过多收纳空间，各接口的尺寸公差按照IT8级精度设计，既保证与锁芯的配合间隙合理，不会出现晃动打滑磨损锁芯的问题，也能适配长期使用出现轻微磨损的旧锁具，不会出现插不进的情况。结构设计上采用等壁厚的加强筋布局，十字交叉位置做了R3的圆角过渡，避免应力集中导致受力断裂，选用常见的尼龙加玻纤材料3D打印即可满足日常使用的强度需求，也可采用锌合金压铸实现批量生产，表面无需额外处理即可具备足够的耐磨性能。实际使用中，针对小区配电房巡检、写字楼办公家具维保、工厂设备柜日常检修这类需要频繁开启不同柜锁的场景，单把工具就能覆盖80%以上的通用柜锁开启需求，配合端部的六角接口，还能完成简单的拆装作业，减少工具切换的时间，提升一线运维人员的作业效率。设计过程中特意将各接口的深度控制在8mm，既保证足够的咬合深度不会滑脱，也不会因为插入过深顶到锁具内部的复位弹簧，适配绝大多数厚度在1-2mm的柜门锁片，不会出现顶死无法转动的问题，握持部位做了轻微的磨砂纹理处理，手上沾有少量油污时也能保证足够的摩擦力，转动施力时不会打滑。
