泛型JOST支腿式支撑起落装置结构

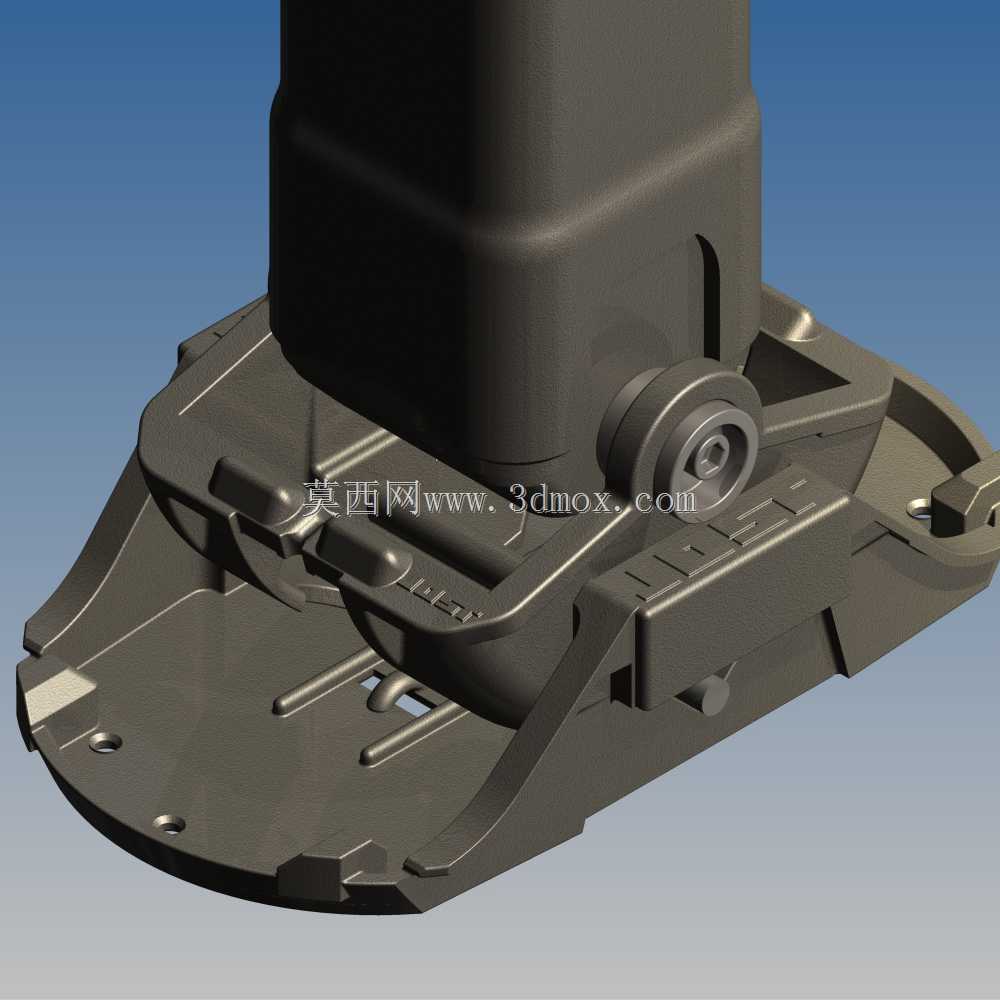

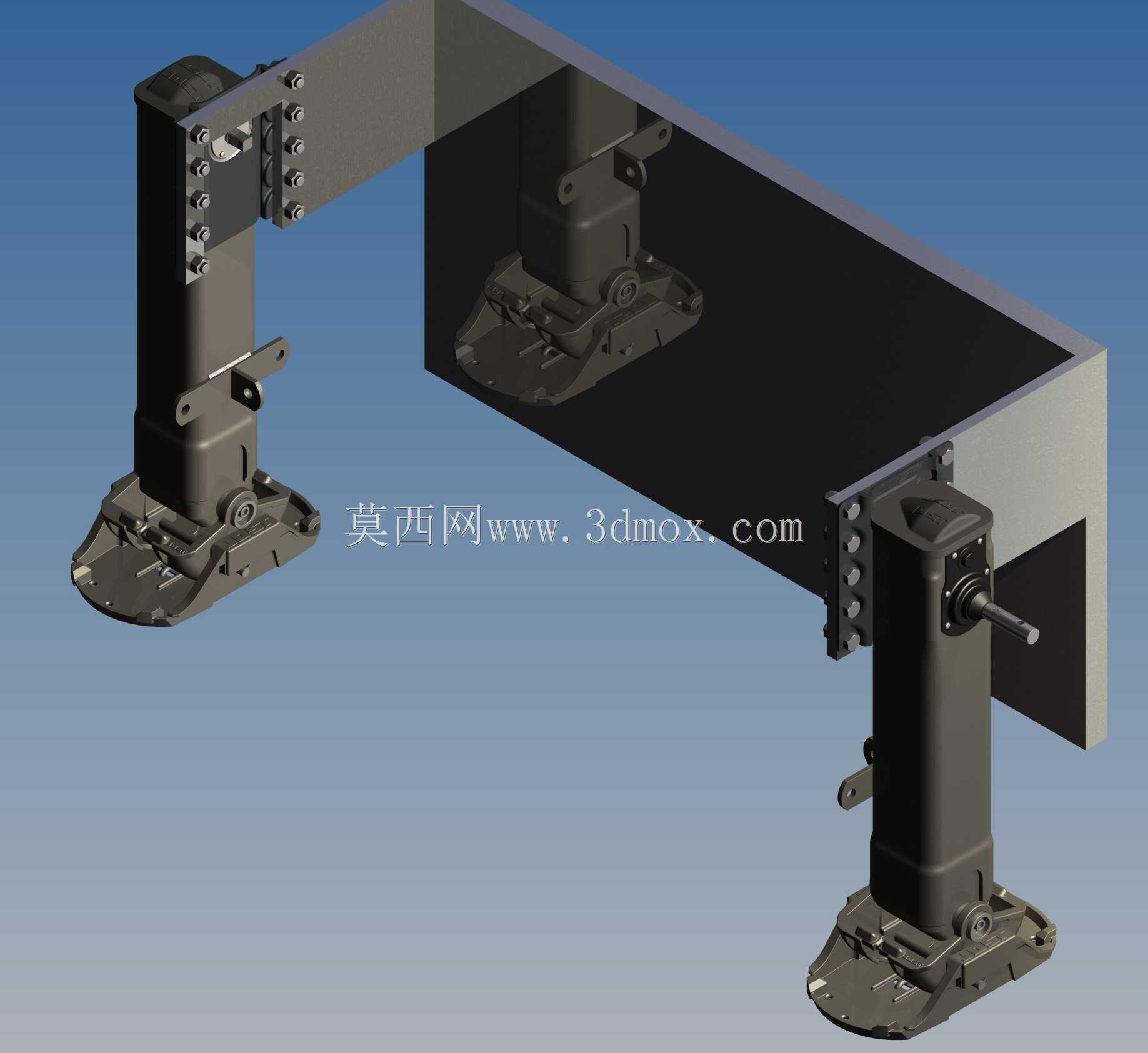

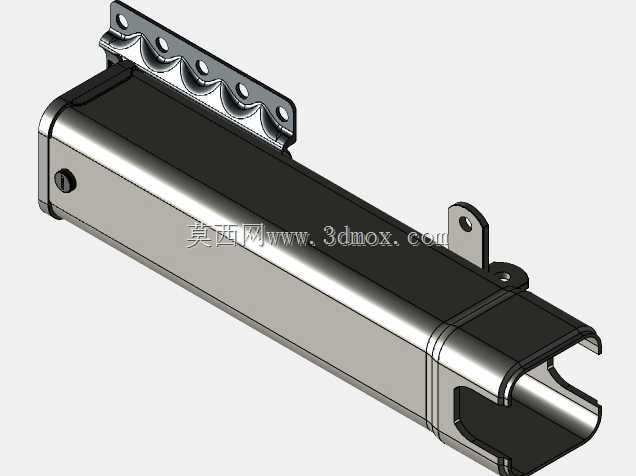

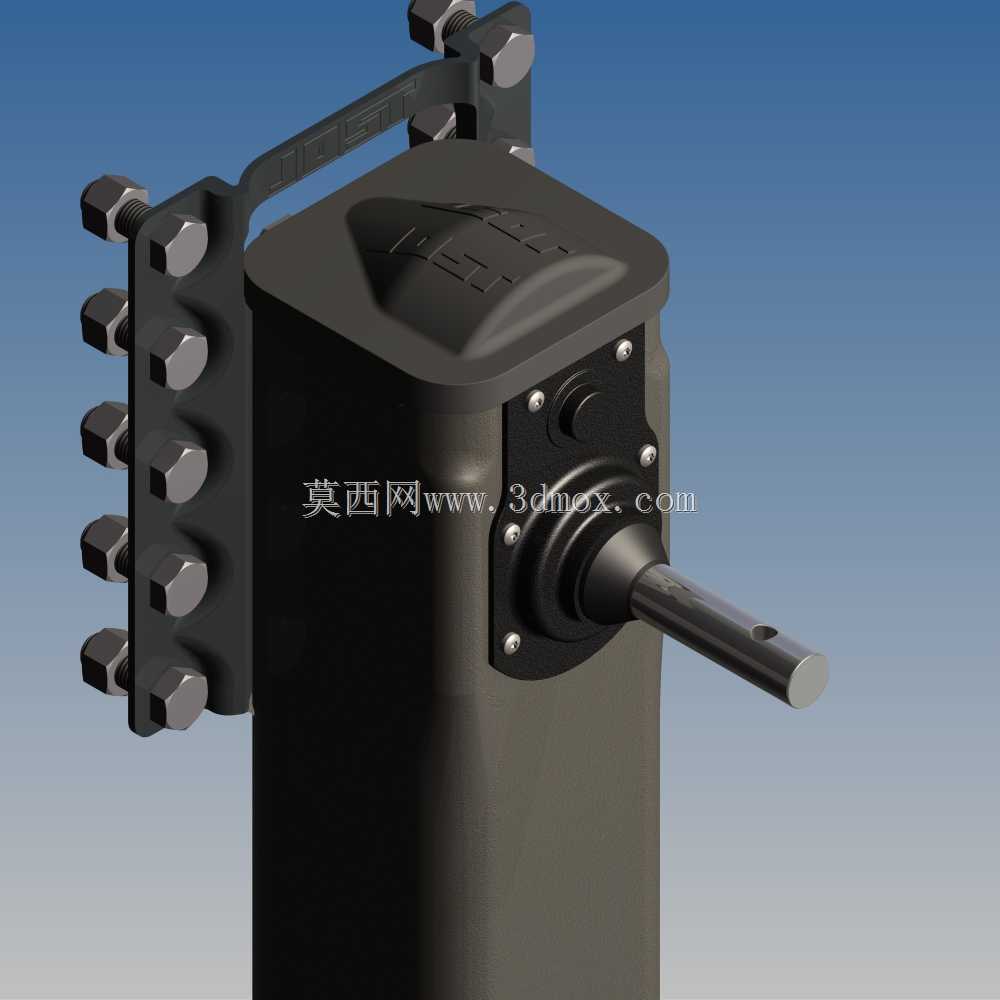

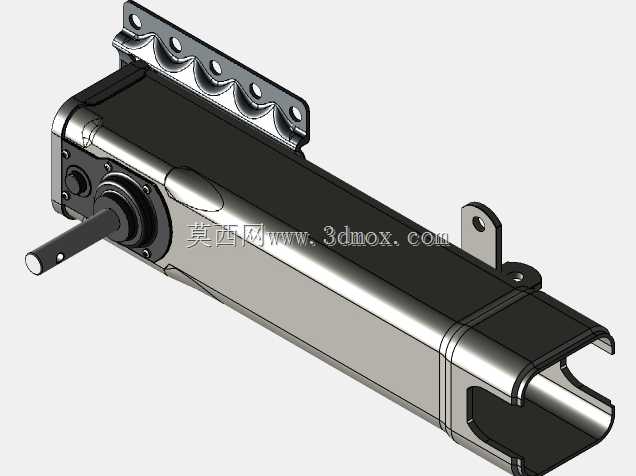

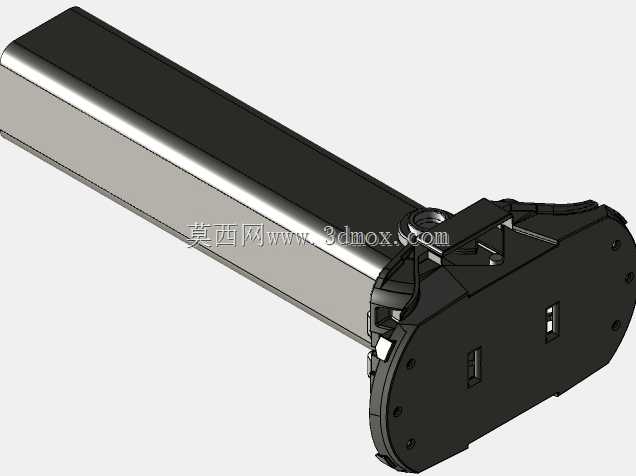

这类支撑起落结构常见于半挂货运车辆、重型专用作业装备的驻车支撑场景，替代传统单点支撑结构，在设备脱离牵引动力后承担整车载荷的垂直传递，避免设备静置时出现车架下沉、侧倾风险，尤其适配长期驻停作业、场地地面平整度不足的使用工况。从结构设计逻辑来看，整套装置采用三点式对称布局，两支支腿分置车架前端两侧，通过连接横梁与车架纵梁刚性固定，支腿本体采用箱型截面的高强度钢构主体，内部集成螺旋升降传动副，侧部伸出的摇柄接口可接入手动摇臂或电动驱动单元，驱动内部丝杆转动实现支腿底座的垂直升降，单支支腿的升降行程覆盖常规货运场地的地面高度差范围，底座采用大面接触的盘式结构，增大与地面的接触面积，降低单位面积压强，避免软质地面出现支腿下陷问题。设计阶段优先考虑安装边界的适配性，支腿与车架连接的安装板采用多组等距螺栓孔阵列，可适配不同宽度规格的车架纵梁安装需求，连接横梁的长度可根据车架实际宽度做裁切调整，无需额外改制连接结构即可完成装配。支腿本体的侧面设置有行程锁止机构，当升降到目标高度后可自动卡入丝杆的定位槽，避免受载后出现丝杆回退、支撑高度下沉的问题，底座与支腿杆身采用铰接连接，可自适应地面的微小倾斜角度，保证支撑面完全贴合地面，不会出现局部点接触导致的应力集中。在实际选型应用中，这类结构的额定静载荷覆盖常规半挂车的前部支撑载荷需求，传动副采用梯形螺纹设计，具备自锁特性，即使锁止机构出现意外失效，螺纹副本身的自锁角度也可阻止支腿自动回缩，双重安全设计适配重载驻车的安全要求。建模过程中对支腿内部的传动间隙、安装孔位的同轴度、升降行程的极限位置都做了完整还原，可直接用于车架装配的干涉检查、支撑工况的受力仿真分析，也可作为同类支腿产品改型设计的基础参考模型，帮助设计人员快速完成安装位置布局、操作空间校核的前期工作，减少从零开始建模的重复工作量。
