圆柱体积轨道振动器齿轮泵类机构设计

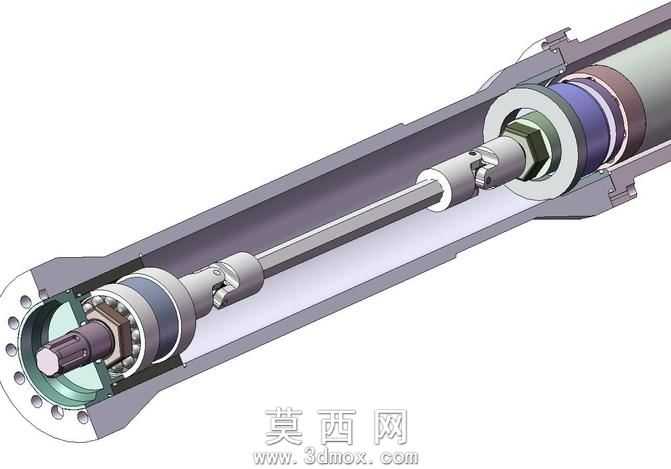

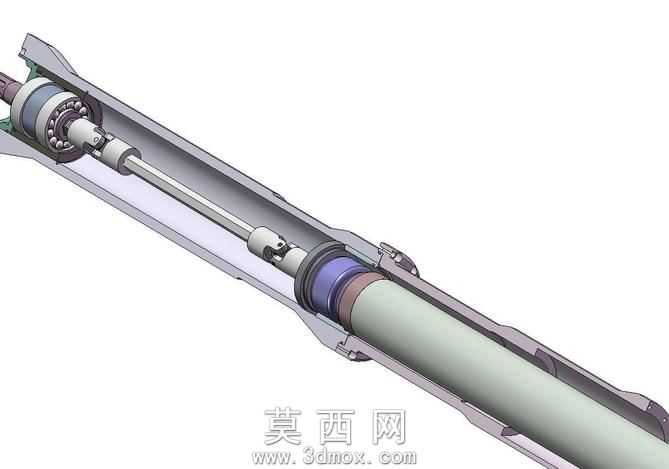

本三维模型采用SolidWorks平台完成参数化建模，整体围绕类齿轮泵偏心驱动原理构建圆柱体积轨道振动机构，建模过程中先完成核心偏心回转组件的草图绘制，通过拉伸、旋转特征生成偏心轴与回转基体，再对啮合传动的类齿轮齿形进行渐开线轮廓拟合，保证齿面啮合间隙符合传动精度要求，避免运动过程中出现卡滞问题。轨道部分采用扫描特征生成闭合圆柱导向轨道，对轨道与振动执行件的配合面做了公差适配设计，预留0.02mm的运动间隙，同时对轨道内壁做了模拟抛光的材质处理，赋予高铬耐磨钢的材质属性，表面粗糙度设置为Ra0.8，匹配石油天然气井下作业的耐磨工况需求。振动执行组件与偏心驱动端采用铰接约束，在装配环境下添加了完整的运动配合关系，可模拟特定频率下的往复振动动作，还原机构工作时在地面产生振动波、探测地下结构的运行逻辑。模型整体结构做了轻量化处理，对非核心受力部位的零件做了等厚薄壁设计，在保证结构强度仿真合理性的前提下降低模型整体冗余面数，渲染阶段对不同功能部件做了材质区分：驱动齿轮组采用调质45号钢材质，添加表面发蓝处理的质感；轨道组件采用耐磨合金钢材质，添加表面淬火后的哑光金属质感；密封连接部位采用丁腈橡胶材质，还原橡胶件的哑光弹性质感。设计过程中重点验证了偏心距与振动幅值的对应关系，通过调整偏心轴的偏心量参数，可匹配不同探测深度所需的振动频率与振幅，同时参考齿轮泵的容积变化原理，在偏心回转过程中让密闭腔室容积产生周期性变化，为振动动作提供稳定的动力输出，避免振动过程中出现幅值波动的问题，整体结构紧凑，各部件连接逻辑清晰，可直接用于机构原理演示、工况模拟仿真以及相关作业设备的结构参考。
