辐条式三角带传动皮带轮三维设计

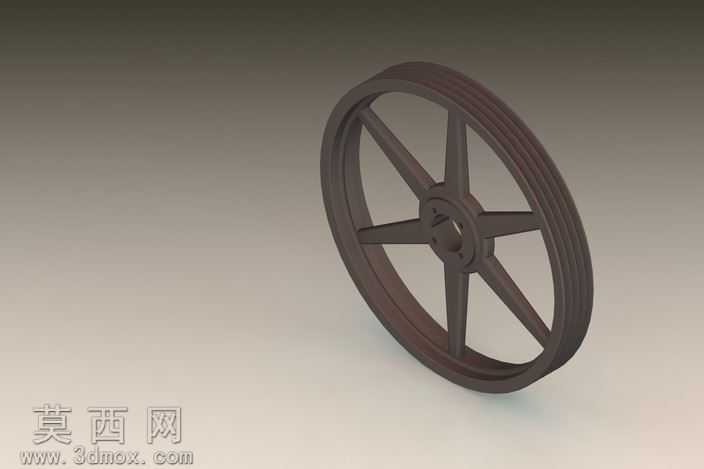

本皮带轮三维模型采用SolidWorks软件进行全参数化建模，整体建模过程遵循机械设计规范，从基准轴、基准面的搭建开始，逐步完成各结构特征的创建。首先绘制带轮轮缘的截面草图，通过旋转凸台特征生成带轮主体外轮廓，针对三角带传动需求，在轮缘位置精确切削出三道符合标准带型尺寸的V型带槽，槽的角度、深度、槽间距均严格参照机械设计手册中对应带型的参数要求，保证与标准三角带的配合精度，避免传动过程中出现打滑、带体磨损过快的问题。轮辐部分采用六根等角度分布的辐条结构，在绘制辐条截面草图时，通过圆周阵列命令快速完成六根辐条的特征生成，辐条与轮缘、轮毂的连接位置均做了圆角过渡处理，既可以降低应力集中风险，提升带轮整体结构强度，也让模型外观更符合实际铸件的工艺特征。轮毂部分设计有与传动轴配合的中心通孔，同时在孔侧加工出标准键槽，用于实现带轮与传动轴的周向固定，保证扭矩传递的可靠性，轮毂的轴向长度、外径尺寸均匹配对应轴径的设计规范，确保安装时的配合精度。模型完成结构建模后，在渲染环节赋予了深灰色铸铁材质，调整材质的粗糙度、反光度参数，还原铸铁零件的哑光金属质感，同时添加了环境光源与阴影效果，让渲染效果图能够清晰展现带轮的结构层次与细节特征。整体设计兼顾了轻量化与结构强度要求，辐条式结构相比实心轮体大幅降低了零件重量，减少了转动惯量，适合中低速、中小功率的机械传动场景使用，建模过程中所有特征均保留参数化关联，后续可根据实际传动功率、带型、轴径需求快速调整尺寸参数，适配不同的传动设计场景。
