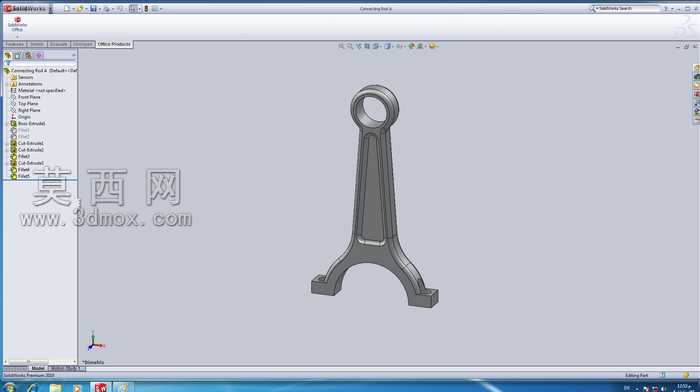

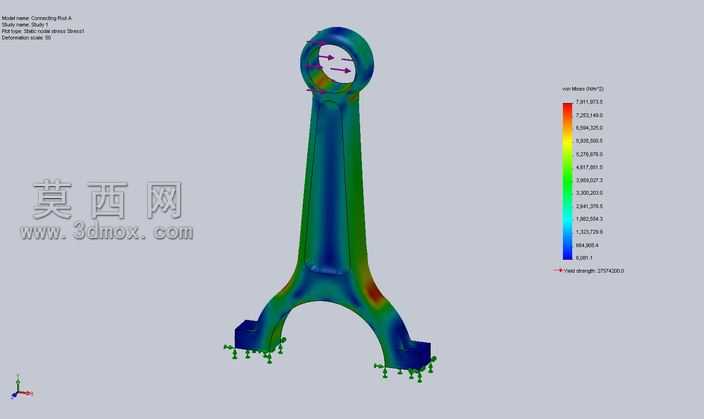

本作品为连杆类机械传动零件的三维设计成果,建模阶段依托三维参数化设计思路完成整体结构搭建,首先根据连杆的实际传动工况确定整体轮廓尺寸,上端设置环形铰接端用于连接传动销轴,下端采用分叉式支脚结构适配安装固定需求,杆身采用渐变过渡的截面设计,在保证结构强度的前提下尽可能降低整体重量,减少传动过程中的惯性负载。建模过程中对各连接过渡位置做了圆角优化处理,避免直角结构带来的应力集中问题,所有特征均采用全参数化驱动,可根据实际使用需求快速调整各部位尺寸,适配不同的安装间距、载荷等级要求。完成基础结构建模后,对模型进行了有限元仿真分析,按照实际工作状态施加约束与载荷:下端两个支脚位置设置固定约束模拟实际安装固定状态,上端铰接孔位置施加对应方向的工作载荷,通过网格划分、求解计算得到整体结构的应力分布云图,以彩虹色阶直观展示不同区域的应力数值,从云图结果可以清晰识别高应力区域与低应力区域,验证当前结构的强度储备是否满足设计要求,同时为后续的结构优化提供数据支撑。材质设定阶段根据连杆的常用使用场景,选用合金结构钢作为基础材质,赋予模型对应的金属材质属性,在渲染过程中调整材质的粗糙度、反光度参数,还原金属零件的真实质感,同时对应力云图的色阶做了清晰的图例标注,方便查看不同颜色对应的应力数值区间。整体设计兼顾了结构实用性与仿真验证需求,既完成了可直接用于生产加工的三维实体模型搭建,也通过有限元分析完成了结构强度校核,能够为同类型连杆零件的设计、优化提供可靠的参考依据,可直接用于机械传动结构的装配设计、工程图导出以及后续的加工制造环节。
