三角支架式转向连接支撑结构件

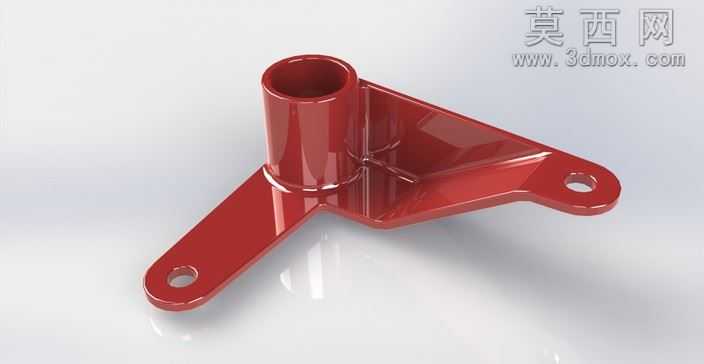

本结构件为转向系统中的连接支撑组件，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心圆柱套筒为基准特征，绘制套筒的内外径轮廓并拉伸至对应高度，保证套筒内孔的同轴度公差符合装配要求，为转向轴的穿装预留精准的配合空间。随后基于基准面绘制三角分布的支撑臂轮廓，其中两个带安装孔的支臂分别向侧下方与侧方延伸，第三侧采用三角加强筋结构连接套筒外壁与支臂，通过筋特征提升整体结构的抗扭、抗弯性能，避免受力时出现结构形变。建模过程中对所有安装孔位添加同轴心、重合等装配约束参考，对支臂与套筒的连接位置添加圆角过渡特征，消除应力集中点，同时优化零件的工艺适配性，减少后续加工或注塑成型时的缺陷风险。材质编辑阶段选用亮面红色烤漆金属材质，调整材质的反射率、粗糙度参数，模拟金属基材表面喷涂红色防护漆的质感，渲染时采用工作室柔光环境，添加柔和的环境反射与阴影效果，清晰呈现零件的曲面过渡、棱角细节与结构轮廓，直观展示各部分的连接关系与形态特征。设计思路上，该零件核心作用是实现垂直方向与水平方向的运动转接，通过三角稳定结构将套筒承受的转向载荷均匀分散至两个安装支臂，安装孔位可通过螺栓与转向系统的其他构件紧固连接，套筒部分为转向杆件提供转动支撑，整体结构紧凑，在保证结构强度的前提下尽可能去除冗余材料，实现轻量化设计，同时各特征的参数化设置支持后续根据装配需求快速调整尺寸，适配不同规格的转向系统装配场景，结构设计兼顾力学性能、装配便利性与加工可行性。
