Brembo高性能通风刹车盘制动卡钳总成

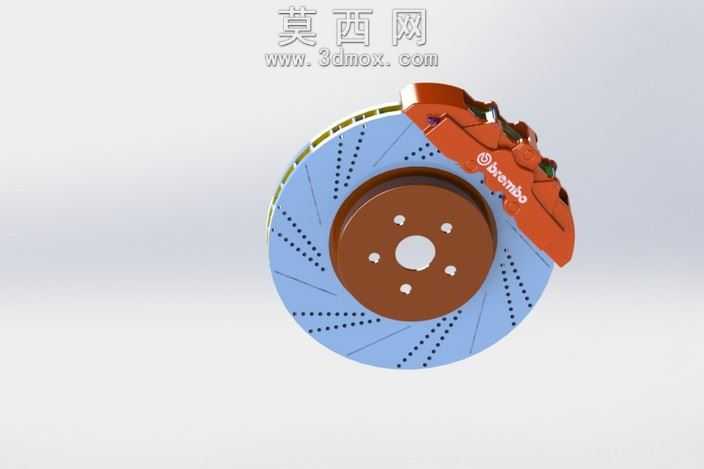

本模型为汽车盘式制动系统核心总成，采用SolidWorks软件完成全参数化建模，完整还原Brembo高性能制动套件的结构细节与外观特征。建模过程中首先以制动盘为核心基准，绘制中心轮毂安装法兰的草图，精准定位五个轮毂螺栓孔与中心定位孔的相对位置，通过拉伸凸台生成法兰基体，再对法兰表面做倒角处理还原真实安装面的工艺特征。制动盘摩擦环部分采用阵列特征完成划线与打孔结构的创建，先绘制单条散热划线与单个通风孔的截面轮廓，通过圆周阵列沿摩擦环均匀排布，还原划线打孔通风盘的散热、排屑结构设计，摩擦环与中心法兰之间通过过渡凸台连接，保证结构衔接的合理性。制动卡钳部分采用多实体建模方式，先绘制卡钳本体的外轮廓草图，通过拉伸、放样生成卡钳的桥体与活塞侧壳体，还原卡钳跨置在制动盘上的装配关系，卡钳表面的品牌标识采用包覆特征制作，还原标识的浮雕质感。模型渲染阶段为不同部件匹配对应材质：中心法兰采用棕褐色金属烤漆材质，调整粗糙度参数模拟铸铁法兰的哑光金属质感；制动盘摩擦环采用浅蓝色高碳钢材质，添加轻微的划痕纹理模拟真实制动盘的使用质感，同时调整反射参数体现金属盘面的光泽；制动卡钳采用亮橙色耐高温烤漆材质，提高材质的饱和度与光泽度，还原高性能卡钳的标志性外观。装配过程中严格遵循实际制动系统的装配逻辑，卡钳与制动盘之间预留合理的制动间隙，卡钳安装位与法兰安装孔的同轴度完全符合实际装配要求，整体模型结构完整，各部件的连接关系清晰，既还原了高性能制动套件的外观辨识度，也准确呈现了盘式制动器的核心结构原理，可用于汽车制动系统结构教学、改装方案展示、相关零部件设计参考等场景。
