斯特雷姆马基内西联动执行机构结构设计

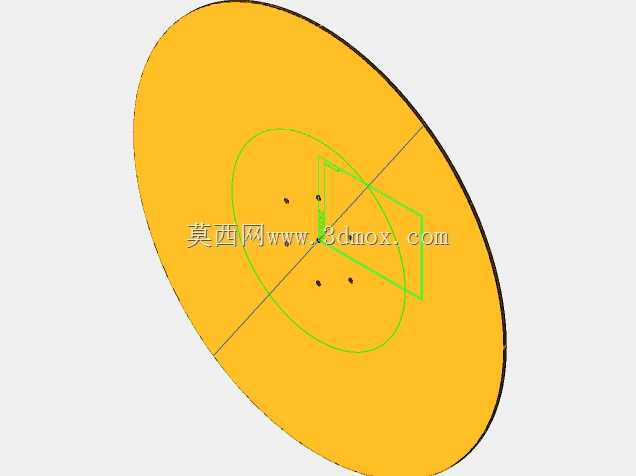

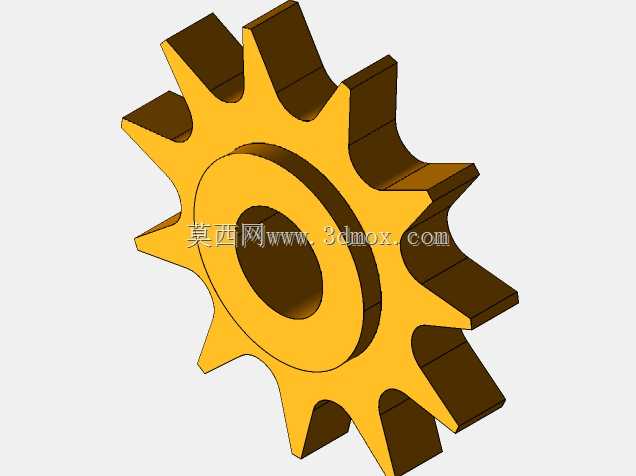

　　这套联动执行构件的设计，最初是面向窄幅物料定长裁切工位的动作匹配需求，在连续送料的产线场景里，需要完成压料定位、裁切进给、复位回程三个连贯动作的时序配合，传统分体式驱动的方案需要多组动力源配合传感器完成时序校准，不仅布线复杂，长期运行中还容易出现信号延迟导致的动作错位，这套构件通过单动力输入的凸轮联动逻辑，把三个动作的行程轨迹整合到同一组传动链路里，从根源上规避了多动力协同的误差问题。从结构布局来看，大直径转盘作为核心的行程载体，盘面预留的多组安装孔位可根据实际裁切行程调整凸轮从动件的初始位置，适配不同厚度、不同进给速度的物料加工需求，转盘侧方的齿轮啮合结构直接对接动力输入轴，传动比经过反复校核，

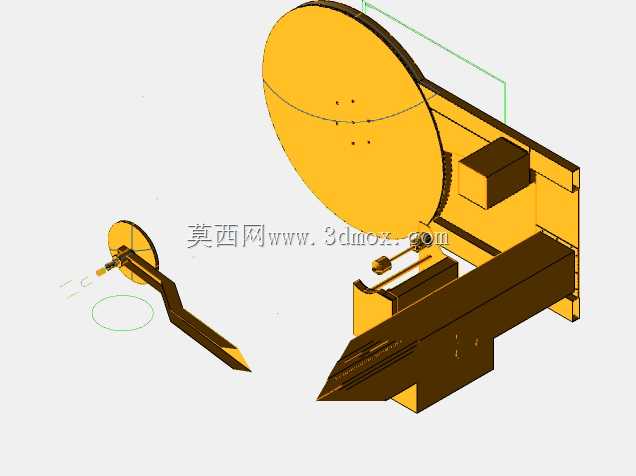

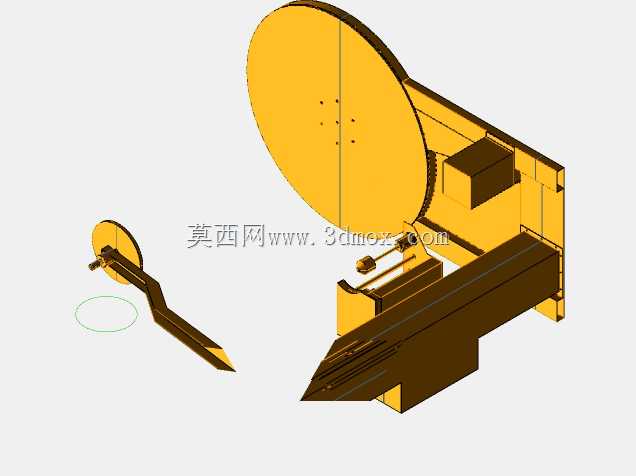

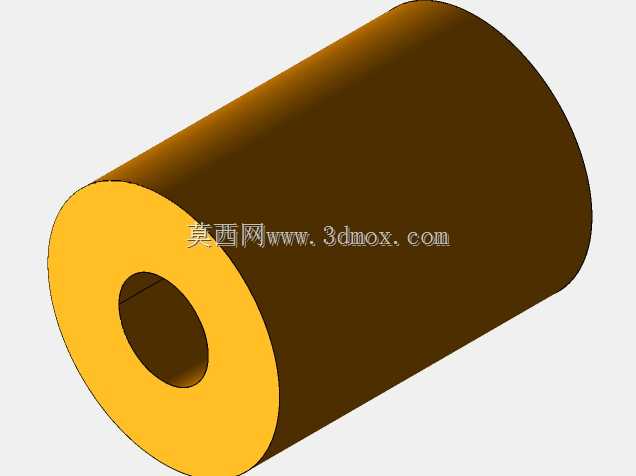

　　保证转盘转动一周刚好完成一个完整的加工循环，不会出现动作残留或者行程超限的问题。侧伸的摆臂构件是这套机构的动作输出端，摆臂的长度经过运动仿真反复迭代，既保证前端执行端有足够的下压行程完成压料动作，又不会因为摆臂过长导致运行惯量过大，加剧连接轴的磨损，摆臂与主体基座的连接位采用了耐磨衬套的嵌装设计，长期往复摆动也不会出现轴孔间隙变大的问题，能长期保持动作精度。基座部分采用了L型的一体式安装结构，底部的平直安装面预留了多组螺栓固定孔，可直接固定在产线的型材机架上，不需要额外设计转接安装板，侧立面的支撑结构同时承担了转盘轴、摆臂轴、传动齿轮组的定位功能，所有轴系的同轴度在加工阶段就通过一体装夹保证，减少了现场安装调试的校准工作量。

　　在设计阶段的运动仿真验证中，这套机构的动作时序经过多轮调整：转盘转动到0-90度区间时，摆臂完成下压动作将物料压紧定位；90-210度区间时，裁切滑台沿基座上的导轨完成进给裁切动作；210-360度区间时，摆臂抬起、裁切滑台复位，刚好匹配产线连续送料的节拍，不会出现动作干涉。整个机构的所有运动部件都做了行程限位设计，即使出现动力输入异常的情况，也不会出现构件脱出碰撞的问题，运行可靠性远高于分体式的多驱动方案，适合在包装裁切、金属带料冲切、纸品加工等需要连续往复定长动作的工位上使用，安装时只需要保证输入轴的动力转速匹配产线节拍，不需要额外调整复杂的控制参数，对现场运维人员的技术要求更低。
