康维奥勒双立柱移栽输送机架结构

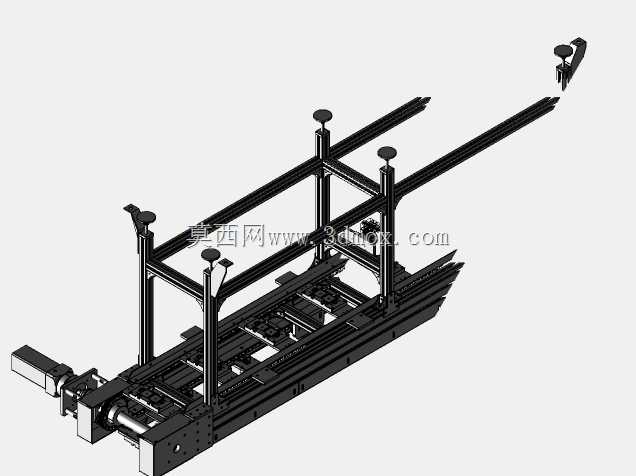

　　该结构为生产线物料移栽环节的承载机架，主要应用于3C电子组装、汽车零部件分装等产线的工位间物料转运场景，可适配不同宽度的工装托盘承载需求，完成物料在平行工位间的横向移栽与纵向输送衔接。从实际使用场景出发，该机架采用铝型材拼接的框架式主体结构，四根垂直布置的支撑立柱搭配上下两层横向导轨安装梁，为移栽输送模组提供稳定的安装基准，底部集成的驱动安装位可适配伺服驱动的同步带传动模组，实现托盘的精准位移控制。设计过程中优先考虑了安装边界的适配性，整体框架的横向跨度预留了1200mm以内工装托盘的容纳空间，垂直方向的支撑高度可根据产线线体高度做模块化调整，立柱顶端设置的可调支撑脚可抵消地面安装平面的平面度误差，

　　保证导轨安装面的水平度公差控制在0.2mm/m以内。框架侧面预留的传感器安装槽位，可直接适配漫反射光电、行程开关等检测元件的快速安装，无需额外焊接安装支架，减少现场装配的加工工作量。底部的驱动端采用模块化安装设计，驱动电机与传动辊的连接位预留了张紧调节空间，日常维护时可快速调整同步带张紧力，无需拆解主体框架结构。从结构受力角度分析，该机架的横梁与立柱连接位置采用角件加内置螺栓的连接方式，相比焊接结构具备更好的抗振性能，可适配产线连续运行时的往复运动冲击，避免长期运行后出现连接位松动的问题。框架上层的导轨安装面做了统一的基准面加工处理，两根平行导轨的安装平行度可通过型材槽位做预定位，降低现场调试的校准难度。

　　该结构可直接作为移栽机的主体承载框架使用，搭配对应的输送滚轮、阻挡机构、定位组件即可组成完整的工位移栽设备，适配产线自动化升级中的模块化搭建需求，减少从零开始设计框架的重复工作量，结构上的模块化设计也方便后续根据产线产能变化做长度、宽度方向的拓展调整，不需要重新制作整体框架。
