双排链条式托盘输送载具结构设计

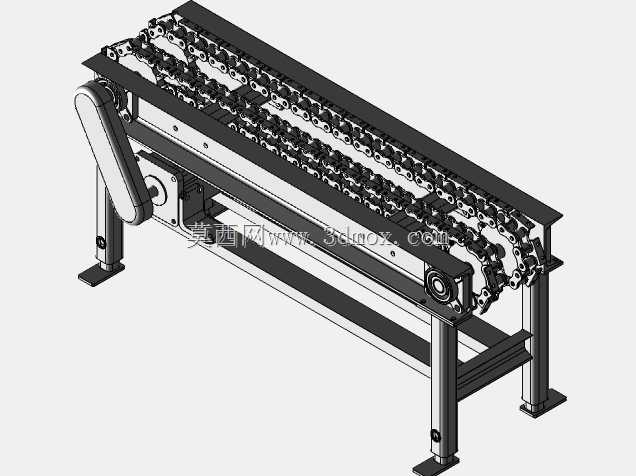

　　该链输送结构主要面向工装托盘的定点输送场景，常见于3C电子组装、汽车零部件加工、小家电总装等产线的工位间物料转运环节，可承载带定位工装的工件在多工序间完成节拍式流转，适配需要精准停位的自动化作业工位，能配合顶升移栽、机械手上下料等机构完成自动化产线的物料衔接。从结构设计逻辑来看，整体采用双排精密滚子链作为承载牵引构件，两根链条平行布置在机架两侧的导轨槽内，链条上间隔安装有托盘支撑块，可直接承托带防滑垫的工装托盘，避免托盘直接与链节接触产生磨损；驱动端采用侧装式减速电机直连主动轴的布局，电机通过安装座固定在机架侧边的斜撑支架上，主动轴两端配置带座外球面球轴承，既可以补偿轴系的安装同轴度误差，也能承受链条张紧后产生的径向载荷，

　　从动端配置张紧调节机构，通过调整从动轴的安装位置实现链条张紧度的调节，避免长期运行后链条松弛出现跳齿、卡滞问题。机架部分采用标准工业铝型材与碳钢板折弯件组合搭建，四条支撑腿底部配置可调脚杯，可适应车间地面的不平整工况，调整整机的水平度与安装高度，支撑腿之间设置有横向连接梁，提升整体机架的抗扭刚度，避免重载时机架出现晃动变形；线体两侧设置有导向挡边，可限制工装托盘的横向位移，防止托盘在输送过程中出现偏位掉板的问题。从安装边界来看，该线体的宽度尺寸适配常见的400mm、600mm标准工装托盘，线体长度可根据产线工位布局进行模块化拼接，单段线体的有效输送长度可覆盖2-4个作业工位，

　　支撑腿的高度调节范围可适配750-900mm的常用作业面高度，满足人工操作与自动化设备对接的高度需求。设计过程中充分考虑了维护便利性，链条导轨采用可拆式的耐磨条结构，磨损后可单独更换无需拆解整体机架，驱动端的链轮采用键连接与轴固定，拆卸维护时无需破坏轴系结构，张紧机构的调节螺栓外露在机架端部，日常点检时可直接调整张紧度，无需拆开护罩。该结构的输送速度可通过驱动端的减速比调整，适配不同产线的生产节拍，平稳运行时无明显冲击振动，可承载表面精度要求较高的加工工件，不会因输送过程的振动导致工件表面出现磕碰划伤，同时链传动的传动效率较高，长期运行的能耗较低，适合长时间连续运行的产线工况。
