链式输送联动加工工位设备结构

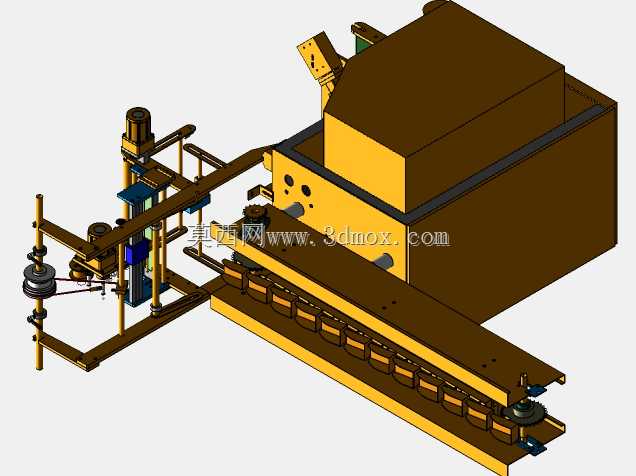

　　这套设备的核心设计逻辑围绕连续物料输送与工位并行作业展开，主要应用在小型零件批量加工、装配的产线环节，可衔接上游上料机构与下游分拣、下料工位，承担物料的定向传输、定位停留、配合加工组件完成工序作业的功能。从结构布局来看，设备采用长条形链式输送作为主体承载结构，输送链上配套定制的载具治具，可适配特定外形的工件，避免传输过程中工件偏移、掉落，输送段的长度可根据实际产线的工位数量调整，当前结构预留了多组工位安装位，可根据工艺需求加装钻孔、点胶、装配、检测等不同功能的执行组件。设备侧方的立式机架集成了多组传动与执行单元，采用立柱加横置导轨的安装形式，可实现执行端的横向、竖向位置调整，适配不同尺寸工件的作业高度与位置需求，

　　传动部分采用带轮加连杆的组合结构，可保证执行端动作与输送链的运行节奏精准匹配，当载具带着工件到达指定工位时，输送链可做间歇停顿，侧方执行组件同步完成对应工序动作，动作完成后输送链继续运行，将工件送至下一工位，整套动作节拍连贯，可实现连续化的流水作业。设计过程中优先考虑了安装边界的适配性，设备主体的底部支撑采用可调脚座结构，可在不平整的车间地面完成水平校准，输送段的进料端与出料端都预留了标准对接接口，可直接与同宽度的其他输送设备衔接，不需要额外做转接结构。设备的电控与动力部分集成在主体后方的封闭式箱体内，既可以保护内部元器件不受车间粉尘、切削液的侵蚀，也能压缩设备的整体占地面积，箱体侧面预留了检修口，方便日常维护时对内部线路、

　　动力组件进行检修更换。从结构细节来看，输送链的张紧机构设置在输送段的两端，可通过调节螺栓调整链条张紧度，避免长期运行后链条松弛出现跳齿、传输定位不准的问题，侧方执行组件的导轨部分加装了防尘护罩，可减少车间粉尘进入导轨滑块，延长运动部件的使用寿命。整套结构的受力经过校核，主体机架采用型钢焊接后加工安装面，可保证长期运行过程中不会出现结构变形，保证工位定位精度的稳定性，适合在中小型零件的批量加工产线中使用，可根据具体的生产工艺调整工位数量与执行组件类型，适配不同产品的生产需求。
