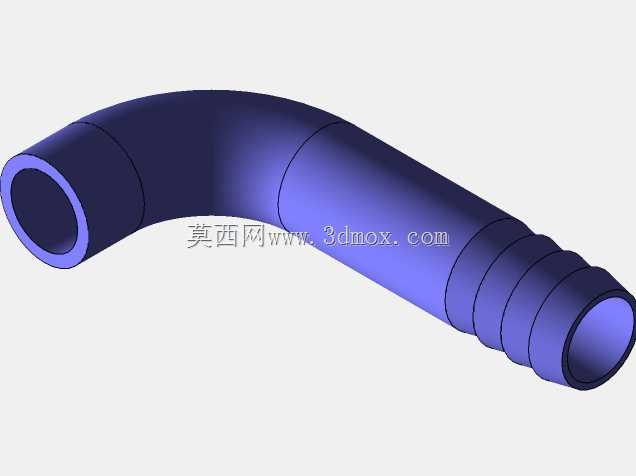

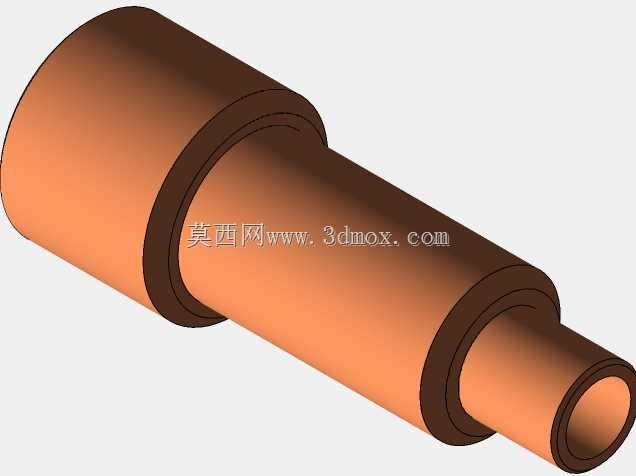

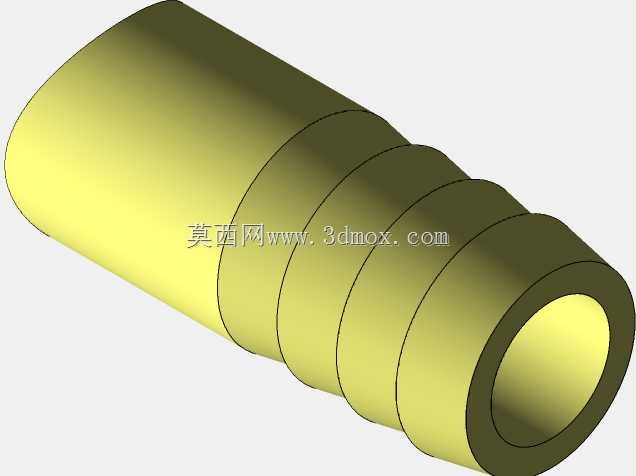

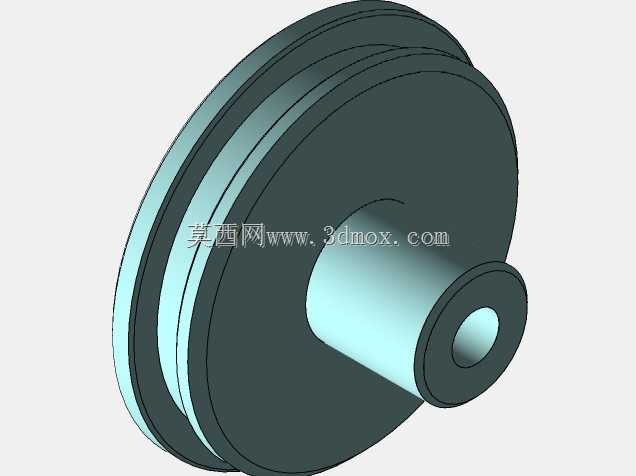

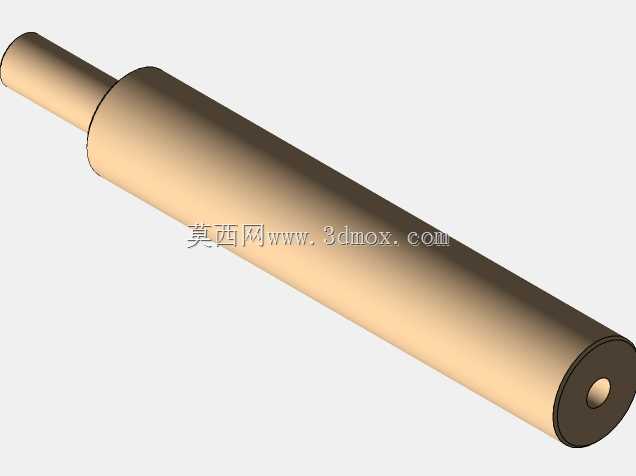

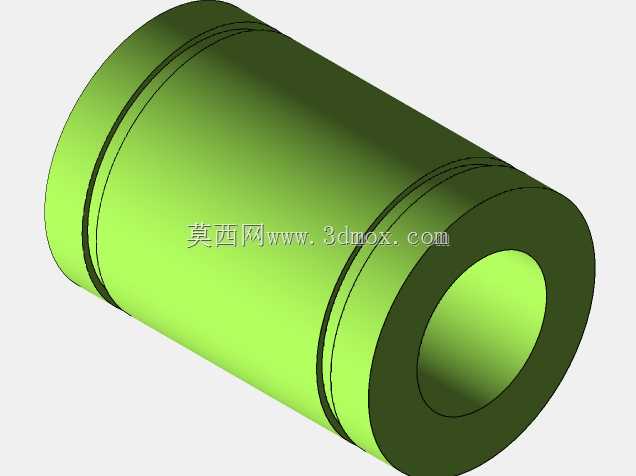

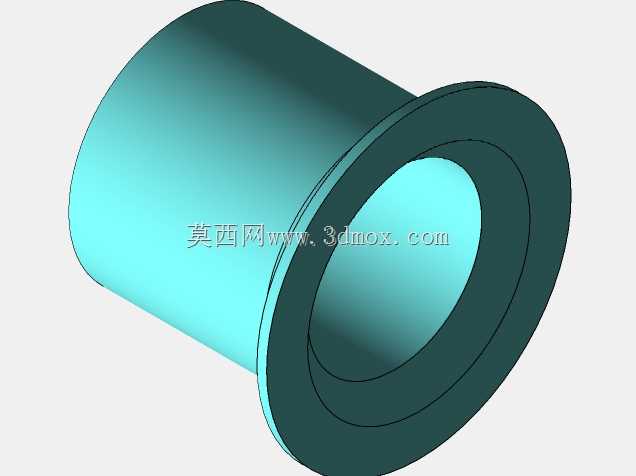

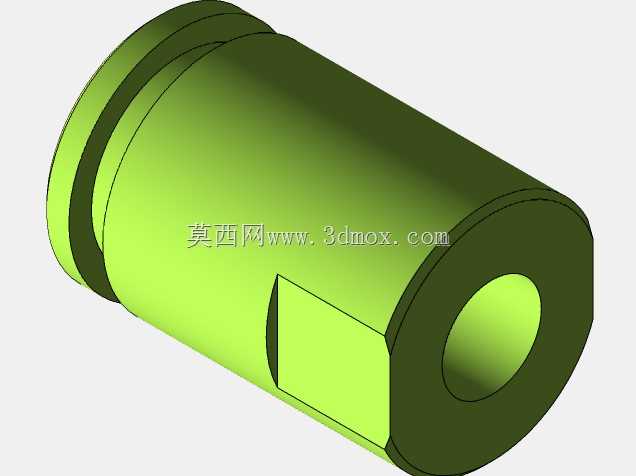

阶梯式外圆空心软管插接接头结构

　　这类阶梯外圆空心接头是流体管路系统里极为常用的连接件，日常在气动回路、低压输水输油管路、小型设备的冷却回路中都能见到它的身影，核心作用是实现不同内径柔性软管与硬管端的快速插接连通，省去了额外的卡箍紧固步骤，依靠阶梯外圆的过盈配合实现密封与防脱。从结构设计逻辑来看，接头采用一端平直光滑内孔、外圆分布多道等距环形凸棱的阶梯结构，平直端可直接对接设备端的硬管接口或者阀组出口，外圆的多道阶梯环棱直径逐段递增，能够适配3到5种不同内径规格的柔性软管，现场装配时不需要根据软管尺寸单独选配接头，只要将软管推过对应直径的环棱，环棱嵌入软管内壁形成多道密封线，同时环棱的直角边可以卡住软管内壁的橡胶或者PVC材质，

　　在管路带压工况下避免软管受内压反推脱落。设计时特意将每道环棱的过渡圆角做了小圆弧处理，装配时不会割伤软管内壁，减少软管反复插拔后的开裂风险，内孔全程做等径光滑处理，没有突兀的变径台阶，流体经过时不会产生明显的节流涡流，降低管路的压力损失。从安装边界来看，接头整体为回转体结构，没有突出的侧向结构，安装时只需要预留接头轴向长度的装配空间，不需要额外预留扳手操作的径向空间，在设备内部管路排布密集的区域，这类接头的空间适配性远高于带六角紧固结构的卡套式接头。实际选型使用时需要注意，接头外圆的最大阶梯直径要比适配软管的常温内径大0.5到1毫米，过盈量太小会导致密封不足容易渗漏，过盈量太大则会增加装配难度，甚至会撑裂软管端部；

　　如果是用于输送有一定腐蚀性的流体，还需要根据介质属性匹配接头的材质，常规工况下采用黄铜或者工程塑料材质即可满足强度与耐腐蚀要求，高压工况则需要选用不锈钢材质加工。这类接头的建模过程需要重点保证各道环棱的同轴度，一旦同轴度偏差超过0.1毫米，软管插接后会出现偏斜，导致密封面受力不均出现渗漏，内孔的表面粗糙度要控制在Ra1.6以下，减少流体流动时的阻力，外圆环棱的边缘要做去毛刺处理，避免锐边划伤操作人员或者软管。
