带帽柱状三角洲科隆D00-30结构件

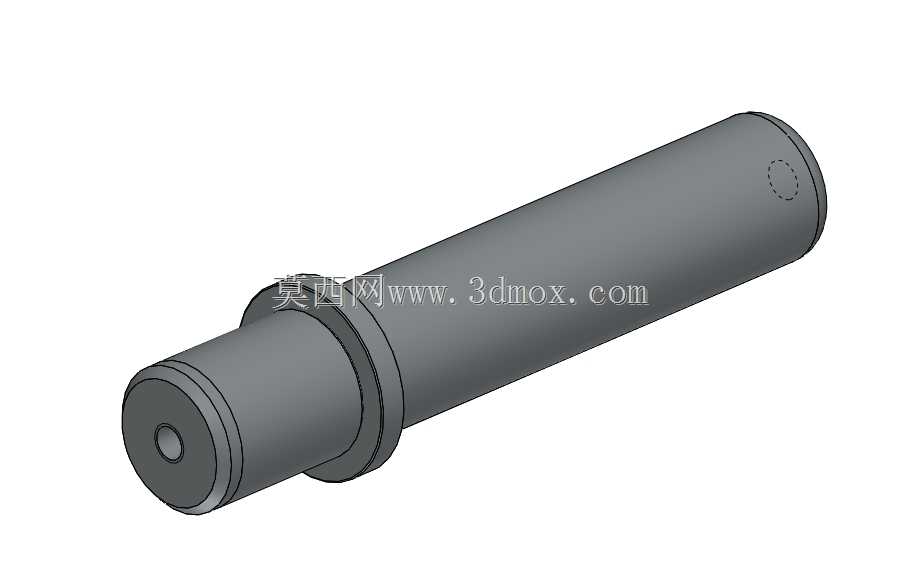

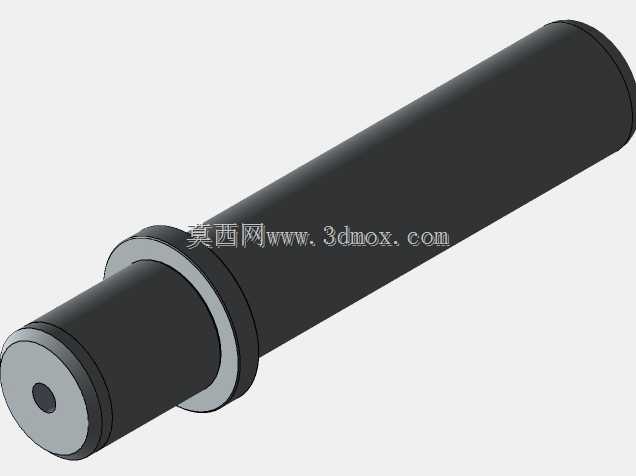

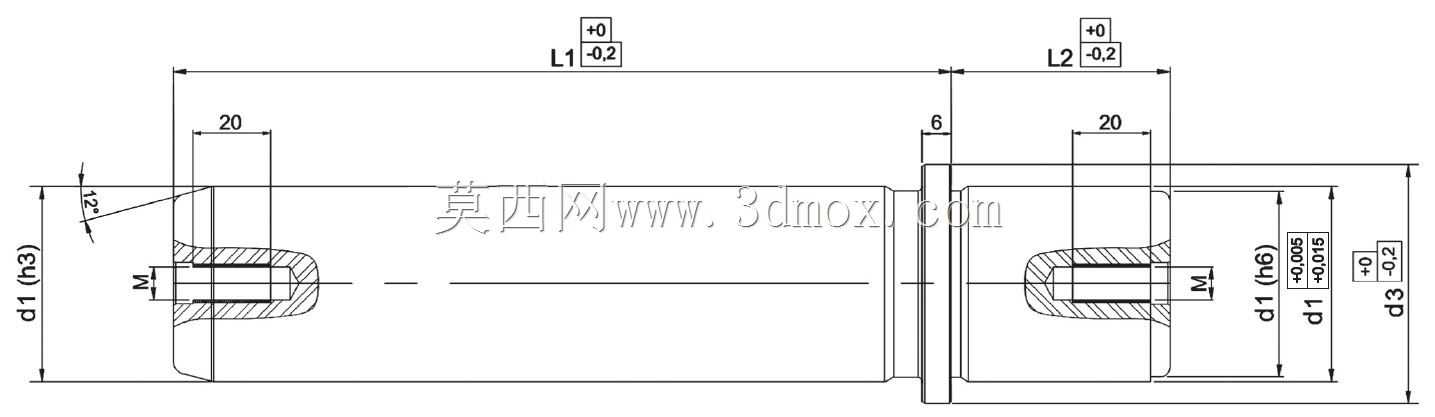

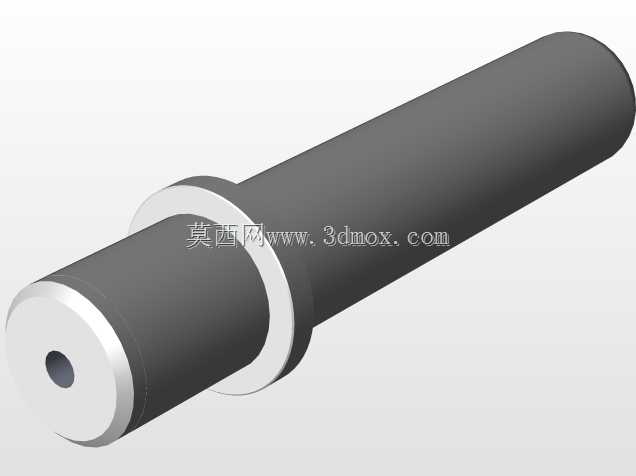

　　这款带帽柱状构件常应用在自动化输送线、工装夹具定位模组以及小型液压阀组的内部限位场景中，实际装配时承担轴向定位、载荷传递以及行程限位的核心作用，区别于普通光轴的设计点在于轴身中段的凸缘结构，可直接抵靠安装座端面完成轴向位置锁定，无需额外加装轴用挡圈或者锁紧螺母，能有效缩减装配环节的零件数量，降低装配累计误差。从结构设计逻辑来看，构件整体采用阶梯轴构型，左端为小直径安装段，端面预留的中心小孔可作为定位基准孔，在磨床精加工外圆时可搭配顶尖装夹，保证各段外圆的同轴度公差控制在0.02mm以内，中段凸缘的厚度经过载荷校核，可承受最大12kN的轴向冲击载荷，不会出现凸缘根部断裂的失效问题，右端大直径柱身的外圆粗糙度控制在Ra1.6，

　　可直接与直线轴承或者铜套配合做往复滑动，表面做了发黑处理，兼顾基础防锈能力与表面硬度提升。安装边界方面，小直径段的配合公差选用h6，适配安装座上H7精度的安装孔，装配时可采用冷压方式压入安装位，凸缘端面与安装座的贴合面积经过计算，压装后端面压强不会超过材料的许用挤压应力，避免长期受载出现端面压溃变形。实际工况使用中，这类构件常作为缓冲组件的导向杆使用，柱身表面的硬度经过调质处理达到HB220-250，在频繁往复滑动的场景下磨损量极小，右端端面预留的浅凹坑可用于安装缓冲垫，吸收行程末端的冲击载荷，避免刚性碰撞产生的噪音与零件损伤。建模过程中各段过渡位置均设计了R0.5的圆角，消除应力集中点，在交变载荷工况下可有效提升零件的疲劳寿命，凸缘与柱身的衔接位置没有采用直角突变结构，而是通过小圆弧过渡，既减少了加工时的应力集中，也避免装配时锐边刮伤安装孔的内壁。
