第五代掩膜自动化生产设备结构

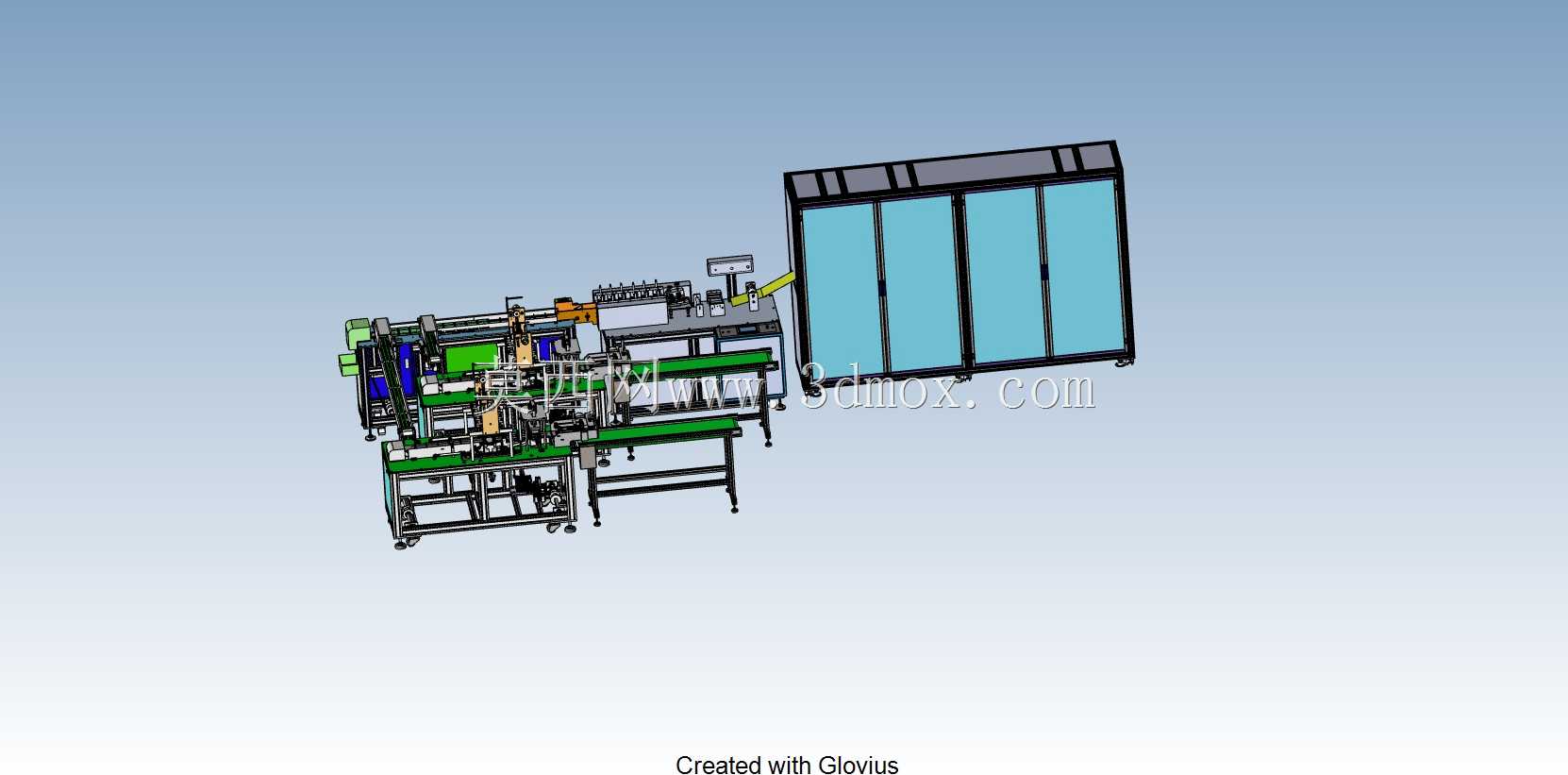

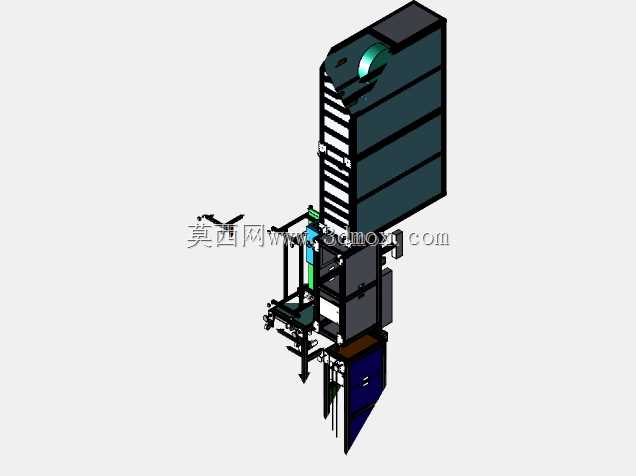

　　这套掩膜生产设备的三维结构，面向面材类防护产品的规模化量产场景设计，可适配多规格平面类掩膜产品的全流程加工工序，从原料上料、折边压合、耳带焊接到成品出料的全链路动作均集成在主机架单元内，无需额外接驳多台独立单机即可完成整线生产。设备主体采用分段式铝型材搭建机架，加工段与电控柜采用分体邻接布局，电控柜体采用双开门封闭结构，既可以隔绝加工段的粉尘、碎屑侵入电气元件，也预留了充足的检修开门空间，安装时需注意柜体与主机架之间预留不小于800mm的检修通道，避免后期维护时操作空间不足。主机架的输送单元采用双层皮带线结构，上层皮带负责承载待加工工件完成各工位流转，下层皮带可承接加工过程中产生的边角废料，也可作为成品回流的备用输送路径，

　　皮带线两侧设置可调节导向挡边，可根据加工产品的宽度尺寸快速调整挡边间距，适配不同规格产品的生产需求。各加工工位采用模块化安装设计，焊接、压合、裁切等功能单元均通过独立安装板固定在机架的型材槽位上，后期更换工艺或者调整工位间距时，无需对整体机架做焊接改动，仅需松卸T型螺栓即可调整工位位置，大幅降低产线改型的成本。设备的执行端采用气动元件搭配直线导轨的传动组合，各动作行程均设置硬限位与软限位双重保护，避免运行过程中出现超程碰撞损坏工件或机构。设备底部配置可调脚轮与支撑脚杯，移动就位后可通过脚杯调平设备，保证皮带线的水平度，避免工件输送过程中出现偏移。从结构设计逻辑来看，这套设备优先考虑了量产场景下的稳定性与易维护性，

　　所有易损件均采用快拆结构设计，比如焊头、压合辊等部件，无需拆解周边机构即可快速更换，减少产线停机维护的时间。电控柜内部预留了充足的元件安装空间，走线槽采用分层布局，强电与弱电线路分槽敷设，减少信号干扰，柜体侧面设置散热通风口，搭配防尘滤网，保证长时间运行时柜内温度处于元件正常工作区间。设备的出料端设置导料斜板，加工完成的成品可顺着斜板滑入收料容器，无需额外安排专人在出料端值守接料，减少人工配置成本。整体结构的安装边界需考虑车间的地面承重，设备总重集中在主机架的底部支撑位置，就位时需保证地面平整度误差不超过5mm/m，避免设备运行过程中出现异常振动。
