N95口罩毛坯折叠生产设备结构设计

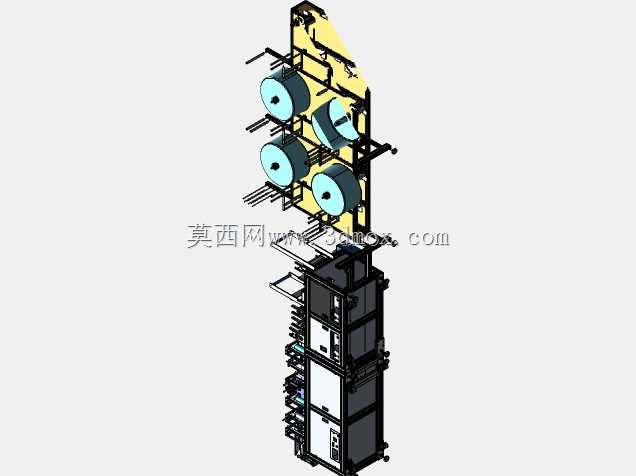

　　这款设备主要应用于医用防护口罩生产的前段工序环节，在口罩生产流水线中承担N95口罩毛坯的自动化折叠成型作业，是N95口罩量产线中衔接原材料放卷与后续焊耳、封边工序的核心单机设备。从结构布局来看，设备采用立式分层排布设计，上部为多组放卷与折痕成型工位，下部集成电气控制与动力传动单元，整体占地宽度控制在1.2米以内，深度约0.8米，整机高度约2.8米，安装时仅需预留周边0.5米的操作维护空间即可适配常规十万级洁净生产车间的布局要求，无需额外做地基加固，地面水平度误差控制在5mm范围内即可满足安装精度要求。上部工位设置了四组原料料卷安装位，可同时承载多层无纺布、熔喷布以及鼻梁条料卷，料卷支撑轴采用快拆式结构设计，

　　换卷时无需额外工具即可完成料卷锁紧与释放，单卷换料操作时长可控制在2分钟以内，适配连续化生产的快速换型需求。折痕成型组件采用仿形导辊与可调式压块配合的结构，可根据不同厚度的口罩原材料调整压合间隙，间隙调节范围在0.1mm到1mm之间，能够适配3到5层不同复合结构的N95口罩毛坯折叠需求，折叠过程中通过多组导向杆约束料带走料路径，避免料带跑偏导致的折痕错位问题，走料路径上设置的张力调节辊可自适应不同料卷直径变化带来的张力波动，保证折叠后毛坯的折痕平直、两侧对称度误差控制在0.3mm以内。设备的动力传递采用伺服电机搭配同步带的传动方案，所有传动辊的转动同步精度可控制在±0.1°范围内，避免不同辊组转速差导致的料带拉扯或堆料问题。

　　下部柜体采用模块化分区设计，左侧为电气元件安装腔，右侧为动力传动腔，中间预留走线槽与散热通道，柜体门板设置密封胶条，可满足洁净车间的防尘要求，柜体底部设置可调式支撑脚，可在安装时微调设备水平度，同时配套有脚轮方便设备移位调整。从设计思路上，这款设备优先考虑了生产场景的连续作业稳定性，所有与原材料接触的导辊表面均做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，避免刮伤口罩原材料表层影响成品防护性能；折痕压块采用圆角过渡设计，不会在折叠过程中压断熔喷布纤维结构，保证口罩毛坯的过滤性能不受加工工序影响。设备的操作侧预留了触控屏安装位，可对接整线的生产控制系统，实现折叠速度、折痕位置参数的数字化调整，

　　单机运行速度可适配每分钟80到120片的口罩整线生产节拍，可根据上下游设备的运行速度实时匹配自身运行速率，避免工序间的物料积压。在日常维护层面，所有需要定期润滑的传动点位均设置了引油嘴，无需拆解设备外壳即可完成润滑保养，易损件如导向环、压条等均采用标准化快装结构，更换时无需复杂调校即可快速恢复设备精度，能够满足口罩生产企业两班倒连续生产的设备可靠性要求。
