转盘式托盘缠绕包装设备结构设计

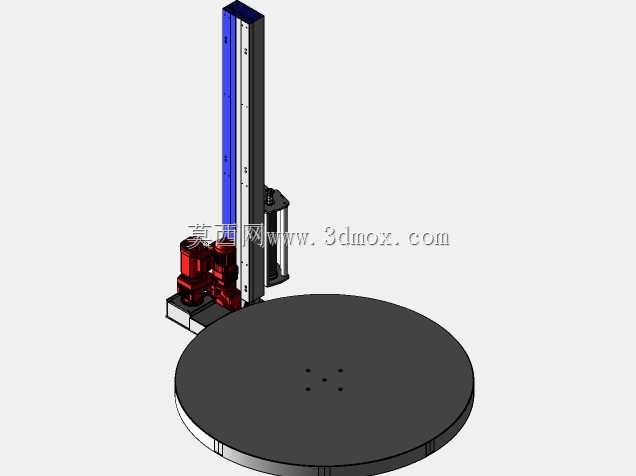

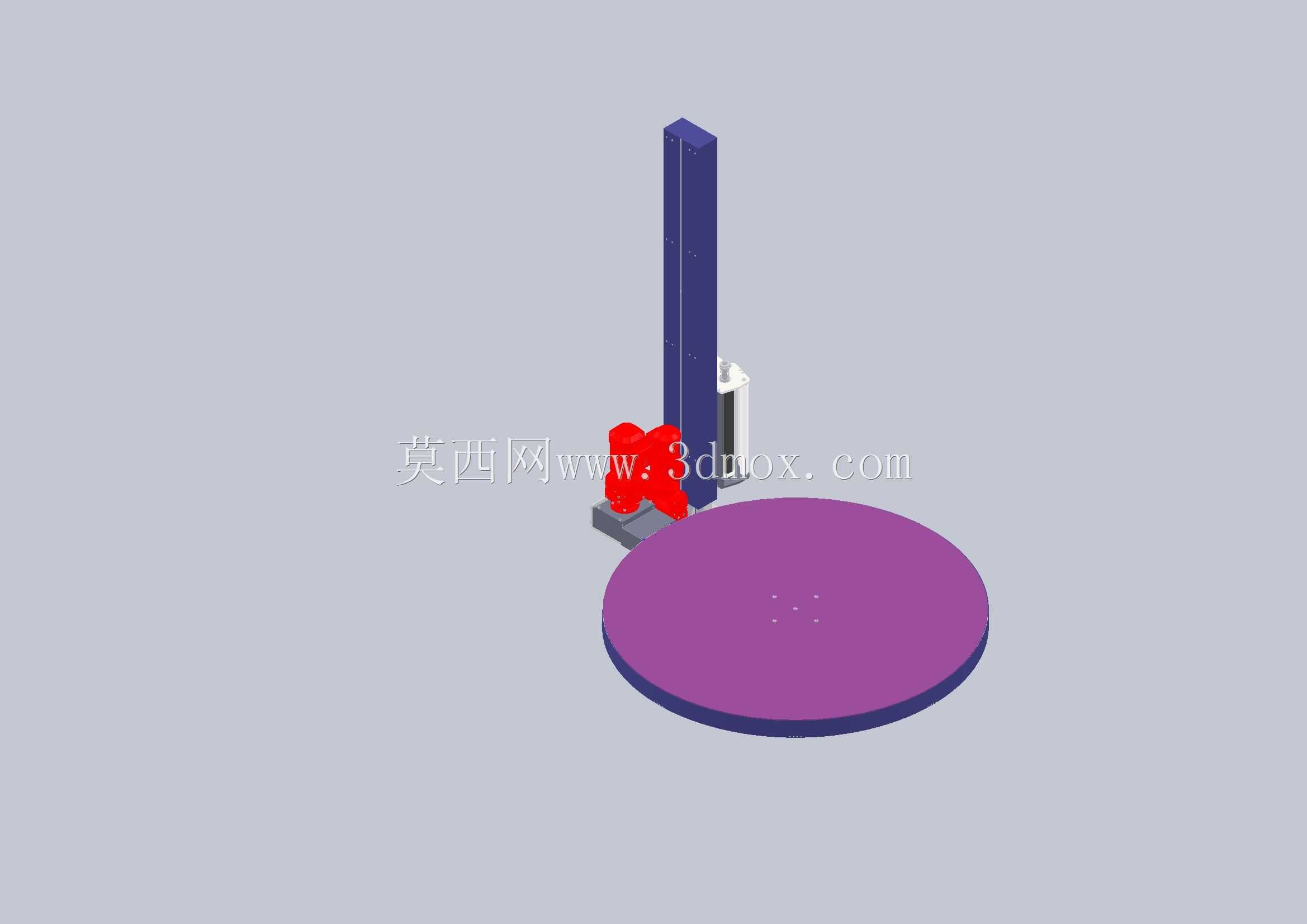

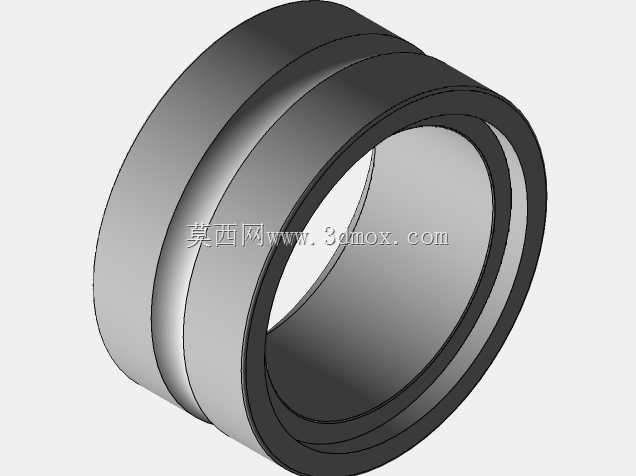

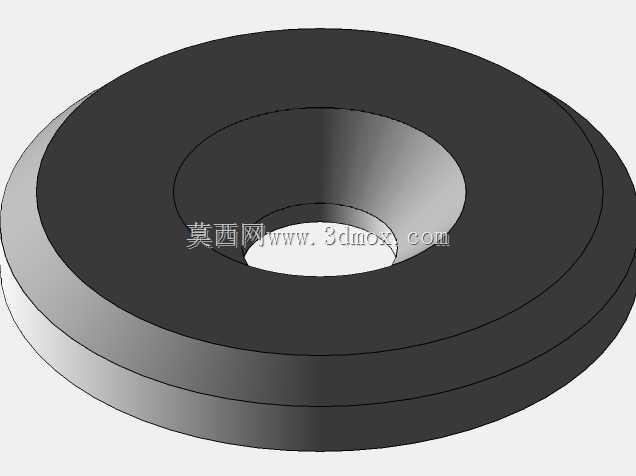

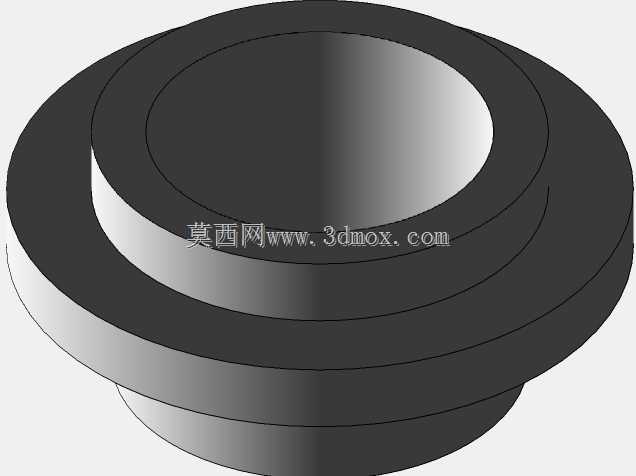

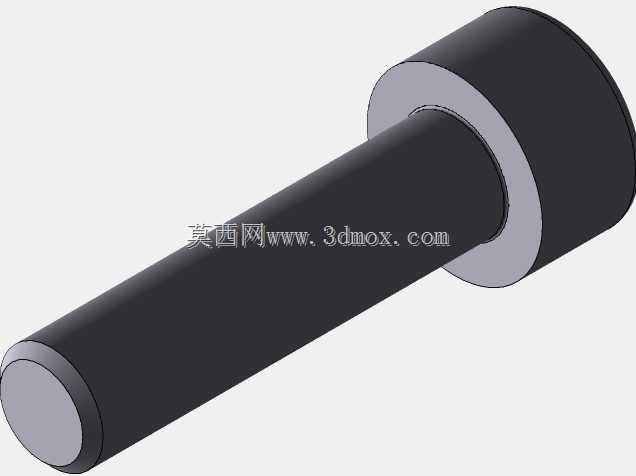

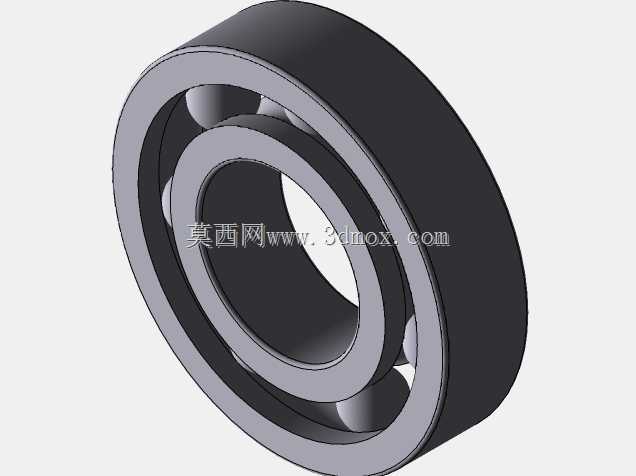

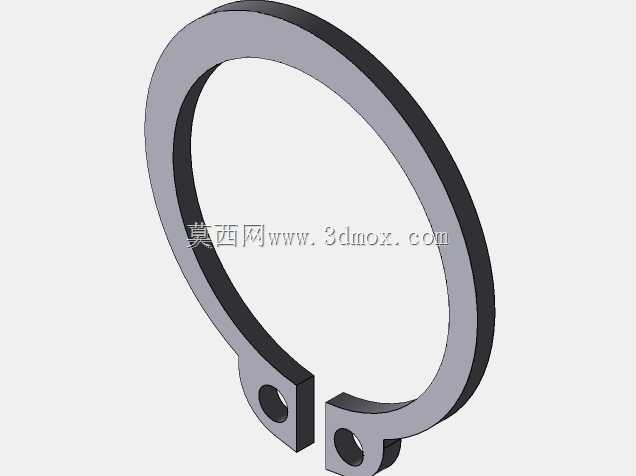

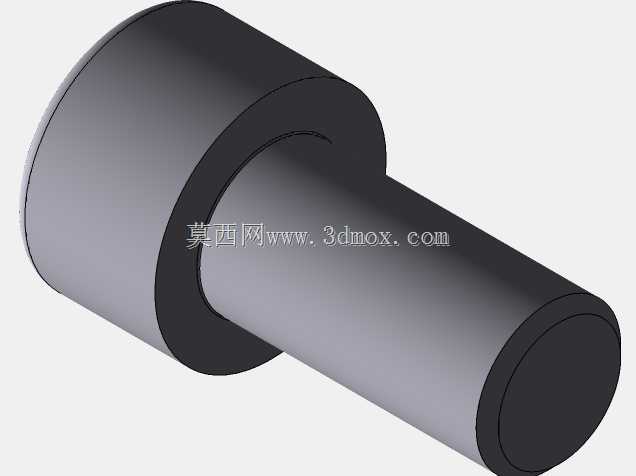

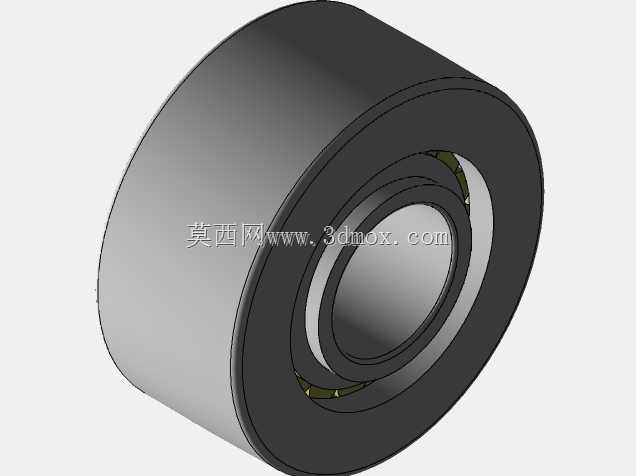

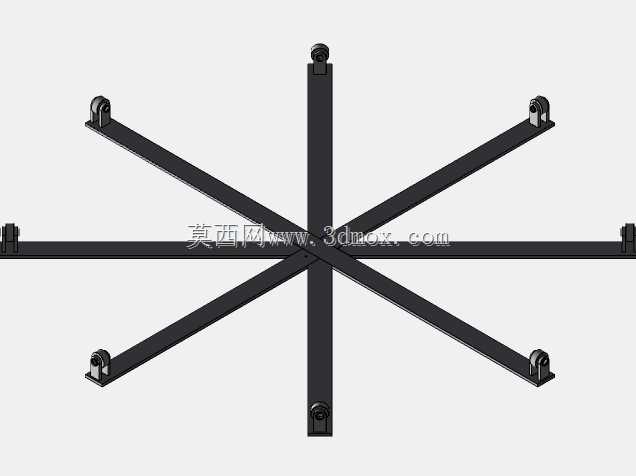

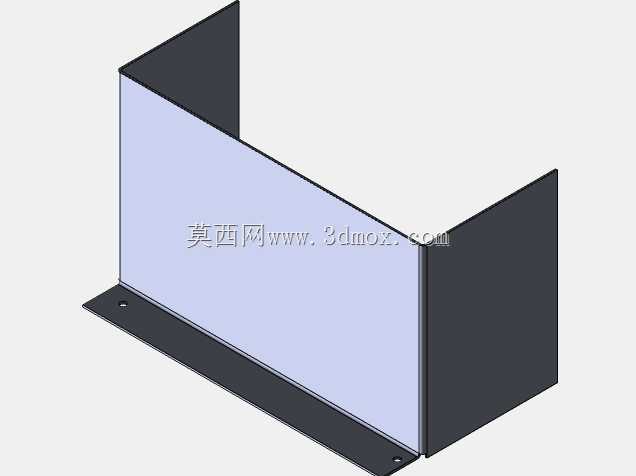

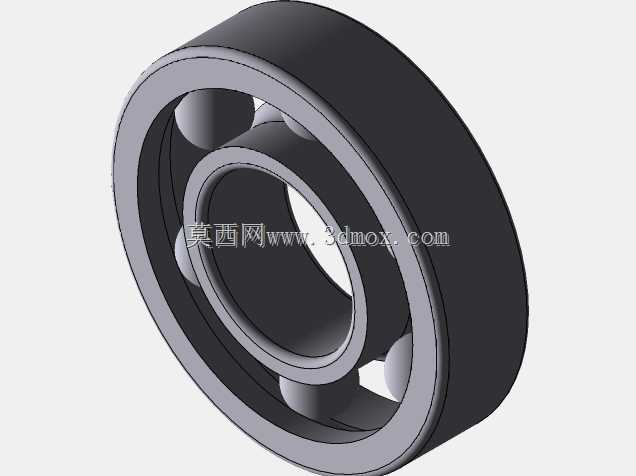

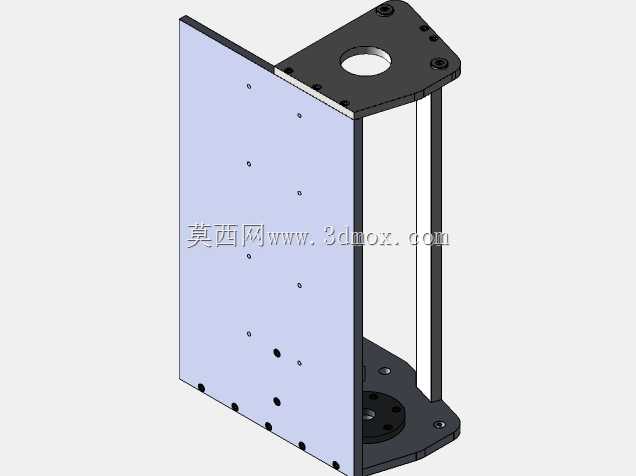

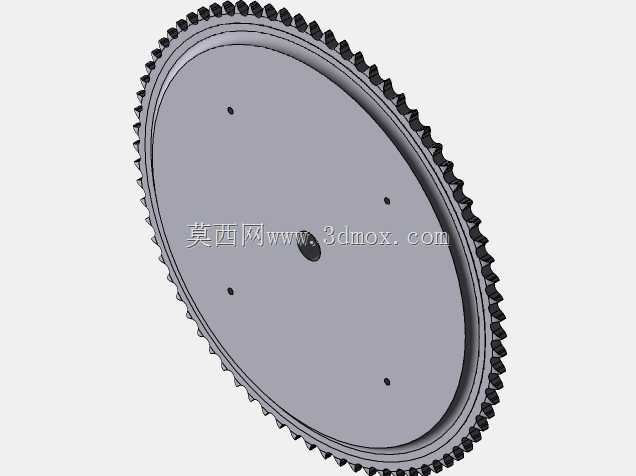

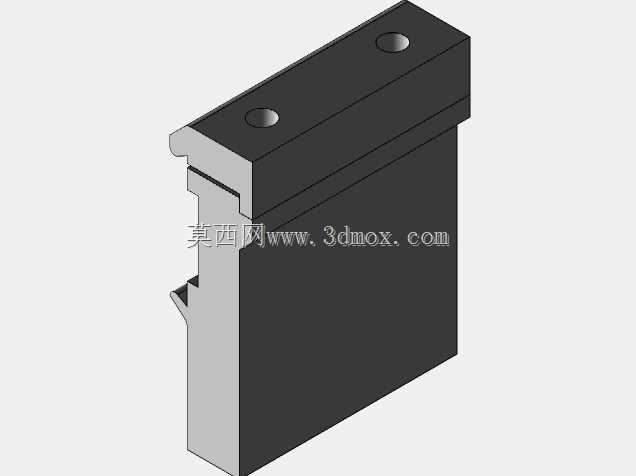

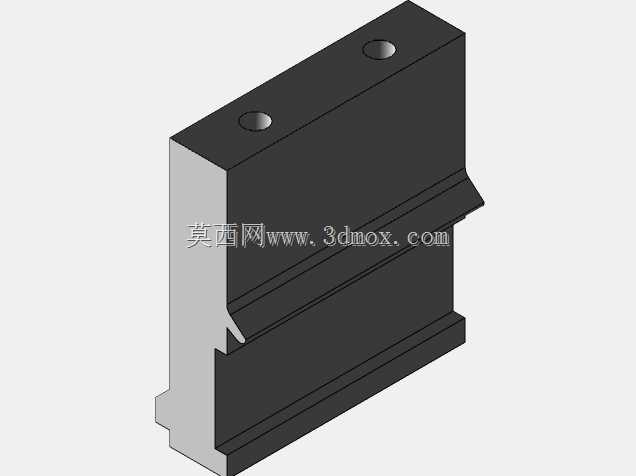

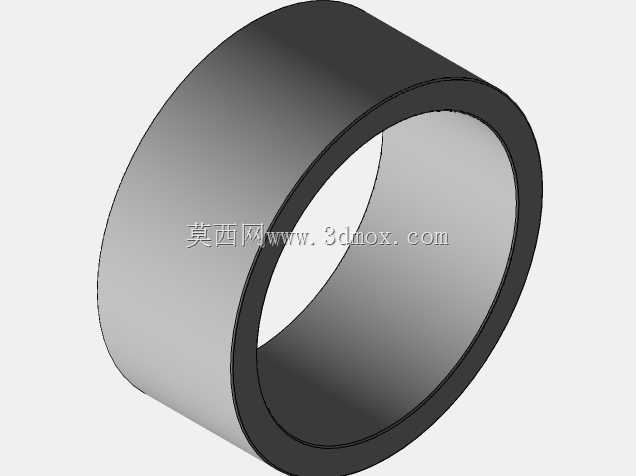

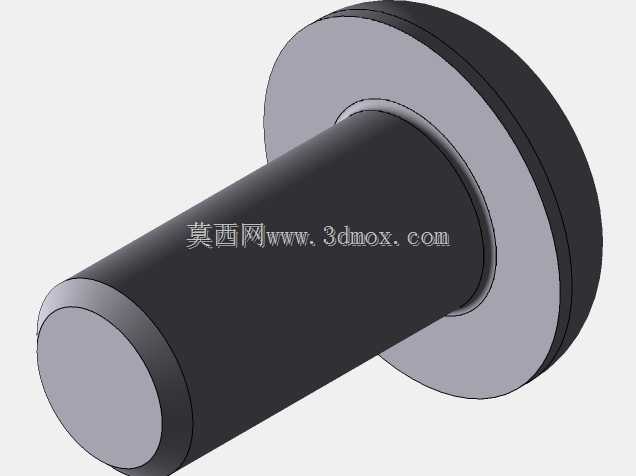

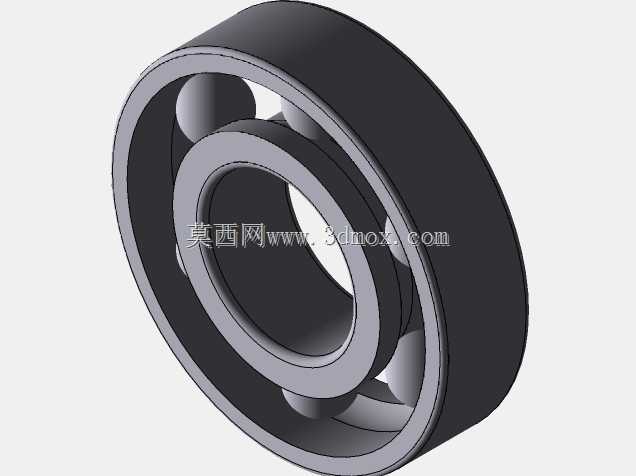

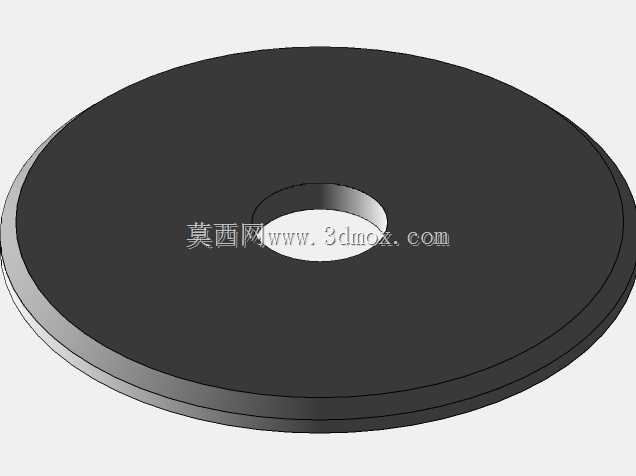

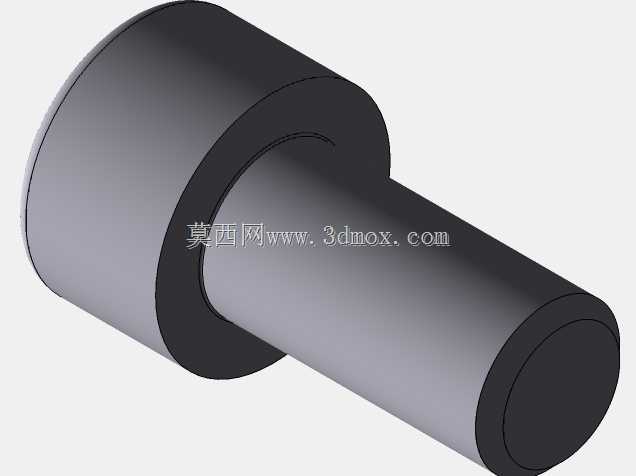

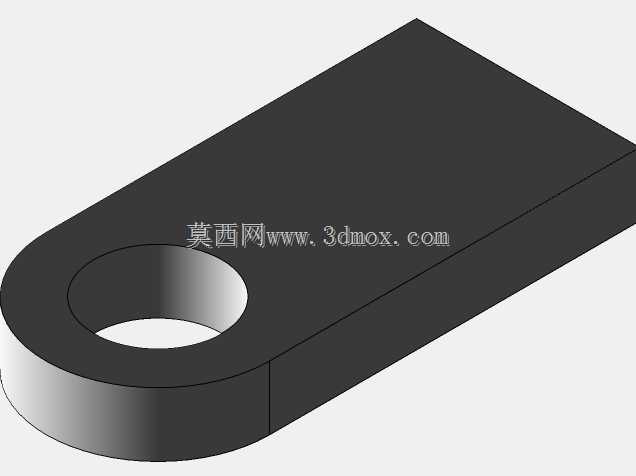

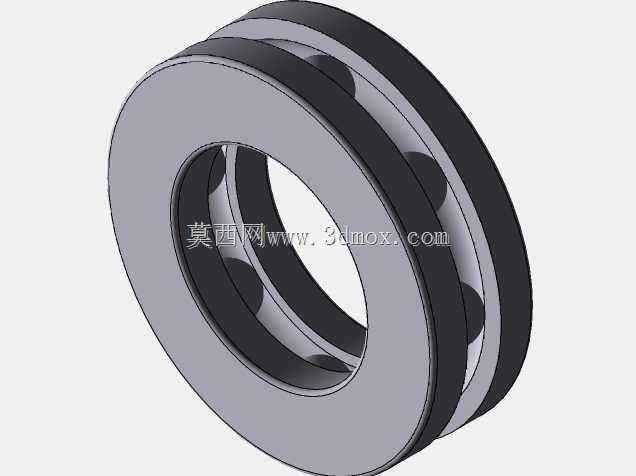

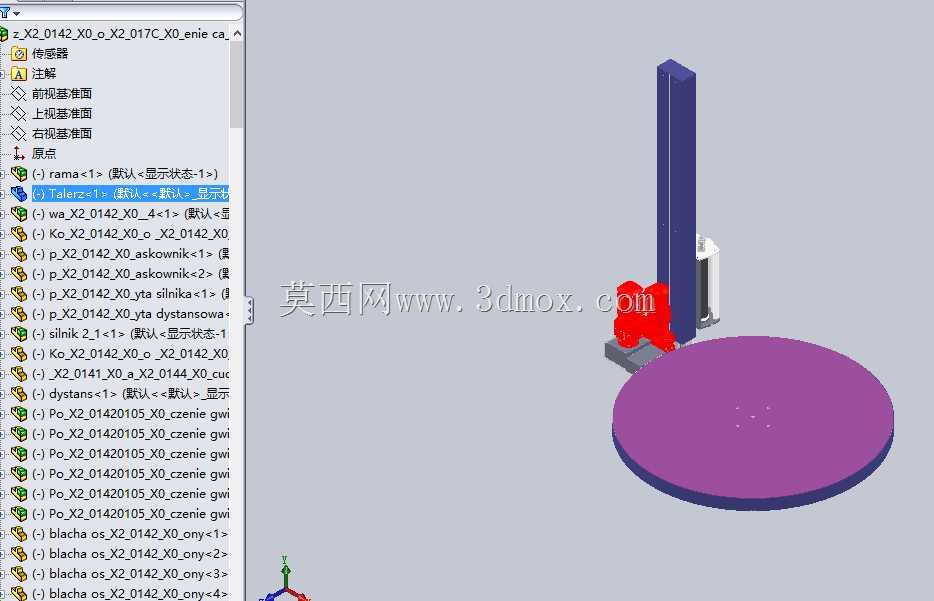

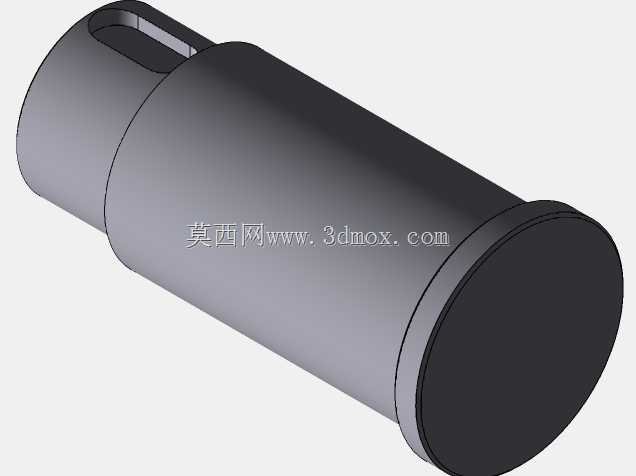

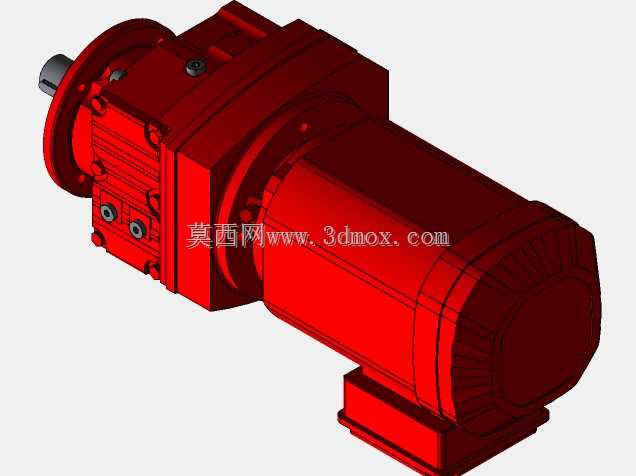

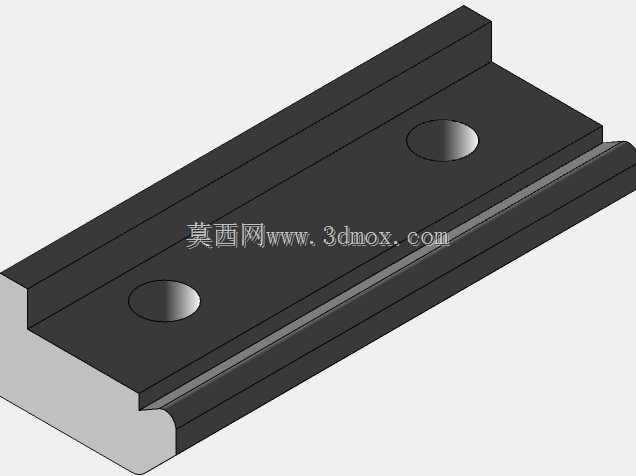

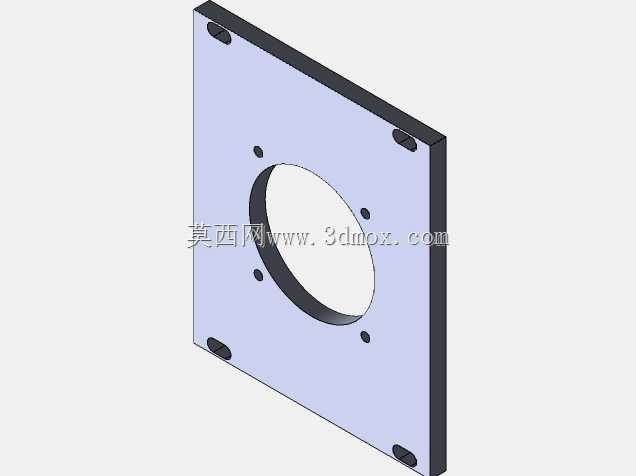

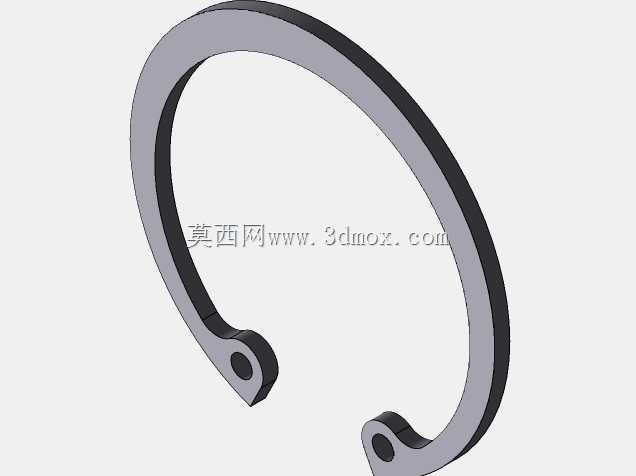

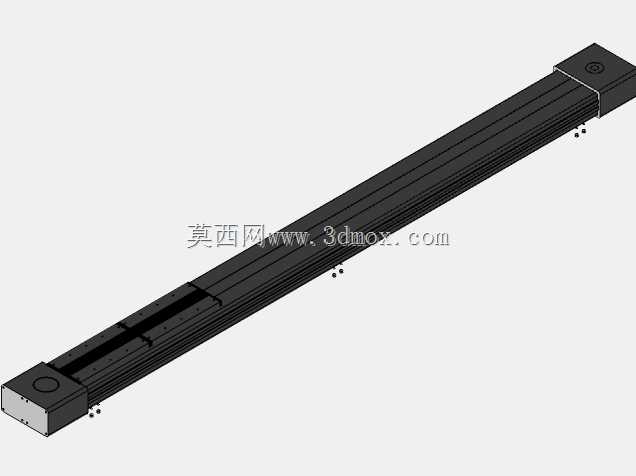

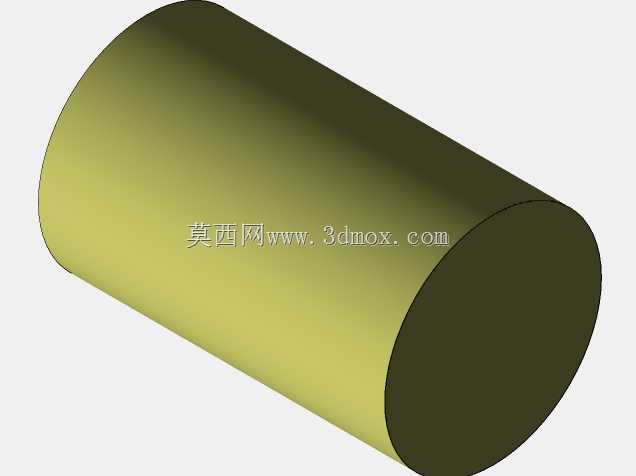

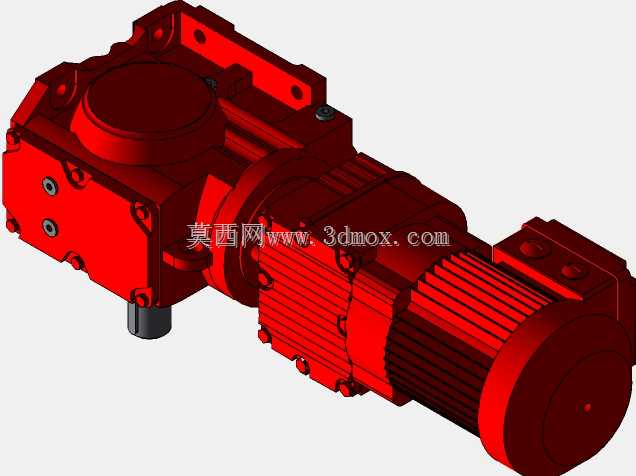

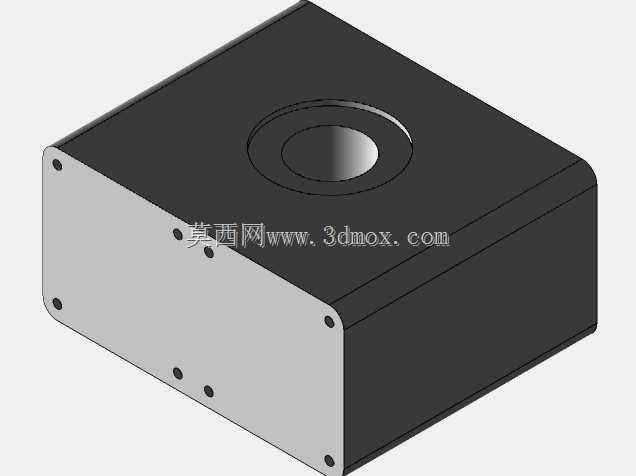

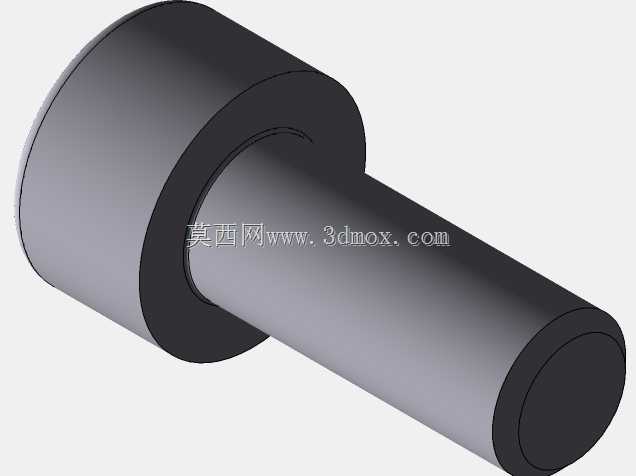

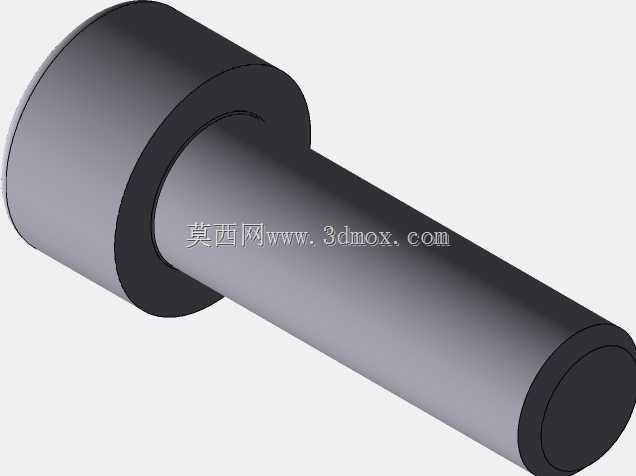

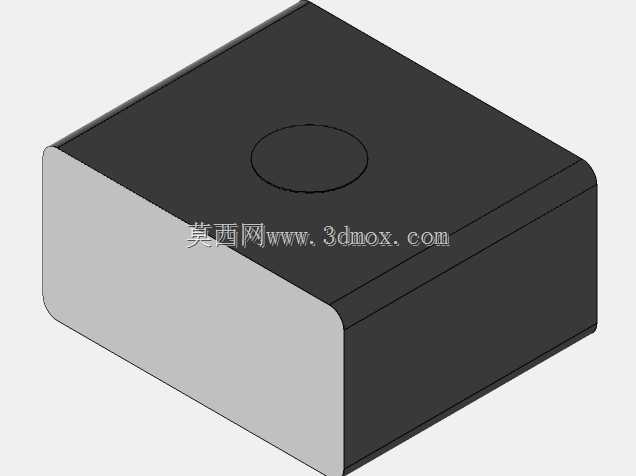

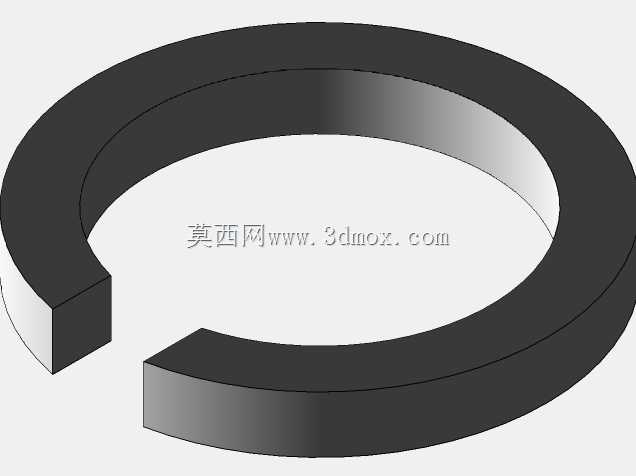

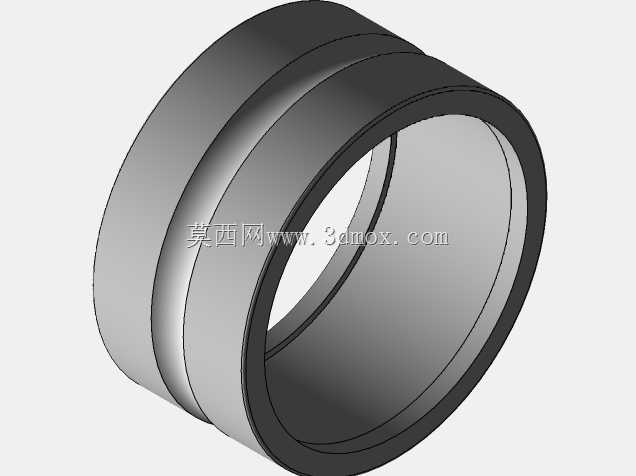

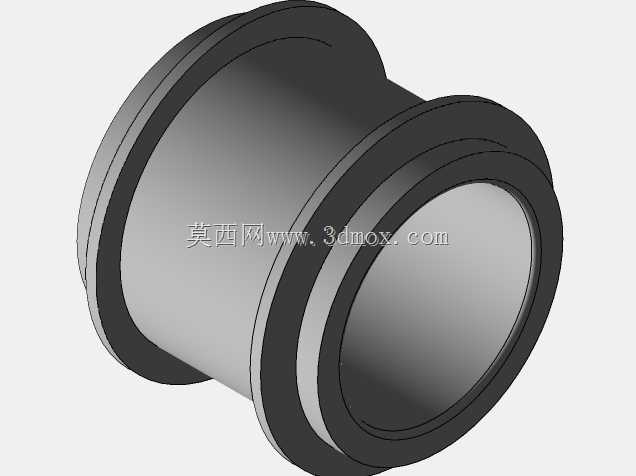

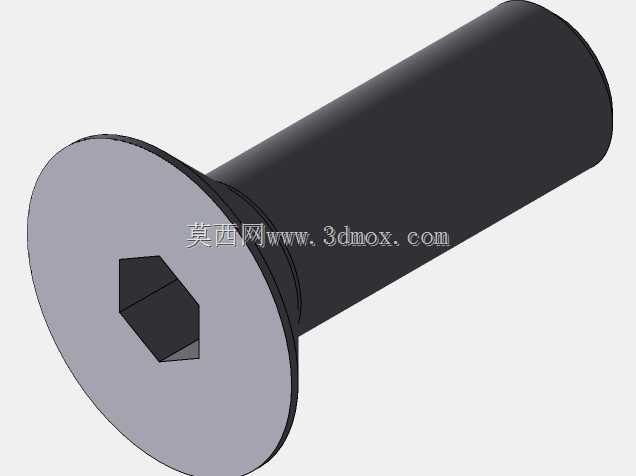

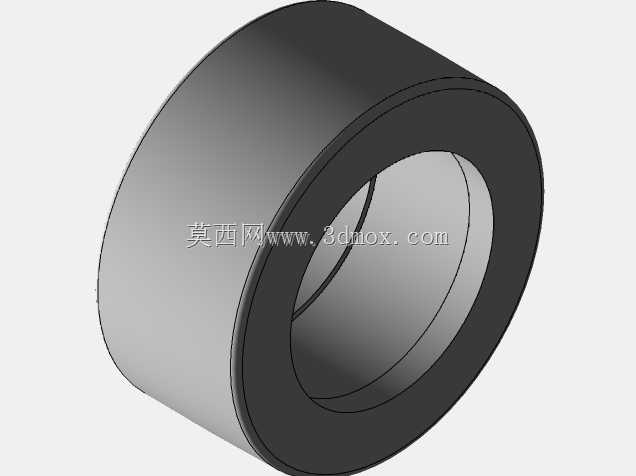

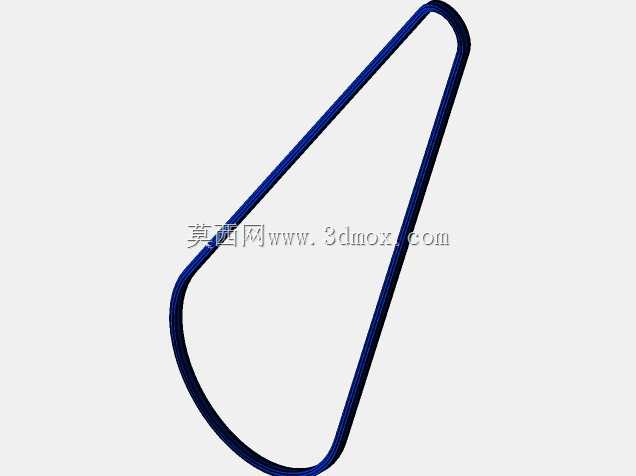

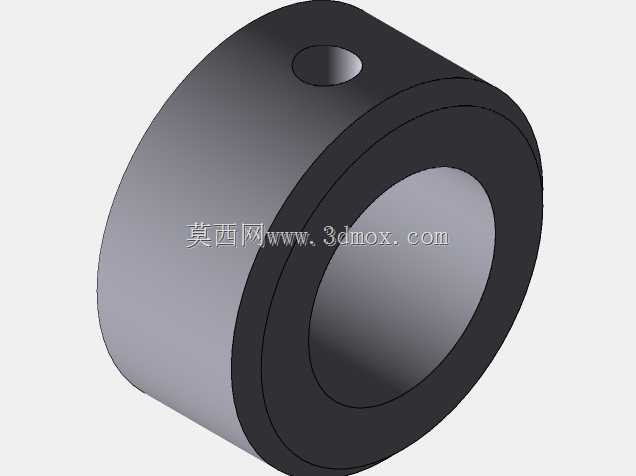

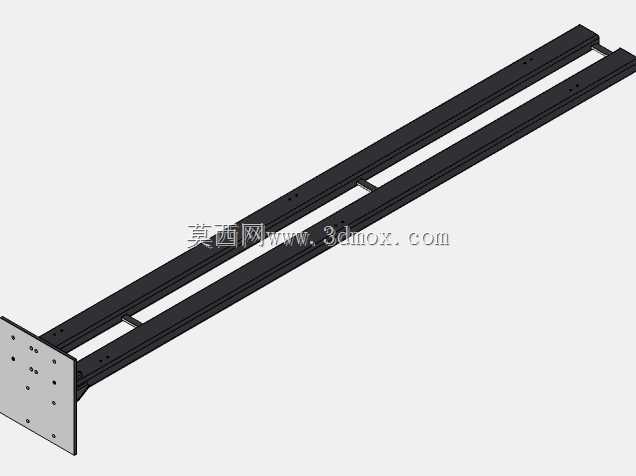

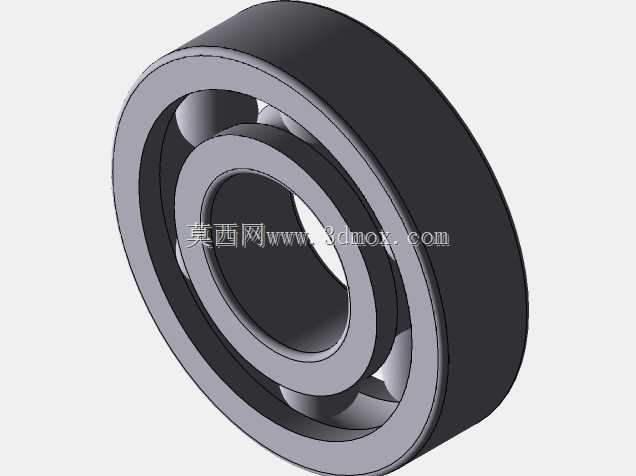

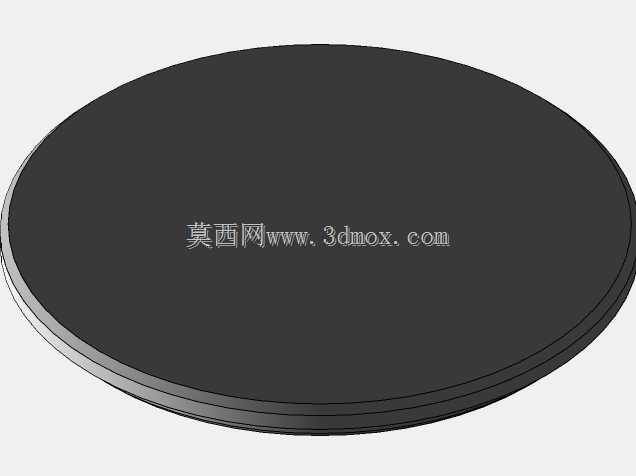

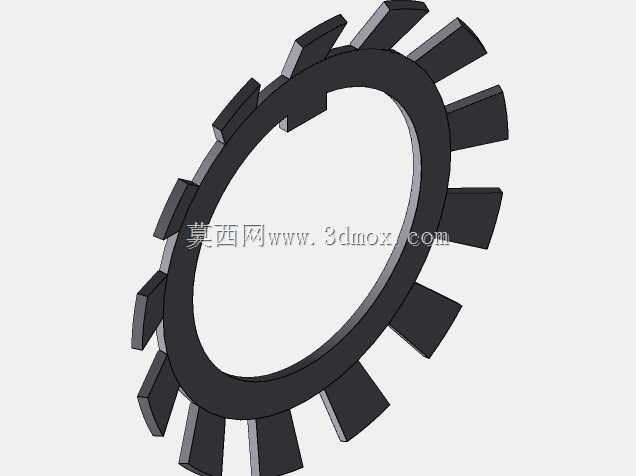

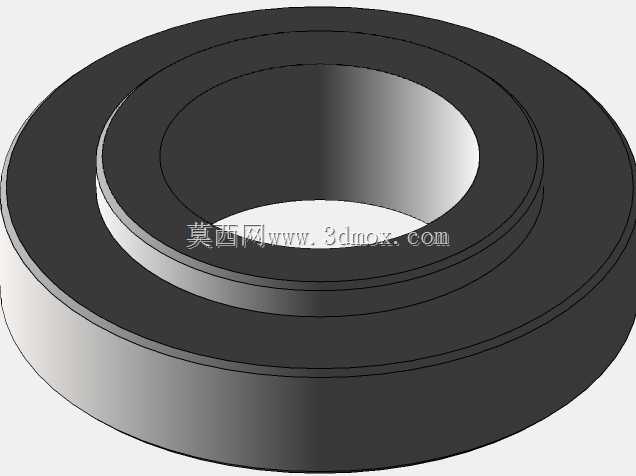

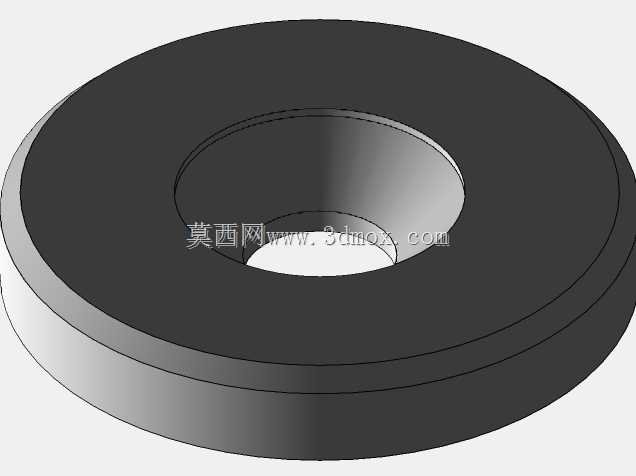

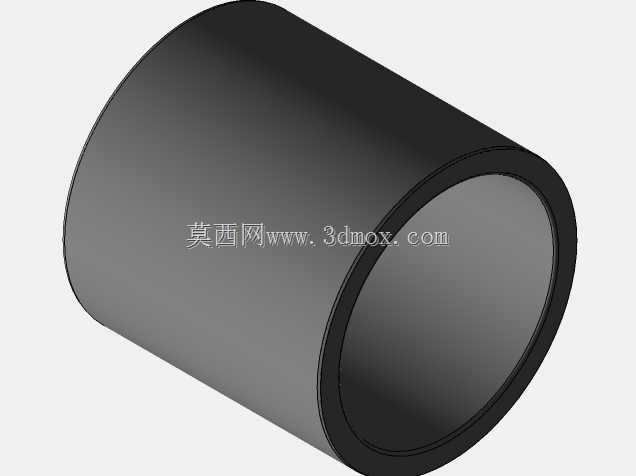

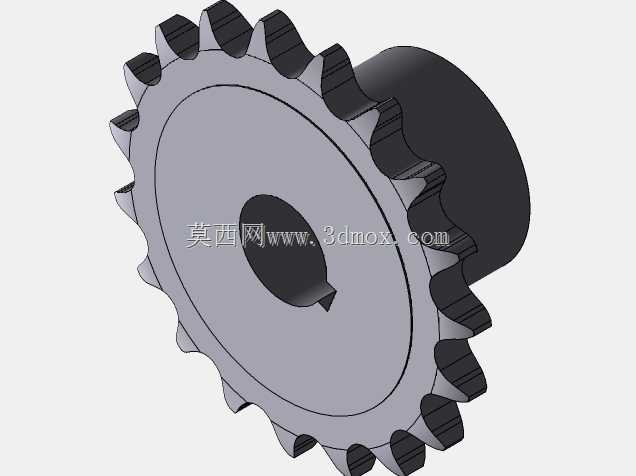

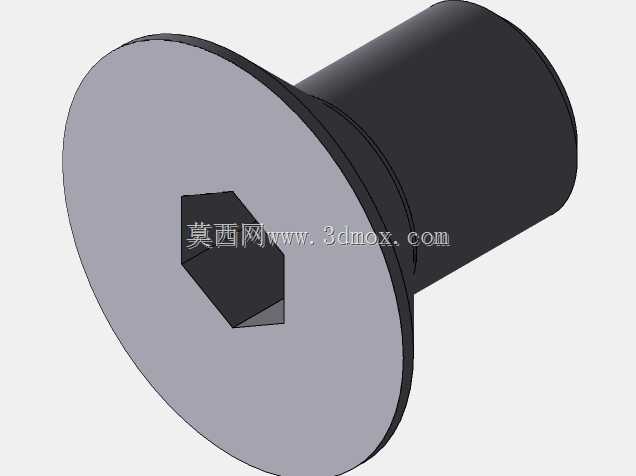

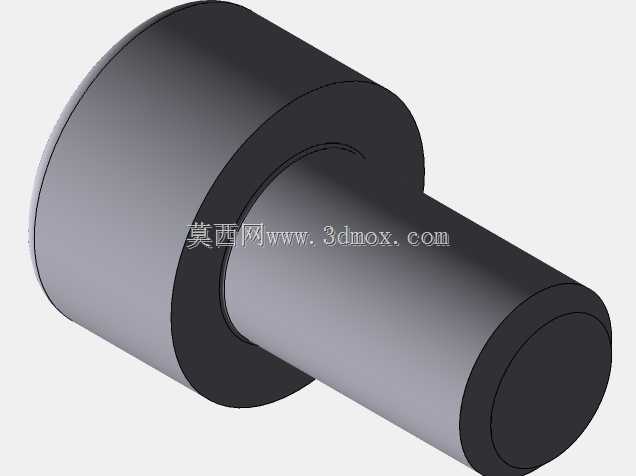

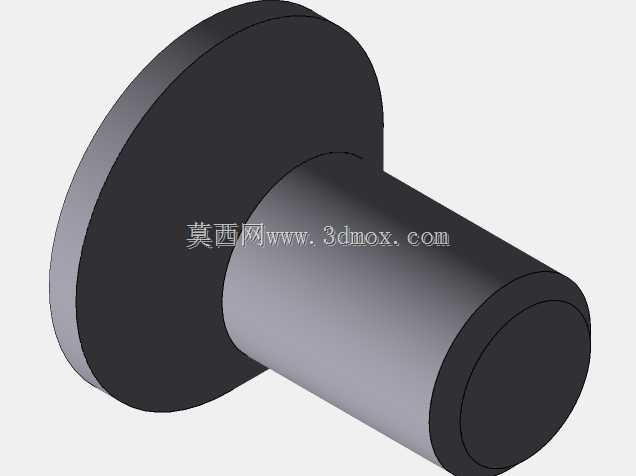

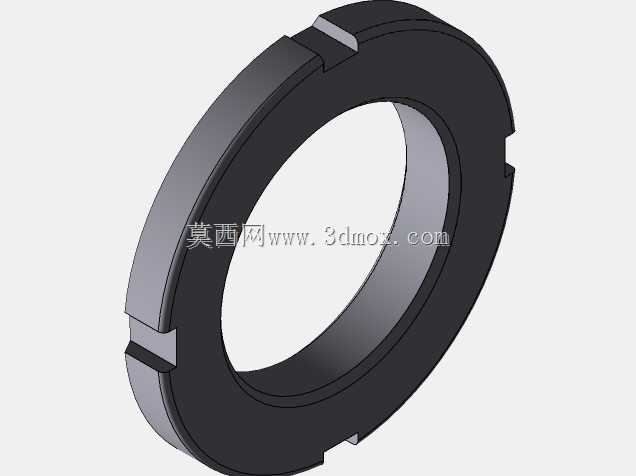

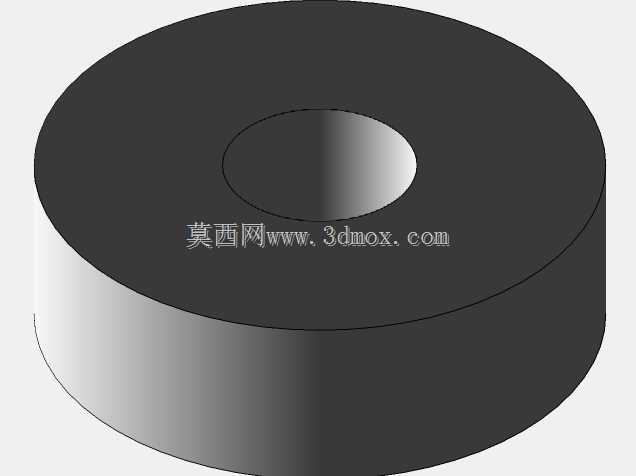

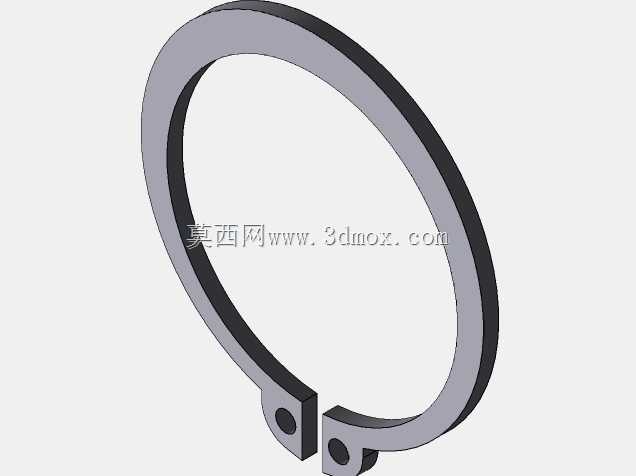

　　这套转盘式托盘缠绕包装结构，主要面向仓储物流、生产制造端的整托货物缠膜打包场景，适配常规平托盘、川字托盘的外包装缠膜作业，能替代人工完成缠绕膜的张紧、包覆、断膜工序，降低人工缠膜的劳动强度，同时保证缠膜张力均匀，避免运输过程中托盘货物散垛。从结构布局来看，设备采用单立柱侧置搭配圆形承载转盘的设计思路，立柱作为膜架升降的导向承载部件，内部集成升降传动链与导向导轨，保证膜架上下运行时的直线度，避免运行过程中出现卡滞、晃动导致的缠膜褶皱问题。转盘采用大直径圆形承载平台设计，平台表面做防滑处理，边缘设置限位凸边，防止托盘放置偏移后转动过程中出现滑脱，转盘底部集成回转支撑与驱动组件，可根据货物重量调整转动扭矩，适配不同载重的整托货物包装需求。

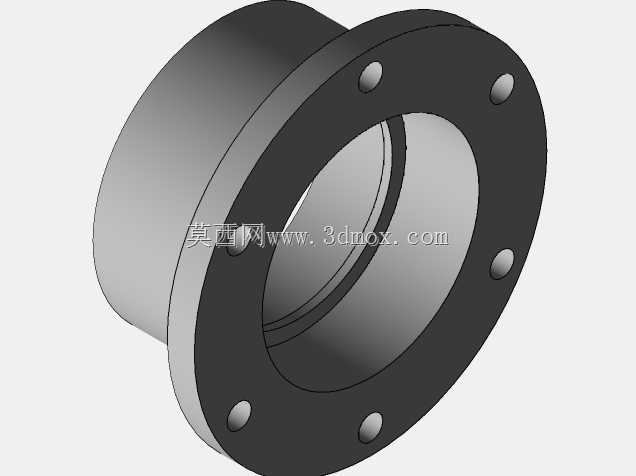

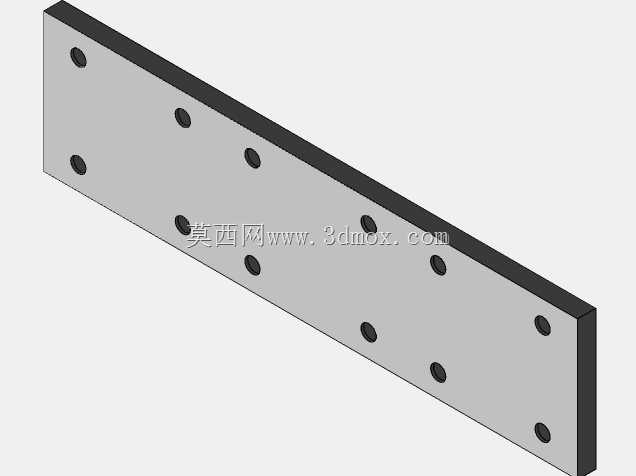

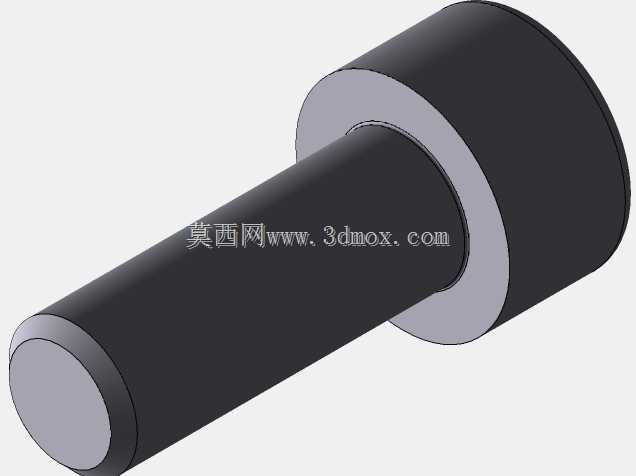

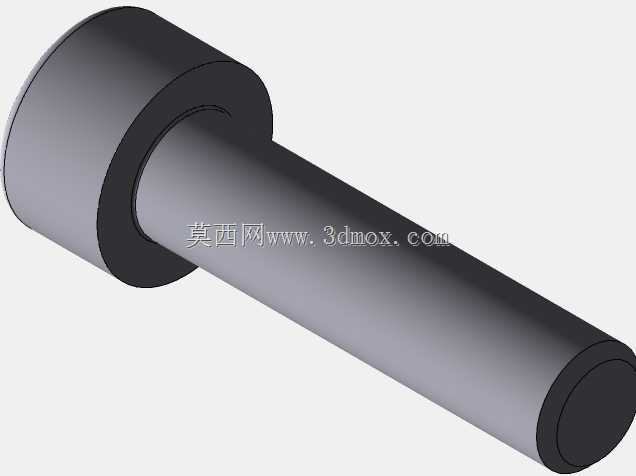

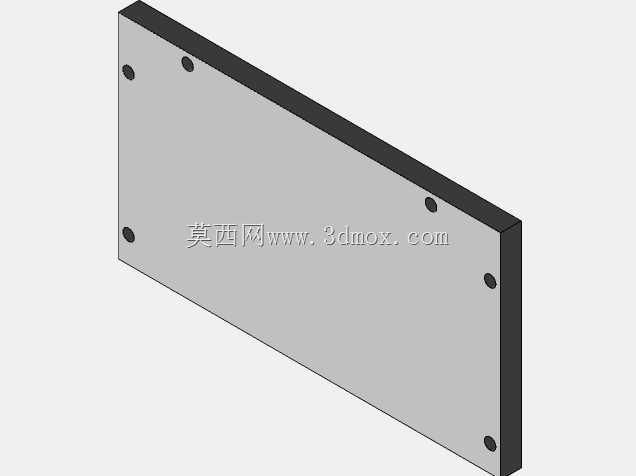

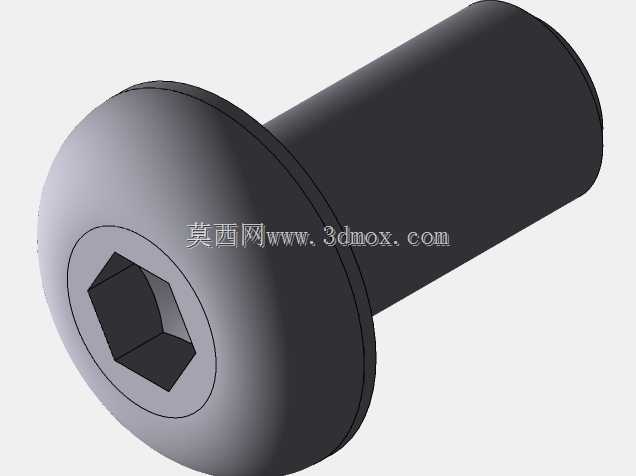

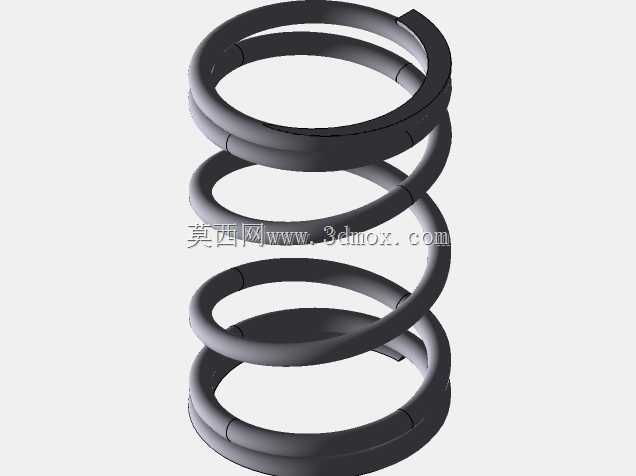

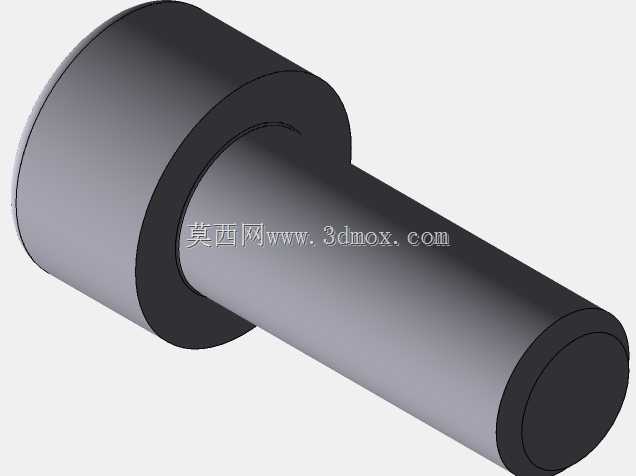

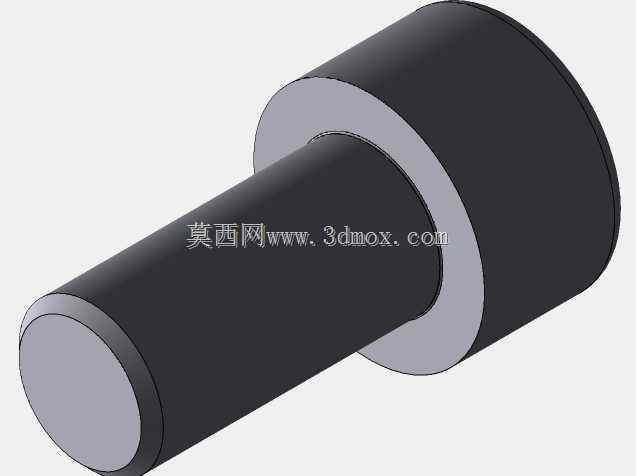

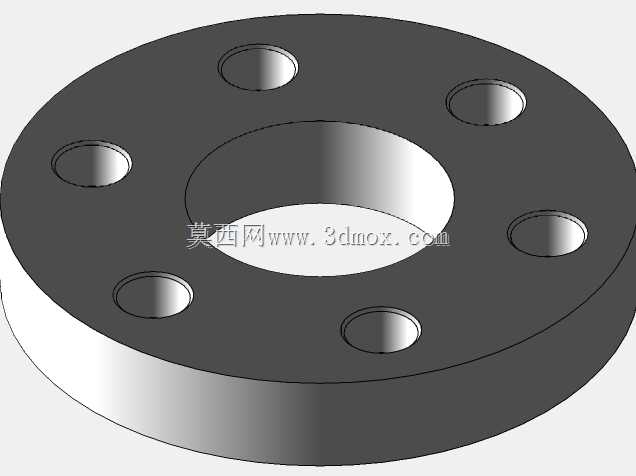

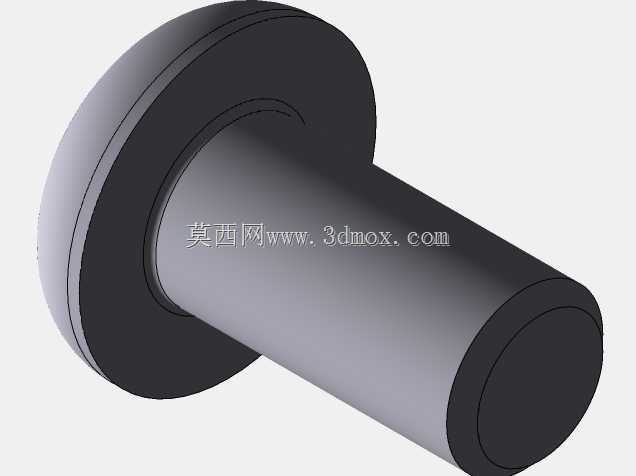

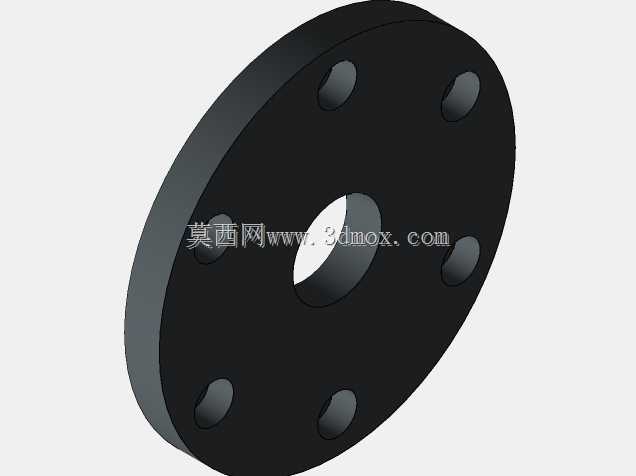

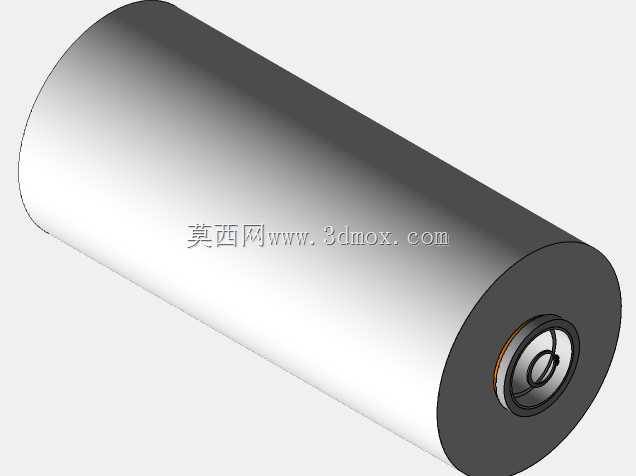

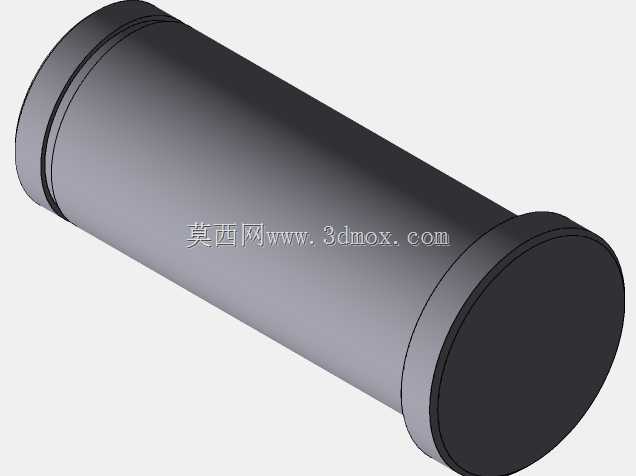

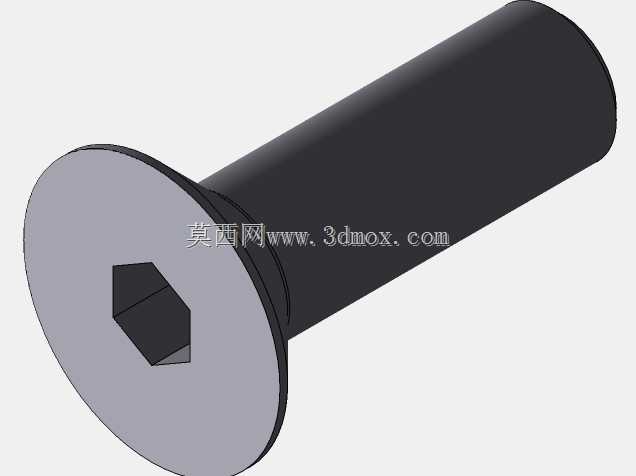

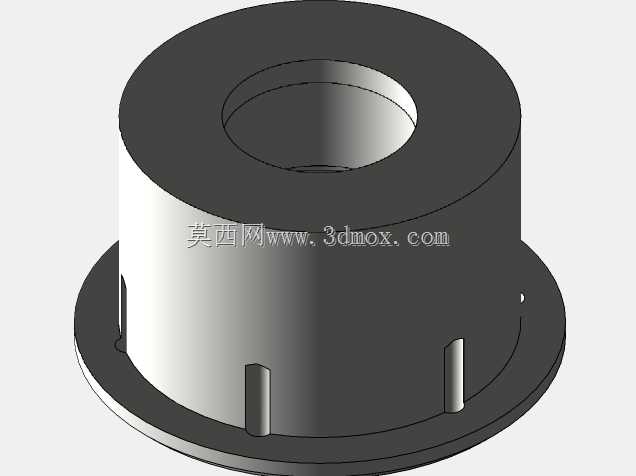

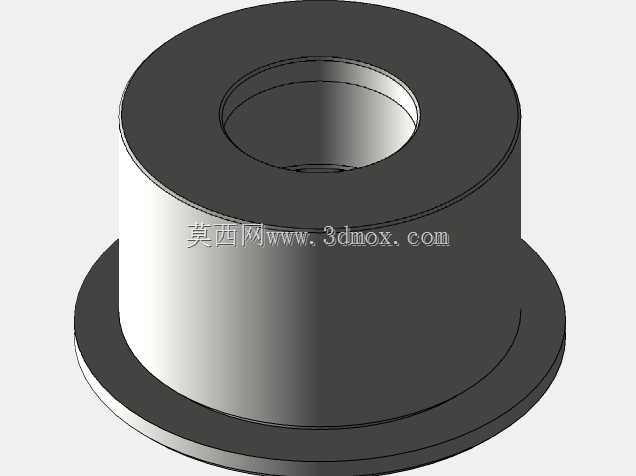

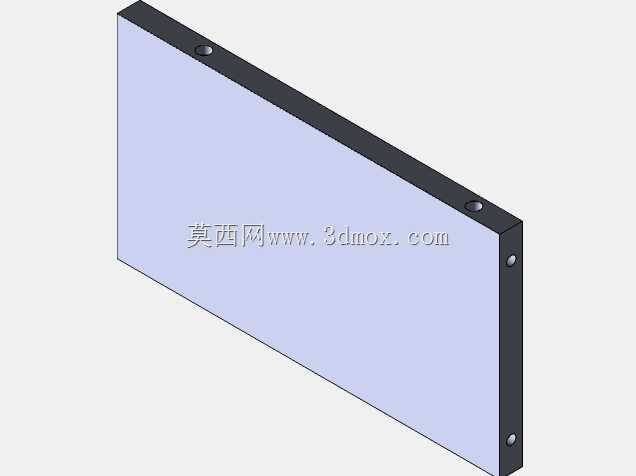

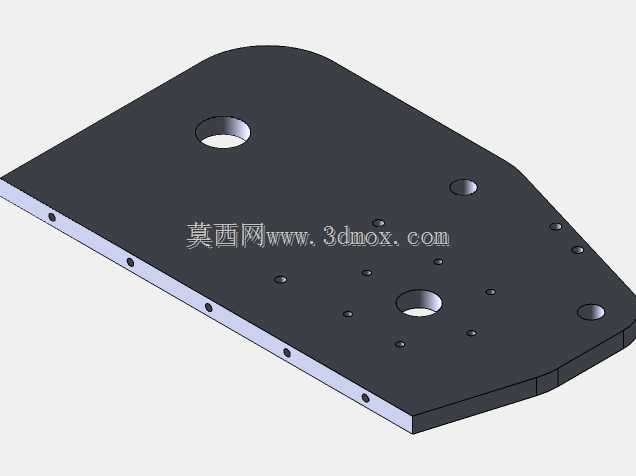

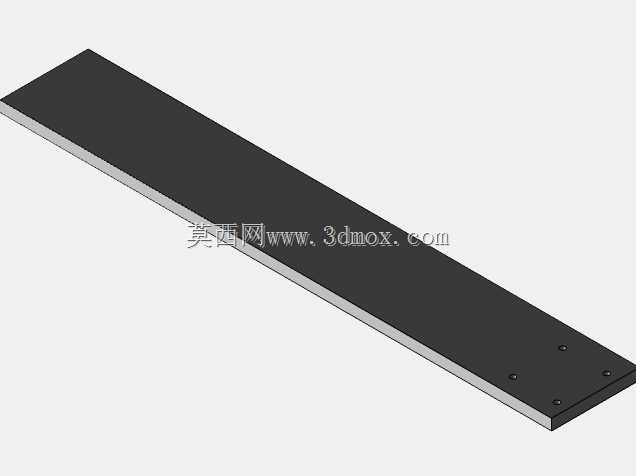

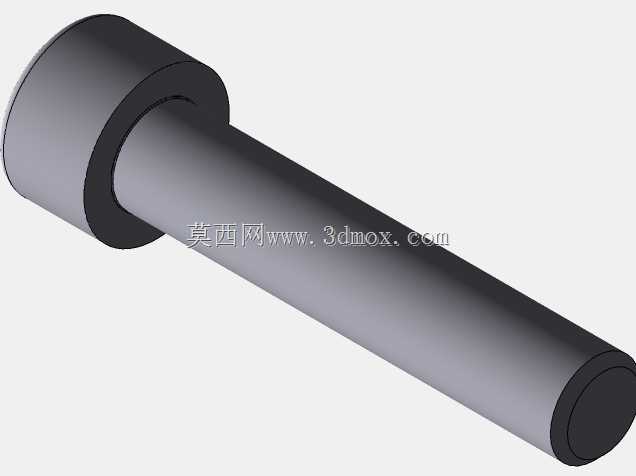

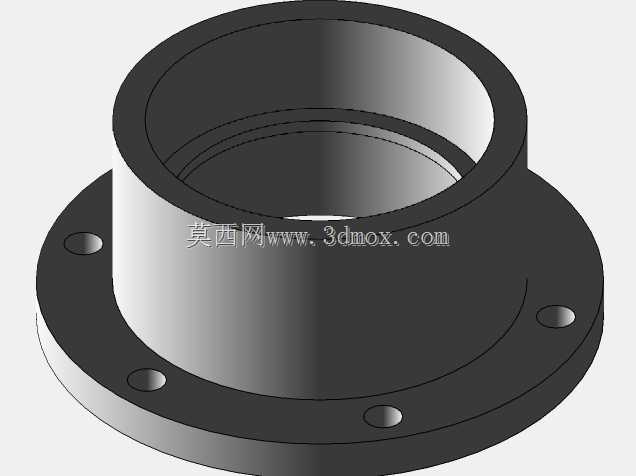

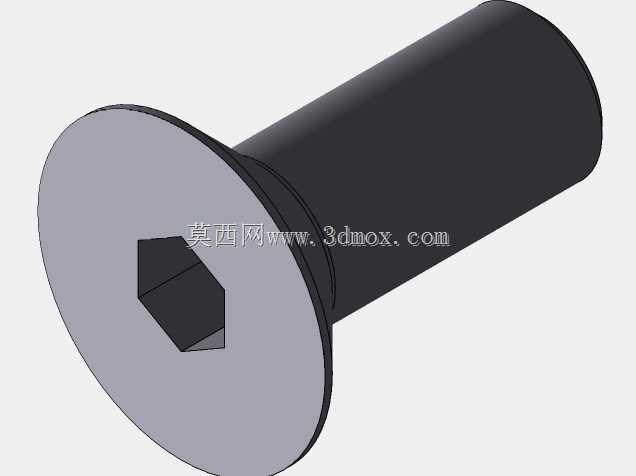

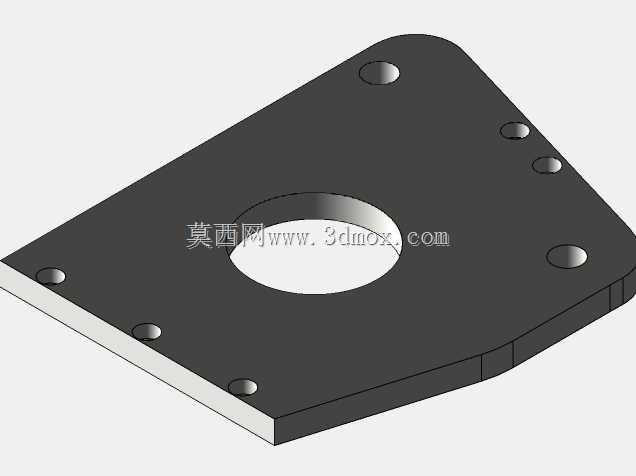

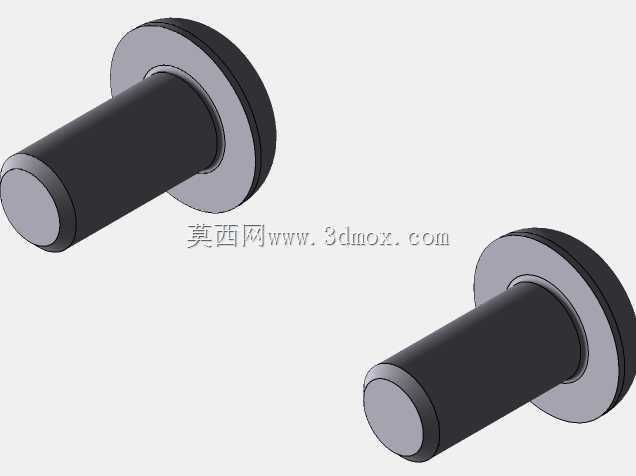

　　膜架组件布置在立柱的滑座上，集成了缠绕膜安装辊、张力调节机构、断膜结构，张力调节采用阻尼式设计，可根据缠绕膜的拉伸率调整阻尼大小，保证缠绕膜在包覆过程中保持合适的张紧力，既不会因为张力过大导致膜材拉断，也不会因为张力过小导致膜层松散，无法起到固定货物的作用。设计过程中充分考虑了现场安装的边界条件，立柱底部设置安装法兰，可通过膨胀螺栓直接固定在硬化混凝土地面，不需要额外做复杂的地基预埋，降低现场安装的施工成本；转盘的安装高度与地面齐平设计时预留了调节余量，可适配不同厚度的地面铺装层，保证转盘上表面与地面高度差控制在合理范围，方便手动液压叉车、电动托盘车上下料。在功能适配性上，该结构可根据货物的堆码高度调整膜架的升降行程，

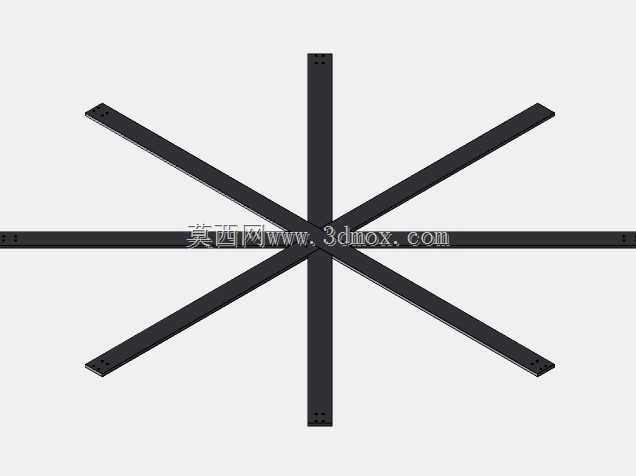

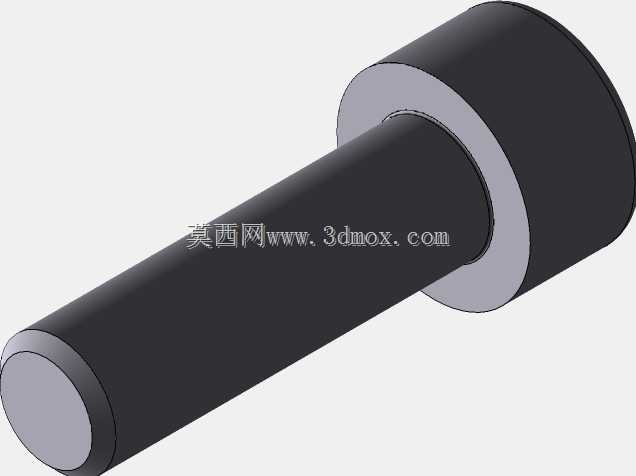

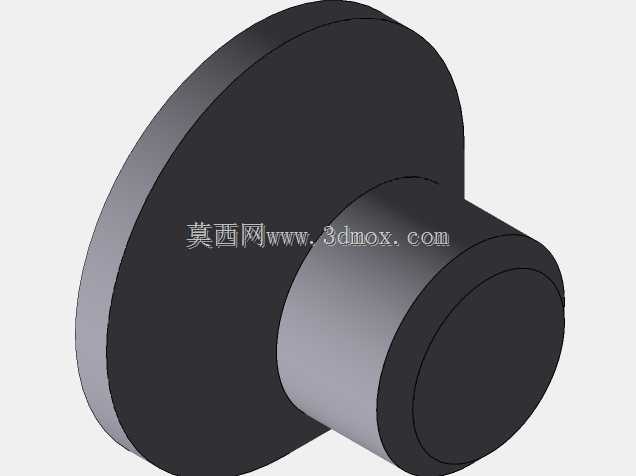

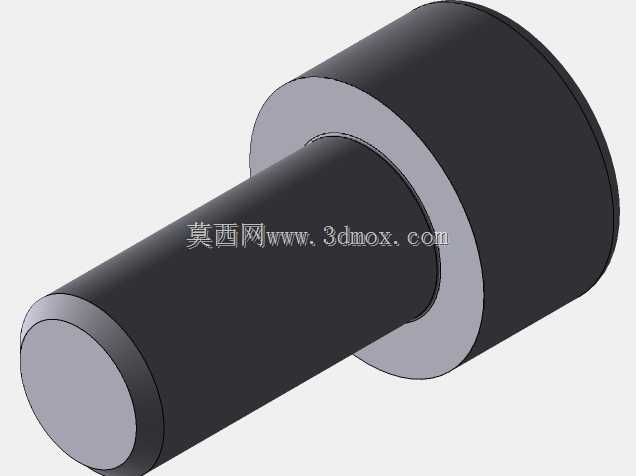

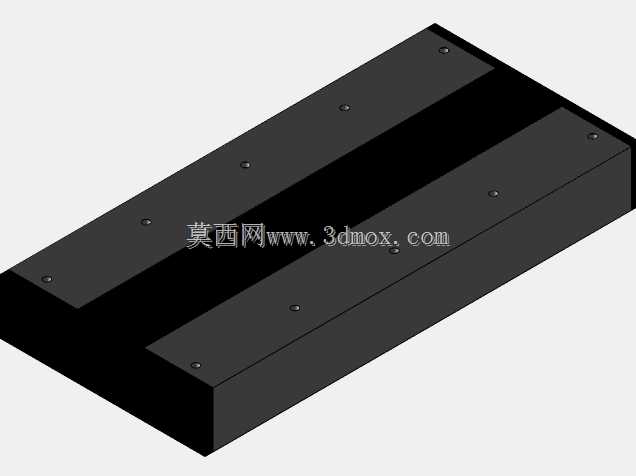

　　针对不同高度的整托货物自动匹配升降速度与转盘转速的匹配参数，保证膜层的搭接率符合包装要求，对于堆码不规则的货物，也可通过调整膜架的停留位置，对货物的重点部位做多层缠绕加固。整体结构的受力路径经过优化，立柱承受的弯矩通过底部安装法兰均匀传递到地面，转盘的承载载荷通过底部的回转支撑均匀分散到机架底座，避免局部应力集中导致的结构变形，所有运动部件的安装位置都预留了维护操作空间，方便后期对传动部件、导向部件做润滑保养与易损件更换。
