创可贴伤口垫自动化生产加工设备结构

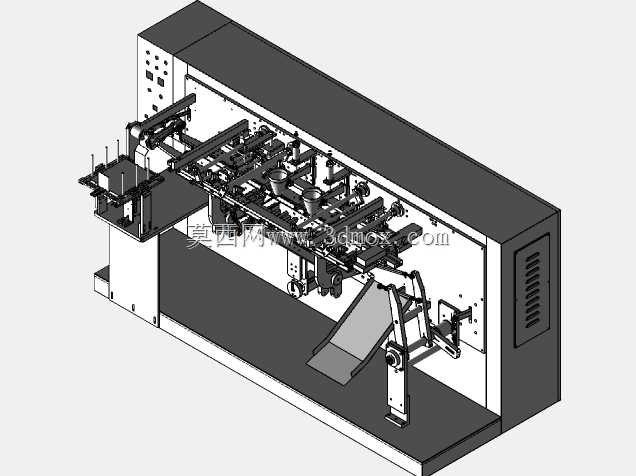

　　这套设备主要面向医用敷料生产场景，针对创可贴配套伤口垫的连续化加工作业设计，可完成基材输送、垫料定位、复合裁切、成品出料的全流程工序，适配常规无纺布、吸水垫、医用压敏胶基材的加工需求，在中小型医用耗材生产车间的敷料产线中可作为核心加工单元使用，替代传统多工序分散的人工作业模式，降低敷料加工过程中的人工接触污染风险，同时稳定产品的尺寸一致性。从结构设计逻辑来看，整机采用立式柜式机架作为承载主体，左侧设置多组放料辊组，分别承载离型纸、胶层基材、吸水垫卷材，各辊组配套独立的张力调节结构，可根据不同基材的拉伸特性调整张紧力，避免基材走偏、拉断或褶皱问题。中部加工区域集成多组平行布置的牵引辊、定位压合组件与裁切工位，

　　牵引辊采用伺服驱动的间隙送料模式，匹配各工位的动作节拍，垫料定位组件通过可调式挡块与真空吸附头配合，将裁切后的吸水垫精准输送至胶层基材的指定位置，压合辊采用软质包覆层设计，保证复合过程中垫料不偏移、胶层不被压穿。右侧设置倾斜式出料导槽，加工完成的半成品可顺着导槽滑落至后续接料工位，导槽角度可根据产线对接高度调整，适配不同的车间布局需求。设备的电气控制元件集中布置在机架右侧的电气仓内，仓体开设散热通槽保证运行时的热量散出，操作面板设置在机架左侧上部，倾斜布置的面板符合操作人员站立操作的视角习惯，各功能按钮与状态指示灯分区排布，减少误操作概率。整机的安装边界预留了足够的维护空间，各工位的执行组件均采用快拆式安装结构，日常更换易损件、

　　清理胶层残留时无需拆解大量机架结构，可缩短设备停机维护时长。走料路径的设计充分考虑了医用敷料生产的卫生要求，所有与基材接触的辊面均采用光滑耐腐蚀材质，无卫生死角，可配合车间定期消毒作业，避免生产过程中的异物残留。各动作单元的传动结构隐藏在机架内部的防护板后，既避免传动部件外露带来的安全隐患，也能减少车间粉尘落入传动结构造成的磨损问题，适配医用耗材生产车间的洁净作业环境要求。
