九轴平面伺服高速耳带焊接口罩生产设备

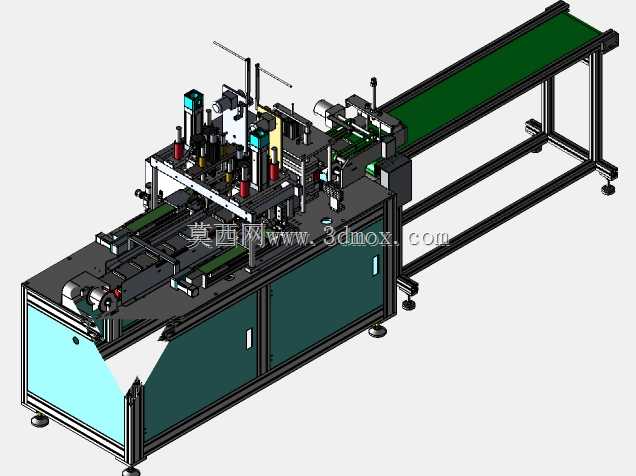

　　这套九轴平面伺服驱动的耳带焊接设备，主要服务于民用平面口罩的规模化量产环节，适配常规三层平面口罩的耳带熔接工序，可直接对接上游口罩本体成型线的出料端，完成本体片的承接、定位、耳带上料、熔接、成品输出全流程作业，无需额外配置中转接驳台，能大幅减少产线人工转运的工序耗时。从结构设计逻辑来看，设备采用分体式机架布局，下部为方管焊接的一体式柜体框架，内部预留了电气元件、气路组件的安装空间，柜体门板做了密封折边处理，可阻挡生产车间内的浮尘、纤维碎屑进入电控区域，降低元件积尘导致的故障概率；上部作业区域沿物料输送方向依次排布了上料定位模组、多组伺服驱动的焊接执行单元、出料导向组件，末端衔接带绿色防滑皮带的输送段，

　　可将焊接完成的成品直接输送至下游质检或包装工位。九轴伺服的配置分别对应耳带的拉取、裁切、移送、压合以及本体片的位置微调、输送步距控制等动作，相比传统气缸驱动的同类型设备，伺服驱动的动作重复定位精度更高，可将耳带焊接位置的偏差控制在±0.5mm以内，同时能根据不同规格口罩的生产需求，通过参数调整快速适配不同耳带长度、不同焊接点位的生产要求，换型调整时间相比传统设备缩短60%以上。设备的安装边界需要结合产线整体布局预留空间，主体作业段的宽度适配常规口罩本体的尺寸范围，末端输送段的高度可通过底部的可调脚杯进行微调，能匹配不同高度的上下游设备接驳要求，脚杯同时具备减震作用，可降低设备高速运行时的振动传递，避免焊接点位因振动出现偏移。

　　在实际生产场景中，该设备可适配175mm、145mm等常规规格的平面口罩生产，焊接采用超声波熔接原理，熔接强度稳定，不会出现耳带脱落、焊穿口罩本体的问题，设备运行时的噪音控制在车间允许的范围内，日常维护仅需定期清洁焊接头表面残留的熔接残渣、检查伺服模组的导轨润滑情况即可，维护点位都做了外露设计，无需拆解大面积护板就能完成常规保养作业。设备的物料输送采用皮带配合定位挡块的结构，可保证每一片口罩本体进入焊接工位时的位置一致性，多组焊接单元同步作业的设计，让设备的生产效率相比单焊接头的设备提升两倍以上，能满足中大型口罩生产企业的日产需求，同时设备的安全防护做了全覆盖设计，运动部件外侧都设置了透明防护挡板，既不影响作业状态观察，也能避免操作人员误触运动部件引发安全事故。
